Преобразователи давления измерительные ПД
| Номер в ГРСИ РФ: | 66468-17 |
|---|---|
| Производитель / заявитель: | ЗАО "ТИМОС", г.С.-Петербург |
Преобразователи давления измерительные ПД (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давления нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный выходной сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66468-17 |
| Действует | по 26.01.2027 |
| Наименование | Преобразователи давления измерительные |
| Модель | ПД |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bcab820a-52f2-e298-4a1d-8689c47625fa |
Производитель / Заявитель
АО «ТИМОС», РОССИЯ, г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 143 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
66468-17: Описание типа
2021-66468-17.pdf
|
Скачать | 372.4 КБ | |
|
66468-17: Методика поверки
2021-mp66468-17.pdf
|
Скачать | 162.3 КБ |
Описание типа
Назначение
Преобразователи давления измерительные ПД (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давления нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный выходной сигнал постоянного тока.
Преобразователи предназначены для работы с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Описание
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
В качестве чувствительного элемента в преобразователях применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен измерительный блок и блок преобразования.
Модификации преобразователей приведены в таблице 1. Преобразователи ПДА предназначены для измерений абсолютного давления, ПДГ - для измерений гидростатического давления (уровня), ПДИ - для измерений избыточного давления. В каждой из этих модификаций выпускаются приборы с различными верхними пределами измерений, допускаемой основной приведенной погрешностью и вариантами исполнения корпусов. В комплект поставки преобразователей ПДА и ПДИ с вариантами корпуса 21 и 23 может быть включен выносной или встроенный цифровой индикатор.
Пломбировка корпуса преобразователя не предусмотрена.

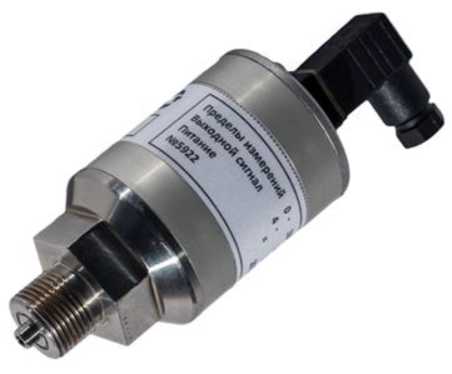

Внешний вид преобразователей приведен на рисунках 1 и 2.
Вариант исполнения корпуса 31, 32, 33
Место
нанесения знака поверки
Вариант исполнения корпуса 21
Вариант исполнения корпуса 34, 35, 36

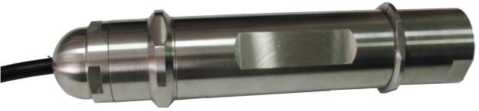

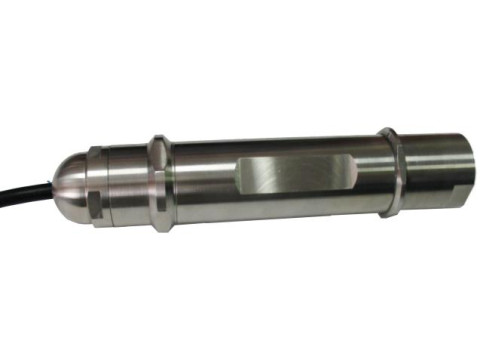

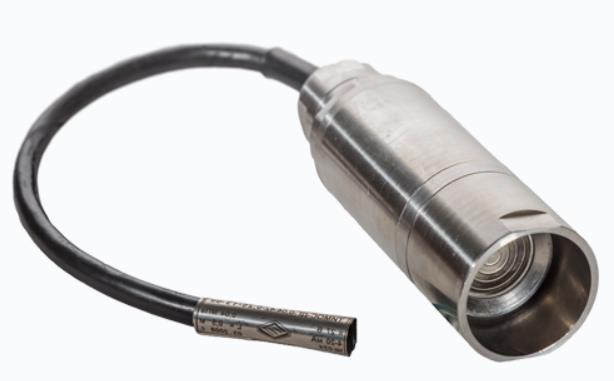

Рисунок 1 - Внешний вид преобразователей давления измерительных ПДГ
Вариант исполнения корпуса 23
Вариант исполнения корпуса 22

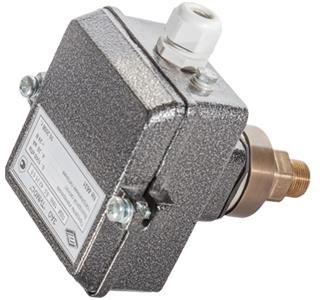

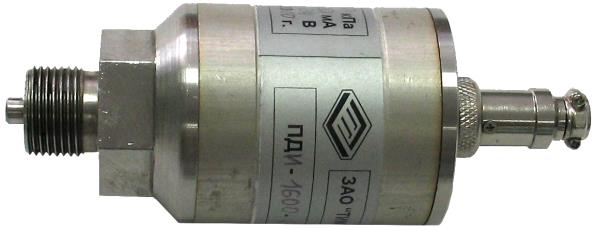

Рисунок 2 - Внешний вид преобразователей давления измерительных ПДА и ПДИ
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Наименования модификаций преобразователей, пределы измерений, пределы
допускаемой основной приведенной погрешности и вариант исполнения корпуса
|
Модификация |
Верхние пределы измерений из ряда по ГОСТ 22520, кПа |
Пределы допускаемой основной приведенной погрешности у, % от диапазона измерений |
Вариант исполнения корпуса |
|
ПДА |
от 100 до 1600 |
±0,25; ±0,5; ±1 |
21 |
|
22 | |||
|
23 | |||
|
ПДИ |
от 2,5 до 10 |
±0,5; ±1 |
21 |
|
22 | |||
|
23 | |||
|
от 16 до 6000 |
±0,25; ±0,5; ±1 |
21 | |
|
23 | |||
|
ПДГ |
от 10 до 1600 |
±0,25; ±0,5; ±1 |
31; 32; 33 |
|
34; 35; 36 |
Таблица 2 - Масса и габаритные размеры преобразователей
|
Модификация |
Вариант исполнения корпуса |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина (0 корпуса) |
высота | |||
|
ПДА, ПДИ |
21 |
136 |
150 |
120 |
0,9 |
|
22 |
125 |
049 |
- |
0,5 | |
|
23 |
129 |
53 (048) |
- |
0,5 | |
|
ПДГ |
31 |
265 |
060 |
- |
2,5 |
|
32 |
285 |
060 |
- |
2,5 | |
|
33 |
305 |
060 |
- |
2,5 | |
|
34 |
163 |
049 |
- |
1,2 | |
|
35 |
182 |
049 |
- |
1,2 | |
|
36 |
177 |
0 49 |
- |
1,2 | |
Таблица 3 - Метрологические и технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Вариация выходного сигнала, % |
Y |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Предельно допустимое давление, % от ВПИ |
150 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной температуры (от +18 до +22) °С на каждые 10 °С, % |
±0,25 (для y=±0,25 %) +0,45 (для y=±0,5 %) ±0,60 (для у=±1,0 %) |
|
Пределы дополнительной погрешности, вызванной воздействием внешнего магнитного поля, %, не более |
±0,5у |
|
Напряжение питания постоянного тока, В |
от 16 до 36 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Время технической готовности, ч, не более |
0,5 |
|
Средняя наработка на отказ, ч |
100000 (для нейтральных сред) 65000 (для агрессивных сред) |
|
Средний срок службы, лет |
10 (для нейтральных сред) 3 (для агрессивных сред) |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % |
от +5 до +50 от 84 до 106,7 от 30 до 80 |
Знак утверждения типа
наносится на шильдик преобразователя фотохимическим или иным методом, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплект поставки
|
Наименование частей |
Кол-во |
|
Преобразователь |
1 шт. |
|
Ответная часть электрического соединителя - розетка 80М-402(8Р) (для преобразователей ПДА, ПДИ с вариантом корпуса 22) |
1 шт. |
|
Ответная часть электрического соединителя - розетка GSSNA300 (для преобразователей ПДА, ПДИ с вариантом корпуса 23) |
1 шт. |
|
Потребительская тара |
1 шт. |
|
Паспорт (в соответствии с таблицей 5) |
1 экз. |
|
Руководство по эксплуатации (в соответствии с таблицей 5) |
1 экз. (на партию не более 10 шт., поставляемых в один адрес) |
Таблица 5 - Эксплуатационная документация преобразователей
|
Модификация |
Вариант исполнения корпуса |
Обозначение паспорта |
Обозначение руководства по эксплуатации |
|
ПДА |
21 |
СД2.832.080 ПС |
СД2.832.015 РЭ |
|
22 |
СД2.832.080 РЭ | ||
|
23 |
СД2.832.015 РЭ | ||
|
ПДИ |
21 |
СД2.832.015 ПС |
СД2.832.015 РЭ |
|
22 |
СД2.832.080 РЭ | ||
|
23 |
СД2.832.015 РЭ | ||
|
ПДГ |
31; 32; 33 |
СД2.832.006 ПС |
СД2.832.006 РЭ |
|
34; 35; 36 |
СД2.832.079 ПС |
СД2.832.079 РЭ |
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-1-106 Па».
МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Технические условия ТУ 4212-006-28960776-2016.
