Комплексы поверочные портативные КПП-1 (далее - комплексы КПП-1) предназначены для задания и измерений абсолютного (атмосферного) давления и поверки средств измерений атмосферного давления. Являются рабочими эталонами первого разряда в соответствии с Государственной поверочной схемой для средств измерений абсолютного давления в диапазоне от 1-10-2 до 1 •lO7 Па, утвержденной приказом Росстандарта № 2667 от 05.12.2025 г.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66485-17 | ||||||
| Действует | по 26.01.2027 | ||||||
| Наименование | Комплексы поверочные портативные | ||||||
| Модель | КПП-1 | ||||||
| Модификации |
КПП-1-1 КПП-1-2 |
||||||
| Приказы |
№762 от
17.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 60f9330d-027b-fff5-b779-efc3bb7e3eac | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ЛАНИТ», РОССИЯ, 129075, г. Москва, Мурманский пр-д, д. 14, к. 1
Поверка
| Методика поверки / информация о поверке |
МП 2551-0162-2022 ГСИ. Комплексы поверочные портативные КПП-1. Методика поверки
МП 254-0269-2025 ГСИ. Комплексы поверочные портативные КПП-1. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП 2551-0162-2022
(с 17.04.2026)
МП 2551-0162-2016 Комплексы поверочные портативные КПП-1. Методика поверки.
(по 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 68 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
66485-17: Описание типа
2023-66485-17.pdf
|
Скачать | 325 КБ | |
|
66485-17: Методика поверки
2023-mp66485-17.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
66485-17: Методика поверки
МП 2551-0162-2022
2023-mp66485-17-1.pdf
|
Скачать | 2.4 MБ | |
|
66485-17: Описание типа
2026-66485-17.pdf
|
Скачать | 399.3 КБ | |
|
66485-17: Методика поверки
МП 254-0269-2025
2026-mp66485-17.pdf
|
Скачать | 2.3 MБ | |
|
66485-17: Методика поверки
МП 2551-0162-2016
2026-mp66485-17-1.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Комплексы поверочные портативные КПП-1 (далее - комплексы КПП-1) предназначены для задания и измерений абсолютного (атмосферного) давления и поверки средств измерений атмосферного давления. Являются рабочими эталонами первого разряда
в соответствии с Государственной поверочной схемой для средств измерений абсолютного давления в диапазоне от 140'2 до 1407 Па, утвержденной приказом Росстандарта № 2667 от 05.12.2025 г.
Описание
К настоящему типу средств измерений относятся комплексы КПП-1 следующих исполнений: КПП-1-1 и КПП-1-2, которые отличаются применяемыми в составе комплексов КПП-1 барометроми.
Конструктивно комплексы КПП-1 выполнены по модульному принципу. Комплексы КПП-1 состоят из измерительного модуля, модуля воспроизведения атмосферного давления, дополнительного оборудования и кейса для хранения и перевозки. Измерительный модуль состоит из барометра образцового переносного БОП-1М-2 или барометра цифрового LPS-251, вакуумных штуцеров и соединительных вакуумных шлангов.
Модуль воспроизведения атмосферного давления состоит из устройства задания и поддержания давления (с ручной пневматической помпой WIKA CPP30 или ЛАНИТ ПМП2 или ГИК РНР2), герметичной камеры давления (бароблока), штуцеров, соединительных вакуумных шлангов и вспомогательного оборудования.
Принцип действия комплексов КПП-1 основан на создании с помощью устройства задания и поддержания давления в герметичной камере давления комплекса КПП-1 абсолютного давления воздуха и измерении его при помощи барометра образцового переносного БОП-1М-2 (исполнение КПП-1-1) или барометра цифрового LPS-251 (исполнение КПП-1-2). Измеренные значения отображаются на дисплее барометра или в программном обеспечении (для барометра цифрового LPS-251). Цена единицы младшего разряда
при измерении абсолютного (атмосферного) давления составляет 0,01 гПа.
Заводской номер, состоящий из двух арабских цифр, наносится на пластик под подкладкой кейса комплексов КПП-1 в виде наклейки. Нанесение знака поверки на комплексы КПП-1 не предусмотрено.
Общий вид комплексов КПП-1 представлен на рисунках 1-3.
Схема пломбирования комплексов КПП-1 от несанкционированного доступа представлена на рисунке 4.

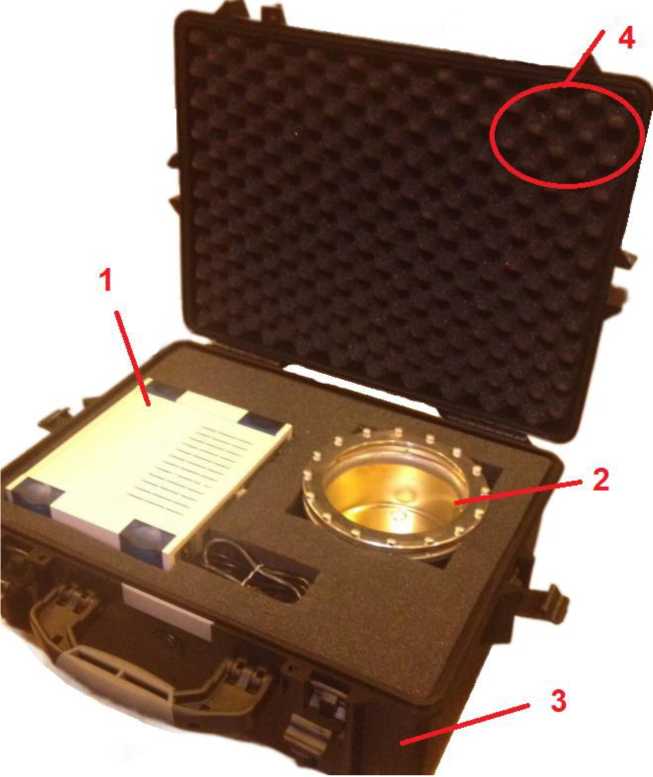

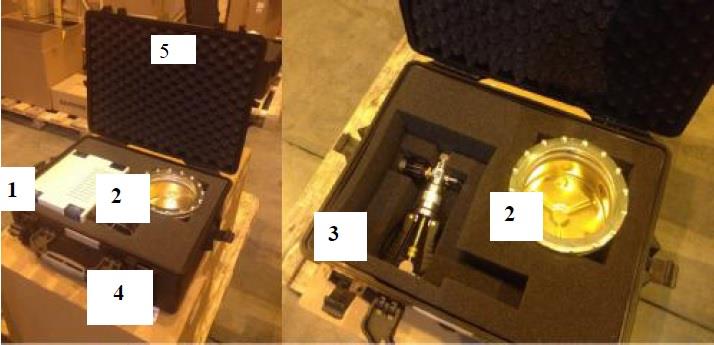

1 - барометр БОП-1М-2,
2 - герметичная камера давления (бароблок),
3 - устройство задания и поддержания давления WIKA CPP30,
4 - кейс для хранения и перевозки,
5 - место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид комплексов поверочных портативных КПП-1

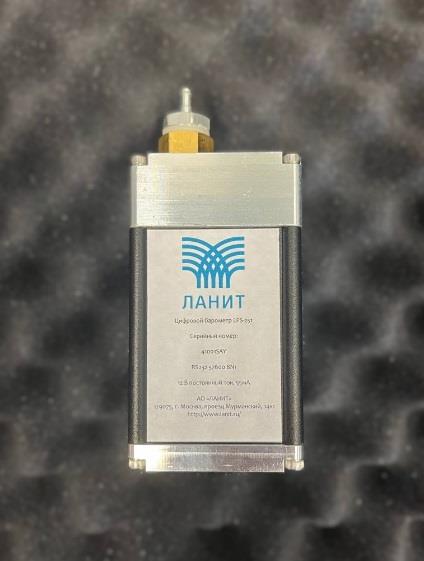

Рисунок 2 - Барометр цифровой LPS-251

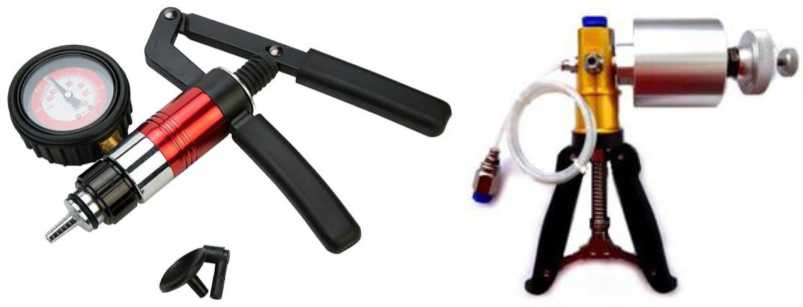

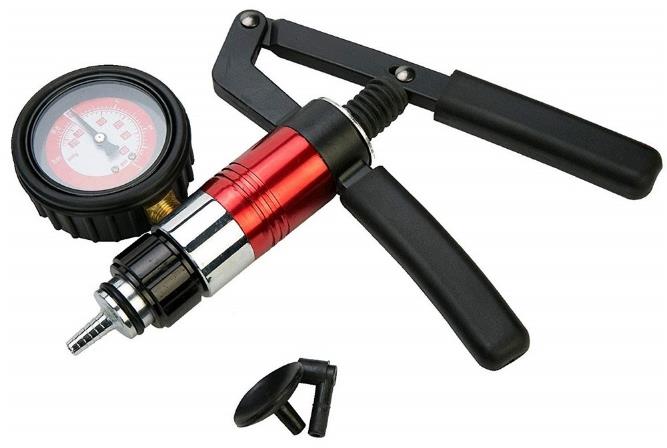

Рисунок 3 - Устройства задания и поддержания давления
ЛАНИТ ПМП2 (слева) и ГИК РНР2 (справа)

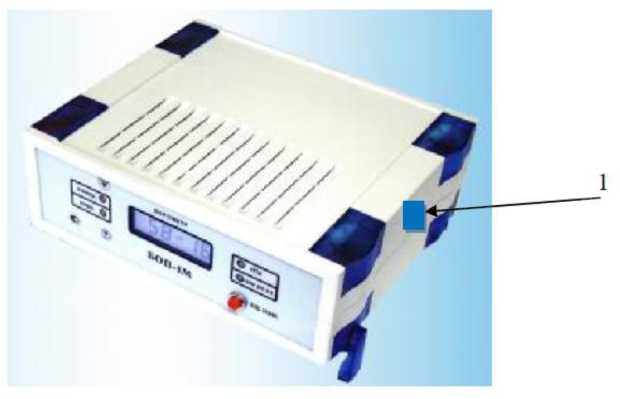

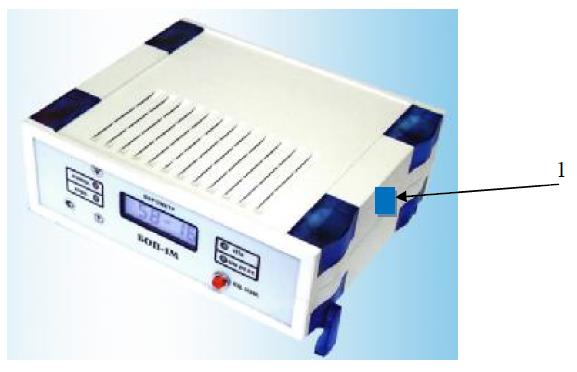

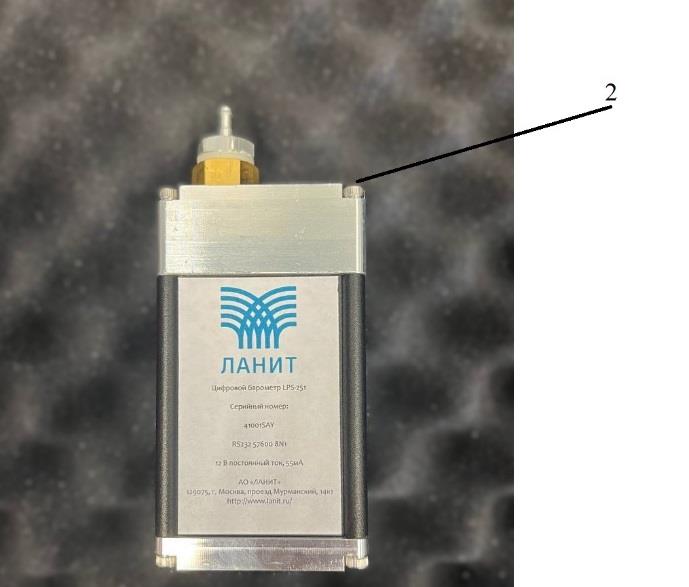

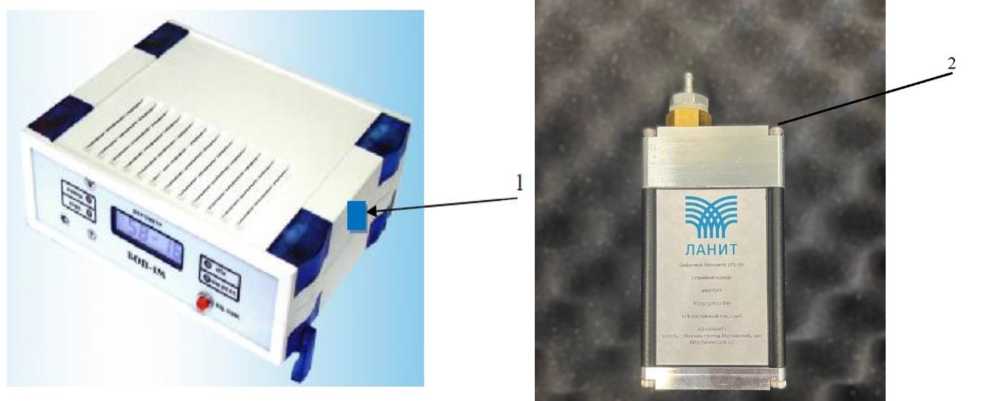

1 - пломба на корпусе барометра БОП-1М-2, 2 - пломба на корпусе барометра цифрового LPS-251
Рисунок 4 - Схема пломбирования Комплексов поверочных портативных КПП-1
Программное обеспечение
Комплексы КПП-1 имеют встроенное в барометр цифровой LPS-251 программное обеспечение ПО «LPS251.img», встроенное в барометр образцовый переносной БОП-1М-2 программное обеспечение ПО «Bop2.tsk» и автономное программное обеспечение «LANIT LPS View». Встроенное ПО «Bop2.tsk» обеспечивает обработку и индикацию результатов измерений на дисплее барометра. Встроенное в барометр цифровой LPS-251 программное обеспечение ПО «LPS251.img» и автономное программное обеспечение «LANIT LPS View» обеспечивают обработку результатов измерений, передачу измерительной информации по цифровому каналу связи и индикацию на ПК.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
LPS-251 |
БОП-1М-2 | ||
|
Идентификационное наименование ПО |
«LANIT LPS View» |
LPS251.img |
Bop2.tsk |
|
Номер версии (идентификационный номер) ПО |
6.X1) |
6.0Х1) |
6.0Х1) |
1) «Х» - метрологически незначимая часть ПО, может принимать значения от 0 до 9
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений атмосферного давления, гПа |
от 5 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,1 |
|
Диапазон задания атмосферного давления, гПа |
от 10 до 1100 |
|
Нестабильность поддержания заданного давления, Па/мин (после выдержки длительностью 5 мин), не более |
10 |
аблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание от сети переменного тока: -напряжение, В |
220±22 |
|
-частота, Гц |
50±1 |
|
Максимальная потребляемая мощность, Вт |
40 |
|
Параметры электропитания для барометра цифрового LPS-251: - напряжение питания постоянного тока, В |
12 |
|
- потребляемый ток, мА, не более |
55 |
|
- потребляемая мощность, Вт, не более |
0,7 |
|
Габаритные размеры, мм, не более: - длина |
550 |
|
- ширина |
215 |
|
- высота |
430 |
|
Масса, кг, не более |
9,0 |
|
Условия эксплуатации: - температура воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
|
- атмосферное давление, гПа |
от 660 до 1100 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на пластик под подкладкой кейса комплексов КПП-1 в виде наклейки.
Комплектность
Таблица 5 - Комплектность комплексов поверочных портативных К1И1-1
|
Наименование |
Обозначение |
Кол-во |
|
Комплекс поверочный портативный в составе: |
КПП-1 |
1 шт. |
|
Барометр образцовый переносной/Барометр цифровой1) |
БОП-1М-2 (исполнение КПП-1-1) LPS-251 (исполнение КПП-1-2) |
1 шт. |
|
Устройство задания и поддержания давления2) |
WIKA CPP30 ЛАНИТ ПМП2 ГИК РНР2 |
1 шт. |
|
Герметичная камера давления |
Бароблок |
1 шт. |
|
Комплект вакуумных штуцеров и вакуумных шлангов |
- |
1 шт. |
|
Кейс для хранения и перевозки |
Кейс |
1 шт. |
|
Руководство по эксплуатации «Комплексы поверочные портативные КПП-1» |
ЯКИН.665600.676 РЭ1 |
1 экз. |
|
«Комплекс поверочный портативный КПП-1». Формуляр |
ЯКИН.665600.676 ФО1 |
1 экз. |
|
1) в зависимости от исполнения. 2) в зависимости от комплекта поставки. | ||
Сведения о методах измерений
приведены в пункте 2.4 «Устройство и работа К11-1» документа ЯКИН.665600.676 РЭ1
«Комплексы поверочные портативные К11-1. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10’2 до 1-107 Па, утвержденная приказом Росстандарта № 2667 от 05.12.2025 г.
ЯКИН.665600.676 ТУ1 «Комплексы поверочные портативные К11-1. Технические условия»
