Комплекты для измерений соединителей коаксиальных КИСК-3,5М
| Номер в ГРСИ РФ: | 66695-17 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Комплекты для измерений соединителей коаксиальных КИСК-3,5М (далее - комплекты КИСК-3,5М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66695-17 |
| Действует | по 27.02.2027 |
| Наименование | Комплекты для измерений соединителей коаксиальных |
| Модель | КИСК-3,5М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 40365b70-2ace-1a0a-6670-9e1efab7275d |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., Солнечногорский р-н, р.п. Менделеево
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 56 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66695-17: Описание типа
2022-66695-17.pdf
|
Скачать | 666 КБ | |
|
66695-17: Методика поверки
2022-mp66695-17.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Комплекты для измерений соединителей коаксиальных КИСК-3,5М (далее - комплекты КИСК-3,5М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89, ГОСТ РВ 51914-2002.
Описание
Конструктивно комплект КИСК-3,5М состоит из калибр-пробки 4,6H11, калибр-скобы 0,9h9, втулки 1 с поджимным винтом, втулки 2 с поджимным винтом, штыря, измерительного наконечника и индикатора часового типа ИЧ 10 кл.1.
Составные части комплекта КИСК-3,5М размещаются в деревянном кейсе КД-803, конструкция которого обеспечивает защиту от внешних воздействий.
Принцип действия комплекта КИСК-3,5М основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.
Общий вид комплекта КИСК-3,5М с указанием мест нанесения знака утверждения типа, заводского номера представлены на рисунке 1. Нанесение знака поверки и пломбировки на средство измерений не предусмотрено.
Расположение составных частей комплекта КИСК-3,5М в кейсе приведено на рисунке 2.
КИСК-3.5М
Комплект Впя измерений соединителей коаксиальных
КИСК-3.5М
№ 011
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид комплекта КИСК-3,5М (в кейсе) с указанием мест утверждения типа, заводского номера
1 - индикатор часового типа ИЧ10; 2 - штырь; 3 - втулка 1 с поджимным винтом;
4 - втулка 2 с поджимным винтом; 5 - наконечник измерительный;
6 - калибр-скоба 0,9h9; 7 - калибр-пробка 4,6H11

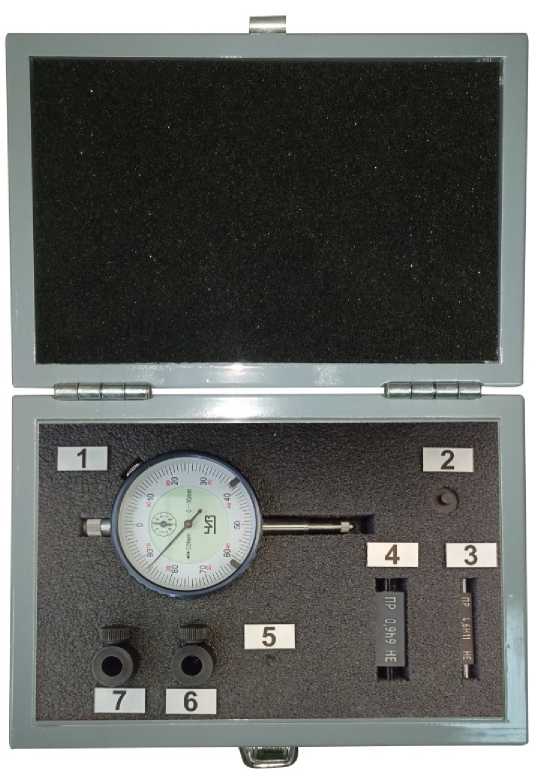

Рисунок 2 - Расположение составных частей комплекта КИСК-3,5М в кейсе
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметры калибр-пробки 4,6H11, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» |
4,614-0,004 4,678-0,004 |
|
Расстояния межгубочные калибр-скобы 0,9h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» |
0,894+0,003 0,873+0,003 |
|
Шероховатость калибр-скобы 0,9h9, мкм, не более |
0,05 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Диаметры втулки 1, мм |
4 6 ' "01 ^, и-0,04 о+0,036 8 |
|
Диаметры втулки 2, мм |
5-0,048 о+0,036 8 |
|
Диаметры измерительного наконечника, мм |
1+0,1 3-0,12 |
|
Диаметр штыря, мм |
4 6-0,03 ^’ '“’-0,06 |
|
Шероховатость штыря, мкм, не более |
0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура окружающего воздуха, °C |
от 15 до 25 |
Знак утверждения типа
наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке кейса, и типографским способом на титульный лист документа МГФК.401121.007 РЭ «Комплект для измерений соединителей коаксиальных КИСК-3,5М. Руководство по эксплуатации».
Комплектность
Таблица 3 - Комплектность комплекта КИСК-3,5М
|
Наименование |
Обозначение |
Количество |
|
1 Комплект для измерений соединителей коаксиальных КИСК-3,5М, в составе: |
МГФК.401421.007 |
1 шт. |
|
1.1 Калибр-пробка 4,6H11 |
МГФК.401421.003 |
1 шт. |
|
1.2 Калибр-скоба 0,9h9 |
МГФК.401434.003 |
1 шт. |
|
1.3 Штырь |
МГФК.713311.035 |
1 шт. |
|
1.4 Втулка 1 |
МГФК.713352.023 |
1 шт. |
|
1.5 Втулка 2 |
МГФК.713352.024 |
1 шт. |
|
1.6 Наконечник измерительный |
МГФК.715521.005 |
1 шт. |
|
1.7 Винт поджимной |
МГФК.758156.093 |
2 шт. |
|
1.8 Индикатор часового типа ИЧ10 кл.1 |
— |
1 шт. |
|
2 Эксплуатационная документация, в составе: - руководство по эксплуатации - методика поверки - формуляр |
МГФК.401121.007 РЭ — МГФК.401121.007 ФО |
1 экз. 1 экз. 1 экз. |
|
3 Кейс КД-803 |
— |
1 шт. |
Сведения о методах измерений
приведены в документе МГФК.401121.007 РЭ «Комплект для измерений соединителей коаксиальных КИСК-3,5М. Руководство по эксплуатации».
Нормативные документы
ГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры;
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры;
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.33-001-02567567-2016 Комплекты для измерений соединителей коаксиальных КИСК-3,5М, КИСК-7М, КИСК-16М. Технические условия.
