Системы вибромониторинга ПРОМЕТЕЙ
| Номер в ГРСИ РФ: | 66781-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Техинжиниринг групп", г.Москва |
Системы вибромониторинга «ПРОМЕТЕЙ» (далее - системы) предназначены для измерения параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения) с целью обеспечения защиты оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66781-17 |
| Наименование | Системы вибромониторинга |
| Модель | ПРОМЕТЕЙ |
| Срок свидетельства (Или заводской номер) | 27.02.2022 |
Производитель / Заявитель
ЗАО "Техинжиниринг групп", г.Москва
Поверка
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 66781-17: Описание типа СИ | Скачать | 162.6 КБ | |
| 66781-17: Методика поверки МП 204/3-17-2016 | Скачать | 2.5 MБ |
Описание типа
Назначение
Системы вибромониторинга «ПРОМЕТЕЙ» (далее - системы) предназначены для измерения параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения) с целью обеспечения защиты оборудования.
Описание
Принцип действия систем вибромониторинга «ПРОМЕТЕЙ» основан на преобразовании характеристик вибрации (виброускорения, виброскорости, виброперемещения), частоты следования импульсов в пропорциональные им цифровые сигналы. Сигналы от первичных измерительных преобразователей, установленных на контролируемом оборудовании через модули ввода/вывода поступают в модули аналогового мониторинга и мониторинга состояния и защиты, где преобразуются в цифровой вид и передаются в персональный компьютер через модуль центрального процессора и модуль ввода/вывода.
Системы вибромониторинга «ПРОМЕТЕЙ» могут комплектоваться одним из двух типов контроллеров: VibroSmart (г/р № 62001-15), с количеством входных аналоговых каналов до 256 и одного тахометрического канала, либо контроллером VM600 (г/р № 62001-15), с количеством входных аналоговых каналов до 512 и до 48 тахометрических каналов. Оба контроллера построены по одной архитектуре, на основе одинаковых схемотехнических решений, имеют одинаковые метрологические характеристики, используют единое программное обеспечение и различаются между собой только количеством входных каналов и типом исполнения: контроллеры VM600 выполнены в виде единого блока, контроллеры VibroSmart представляют собой модульную конструкцию для монтажа на DIN - рейку. В состав систем входят следующие типы датчиков: акселерометры серий СА, СЕ (г/р № 61291-15), акселерометры серии 786 (г/р № 58681-14), вихретоковые преобразователи серии TQ (г/р № 60859-15).
Общий вид систем вибромониторинга «ПРОМЕТЕЙ», обозначение места нанесения знака поверки приведены на рисунках 1, 2.

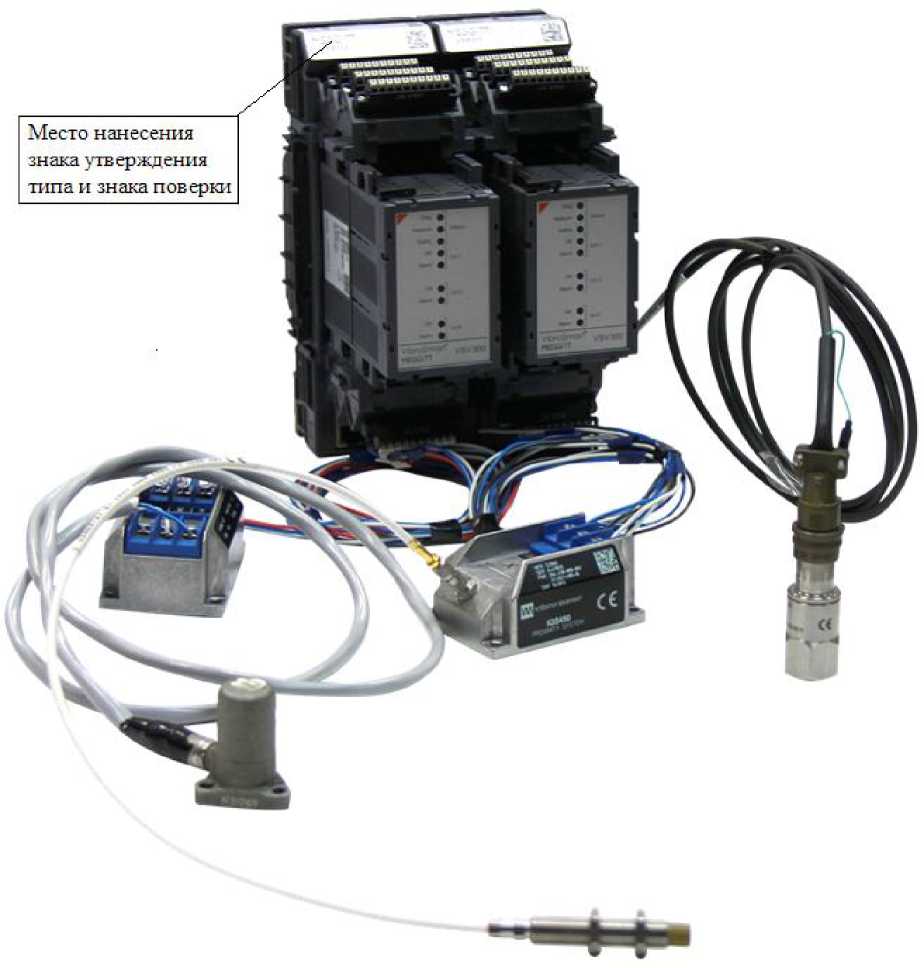

Рисунок 1 - Общий вид систем вибромониторинга «ПРОМЕТЕЙ» с контроллером VibroSmart, обозначение места нанесения знака поверки

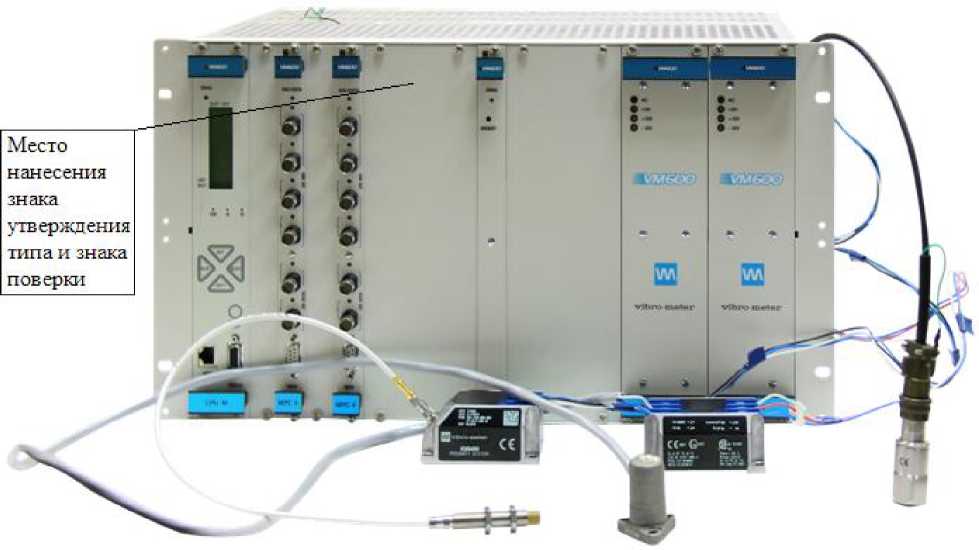

Рисунок 2- Общий вид систем вибромониторинга «ПРОМЕТЕЙ» с контроллером VM600, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. ПО представляет собой внешнее сервисное (фирменное) программное обеспечение и не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPS |
|
Номер версии (идентификационный номер) ПО |
209-500-100-SSs (не ниже) |
|
Другие идентификационные данные (если есть) |
- |
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - виброускорения, м/с2 - виброскорости, мм/с - виброперемещения, мм |
от -5000 до +5000 от -400 до +400 от -18 до +18 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения, % |
±1 |
|
Рабочий диапазон частот аналоговых входов, Гц |
св. 0 до 10000 (при использовании функциональных модулей XMV16, MPC4); от 0,1 до 10000 (при использовании функционального модуля VSV300) |
|
Рабочий диапазон частот тахометрических каналов, Гц |
от 0,0167 до 1092,25 (при использовании функционального модуля MPC4); от 0,0167 до 1666,67 (при использовании функционального модуля XMV16) |
|
Пределы допускаемой относительной погрешности измерений частоты, % |
±1 |
|
Неравномерность АЧХ в рабочем диапазоне частот, %, не более |
1 |
|
Нелинейность амплитудной характеристики аналоговых входов, %, не более |
1,2 |
|
Условия эксплуатации: диапазон рабочих температур , 0С: контроллеров Vibro Smart контроллеров VM600 датчиков CV210, VE210 датчиков CV213, CV214 модуля IQS 450 для датчиков TQ датчиков uTQ402, TQ412 датчиков CA134 датчиков CA250 датчиков CA280 датчиков CA175 датчиков CA202 датчиков CA303 датчиков СА135 датчиков СА306 датчиков СА901 датчиков СЕ134 датчиков СЕ281 датчиков СЕ311, СЕ312 датчиков СЕ507, СЕ583, СЕ680, 786A-D2 |
от -20 до +70 от 0 до +65 от -40 до +100 от -29 до +204 от -35 до +85 от -40 до +180 от -40 до +500 от -196 до +650 от -60 до +260 от -54 до +400 от -55 до +260 от -54 до +455 от -54 до +260 от -55 до +500 от -54 до +650 от -54 до +350 от -55 до +260 от -55 до +125 от -50 до +120 |
|
Наименование характеристики |
Значение |
|
Г абаритные размеры: | |
|
контроллера Vibro Smart (ДхШхВ), мм |
100х55х207 |
|
контроллера VM600 (ДхШхВ), мм |
483х300х266 |
|
датчиков CV210, VE210 (диаметрхдлина), мм |
33х78 |
|
датчиков CV213, CV214 (диаметрхдлина), мм |
42,1 х 117 |
|
модуля IQS 450 для датчиков TQ (ДхШхВ), мм |
79,4х54х36,5 |
|
датчиков TQ402, TQ412 (диаметрхдлина), мм |
от 8 до 14хот 40 до 250 |
|
модуля IPC 704 для датчиков CA (ДхШхВ), мм |
79,4х54х36,5 |
|
датчиков CA134 (диаметрхвысота), мм |
40х22,7 |
|
датчиков CA250 (диаметрхдлина),мм |
16х27 |
|
датчиков CA280 (диаметрхдлина),мм |
38х27 |
|
датчиков CA175 (диаметрхдлина),мм |
36,8х88,9 |
|
датчиков CA202 (диаметрхдлина), мм |
40х22,7 |
|
датчиков CA303 (диаметрхдлина), мм |
41,4х38 |
|
датчиков СА135 (диаметрхдлина), мм |
38х34,8 |
|
датчиков СА306 (диаметрхдлина), мм |
31,5х38 |
|
датчиков СА901 (диаметрхдлина),мм |
37х41 |
|
датчиков СЕ 134 (диаметрхвысота), мм |
38х39,5 |
|
датчиков СЕ281 (диаметрхвысота), мм |
38х21 |
|
датчиков СЕ311 СЕ312 (диаметрхвысота), мм |
40х34,8 |
|
датчиков СЕ507 (диаметрхвысота), мм |
12,5х23,6 |
|
датчиков СЕ583 (диаметрхвысота), мм |
33,5х27 |
|
датчиков СЕ680 (диаметрхвысота), мм |
22х53 |
|
датчиков 786A-D2 (диаметрхвысота), мм |
22х53 |
|
Масса: | |
|
контроллера Vibro Smart, г, не более |
300 |
|
контроллера VM600, кг, не более |
6,5 |
|
датчиков CV210, VE210, г, не более |
160 |
|
датчиков CV213, CV214, г, не более |
400 |
|
модуля IQS 450 для датчиков TQ, г, не более |
140 |
|
датчиков TQ402, TQ412, г, не более |
311 |
|
модуля IPC 704 для датчиков CA, г, не более |
250 |
|
датчиков CA134, г, не более |
250 |
|
датчиков CA250, г, не более |
35 |
|
датчиков CA280, г, не более |
75 |
|
датчиков CA175, г, не более |
220 |
|
датчиков CA202, г, не более |
250 |
|
датчиков CA303, г, не более |
330 |
|
датчиков СА135, г, не более |
90 |
|
датчиков СА306, г, не более |
300 |
|
датчиков СА901, г, не более |
300 |
|
датчиков СЕ 134, г, не более |
500 |
|
датчиков СЕ281, г, не более |
70 |
|
датчиков СЕ311, СЕ312, г, не более |
245 |
|
датчиков СЕ507, г, не более |
13 |
|
датчиков СЕ583, г, не более |
152 |
|
датчиков СЕ680, 786A-D2, г, не более |
90 |
Знак утверждения типа
наносится на корпус контроллеров Vibro Smart, VM600 методом наклейки (рис. 1, 2)
и на руководство по эксплуатации методом печати.
Комплектность
Система вибромониторинга «ПРОМЕТЕЙ» 1 компл.
Комплект принадлежностей 1 компл.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 204/3 - 17 - 2016 «Системы вибромониторинга «ПРОМЕТЕЙ.
Методика поверки», утвержденному ФГУП «ВНИИМС» 09.12.2016 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус контроллеров Vibro Smart, VM600 методом наклейки (рис. 1, 2).
Сведения о методах измерений
Системы вибромониторинга «ПРОМЕТЕЙ». Руководство по эксплуатации РЭ 4277-010-66991334-2016, системы вибромониторинга «ПРОМЕТЕЙ». Технические условия ТУ 4277-010-66991334-2016.
Нормативные документы
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц».
2 Технические условия ТУ 4277-010-66991334-2016.
