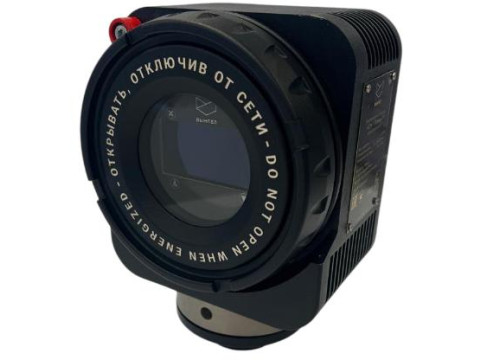

Преобразователи точки росы КОНГ-Прима-2М
| Номер в ГРСИ РФ: | 66783-25 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Вымпел", г.Дедовск |
Преобразователи точки росы КОНГ-Прима-2М (далее - ПТР, преобразователи), предназначены для автоматических измерений температуры точки росы/инея (температуры точки росы по воде) (далее - ТТР), температуры конденсации углеводородов (температуры точки росы по углеводородам) (далее - ТКУ), объёмной доли влаги (далее - ОДВ), расчёта измеряемой ТТР на давление, отличное от давления при котором проводилось измерение, показаний массовой концентрации водяных паров (далее - МК) в природном газе или других газах при рабочем давлении. Преобразователи могут применяться в качестве эталонов
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66783-25 | |||||||||
| Действует | по 28.11.2030 | |||||||||
| Наименование | Преобразователи точки росы | |||||||||
| Модель | КОНГ-Прима-2М | |||||||||
| Модификации |
исполнение КРАУ2.848.015-03 модификация 1 исполнение КРАУ2.848.015-03 модификация 2 исполнение КРАУ2.848.015-03 модификация 3 исполнение КРАУ2.848.015-04 модификация 1 исполнение КРАУ2.848.015-04 модификация 2 исполнение КРАУ2.848.015-04 модификация 3 |
|||||||||
| Приказы |
№2591 от
28.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1f64a958-76e3-4e3b-f3bf-8fcaf122d41d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПО «Вымпел», РОССИЯ, 143530, Московская обл., Истринский р-н, г. Дедовск, Школьный пр-д, д. 11
Поверка
| Методика поверки / информация о поверке |
ВСФ-15-2025-07 МП Государственная система обеспечения единства измерений Преобразователи точки росы КОНГ-Прима-2М Методика поверки
(с 28.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66783-25: Описание типа
2025-66783-25.pdf
|
Скачать | 265.7 КБ | |
|
66783-25: Методика поверки
ВСФ-15-2025-07 МП
2025-mp66783-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Преобразователи точки росы КОНГ-Прима-2М (далее - ПТР, преобразователи), предназначены для автоматических измерений температуры точки росы/инея (температуры точки росы по воде) (далее - ТТР), температуры конденсации углеводородов (температуры точки росы по углеводородам) (далее - ТКУ), объёмной доли влаги (далее - ОДВ), расчёта измеряемой ТТР на давление, отличное от давления при котором проводилось измерение, показаний массовой концентрации водяных паров (далее - МК) в природном газе или других газах при рабочем давлении. Преобразователи могут применяться в качестве эталонов 2-го разряда для поверки (калибровки) средств измерений ТТР и ТКУ в соответствии с Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г.
Описание
Преобразователи относятся к классу потоковых автоматических конденсационных гигрометров (анализаторов) и работают по принципу «охлаждаемого зеркала» (конденсационный метод измерения температуры точки росы по воде и по углеводородам). Методика измерений ТТР, реализованная в преобразователях, соответствует ГОСТ 20060-2021 и ГОСТ Р 53763-2009. Методика измерений ТКУ соответствует ГОСТ 20061-2021 и ГОСТ Р 53762-2009.
ПТР, в зависимости от исполнения, обеспечивают:
- измерение ТТР независимо от ТКУ;
- измерение ТКУ при отсутствии в газе ранее конденсируемых паров воды;
- измерение ТТР, ТКУ и ОДВ при рабочем давлении газа в трубопроводе;
- цифровую индикацию измеренных значений величин;
- определение с нормируемой погрешностью текущих расчётных значений ТТР при абсолютном давлении, отличном от давления, при котором проводилось измерение.
- расчёт МК водяных паров в соответствии с ГОСТ Р 53763-2009, ГОСТ 34807-2021, ISO 18453:2004 и с учётом ГОСТ 8.811-2012;
- вычисление среднечасовых и среднесуточных значений измеряемых величин;
- формирование журнала вмешательств и нештатных ситуаций;
- хранение архивов измерений, журналов вмешательств и ошибок в энергонезависимой памяти не менее одного года;
- передачу информации об измеренных значениях величин на внешние устройства.
Конструктивно ПТР состоят из первичного измерительного преобразователя (ПИП), корпуса, крышек, газоподвода и блока электроники, находящегося внутри корпуса. На лицевой стороне под прозрачным окном передней крышки ПТР расположен индикатор, предназначенный для индикации измеренных значений величин, и кнопочная магнитная клавиатура.
Преобразователи выпускаются в двух исполнениях, которые обладают общими метрологическими характеристиками и отличаются типом газоподвода:
- ПТР в исполнении КРАУ2.848.015-03 предназначены для подключения к трубопроводу по проточной схеме, обжимное соединение под трубу с наружным диаметром 6 или 3 мм. Рабочее давление данного исполнения до 23 МПа. В комплекте с СПГ или ПСПГ, ПТР могут использоваться при рабочем давлении до 16 МПа;
- ПТР в исполнении КРАУ2.848.015-04 с проточно-погружной системой отбора пробы - газоподводом Zero emission, могут использоваться при рабочем давлении до 16 МПа.
Исполнения КРАУ2.848.015-03, КРАУ2.848.015-04 имеют три модификации, различающиеся измеряемыми величинами влажности:
- модификация 1 предназначена для измерения ТТР и ТКУ;
- модификация 2 предназначена для измерения ОДВ и ТКУ;
- модификация 3 предназначена для измерения ТТР, ОДВ и ТКУ.
Расчёт измеряемой ТТР на давление отличное от давления, при котором проводилось измерение, и в МК водяных паров доступен во всех модификациях.
Преобразователи отличаются исполнениями по точности, которые указываются при заказе. Диапазоны измерений (диапазон I или диапазон II) и исполнения по точности преобразователей определяются при первичной поверке.
Для подключения к информационно-измерительным системам в ПТР предусмотрена возможность использования одного из двух типов интерфейса:
- цифровой интерфейс RS-485 протокол ModBus RTU;
- аналоговый интерфейс 4 - 20 мА.
ПТР имеют взрывобезопасный уровень взрывозащиты, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002. Маркировка взрывозащиты: 1Ex db IIC Т5 Gb X. Преобразователи предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

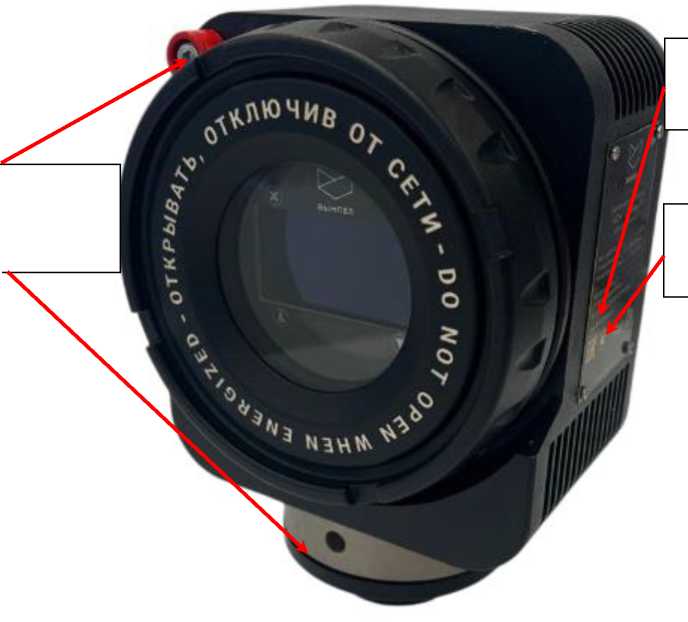

Общий вид преобразователей и места пломбировки от несанкционированного доступа показаны на рисунках 1.
Место пломбирования
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1. Общий вид преобразователей точки росы КОНГ-Прима-2М исполнений КРАУ2.848.015-03, КРАУ2.848.015-04, с указанием мест нанесения знака утверждения типа, заводского номера и пломбировки от несанкционированного доступа
Для исключения несанкционированного доступа к метрологически значимой части прибора на фиксатор лицевой крышки и крепежные винты колпачка ПИП (в месте соединения ПИП и газоподвода) наносятся пломбы. Знак утверждения типа наносится на табличку преобразователя методом лазерной печати. Заводской номер, состоящий из буквы «D», двух последних цифр года выпуска, месяца выпуска и четырёх цифр номера по системе нумерации завода-изготовителя, наносятся на табличку преобразователя методом лазерной гравировки. Знак поверки наносится в свидетельство о поверке и (или) формуляр.
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит из метрологически значимого встроенного ПО, функционирующего в среде программируемых логических микроконтроллеров ПТР и ПИП, и автономного метрологически не значимого ПО -терминальной программы Hygrovision версии 4.7 или выше, устанавливаемого на технологический компьютер.
Встроенное ПО соответствует уровню «средний» защиты ПО средств измерений от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» и предназначено для обеспечения измерений ТТР, ТКУ и ОДВ, сбора, обработки, хранения и передачи результатов измерений.
Взаимодействие оператора с преобразователем осуществляется с помощью экранного меню посредством магнитной клавиатуры и (или) автономного ПО. Преобразователи передают измерительную информацию на внешние устройства с использованием открытого стандартного протокола связи Modbus RTU или аналогового токового сигнала от 4 до 20 мА.
Конструкция преобразователей обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Для идентификации встроенного ПО используется номер версии и контрольная сумма исполняемого кода, вычисленная по алгоритму CRC16. Значение контрольной суммы вычисляется по ПО преобразователя в бинарном коде. При запуске ПО прибора производится расчет контрольной суммы и ее сравнение с заданным (при программировании прибора) значением. В случае несовпадения контрольной суммы запуск ПО не осуществляется. В случае совпадения контрольной суммы прибор выводит на дисплей информацию о версии ПО и значение контрольной суммы.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
ПТР. Плата CPU КРАУ4.883.478. Встроенное ПО микроконтроллера STM32 |
ПИП. Плата обработки КРАУ4.883.481. Встроенное ПО микроконтроллера MSP430 |
|
Идентификационное наименование ПО |
КРАУ4.883.478 Д20 |
КРАУ4.883.481 Д20 |
|
Номер версии (идентификационный номер) ПО |
72 |
7 |
|
Цифровой идентификатор ПО |
1664 |
D992 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Диапазон измерений ТТР, °C: - диапазон I - диапазон II1) |
модификаци я 1 |
модификация 2 |
модификация 3 |
|
от -40 до +30 от -70 до +30 |
- |
от -40 до +30 от -70 до +30 | |
|
Диапазон измерений ОДВ, млн-1: - диапазон I - диапазон II1) |
- |
от 100 до 40403 от 3 до 40403 |
от 100 до 40403 от 3 до 4040 |
|
Диапазон измерений ТКУ, °C: |
от -50 до +30 | ||
|
Диапазон выходного токового сигнала, мА |
от 4 до 20 | ||
|
Диапазон входного токового сигнала, мА |
от 4 до 20 | ||
|
Диапазон показаний МК, мг/м3 |
от 2 до 30403 | ||
|
Пределы допускаемой абсолютной погрешности при измерении ТТР, °C2): - исполнение по точности А - исполнение по точности В |
±0,5 ±1,0 | ||
|
Пределы допускаемой абсолютной погрешности при приведении измеренной ТТР к рабочему давлению, °С2), 3), 4): - исполнение по точности А - исполнение по точности В |
±1,0 ±1,5 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении ОДВ3), %: - в диапазоне от 3 до 100 (не включ.) млн-1 - в диапазоне от 100 (включ.) до 40- 103млн-1 |
±10 ±8 |
|
Пределы абсолютной погрешности при измерении ТКУ, °C2) - исполнение по точности А - исполнение по точности В |
±0,5 ±1,0 |
|
Пределы приведенной погрешности преобразования измеренного значения в выходной токовый сигнал, %5) |
±0,3 |
|
Пределы приведенной погрешности преобразования силы тока датчика давления в значение давления, %6) |
±0,1 |
|
1) - Может потребоваться дополнительное охлаждение корпуса. 2) - Исполнение преобразователей по точности указывается при заказе. 3) - Метрологические характеристики обеспечиваются при рабочем давлении до 10 МПа. 4) - При использовании датчика давления из комплекта поставки. В случае использования датчика давления с погрешностью не более ±0,02 % или ввода значения давления вручную, пределы допускаемой абсолютной погрешности будут соответствовать погрешности прямых измерений. 5) - Приведенная к ширине диапазона выходного сигнала (16 мА) погрешность преобразования измеренного значения в выходной токовый сигнал, взятая со знаком «±». 6) - Приведенная к верхнему пределу измерения датчика давления погрешность преобразования входного токового сигнала в значение давления, взятая со знаком «±». | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длительность цикла измерения ТТР (ТКУ), мин |
от 2 до 5 |
|
Расход газа, дм3/мин |
от 0,1 до 2,5 |
|
Максимальное давление измеряемой среды, МПа: | |
|
- исполнение КРАУ2.848.015-03 - исполнение КРАУ2.848.015-03 в комплекте с СПГ или |
23 |
|
ПСПГ |
16 |
|
- исполнение КРАУ2.848.015-04 |
16 |
|
Напряжение питания преобразователя, В (постоянного тока) |
от 18 до 30 |
|
Мощность, потребляемая преобразователем, Вт, не более: |
351) |
|
Интерфейсы: - цифровой |
Bluetooth, RS485 /протокол Modbus RTU (2 шт.) |
|
- аналоговый |
токовый вход 4...20 мА, (2 шт.) |
|
- дискретный |
электронный ключ 30 В, 0,8 А |
|
Температура окружающей среды, при которой обеспечивается работоспособность прибора, °C: |
от -502) ДО +553) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Относительная влажность воздуха при температуре +35 °C и более низких без конденсации влаги (без прямого попадания атмосферных осадков), %, не более |
98 |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
|
Температура исследуемого газа, °C |
от -50 до +70 |
|
Маркировка взрывозащиты |
1Ex db IIC T5 Gb X |
|
Степень защиты оболочки |
IP67 |
|
Габаритные размеры (д*ш*в), мм, не более: - для исполнения КРАУ2.848.015-03 - для исполнения КРАУ2.848.015-04 |
210x120x235 290x155x530 |
|
Монтаж: - для исполнения КРАУ2.848.015-03 - для исполнения КРАУ2.848.015-04 |
- в обогреваемом боксе или помещении (взрывоопасная зона) - в помещении или на открытой площадке (взрывоопасная зона) |
|
Масса, кг, не более: -для исполнения КРАУ2.848.015-03 - для исполнения КРАУ2.848.015-04 |
6,8 11 |
|
Расстояние от прибора до источника питания, м, не более |
1000 |
|
Средний срок службы, лет |
104) |
|
1) - Без учёта потребляемой мощности подключаемого дополнительного оборудования; 2) - При температуре окружающего воздуха от -50 до +5 °С работоспособность обеспечивается при использовании термошкафа; 3) - Для достижения нижней границы диапазона измерений может потребоваться дополнительное охлаждение корпуса ПТР; 4) - С учётом замены составных частей, имеющих меньший, естественно ограниченный срок. | |
Знак утверждения типа
наносится на табличку преобразователя методом лазерной печати и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплект поставки преобразователей
|
Обозначение |
Наименование |
Кол-во |
|
КРАУ2.848.015-03(-04) |
Преобразователь точки росы КОНГ-Прима-2М |
1 |
|
ВМПЛ4.853.039 |
Кабель |
1 |
|
ВМПЛ4.853.039 |
Кабель |
1 |
|
ВМПЛ4.078.417 |
Комплект принадлежностей № 1 для КП-2М в составе: |
1 |
|
КРАУ6.464.001 |
Ключ магнитный |
1 |
|
Блок питания 60 Вт 24 В |
1 | |
|
Ватные палочки в плоской упаковке 50 шт. |
1 | |
|
КРАУ8.046.155 |
Крышка |
1 |
|
ВМПЛ8.054.014 |
Крышка |
1 |
|
КРАУ8.684.001 |
Прокладка |
1 |
Продолжение таблицы 4
|
Обозначение |
Наименование |
Кол-во |
|
Ключ угловой шестигранный 6 мм |
1 | |
|
Ключ угловой шестигранный 5 мм |
1 | |
|
Эксплуатационная документация: | ||
|
КРАУ2.848.015-03 РЭ |
Руководство по эксплуатации |
1 |
|
«ГСИ. Преобразователи точки росы КОНГ-Прима-2М. Методика поверки» |
1 | |
|
КРАУ2.848.015-03 ФО |
Формуляр |
1 |
|
Комплект эксплуатационной документации и сертификатов на дополнительное оборудование и составные части изделия |
1 | |
|
Свидетельство о поверке, сертификаты |
1 | |
|
КРАУ1.456.045 |
Автономное программное обеспечение Hygrovision на USB flash накопителе |
1 |
|
Оборудование, поставляемое по спецзаказу: | ||
|
Преобразователь интерфейсов RS485/RS232/USB | ||
|
ВМПЛ2.848.026 |
Система подготовки газа Model-0171) | |
|
ВМПЛ2.848.027 |
Погружная система подготовки газа Model-0031) | |
|
ВМПЛ4.078.332 |
Шкаф защитный | |
|
ВМПЛ4.127.007 |
Защитный навес | |
|
1) - только для исполнений КРАУ2.848.015-03. | ||
Сведения о методах измерений
КРАУ2.848.015-03 РЭ «Преобразователь точки росы «КОНГ-Прима-2М» исполнений КРАУ2.848.015-03 и КРАУ2.848.015-04. Руководство по эксплуатации», раздел 1.
Нормативные документы
ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21 ноября 2023 г.;
КРАУ2.848.015 ТУ «Преобразователь точки росы «КОНГ-Прима-2М». Технические условия».
