Системы измерительные Альбатрос ТанкРезерв
| Номер в ГРСИ РФ: | 66820-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Альбатрос", г.Москва |
Системы измерительные Альбатрос ТанкРезерв (далее - системы) предназначены для измерений параметров нефти, нефтепродуктов и сжиженных углеводородных газов в мерах вместимости высотой от 1,5 до 25,0 м.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66820-17 |
| Действует | по 27.02.2027 |
| Наименование | Системы измерительные |
| Модель | Альбатрос ТанкРезерв |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | db233fa2-9b69-52b7-c1d8-43949987065b |
Производитель / Заявитель
АО «Альбатрос», РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 761 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
66820-17: Описание типа
2021-66820-17-1.pdf
|
Скачать | 662.9 КБ | |
|
66820-17: Методика поверки
2017-mp66820-17.pdf
|
Скачать | 492.4 КБ |
Описание типа
Назначение
Системы измерительные Альбатрос ТанкРезерв (далее - системы) предназначены для измерений параметров нефти, нефтепродуктов и сжиженных углеводородных газов в мерах вместимости высотой от 1,5 до 25,0 м.
Описание
Принцип действия системы использует косвенный метод измерений, основанный на гидростатическом принципе.
Система, в зависимости от заказа, может состоять из уровнемера поплавкого ДУУ11, датчика интегральной плотности ДИП1, контроллера А17, блока сопряжения с датчиком БСД5Н. Система осуществляет непрерывный контроль уровня, температуры, плотности, объема и массы жидких продуктов.
Система изготавливается в трех модификациях предназначенных в зависимости от комплектации для:
- измерения уровня, объема, температуры, в том числе слоя полезного продукта (в составе системы используется уровнемер поплавковый ДУУ11);
- для измерения уровня, температуры, плотности, объема и массы, в том числе слоя полезного продукта (в составе системы используются уровнемер поплавковый ДУУ11 и датчик интегральной плотности ДИП1);
- для измерения уровня, температуры, плотности, объема, массы, в том числе слоя полезного продукта, управления и регулирования (в составе системы используются уровнемер поплавковый ДУУ11, датчик интегральной плотности ДИП1, контроллер А17 или блок сопряжения сдатчиком БСД5Н).
Знак поверки наносится на Свидетельство о поверке и в пп. 6, 7 паспорта.
Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа первичного преобразователя (ПП) представлена на рисунке 2.

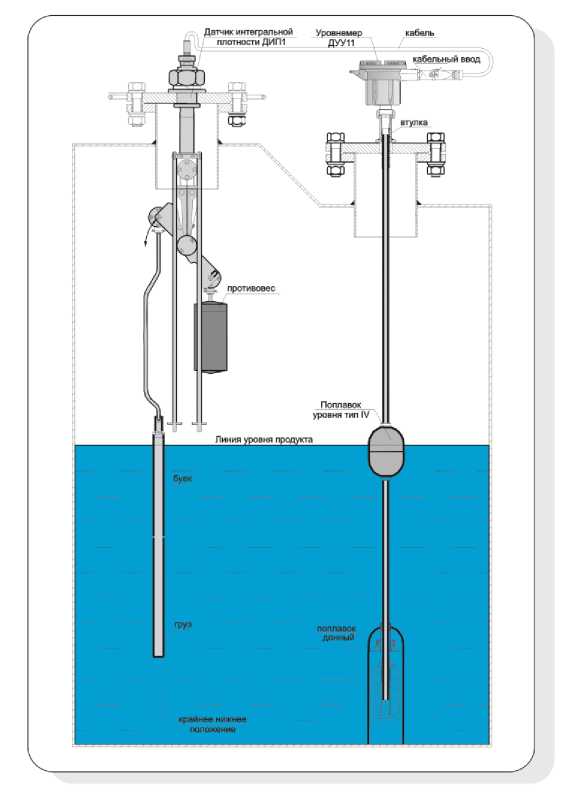

Рисунок 1- Общий вид системы

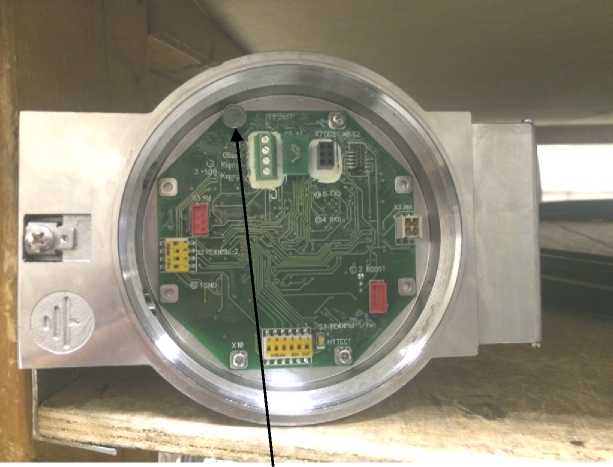

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов и передачи данных.
Номер версии ПО выводится на вторичный прибор или на индикатор уровнемера поплавкового ДУУ11, а так же доступны для чтения с ЭВМ верхнего уровня. Для контроля работы системы проводится самодиагностика. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями и пломбами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Программа системы измерительной Альбатрос ТанкРезерв |
Программа контроллера А17 |
Программа блока сопряжения с датчиком БСД5 |
|
Номер версии (идентификационный номер ПО) |
1.010 |
1.06 |
1.06 |
|
Цифровой идентификатор ПО |
F8FC092F |
27D1 |
В135 |
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 25000 |
|
Диапазон измерений температуры, °С |
от -45 до +120 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1070 |
|
Диапазон измерений токового сигнала, мА |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм: |
±1 (±3)** |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне t, °С -45 < t < -10 -10 < t < +85 +85 <t< +120 |
±0,31 ±0,20 ±0,31 |
|
Пределы допускаемой абсолютной погрешности измерений токового сигнала, мкА ДУУ11 БСД5Н, А17 |
±8 ±15 |
|
Пределы допускаемой приведенной погрешности к верхнему пределу измерений объема без учета градуировочной таблицы резервуара, % |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений интегральной плотности продукта, % |
±0,4 |
|
Пределы допускаемой относительной погрешности измерений массы, М, %: М > 120 т М < 120 т |
±0,50 ±0,65 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от -45 до +75 |
|
Температура транспортирования и хранения, °С |
от -40 до +50 |
|
Средняя наработка на отказ, не менее, часов |
100000 |
|
Срок службы, не менее, лет |
14 |
|
Степень защиты по ГОСТ 14254-96 | |
|
ДИП1, ДУУ11 |
IP68 |
|
А17 |
IP30 |
|
БСД5Н |
IP20 |
|
Масса системы, не более, кг |
40 |
|
Габаритные размеры системы, ВхШхД, не более, мм |
394х185х(171^*) |
*- L - длина чувствительного элемента (ЧЭ) ПП, определяемая при заказе, мм. **-по заказу
Знак утверждения типа
наносится на шильдик, который находится на корпусе уровнемера поплавкового ДУУ11 системы с помощью лазера и на титульные листы эксплуатационной документации типографским методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Система измерительная |
Альбатрос ТанкРезерв |
1 шт. |
|
Комплект уровнемера поплавкового ДУУ11 |
1 шт.* | |
|
Комплект датчика интегральной плотности ДИП1 |
1 шт.* | |
|
Барьер искробезопасности |
БИБ5Ш |
1 шт.* |
|
Блок питания изолированный |
БПИ5 |
1 шт.* |
|
Блок сопряжения с датчиком |
БСД5Н |
1 шт.* |
|
Контроллер |
А17 |
1 шт.* |
|
Модуль интерфейса |
МИ7-01 |
1 шт.* |
|
Кабель |
1 шт. | |
|
Руководство по эксплуатации |
УНКР.421417.010 РЭ |
1 экз. |
|
Методика поверки |
МП 208-018-2016 |
1 экз. |
|
Паспорт |
УНКР.421417.010 ПС |
1 экз.* |
|
Паспорт |
ДУУ11, УКР.407631.008 ПС |
1 экз.* |
|
Руководство оператора |
УНКР.421417.010 РО |
1 экз. |
* определяется заказом
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические требования.
ТУ 4217-064-29421521-15 «Система измерительная Альбатрос ТанкРезерв. Технические условия».
