Приборы для измерения параметров вибрации многоканальные ВИБ-8
| Номер в ГРСИ РФ: | 66997-22 |
|---|---|
| Производитель / заявитель: | ООО "Комдиагностика", г. Оренбург |
Приборы для измерения параметров вибрации многоканальные ВИБ-8 (далее - приборы) предназначены для измерения и преобразования выходных сигналов напряжения переменного тока с первичных преобразователей вибрации в значения параметров вибрации (виброускорения, виброскорости и виброперемещения).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66997-22 | |||||||||
| Действует | по 24.11.2027 | |||||||||
| Наименование | Приборы для измерения параметров вибрации многоканальные | |||||||||
| Модель | ВИБ-8 | |||||||||
| Приказы |
№1435 от
14.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bf8d19ba-dcce-e724-d71c-07a6c53b37b5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Комдиагностика», РОССИЯ, 141014, г. Мытищи, ул. Веры Волошиной,д. 73А
Поверка
| Методика поверки / информация о поверке |
МП 204/3-14-2022 Государственная система обеспечения единства измерений. Приборы для измерения параметров вибрации многоканальные ВИБ-8. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 548 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
66997-22: Описание типа
2022-66997-22.pdf
Файл устарел
|
Скачать | 354.2 КБ | |
|
66997-22: Методика поверки
2022-mp66997-22.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
66997-22: Описание типа
2025-66997-22.pdf
|
Скачать | 1.3 MБ | |
|
66997-22: Описание типа
2025-66997-22-1.pdf
|
Скачать | 306.7 КБ | |
|
66997-22: Методика поверки
МП 204/3-14-2022
2022-mp66997-22-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Приборы для измерения параметров вибрации многоканальные ВИБ-8
(далее - приборы) предназначены для измерения и преобразования выходных сигналов напряжения переменного тока с первичных преобразователей вибрации в значения параметров вибрации (виброускорения, виброскорости и виброперемещения).
Описание
Принцип действия приборов основан на аналого-цифровом преобразовании выходных сигналов первичных преобразователей вибрации, обработке и сохранении полученной информации с возможностью ее последующей передачи в цифровой форме для дальнейшего анализа посредством внешних персональных компьютеров или информационных систем.
Приборы имеют 8 измерительных каналов. Приборы дополнительно обеспечивают формирование стабилизированного тока питания, необходимого для работы пьезоэлектрических датчиков с электронным предусилителем заряда (Integrated Circuit Piezoelectric - ICP). Коммутация измерительных каналов, а также аналого-цифровое преобразование и обработка результатов измерений выполняются для каждого канала. Под управлением микропроцессора осуществляются процессы коммутации измерительных каналов, цифровой обработки, хранения и обмена информацией по интерфейсам RS-485 (Modbus RTU) и Ethernet (Modbus TCP/IP).
Приборы представляют собой многофункциональные микропроцессорные устройства, режим работы которых задается с помощью программного обеспечения, установленного на внешнем персональном компьютере, осуществляющем функции дистанционной настройки и анализа информации. Корпус приборов выполнен из поликарбоната и предназначен для крепления на DIN-рейку. В нижней части корпуса расположены клеммы подключения внешнего блока питания и заземления, а также разъем интерфейса Ethernet. Подключение первичных преобразователей вибрации производится к клеммным соединителям, расположенным в верхней части корпуса. В средней части корпуса расположены разъем интерфейса RS-485 и кнопка системного сброса. Между измерительными цепями и цепями интерфейсов RS-485 и Ethernet обеспечивается гальваническая изоляция.

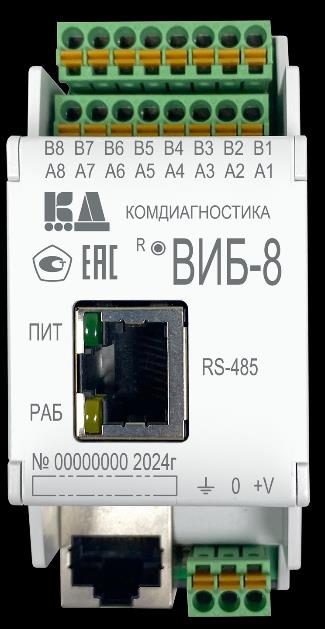

Общий вид, место нанесения знака утверждения типа и место пломбирования приборов приведен на рисунке 1.
Заводской номер в цифро-буквенном формате наносится на наклейку на корпусе прибора. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа
ВИБ-8 <
ER[
SS485
Место пломбирования
f \ B8 B7 B6 B5 B4 ВЗ B2 B1
J \ A8 A7 AB A5 A4 АЗ A2 A1 [
IS А КОМДИАГНОСТИКА
©tut '*ВИБ-8
ПИТ
RS-485
Место нанесения заводского номера
№O(KT ~324r
Рисунок 1 - Общий вид, место нанесения знака утверждения типа, место нанесения заводского номера и место пломбирования приборов для измерения параметров вибрации многоканальных ВИБ-8
Программное обеспечение
Приборы для измерения параметров вибрации многоканальные ВИБ-8 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик приборов. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию. Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Внешнее ПО устанавливается на персональный компьютер и предназначено для визуализации результатов измерений.
Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, осуществляющие сбор и обработку данных. Доступ к настройке приборов через интерфейсы Ethernet и RS-485 защищен криптографическими методами.
Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VIB8 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне от 2 до 10000 Гц (при наличии постоянной составляющей напряжения электрического тока в диапазоне от 8 до 12 В), В |
от 0,0007 до 5 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, % |
±1 |
|
Значение силы постоянного тока для питания подключаемых пьезоэлектрических датчиков, мА |
11±3 |
|
Коэффициент преобразования, (мгс-2)/В |
100 |
|
Диапазоны показаний параметров вибрации, при использовании подключаемых первичных преобразователей: - виброускорения в диапазоне частот от 2 до 10000 Гц, м/с2 - виброскорости в диапазоне частот от 2 до 1000 Гц, мм/с - виброперемещения в диапазоне частот от 2 до 200 Гц, мкм |
от 0,1 до 500 от 0,01 до 50 от 0,1 до 125 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значения |
|
Напряжение питания от источника постоянного тока, В |
24±2,4 |
|
Потребляемая мощность, Вт, не более |
4 |
|
Габаритные размеры, мм | |
|
- длина |
36 |
|
- ширина |
61 |
|
- высота |
91 |
|
Масса, кг, не более |
0,15 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность воздуха при температуре +30 °С, % |
до 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на наклейку на корпусе приборов и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения параметров вибрации многоканальный |
ВИБ-8 |
1 шт. |
|
Паспорт |
КОМД.411614.0001 ПС |
1 экз. |
|
Руководство по эксплуатации |
КОМД.411614.0001 РЭ |
1 экз. |
|
Руководство пользователя |
1 экз. | |
|
Программное обеспечение для настройки и поверки |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Приборы для измерения параметров вибрации многоканальные» КОМД.411614.0001 РЭ, раздел 6 «Подготовка к работе» и раздел 7 «Использование».
Нормативные документы
КОМД.411614.0001 ТУ «Приборы для измерения параметров вибрации многоканальные ВИБ-8. Технические условия».
