Комплексы измерительные ЛОГИКА 1764
| Номер в ГРСИ РФ: | 67117-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Теплоэнергомонтаж", г.С.-Петербург |
Комплексы измерительные ЛОГИКА 1764 (далее - ИК) предназначены для измерения расхода и объема природного газа, технических газов различного состава при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67117-17 |
| Действует | по 24.03.2027 |
| Наименование | Комплексы измерительные |
| Модель | ЛОГИКА 1764 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 328bdb56-69a5-de34-bcfa-418fe45ecb91 |
Производитель / Заявитель
АО НПФ ЛОГИКА, РОССИЯ, г. Санкт-Петербург; АО "ТЭМ", РОССИЯ, г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
для исп. с преобразователями SDF, Deltatop, Метран-55 и с барьерами искрозащиты
4 года
для остальных
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67117-17: Описание типа
2018-67117-17.pdf
|
Скачать | 623.6 КБ | |
|
67117-17: Методика поверки
2018-mp67117-17.pdf
|
Скачать | 381.7 КБ |
Описание типа
Назначение
Комплексы измерительные ЛОГИКА 1764 (далее - ИК) предназначены для измерения расхода и объема природного газа, технических газов различного состава при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.
Описание
Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям t=20 °C и p=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.
В составе ИК используются в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в госреестре СИ). В качестве комплексного компонента ИК используется корректор СПГ761 (36693-13) или СПГ762 (37670-13) совместно с измерительными адаптерами АДС97 (38646-08).
ИК различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав ИК и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи и барьеры искрозащиты в составе ИК
|
Преобразователи расхода | ||
|
Диафрагма по ГОСТ 8.586.2-2005; Метран-350 (25407-05); 3051SFA (46963-11); |
Сопло ИСА 1932 по ГОСТ 8.586.3-2005; Deltatop (58001-14); 3051SFC (50699-12); |
Труба Вентури по ГОСТ 8.586.4-2005; SDF (57091-14) |
|
Преобразователи разности давлений | ||
|
EJ* (59868-15); 3051 (14061-15); 3051S (26116-13); |
Метран-150 (32854-13); DMD-3XX (56795-14); АИР-20/М2 (63044-16); |
Deltabar (41560-09) _ _ |
|
Преобразователи давления | ||
|
EJ* (59868-15); 3051 (14061-15); 3051S (26116-13); Метран-150 (32854-13); DMP-3XX (56795-14); |
ПД100И (56246-14); 2088 (16825-08); АИР-20/М2 (63044-16); АИР-10 (31654-14); СДВ (28313-11); |
МИДА-13П (17636-17); Метран-55 (18375-08); Cerabar (41560-09) _ _ |
|
П |
реобразователи температуры | |
|
ТС (58808-14); ТСПТ-Ех (57176-14); |
ТСП-Н (38959-17); ТПТ-1 (46155-10); |
ТПТ-15 (39144-08); ТЭМ-100 (40592-09) |
|
Барьеры искрозащиты | ||
|
ТСС-Ех (63024-16) |
Z (22152-07) | |
Общий вид составных частей ИК приведен на рисунках 1 - 6.
Рисунок 1 - Корректор СПГ761 (СПГ762)
Рисунок 2 - Адаптер АДС97
Диафрама
Труба Вентури
Сопло ИСА 1932
3051SFC
3051SFA
SDF
Метран-350 Deltatop
Рисунок 3 - Преобразователи расхода
Метран-150
EJ*
3051 (3051S)
АИР-20/М2
Рисунок 4 - Преобразователи давления и разности давлений
2088
АИР-10
СДВ
DMD (DMP)
ПД100И
Метран-55
Deltabar (Cerabar)
МИДА-13П
Рисунок 4 (продолжение) - Преобразователи давления и разности давлений

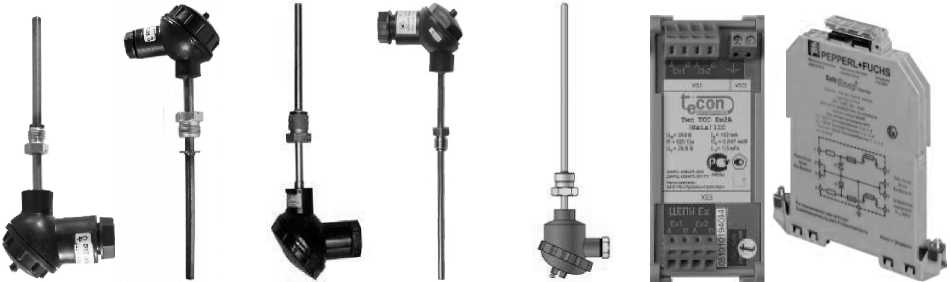

ТПТ-15 ТПТ-1 ТСП-Н ТЭМ-100 ТС (ТСПТ-Ех) ТСС-Ех Z
Рисунок 5 - Преобразователи температуры
Рисунок 6 - Барьеры искрозащиты
Программное обеспечение
Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в корректоре и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Номер версии: |
- ИК с корректором СПГ761 - ИК с корректором СПГ762 |
ОЗ.х.хх 2.0 |
|
Цифровой идентификатор: |
- ИК с корректором СПГ761 - ИК с корректором СПГ762 |
D36A 4C0C |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 4,2 до 2-107 |
|
Диапазон измерений объема, м3 |
от 4-10’3 до 9П011 |
|
Диапазон измерений температуры, °C |
от -50 до +200 |
|
Диапазон измерений давления и разности давлений, МПа |
от 0 до 7 |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа при рабочих условиях и приведенных к стандартным условиям, % |
±1,5; ±2; ±2,5; ±3 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении разности давлений, % |
±0,2; ±0,3; ±0,4 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % |
±0,2; ±0,5; ±0,8 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры (t), °С |
±(0,3+0,002-|t|); ±(0,8+0,004-|t|) |
|
Пределы допускаемой относительной погрешности часов, % |
±0,01 |
Таблица 4 - Технические характеристики
|
Условия эксплуатации: | |
|
- температура окружающего воздуха,°С |
от -10 до +50 |
|
- относительная влажность, % |
80 при 35 °С и более низких температурах |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Электропитание, В |
220+22 z . 33 (непосредственно или через сетевые адаптеры) |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
40000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Состав комплекса измерительного ЛОГИКА 1764
|
Наименование |
Количество |
|
Корректор |
1 шт. |
|
Адаптер измерительный |
от 0 до 2 шт |
|
Преобразователи расхода |
от 1 до 12 шт |
|
Преобразователи разности давлений |
от 0 до 16 шт. |
|
Преобразователи давления |
от 1 до 16 шт. |
|
Преобразователи температуры |
от 1 до 12 шт. |
|
Барьеры искрозащиты |
от 0 до 24 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.041 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.041 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
Поверка
осуществляется по документу РАЖГ.421431.041 РЭ "Комплексы измерительные ЛОГИКА 1764.
Руководство по эксплуатации" (раздел 6 "Методика поверки" с изменением №1), утвержденному ФГУП "ВНИИМС" 14.12.2017 г.
Основные средства поверки:
- эталоны и вспомогательное оборудование для поверки комплексов не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав комплексов;
- при поверке средств измерений, составных частей комплекса, применяются средства поверки в соответствии с документами на поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт ИК.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.586.1-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования
ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования
ГОСТ 8.586.4-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГСССД МР 118-05 Методика расчета плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей
ТУ 4217-099-23041473-2016 Комплексы измерительные ЛОГИКА 1764. Технические условия
