Набор мер толщины покрытий золота на стали
| Номер в ГРСИ РФ: | 67250-17 |
|---|---|
| Производитель / заявитель: | АО "НПО ЭНЕРГОМАШ им.акад.В.П.Глушко", г.Химки |
|
67250-17: Описание типа
2017-67250-17.pdf
|
Скачать | 124.7 КБ |
Набор мер толщины покрытий золота на стали (далее по тексту - меры) предназначен для воспроизведения размера толщины покрытия и используется для настройки толщиномеров покрытий.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67250-17 | ||||||
| Наименование | Набор мер толщины покрытий золота на стали | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f02594b4-c390-3ec3-3216-83b8c6f431e3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО "НПО ЭНЕРГОМАШ им.акад.В.П.Глушко", РОССИЯ, г.Химки
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67250-17: Описание типа
2017-67250-17.pdf
|
Скачать | 124.7 КБ |
Описание типа
Назначение
Набор мер толщины покрытий золота на стали (далее по тексту - меры) предназначен для воспроизведения размера толщины покрытия и используется для настройки толщиномеров покрытий.
Описание
Принцип действия основан на воспроизведении заданных размеров толщины покрытий.
Конструктивно мера представляет собой основание из стали с нанесенным на среднюю часть покрытием заданной толщины из золота. Набор состоит из девяти мер с разной толщиной покрытия. На каждую меру с торца нанесен номер.

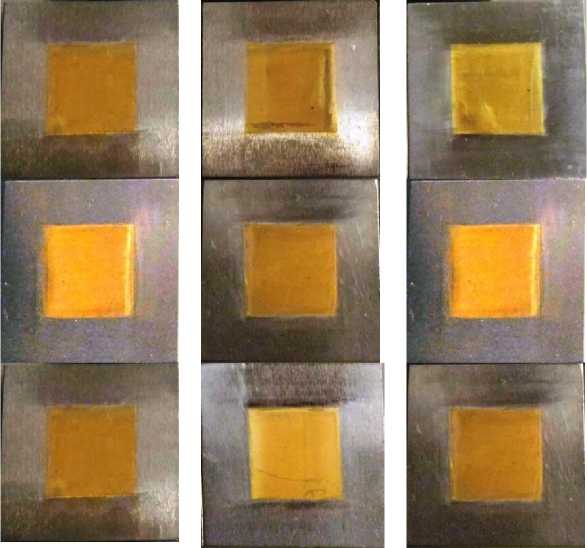

Внешний вид мер показан на рисунке 1.
Рисунок 1 - Общий вид мер
Пломбирование наборов мер толщины покрытий золота на стали не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики мер
|
Наименование характеристики |
Значение |
|
Номинальные значения толщины покрытий в наборе, мкм |
2,5; 3,0; 3,5; 6,0; 7,0; 8,5; 10,5; 11,5; 13,0 |
|
Допускаемое отклонение действительных значений толщины покрытий от номинальных, %, не более |
±15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины покрытий, мкм |
±1 |
|
Наименование характеристики |
Значение |
|
Г абаритные размеры основания, мм, не более | |
|
длина |
40 |
|
ширина |
40 |
|
высота |
10 |
|
Г абаритные размеры покрытия, мм, не более | |
|
длина |
20 |
|
ширина |
20 |
|
Масса меры, г, не более |
250 |
|
Диапазон рабочих температур, °С |
от +15 до +25 |
Знак утверждения типа
наносится на футляр, в котором размещены меры, методом наклейки и на паспорт методом печати.
Комплектность
Таблица 2 - Комплектность набора мер толщины покрытий золота на стали
|
Наименование |
Количество, шт. |
|
Набор мер толщины покрытий золота на стали |
1 |
|
Футляр |
1 |
|
Паспорт |
1 экз. |
Поверка
осуществляется по МИ 1903-97 «Рекомендация. ГСИ. Эталоны толщины покрытий. Методика поверки».
Основное средство поверки: прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf, эталон 1 разряда по Р 50.2.006-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм
