Уровнемеры магнитострикционные многопараметрические ВЕКТОР
| Номер в ГРСИ РФ: | 67382-17 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "ОКБ Вектор", г. Москва |
Уровнемеры магнитострикционные многопараметрические ВЕКТОР предназначены для измерений уровня жидкости, температуры и гидростатического давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67382-17 |
| Действует | по 02.05.2027 |
| Наименование | Уровнемеры магнитострикционные многопараметрические |
| Модель | ВЕКТОР |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d6c6a154-49c6-a05b-4e82-142a8ec351ab |
Производитель / Заявитель
Общество с ограниченной ответственностью "ОКБ Вектор" (ООО "ОКБ Вектор"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
9399
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9343 (99%) |
| Неуспешных поверок (СИ непригодно) | 56 (1 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
67382-17: Описание типа
2024-67382-17.pdf
|
Скачать | 583.2 КБ | |
|
67382-17: Методика поверки
2021-mp67382-17.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Уровнемеры магнитострикционные многопараметрические ВЕКТОР предназначены для измерений уровня жидкости, температуры и гидростатического давления.
Описание
Принцип действия уровнемеров магнитострикционных
многопараметрических ВЕКТОР основан на магнитострикционном эффекте, при котором вдоль волновода из магнитострикционного материала установлены поплавки с постоянными магнитами.
Уровнемеры магнитострикционные многопараметрические ВЕКТОР состоят из: измерительного элемента (волновода); электронного блока; поплавка (от 1 до 3). В зависимости от модификации уровнемеры могут включать в себя: преобразователи сопротивления (термометры) многоточечные; преобразователи (датчики) давления измерительные EJX110A, датчики давления Метран-150, датчики давления ЭМИС-БАР, преобразователи давления измерительные DMD 331D, преобразователи давления измерительные ЭЛЕМЕР-АИР-30М.
Уровнемеры магнитострикционные многопараметрические ВЕКТОР изготавливаются в следующих модификациях:
- ВЕКТОРХХХХН(и)-0-Х-Х - предназначены для измерений уровня жидкости и уровня границы раздела жидких сред;
- ВЕКТОРХХХХН(и)-ДТ-Х-Х - предназначены для измерений уровня жидкости, уровня границы раздела жидких сред и температуры;
- ВЕКТОРХХХХН(и)-ДПТ-Х-Х - предназначены для измерений уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисления средней плотности по столбу жидкости.
Уровнемеры магнитострикционные многопараметрические имеют следующую структура обозначения: ВЕКТОРХХ1ХХ2Х3 - Х4 - ХХ5 - Хб:
ХХ1 - тип измерительного элемента:
- 10 - жесткий измерительный элемент, нержавеющая сталь AISI.316;
- 11 - жесткий измерительный элемент, нержавеющая сталь AISI.316, чехол PFA;
- 12 - жесткий измерительный элемент, нержавеющая сталь AISI.316, герметичное покрытие PFA (для агрессивных сред);
- 21 - гибкий измерительный элемент, нержавеющая сталь AISI.316, чехол PFA;
- 22 - гибкий измерительный элемент, PFA (для агрессивных сред);
- 23 - гибкий измерительный элемент из нержавеющей стали (содержит элементы PFA).
XX2 - диаметр измерительного элемента:
- 06 - диаметр измерительного элемента 6 мм;
- 08 - диаметр измерительного элемента 8 мм;
- 10 - диаметр измерительного элемента 10 мм;
- 12 - диаметр измерительного элемента 12 мм;
- 13 - диаметр измерительного элемента 13 мм;
- 14 - диаметр измерительного элемента 14 мм.
Хз - выходной сигнал уровнемера:
- H - токовый выход от 4 до 20 мА, поддержка протокола HART;
- U - поддержка протокола RS-485 с ModBus RTU.
Х4 - модификация:
- 0 - измерение уровня жидкости и уровня границы раздела жидких сред;
- ДТ - измерение уровня жидкости, уровня границы раздела жидких сред и температуры;
- ДПТ - измерение уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисление средней плотности.
Х5 - тип взрывозащиты:
- Ex - искробезопасная электрическая цепь уровня «0Ex ia IIB Т5...Т1 Ga X»;
- Вн - взрывонепроницаемая оболочка уровня «0/1 Ex ia/db IIB Т5...Т1 Ga/Gb X».
Хб - температурное исполнение:
- 0 - температура измеряемой среды, °С: от минус 45 до плюс 85;
- Т1 - температура измеряемой среды, °С: от минус 45 до плюс 200;
- Т2 - температура измеряемой среды, °С: от минус 45 до плюс 450.
Нанесение знака поверки на уровнемеры магнитострикционные
многопараметрические ВЕКТОР не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки в виде значного цифрового формата на маркировочной табличке.
Общий вид средства измерений представлен на рисунках 1 - 6.

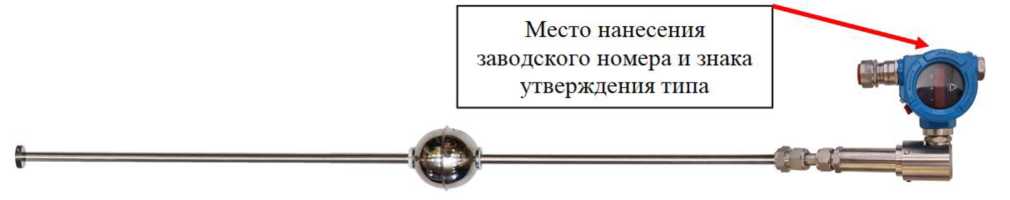

Рисунок 1- Уровнемеры
BEKT0P10XXH(U)-0-X-0, BEKTOP11XXH(U)-0-X-0, BEKTOP12XXH(U)-0-X-0, ВЕКТОР10ХХН(и)-ДТ-Х-0, ВЕКТОР11 XXH(U)- ДТ-Х-0,ВЕКТОР12ХХН(и)-ДТ-Х-0 с жестким измерительным элементом

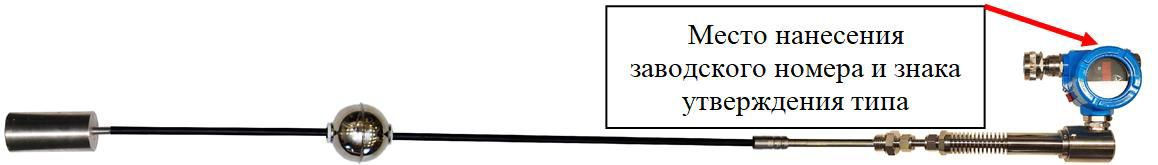

Рисунок 2 - Уровнемеры
ВЕКТОР21ХХН(и)-0-Х-0, ВЕКТОР22ХХН(и)-0-Х-0, ВЕКТОР23ХХН(и)-0-Х-0, ВЕКТОР21 ХХН(и)-ДТ-Х-0, ВЕКТОР22ХХН(и)-ДТ-Х-0, ВЕКТОР23ХХН(и)-ДТ-Х-0 с гибким измерительным элементом
Место нанесения заводского номера и знака утверждения типа

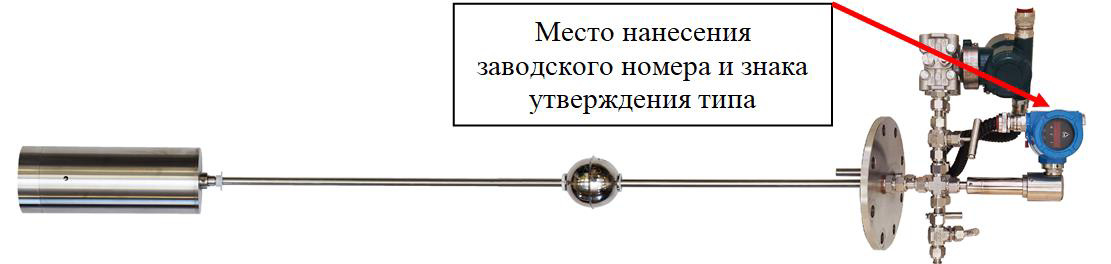

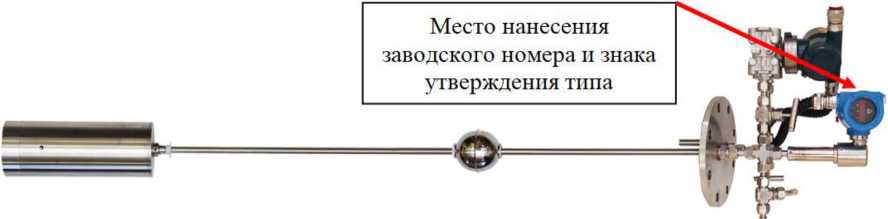

Рисунок 3 - Уровнемеры ВЕКТОР10ХХН(и)-ДПТ-Х-0, ВЕКТОР11ХХН(и)-ДПТ-Х-0
с жестким измерительным элементом

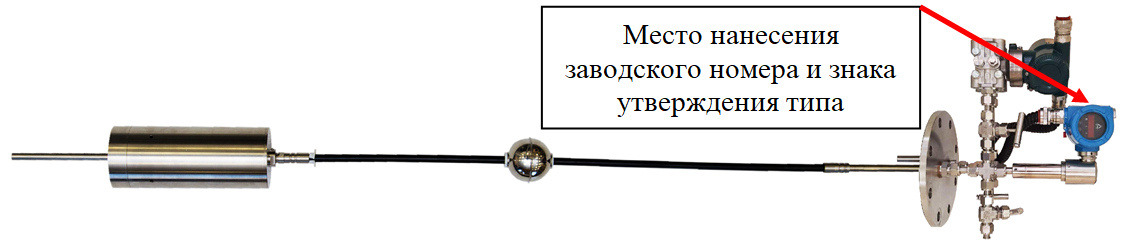

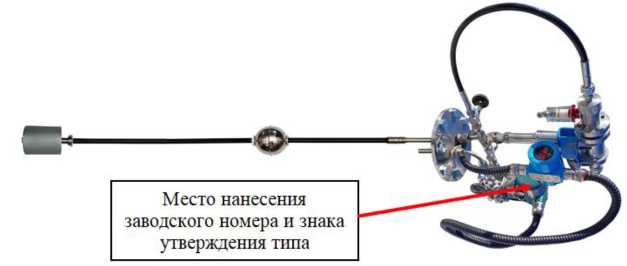

Рисунок 4 - Уровнемеры ВЕКТОР21ХХХ-ДПТ-Х-0 с гибким измерительным элементом
Рисунок 5 - Уровнемеры
ВЕКТОР21 XXH(U)-0-X-T1, ВЕКТОР22ХХН(и)-0-Х-Т1, ВЕКТОР23ХХН(и)-0-Х-Т1 с гибким измерительным элементом

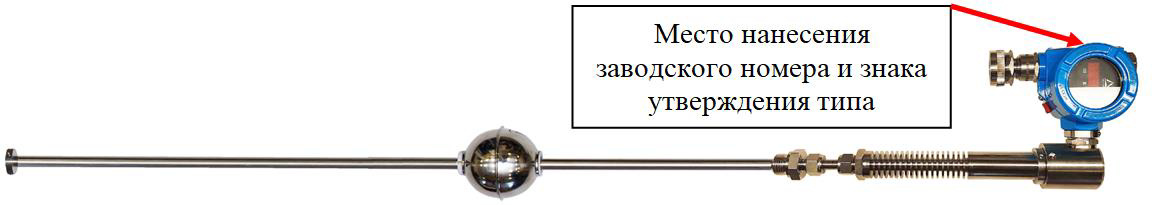

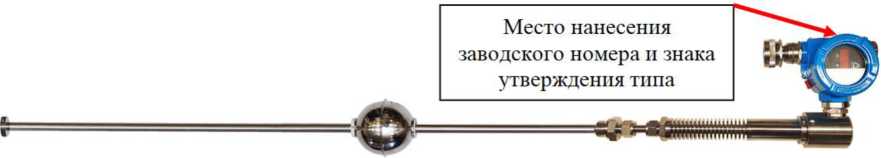

Рисунок 6 - Уровнемеры
ВЕКТОР10ХХН(и)-0-Х-Т1, ВЕКТОР11ХХН(и)-0-Х-Т1, ВЕКТОР12ХХН(и)-0-Х-Т1,
ВЕКТОР10ХХН(и)-0-Х-Т2, ВЕКТОР11ХХН(и)-0-Х-Т2, ВЕКТОР12ХХН(и)-0-Х-Т2
с жестким измерительным элементом
Пломбирование уровнемеров магнитострикционных многопараметрических ВЕКТОР не предусмотрено.
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи информации об измерениях.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
ПЛП ВЕКТОР1ХХХН |
ПЛП ВЕКТОР2ХХХН |
ПЛП ВЕКТОР1ХХХи |
ПЛП ВЕКТОР2ХХХи | |
|
Идентификационное наименование ПО |
PLP_1000H |
PLP_2000H |
PLP_1000U |
PLP_2000U |
|
Номер версии (идентификационный номер) ПО |
не ниже v12 | |||
|
Цифровой идентификатор ПО (контрольная сумма) |
48270(BC8E) |
42077(A45D) |
22604(584C) |
13496(34B8) |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкости, мм |
от 50 до 25000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости при использовании RS-485 с поддержкой ModBus RTU или HART, мм |
±1; ±31) |
|
Пределы допускаемой приведенной основной погрешности измерений уровня жидкости от диапазона измерений при использовании токового выхода от 4 до 20 мА, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня жидкости, вызванной отклонением температуры окружающей среды на каждые 10 °С от 20 °С при использовании токового выхода от 4 до 20 мА, % |
±0,005 |
|
Диапазон измерений температуры жидкости для модификаций ВЕКТОРХХХХН(и)-ДТ-Х-Х и ВЕКТОРХХХХН(и)-ДПТ-Х-Х, °С |
от -45 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Диапазон измерений гидростатического давления, кПа: - жесткий измерительный элемент - гибкий измерительный элемент |
от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 | |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления (определяется входящим в состав ВЕКТОРХХХХН(и)-ДПТ-Х-Х преобразователем (датчиком) давления), % |
EJX110A |
±0,04 |
|
DMD 331D |
±0,075 | |
|
ЭЛЕМЕР-АИР-30М |
±0,075 | |
|
ЭМИС-БАР |
±0,04; ±0,065 | |
|
Метран-150 |
±0,075 | |
|
Верхний предел вычислений средней плотности жидкости, кг/м3 |
1500 | |
|
Пределы допускаемой абсолютной погрешности вычислений средней плотности жидкости, кг/м3 |
A P ±Л P 2) Л/’~А ,, . 2) g ■ (h ± Л h) | |
|
1) При периодической поверке на месте эксплуатации 2) где ро -значение плотности жидкости по паспорту (нормативным документам), либо измеренное в лабораторных условиях, кг/м3, Р - гидростатическое давление (величина, измеренная преобразователем (датчиком) давления), Па; АР - основная абсолютная погрешность измерения давления, Па, рассчитанная по формуле P ■ — ЛР = -—t- 100 где yP — приведенная погрешность измерения входящего в состав уровнемера ВЕКТОРХХХХН(и)-ДПТ-Х-Х датчика давления, %; Pn - диапазон измерений датчика давления, Па; g - ускорение свободного падения равное 9,80665 м/с2; h - высота столба жидкости в резервуаре (уровень), м, измеренная уровнемером; Ah - основная абсолютная погрешность измерений уровня | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина измерительного элемента, мм, не более - ВЕКТОР10ХХН(и)-0-Х-Х, ВЕКТОР 10ХХН(и)-ДТ-Х-Х, ВЕКТОР 10ХХН(и)-ДПТ-Х-Х, ВЕКТОР11ХХН(и)-0-Х-Х, ВЕКТОР11ХХН(и)-ДТ-Х-Х, ВЕКТОР11ХХН(и)-ДПТ-Х-Х, ВЕКТОР12ХХН(и)-0-Х-Х, ВЕКТОР12ХХН(и)-ДТ-Х-Х, ВЕКТОР12ХХН(и)-ДПТ-Х-Х - ВЕКТОР21ХХН(и)-0-Х-Х, ВЕКТОР21ХХН(и)-ДТ-Х-Х, ВЕКТОР21ХХН(и)-ДПТ-Х-Х, ВЕКТОР22ХХН(и)-0-Х-Х, ВЕКТОР22ХХН(и)-ДТ-Х-Х, ВЕКТОР22ХХН(и)-ДПТ-Х-Х, ВЕКТОР23ХХН(и)-0-Х-Х, ВЕКТОР23ХХН(и)-ДТ-Х-Х, ВЕКТОР23ХХН(и)-ДПТ-Х-Х |
6000 25500 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от -55 до +85 |
|
Температура рабочей среды (измеряемой жидкости), °С - BEKTOP21XXH(U)-0-X-T1, BEKTOP22XXH(U)-0-X-T1, BEKTOP23XXH(U)-0-X-T1 - BEKTOP10XXH(U)-0-X-T1, BEKTOP11XXH(U)-0-X-T1, BEKTOP12XXH(U)-0-X-T1 - BEKTOP10XXH(U)-0-X-T2 - остальные модификации |
от -45 до +135 от -45 до +200 от -45 до +450 от -45 до +100 |
|
Габаритные размеры (без учета длины измерительного элемента (волновода)), мм, не более - BEKTOPXXXXH(U)-0-X-0 и BEKTOPXXXXH(U)^T-X-0 - BEKTOPXXXXH(U)-0-X-T1, BEKTOPXXXXH(U)-0-X-T1 и BEKTOPXXXXH(U)-0-X-T2 - BEKTOI’XXXXI 1(Е)-ДПТ-Х-0 |
260x135x105 360x135x105 370x480x215 |
|
Масса (без учета массы измерительного элемента (волновода)), кг, не более - BEKTOPXXXXH(U)-0-X-X и BEKTOPXXXXH(U)^T-X-0 - bektoi’xxxxi кеедпт-х-о |
5 15 |
|
Маркировка взрывозащиты - BEKTOPXXXXH-0-Ex-X, BEKTOPXXXXH-ДТ-Ех-Х, BEKTOPXXXXH-ДПТ-Ех-Х - BEKTOPXXXXH(U)-0-Bн-X, BEKTOPXXXXH(U)-ДT-Bн-X, BЕКTOРXXXXH(U)-ДПT-Bн-X |
0Ex ia IIB Т5...Т1 Ga X 0/1 Ex ia/d IIB T5...T1 Ga/Gb X |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
|
Срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на шильдик уровнемера методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитострикционный многопараметрический BEKTOP |
BEKTOPXXXXX-X-X-X |
1 шт. |
|
Руководство по эксплуатации |
BrAP.407533.010 РЭ |
1 экз. |
|
Инструкция по монтажу / демонтажу и подключению |
BrAP.407533.001 ИМ |
1 экз. |
|
Паспорт |
BГAP.407533.010 ПС |
1 экз. |
|
Руководство оператора |
BrAP.407533.001 РО |
1 экз. |
|
Руководство по эксплуатации преобразователя (датчика) давления измерительного |
_ |
по заказу |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Паспорт преобразователя (датчика) давления измерительного |
_ |
по заказу |
|
Комплект монтажных частей |
_ |
в соответствии с заказом |
|
Тара |
ВГАР.320005.003 или ВГАР.320005.004 |
1 шт. |
Сведения о методах измерений
приведены в п. 4.2 «Принцип работы уровнемеров ВЕКТОР» руководства по эксплуатации ВГАР.407533.010 РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов» (часть 1);
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 4214-001-38352196-2016 Уровнемеры магнитострикционные многопараметрические ВЕКТОР. Технические условия.
