Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60
| Номер в ГРСИ РФ: | 67386-17 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Саханефтегазсбыт", г.Якутск |
|
67386-17: Описание типа
2017-67386-17.pdf
|
Скачать | 207.5 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67386-17 | ||||||||||||||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||||||||||||||||||||
| Модель | РГС-50, РГС-60 | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0aa6c505-fa06-3401-4db9-4990d7dab1eb | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
АО "Саханефтегазсбыт", РОССИЯ, г.Якутск
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67386-17: Описание типа
2017-67386-17.pdf
|
Скачать | 207.5 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрической стенки и двух днищ. Форма днищ:
- плоские (РГС-50);
- конические (РГС-60).
Цилиндрическая стенка резервуаров включает в себя:
- шесть поясов рулонной сборки (РГС-50);
- семь поясов рулонной сборки (РГС-60).
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 расположены в филиалах «Ленская нефтебаза» АО «Саханефтегазсбыт».
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 представлен на рисунках: 1, 2.
Таблица 1
|
Номер резервуара |
Место расположения |
|
1 |
2 |
|
Резервуары стальные горизонтальные цилиндрические РГС-50 | |
|
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, |
АЗС 48, Республика Саха (Якутия), г. Ленск |
|
187 |
КАЗС, Республика Саха (Якутия), Ленский район, п. Витим |
|
8а, 9а |
Нефтесклад, Республика Саха (Якутия), Оленекский район, п. Оленек |
|
Резервуары стальные горизонтальные цилиндрические РГС-60 | |
|
201, 202, 203, 204, 205, 206, 208, 209, 210, 212, 213 |
КАЗС, Республика Саха (Якутия), Ленский район, п. Витим |
|
1, 2, 3, 4, 5, 6, 7, 10, 11, 12, 13, 14 |
Нефтесклад, Республика Саха (Якутия), Оленекский район, п. Оленек |

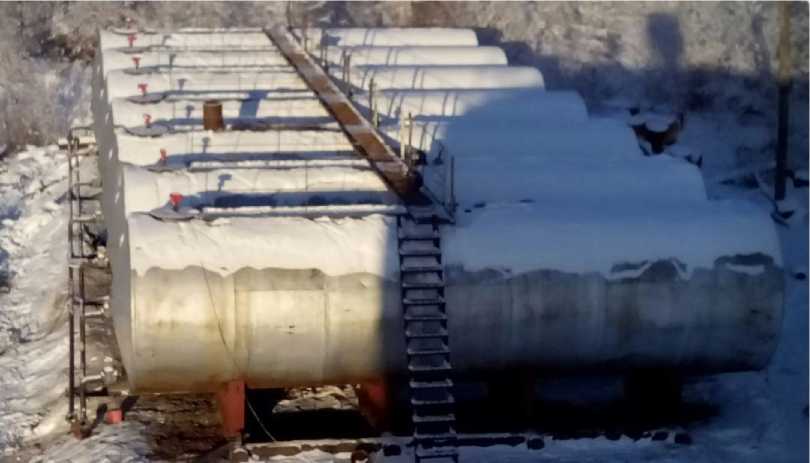

Рисунок 1 - Общий вид резервуара РГС-50
Рисунок 2 - Общий вид резервуара РГС-60
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-50 |
РГС-60 | |
|
Номинальная вместимость, м3 |
50 |
60 |
|
Пределы допускаемой относительной погрешности вместимости, % |
±0,25 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-50 |
РГС-60 | |
|
Средний срок службы, лет, не менее |
30 | |
|
Условия эксплуатации: | ||
|
Температура окружающего воздуха, °С |
- 40 до + 40 | |
|
Атмосферное давление, кПа |
от 84 до 106,7 | |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Количество, шт. |
Обозначение |
|
Резервуар стальной горизонтальный цилиндрический. |
15 |
РГС-50 |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт. |
15 |
РГС-50 |
|
Градуировочная таблица |
15 | |
|
Резервуар стальной горизонтальный цилиндрический. |
23 |
РГС-60 |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт. |
23 |
РГС-60 |
|
Градуировочная таблица |
23 |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 100 м;
- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 30 м;
- государственный рабочий эталон единицы толщины 2 разряда в диапазоне значений от 0,8 до 20 мм;
- государственный рабочий эталон единицы длины 4 разряда в диапазоне значений от 1,6 до 10 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
Нормативные документы
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
