Мерники металлические эталонные 1-го разряда М1Р
| Номер в ГРСИ РФ: | 67392-17 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | ООО "Контур-М", г.Казань |
Мерники металлические эталонные 1-го разряда М1Р предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67392-17 |
| Действует | по 02.05.2032 |
| Наименование | Мерники металлические эталонные 1-го разряда |
| Модель | М1Р |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a07150fa-ca26-5f54-d80c-b9dc7d4674f0 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Контур-М» (ООО«Контур-М»), г. Казань.
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 764 (97%) |
| Неуспешных поверок (СИ непригодно) | 23 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67392-17: Описание типа
2024-67392-17-1.pdf
|
Скачать | 480.2 КБ | |
|
67392-17: Методика поверки
2022-mp67392-17.pdf
|
Скачать | 69.1 КБ |
Описание типа
Назначение
Мерники металлические эталонные 1-го разряда М1Р предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости.
Описание
Принцип действия мерников металлических эталонных 1-го разряда М1Р основан на измерении объема жидкости методом налива и слива. При передаче единицы объема жидкости средствам измерений измеряемую среду подают в предварительно смоченный водой мерник металлический эталонный 1-го разряда М1Р через наливной кран или горловину. После заполнения мерника металлического эталонного 1-го разряда М1Р до отметки номинальной вместимости, или иной вместимости по шкале, измеряемую среду сливают через сливной кран сплошной струей в средство измерений (метод налива) с последующей выдержкой 1 минуту на слив капель, либо выливая измеряемую среду из средства измерений в мерник металлический эталонный 1-го разряда М1Р (метод слива).
Мерники металлические эталонные 1-го разряда М1Р состоят из резервуара, измерительной горловины, рамы, ампулы уровня, сливного и/или наливного кранов. Сверху резервуара крепится ампула уровня для контроля установки мерников металлических эталонных 1-го разряда М1Р в вертикальное положение. Резервуары мерников металлических эталонных 1-го разряда М1Р устанавливаются на раму и, с помощью домкратов, выставляютсяв вертикальное положение по ампулам уровня. Рама мерников металлических эталонных 1-го разряда М1Р может оснащаться колесами.
Мерники металлические эталонные 1-го разряда М1Р имеют три исполнения:
- комплектуемые прозрачной горловиной с отметкой номинальной вместимости или горловиной с прозрачными окнами с отметкой номинальной вместимости, имеют шифр 01;
- комплектуемые переливной горловиной, срезанной на уровне, соответствующем номинальной вместимости мерника, имеют шифр 02;
- комплектуемые горловиной с прозрачными окнами и шкалой с отметками вместимости или непрозрачной горловиной с уровнемерной трубкой и шкалой с отметками вместимости, имеют шифр 03.
Мерники металлические эталонные 1-го разряда М1Р маркируются следующим образом:
|
Мерник металлический эталонный 1-го разряда М1Р |
- х |
- У |
|
1 |
2 |
3 |
1 - наименование и тип;
2 - номинальная вместимость мерника металлического эталонного 1 -го разряда при температуре плюс 20 °С, дм3;
3 - шифр исполнения.
Общий вид мерников металлических эталонных 1-го разряда М1Р представлен на рисунке 1.
Пломбирование мерников металлических эталонных 1-го разряда М1Р осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через отверстия в сливном и наливном кране, отверстия в болтах на горловине мерника и давлением на мастику, расположенную на винте регулировки шкалы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

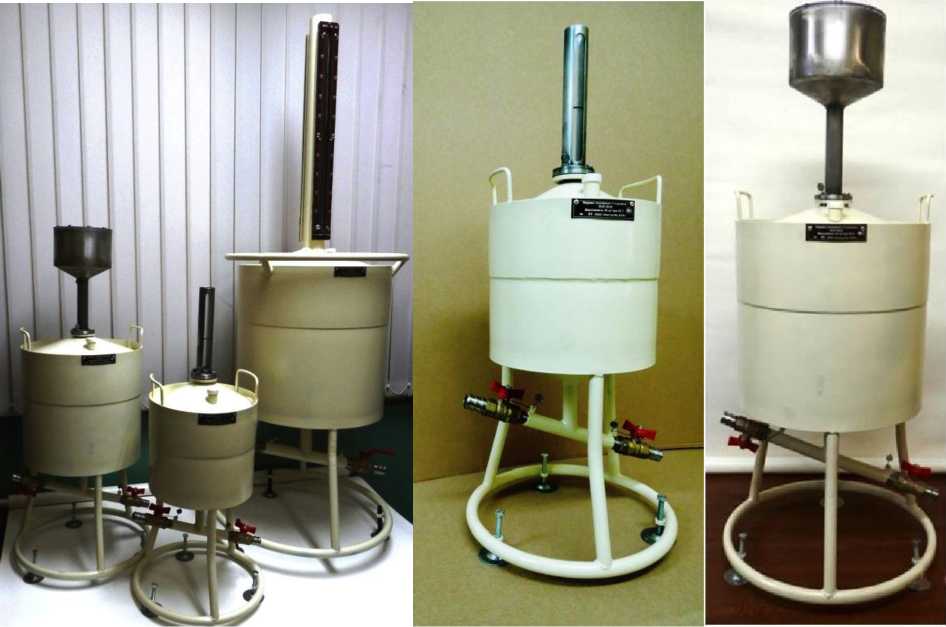

Рисунок 1 - Общий вид мерников металлических эталонных 1-го разряда М1Р

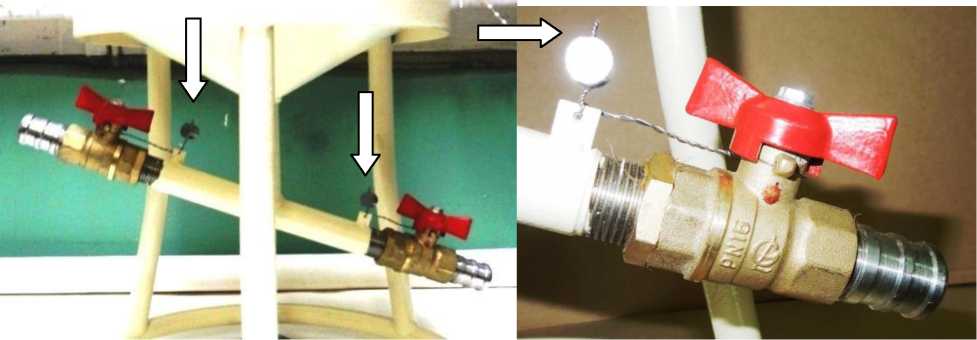

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 1-го разряда М1Р

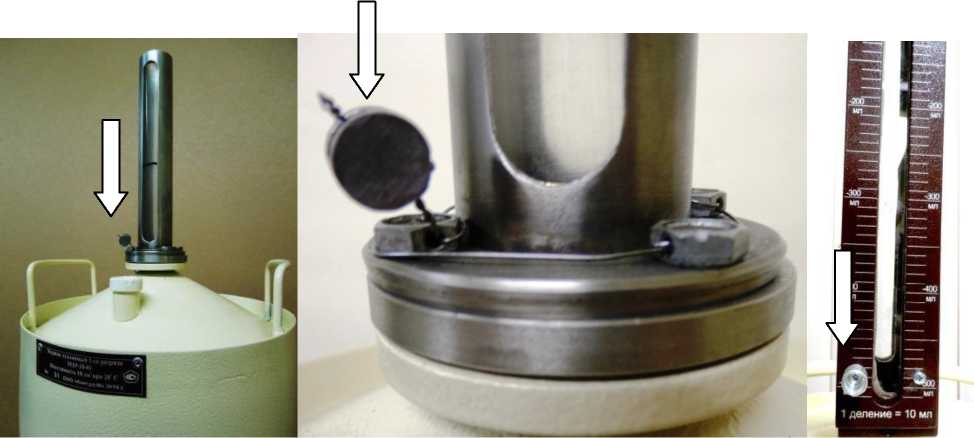

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 1-го разряда М1Р
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость при температуре +20 °С, дм3 |
от 2 до 1000 |
|
Пределы допускаемой относительной погрешности измерений объема при температуре +20 °С, %, не более |
±0,02 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
вода и другие неагрессивные жидкости по отношению к материалам мерников |
|
Температура измеряемой среды, оС |
от +10 до +30 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
2500 1300 1300 (габаритные размеры в зависимости от номинальной вместимости мерника указываются в паспорте) |
|
Масса, кг, не более |
260 (масса в зависимости от номинальной вместимости мерника указывается в паспорте) |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +10 до +30 от 30 до 80 от 84 до 106 |
|
Средний срок службы, лет |
10 |
Градуированная часть горловины мерника не превышает 1% вместимости вверх и вниз от отметки номинальной вместимости.
Знак утверждения типа
наносится на маркировочную табличку, закрепленную в верхней части резервуара мерника металлического эталонного 1-го разряда М1Р, методом гравировки и по центру в верхней части титульного листа паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический эталонный 1-го разряда М1Р |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ 8.470-82 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объема жидкости;
ТУ 4381-010-50618805-16 Мерники металлические эталонные 1-го разряда М1Р. Технические условия.
