Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ
| Номер в ГРСИ РФ: | 67489-17 |
|---|---|
| Производитель / заявитель: | ЗАО ИТЦ "Континуум+", г.Ярославль |
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ (далее по тексту комплексы) предназначены для измерений высокого напряжения постоянного и переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67489-17 |
| Действует | по 10.05.2027 |
| Наименование | Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы |
| Модель | ИТЭР КМБТ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fe4f5c86-32a1-9ed9-dc84-2cd411fef1e4 |
Производитель / Заявитель
Закрытое акционерное общество Инженерно-технический центр "КОНТИНУУМ" (ЗАО "ИТЦ Континуум"), г. Ярославль
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 95 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
67489-17: Описание типа
2018-67489-17.pdf
|
Скачать | 194.6 КБ | |
|
67489-17: Методика поверки
2018-mp67489-17.pdf
|
Скачать | 654.1 КБ |
Описание типа
Назначение
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ (далее по тексту комплексы) предназначены для измерений высокого напряжения постоянного и переменного тока промышленной частоты.
Описание
Принцип действия комплексов основан на методе емкостно-омического преобразования высокого напряжения с последующей дискретизацией и переводом сигнала в цифровой код.
Комплекс состоит из блока высоковольтного и блока вычислительного.
Блок высоковольтный собран по схеме резистивно-емкостного масштабного преобразователя и имеет секционную структуру. Блок высоковольтный состоит из высоковольтного и низковольтного плеч, размещенных в электроизоляционном и металлическом корпусах соответственно. Высоковольтное плечо собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено изолирующим наполнителем. Корпус низковольтного плеча служит основанием блока и выполнен без применения наполнителя.
Для подключения к источнику высокого напряжения в блоке высоковольтном предусмотрен электрод, выполненный в виде металлического диска со скругленными краями. Для подключения низковольтного плеча к измерительному входу блока вычислительного используется соединительный кабель.
Блок вычислительный представляет собой электронное устройство на базе микропроцессора. Блок вычислительный обеспечивает:
- синхронизацию внутренних часов с внешним источником точного времени по интерфейсу синхронизации (1PPS);
- синхронизированное с внутренними часами аналогово-цифровое преобразование сигнала напряжения с измерительного входа в цифровой код;
- отправку через коммуникационный интерфейс приведенных к физической величине мгновенных значений напряжения в цифровом формате, соответствующем IEC 61850-9-2;
- запись осциллограмм по приходу оптического импульса и предоставление доступа к осциллограммам по протоколу FTP;
- определение аварийных ситуаций в системе заземления и управление устройством защитной автоматики.
Комплекс обеспечивает полную гальваническую развязку получателя измерительной информации по коммуникационному порту, а также источника точного времени по порту синхронизации, от высоковольтной измерительной части за счет применения волоконнооптических линий связи.
Комплексы выпускаются в следующих модификациях КМБТ-С, КМБТ-10 и КМБТ-15, которые отличаются номинальными значениями измеряемого напряжения и метрологическими характеристиками.
О бщий вид средства измерений представлен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлено на рисунке 2.

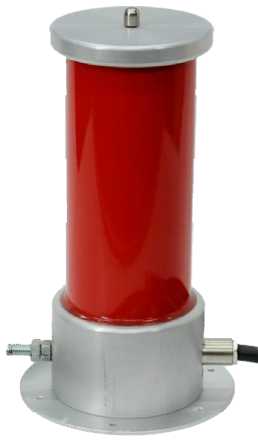

Блок высоковольтный

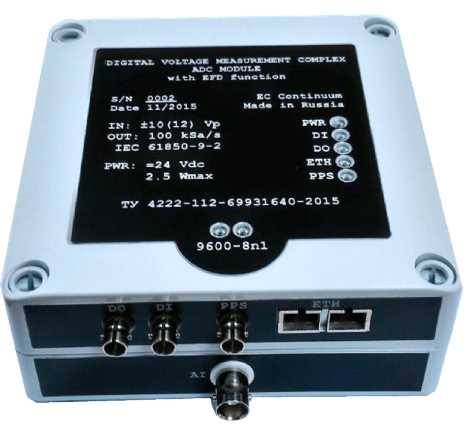

Блок вычислительный
Рисунок 1 - Общий вид средства измерений

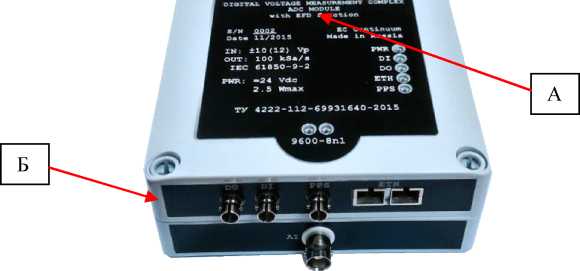

Рисунок 2 - Место пломбировки от несанкционированного доступа (Б) и обозначение места нанесения знака поверки (A)
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Номинальное значение напряжения постоянного тока UH=, кВ - модификация КМБТ-C |
2 |
|
- модификация КМБТ-10 |
10 |
|
- модификация КМБТ-15 |
15 |
|
Диапазон измерений напряжения постоянного тока, кВ - модификация КМБТ-C |
от 0,002 до 2,400 |
|
- модификация КМБТ-10 |
от 0,1 до 12,5 |
|
- модификация КМБТ-15 |
от 0,015 до 18,000 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока, % - модификация КМБТ-C от 0,00bUH= до 0,005-Uh= включ. |
±10,0 |
|
св. 0,005^Uh= до 0,010^Uh= включ. |
±5,0 |
|
св. 0,0bUH= до 0,05-Uh= включ. |
±1,0 |
|
св. 0,05^Uh= до 1,20-ин= включ. |
±0,1 |
|
- модификация КМБТ-10 от 0,0bUH= до 0,05-ин= включ. |
±1,50 |
|
св. 0,05^Uh= до 0,10^Uh= включ. |
±0,75 |
|
св. 0,10^Uh= до 1,25-Uh= включ. |
±0,50 |
|
- модификация КМБТ-15 от 0,00bUH= до 0,005-ин= включ. |
±10,0 |
|
св. 0,005^Uh= до 0,010^Uh= включ. |
±5,0 |
|
св. 0,0bUH= до 0,05-ин= включ. |
±1,0 |
|
св. 0,05^Uh= до 1,20-ин= включ. |
±0,1 |
|
Номинальное значение напряжения переменного тока промышленной частоты UH~, кВ - модификация КМБТ-C |
1,4 |
|
- модификация КМБТ-10 |
7,0 |
|
- модификация КМБТ-15 |
10,0 |
|
Диапазон измерений напряжения переменного тока промышленной частоты, кВ - модификация КМБТ-C |
от 0,014 до 1,700 |
|
- модификация КМБТ-10 |
от 0,07 до 8,75 |
|
- модификация КМБТ-15 |
от 0,1 до 12,0 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % - модификация КМБТ-C от 0,010^Uh~ до 0,050/Uh~ включ. |
±2,0 |
|
св. 0,050^Uh~ до 1,214-UH~ включ. |
±0,5 |
|
- модификация КМБТ-10 от 0,0bUH~ до 0,bUH~ включ. |
±3,0 |
|
св. 0,10^Uh~ до 1,25-Uh~ включ. |
±1,0 |
|
- модификация КМБТ-15 от 0,0bUH~ до 0,05-Uh~ включ. |
±2,0 |
|
св. 0,05^Uh~ до 1,20-Uh~ включ. |
±0,5 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой дополнительной погрешности изменений напряжения постоянного и переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Параметры электрического питания блока вычислительного: | |
|
- напряжение постоянного тока, В |
24±3 |
|
Потребляемая мощность блока вычислительного, В •А, не более |
15 |
|
Габаритные размеры, мм, не более | |
|
Блока вычислительного | |
|
- высота |
55 |
|
- ширина |
155 |
|
- длина |
155 |
|
Блока высоковольтного для модификаций КМБТ-10 и КМБТ-15 | |
|
- высота |
280 |
|
- диаметр Блока высоковольтного для модификации КМБТ-C |
150 |
|
- высота |
210 |
|
- диаметр |
150 |
|
Масса, кг, не более | |
|
Блока вычислительного |
1,6 |
|
Блока высоковольтного |
2,8 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +5 до +40 |
|
- относительная влажность, % |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ не менее, ч |
175 000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок вычислительный |
1 шт. | |
|
Блок высоковольтный |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 206.1-098-2016 с изменением №1 |
1 экз. |
Поверка
осуществляется по документу МП 206.1-098-2016 с изменением №1 «Комплексы измерения электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 апреля 2018 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008;
Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 1-го разряда по ГОСТ Р 8.833-2013;
Вторичный эталон по ГОСТ Р 8.833-2013;
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2015;
Рабочий эталон 1-го разряда по ГОСТ Р 8.832-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2409 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
КМБТ.112.115 ТУ. Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР для применения в системах оперативной коммутации тока и заземления. Технические условия.
