Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ

Назначение

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, а также открытые распределительные устройства (ОРУ) наружной установки и являются комплектующими изделиями.

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ - заземляемые, однофазные, электромагнитные, с литой изоляцией.

Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (от одной до трех), который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.

Магнитопровод трансформаторов стержневого типа, разрезной. Обмотки расположены на магнитопроводе концентрически.

Высоковольтный вывод «А» первичной обмотки трансформаторов конструктивного исполнения ЗНОЛ-СВЭЛ, расположен в центре верхней части корпуса.

Высоковольтный вывод «А» первичной обмотки трансформаторов конструктивного исполнения ЗНОЛП-СВЭЛ выполнен в виде защитного предохранительного устройства электромагнитного типа. Предохранительное устройство устанавливается в литой корпус трансформатора из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту предохранительного устройства от механических и климатических воздействий. Предохранительное устройство конструктивного исполнения с инверсным расположением высоковольтного вывода «А» устанавливается с противоположной стороны.

Конструктивное исполнение с возможностью переключения коэффициента трансформации реализовано в виде дополнительных выводов каждой из вторичных обмоток.

Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки расположены на клеммной площадке в передней торцевой части трансформатора внизу, а вывод заземления - с задней торцевой части. На выводы основных вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.

На опорной поверхности трансформатора имеются четыре втулки с резьбой М10 для крепления трансформатора к плите, в ячейке КРУ или на месте установки.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением первичной обмотки, мощностью, количеством обмоток.

Общий вид трансформаторов представлен на рисунках 1-2.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 3.

На трансформаторах имеется табличка технических данных.

Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 1 и 2 по ГОСТ 15150-69.

Рабочее положение трансформаторов в пространстве - любое (для трансформаторов категории размещения 1 по ГОСТ 15150 - вертикальное).

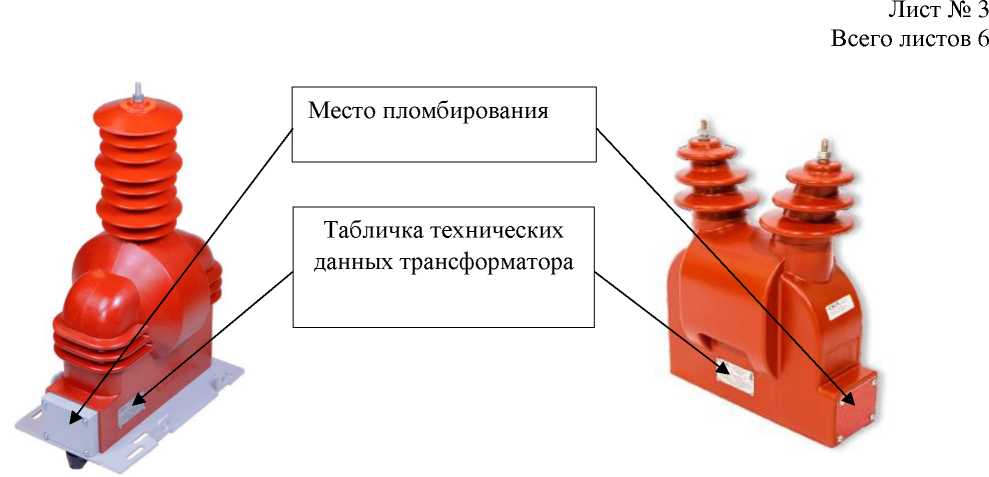

Место пломбирования

Место пломбирования

Табличка технических данных трансформатора

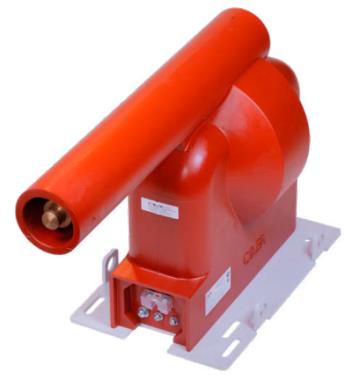

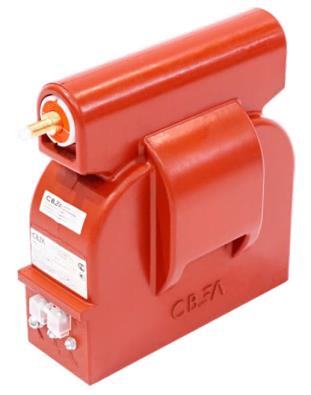

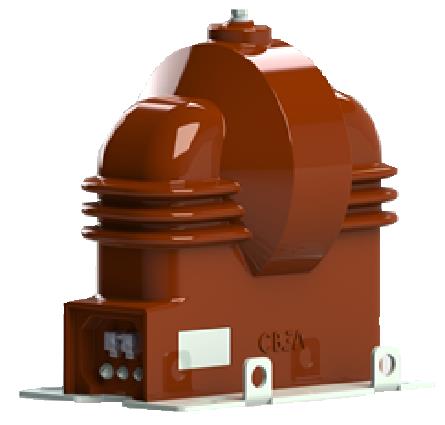

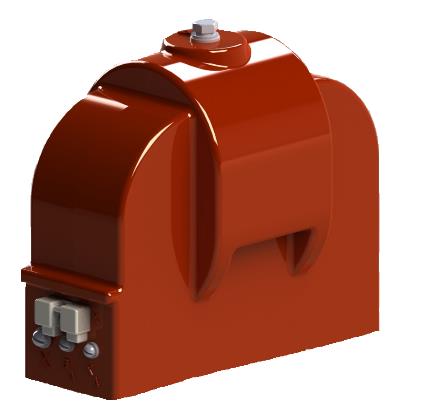

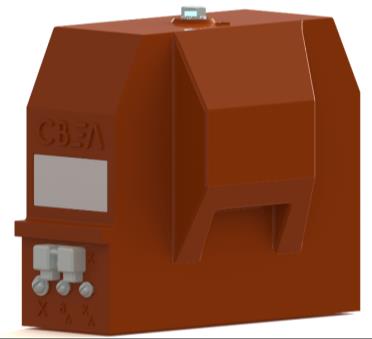

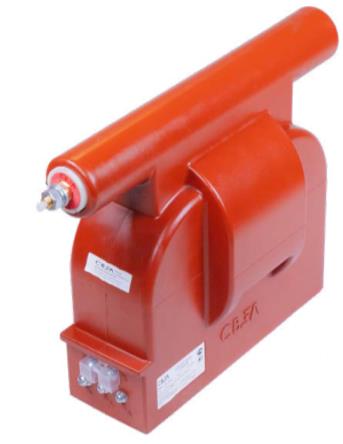

Рисунок 1 - Все модификации трансформаторов напряжения ЗНОЛ(П)-СВЭЛ категории размещения 2

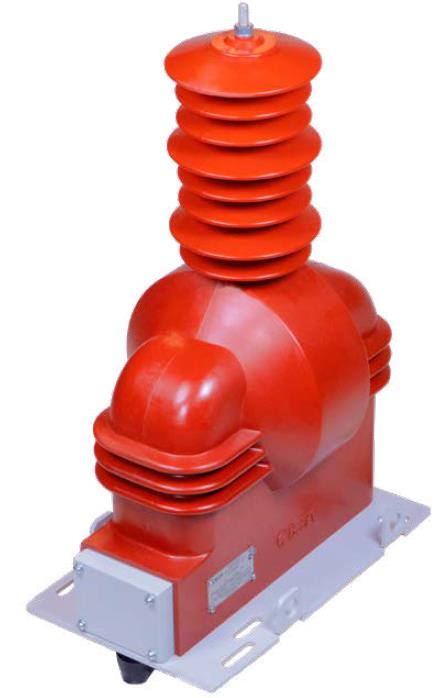

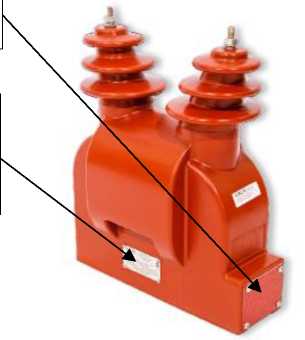

Рисунок 2 - Все модификации трансформаторов напряжения ЗНОЛ-СВЭЛ категории размещения 1

З Н О Л П - СВЭЛ - ХХ - М - Х - Х ХХ

। Климатическое исполнение и категория размещения по ГОСТ 15150-69_______________________________

----Номер конструктивного исполнения________________ -------Категория в зависимости от длины пути утечки

внешней изоляции по ГОСТ 9920_________________

(для категории размещения 1 по ГОСТ 15150-69)_____

----------Модифицированный (для стандартных исполнений обозначение не используется)_______________________

--------------- Класс напряжения_______________________________

---------------------- Товарный знак изготовителя --------------------------- Конструктивное исполнение с предохранительным устройством (для исполнений без предохранительного устройства обозначение не ставится)_________________

---------------------------- С литой изоляцией

---------------------------- Однофазный_________________________________

Напряжения_________________________________

--------------------------------- Заземляемый

Рисунок 3 - Структура условного обозначения трансформаторов напряжения ЗНОЛ(П)-СВЭЛ

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на табличку технических данных методом лазерной гравировки или типографическим способом.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов напряжения ЗНОЛ(П)-СВЭЛ

Таблица 2 - Основные технические характеристики трансформаторов напряжения

ЗНОЛ(П)-СВЭЛ________________________*_____________________________________

Знак утверждения типа

наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорт типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 руководства по эксплуатации «Трансформатор напряжения ЗНОЛ(П)-СВЭЛ категории размещения 2. Руководство по эксплуатации. 0ЭТ.461.001 РЭ» или «Трансформатор напряжения ЗНОЛ-СВЭЛ категории размещения 1. Руководство по эксплуатации. 0ЭТ.461.027 РЭ».

Нормативные документы

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»

«Технические условия 0ЭТ.591.001 ТУ Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ»
