Маршрутизаторы каналов связи РиМ 099.03
| Номер в ГРСИ РФ: | 67646-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Радио и Микроэлектроника" (РиМ), г.Новосибирск |
Маршрутизаторы каналов связи РиМ 099.03 (далее - МКС) предназначены для измерений времени в шкале времени UTC; измерений интервалов времени; сбора и хранения измерительной информации и данных, полученных от счетчиков электрической энергии и других измерительных компонентов автоматизированных систем (АС) коммерческого и технического учета электроэнергии, для дальнейшей их передачи в систему верхнего уровня АС.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67646-17 |
| Действует | по 02.06.2027 |
| Наименование | Маршрутизаторы каналов связи |
| Модель | РиМ 099.03 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 541e2bd0-620c-a8c0-9adc-48f9efb1cc25 |
Производитель / Заявитель
Акционерное общество "Радио и Микроэлектроника" (АО "РиМ"), г. Новосибирск
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
12 лет
с 11.2018
|
| Зарегистрировано поверок |
24293
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24293 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67646-17: Описание типа
2022-67646-17.pdf
|
Скачать | 341.2 КБ | |
|
67646-17: Методика поверки
2020-mp67646-17.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Маршрутизаторы каналов связи РиМ 099.03, (далее - МКС) предназначены для измерений времени в шкале времени UTC (SU); измерений интервалов времени; сбора и хранения измерительной информации и данных, полученных от счетчиков электрической энергии и других измерительных компонентов автоматизированных систем (АС) коммерческого и технического учета электроэнергии, для дальнейшей их передачи в систему верхнего уровня АС.
Описание
Принцип действия МКС при измерении времени заключается в периодической синхронизации шкалы времени встроенных часов реального времени МКС (далее - ЧРВ) со шкалой времени по протоколу NTP c источниками времени утвержденного типа (NTP серверы), работающие в режиме «Stratum2», прошедшими поверку или аттестованными и утвержденными в качестве рабочих эталонов 3-4 разряда, а также в автономном хранении синхронизованной шкалы времени. В качестве внешних эталонных часов используются устройства синхронизации по NTP (NTP-сервер).
МКС обеспечивают опрос устройств АС, накопление и сохранение в энергонезависимой памяти измерительной информации, данных о маршрутах передачи данных, номерах и типах используемых каналов, журналов событий устройств АС, а также передачу данных по регламенту, по запросу или спорадически (инициативно) на верхний уровень АС. Обмен данными осуществляется по интерфейсам.
Конструктивно МКС выполнены в корпусе, в котором имеется два отсека: отсек для подключения коммуникаторов к служебным интерфейсам и отсек для подключения линий связи к резидентным интерфейсам, и цепей питания трехфазной сети. Отсеки закрываются крышками и пломбируются. В случае подключения к служебному интерфейсу UPLC внешнего PLC коммуникатора обмен информацией с устройствами нижнего уровня АС осуществляется по трехфазной сети, используемой также для питания МКС.
МКС оснащены разъемом для подключения внешнего резервного источника питания напряжением 12 В - аккумуляторной батареи или источника бесперебойного питания.
МКС имеет аппаратную и программную блокировку доступа к измерительной информации.

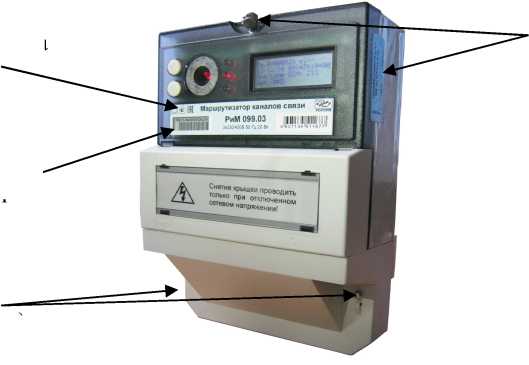

Общий вид МКС и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Заводской номер наносится промышленным способом (лазерная маркировка или с применением самоклеящихся всепогодных этикеток с термотрансферной печатью) на внешнюю сторону корпуса МКС в виде (формате) отображения 10 значимых цифр вместе с кодировкой данного номера в формате ITF-16 ГОСТ ISO/IEC 16390.
Знак поверки наносится в соответствующий раздел паспорта в соответствии с действующим законодательством.
заводского номера
Место нанесения знака
утверждения типа
Место нанесения
Места установки пломб изготовителя
Места установки контрольной пломбы (одна из двух показанных)
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение МКС (далее - ПО) реализует обмен данными с устройствами АС по стандарту МЭК 62056 (DLMS/COSEM) и по протоколу ВНКЛ.411711.011 ИС. Для интеграции с АСУ ТП, МКС поддерживает стандартные протоколы МЭК 60870-5-101 и МЭК 60870-5-104.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую части.
Измерительная информация, маршруты передачи данных, номера и типы используемых счетчиков электроэнергии и других измерительных компонентов АС, журналы событий, служебная информация сохраняются в базе данных МКС (далее - БД) в энергонезависимой памяти.
Результаты измерений, считанные с измерительных компонентов АС, не подвергаются математической обработке.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование программного обеспечения |
/cu/clock_module |
|
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
|
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
3e3e8984660e62ec86ab45e7d1080724 |
|
Идентификационное наименование программного обеспечения |
/usr/sbin/ntpdate |
П Продолжение таблицы 1
|
1 |
2 |
|
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
|
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
1338ae3e1f2e3c4a1b72758f024b2bc1 |
|
Идентификационное наименование программного обеспечения |
/usr/bin/md5sum |
|
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
|
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
fd83aac61 de4f3 db4422a3 a93 72c8326 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемых значений поправки часов после выполнения синхронизации, с |
±1,0 |
|
Пределы допускаемых значений хода часов, с/сут |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Среднее время восстановления работоспособности, ч, не более |
24 |
|
Максимальное количество опрашиваемых приборов учета (счетчики электрической энергии, интеллектуальные приборы учета электроэнергии и т.п.), штук, не менее |
750 |
|
Параметры электрического питания: - номинальное напряжение, В - рабочий диапазон фазных напряжений, В - номинальная частота, Г ц - рабочий диапазон частот, Г ц |
3х230/400 от 164 до 264 50 от 49,5 до 50,5 |
|
Активная потребляемая мощность, Вт, не более |
20 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
220000 |
|
Рабочие условия применения: - рабочий диапазон температур - верхнее значении относительной влажности воздуха а) при температуре окружающего воздуха +35 °С, % б) при температуре окружающего воздуха +25 °С, % |
от -40 до +60 95 100 |
|
Режим работы |
непрерывный |
|
Масса, кг, не более |
3 |
|
Габаритные размеры средства измерений, мм, не более - высота - ширина - длина |
290 180 95 |
|
Степень защиты, обеспечиваемая оболочками (код IP) ГОСТ 14254-2015 |
IP 51 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографическим способом, а также на корпус МКС методом струйной печати чернилами с ультрафиолетовым отверждением.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Маршрутизатор каналов связи |
РиМ 099.03 |
1 шт. |
|
Документация | ||
|
Маршрутизатор каналов связи РиМ 099.03. Паспорт |
ВНКЛ.426487.044 ПС |
1 экз. |
|
Маршрутизаторы каналов связи РиМ 099.03. Руководство по эксплуатации 1) |
ВНКЛ.426487.044 РЭ |
- |
|
Служебный интерфейс SERIAL 1. Описание протоколов обмена 1) |
ВНКЛ.411711.010 ИС |
- |
|
Приёмник сигналов USB GPS/ГЛОНАСС 2) |
- |
- |
|
Программное обеспечение | ||
|
Программа-конфигуратор 1) |
Setting09903.exe |
- |
|
Примечания: 1) - Поставляется по отдельному запросу в электронном виде. 2) - Поставляется по отдельному заказу. | ||
Сведения о методах измерений
приведены в документе ВНКЛ.426487.044 РЭ «Маршрутизаторы каналов связи РиМ 099.03. Руководство по эксплуатации» разделы 3, 4, 11.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4200-070-11821941-2015 Маршрутизаторы каналов связи РиМ 099.03. Технические условия.
