Измерители-регуляторы ИРТ-4
| Номер в ГРСИ РФ: | 67998-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Экологические сенсоры и системы" (ЭКСИС), г.Москва |
Измерители-регуляторы ИРТ-4 (далее - приборы) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, измерительных рН/ОВП-электродов, датчиков с выходным унифицированным сигналом напряжения, силы постоянного тока) в значение физической величины и отображения на цифровом дисплее текущего значения, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67998-17 |
| Действует | по 06.07.2027 |
| Наименование | Измерители-регуляторы |
| Модель | ИРТ-4 |
| Приказы |
№1807 от
07.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 446d4e8e-94f7-156e-dce7-b2195a0398cc |
Производитель / Заявитель
АО «ЭКСИС», РОССИЯ, 124498, г. Москва, г. Зеленоград, пр-д 4922-й, д. 4, стр. 2, помещ. I, ком. 25г; АО «Практик-НЦ», РОССИЯ, 124460, г. Москва, г. Зеленоград, пр-д 4922-й, д. 4, стр. 2, пом. I, ком. 25
Поверка
| Методика поверки / информация о поверке |
МП 2411-0139-2017 ГСИ. Измерители-регуляторы ИРТ-4. Методика поверки
(с 06.07.2017)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 486 (97%) |
| Неуспешных поверок (СИ непригодно) | 16 (3 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
67998-17: Описание типа
2018-67998-17-2.pdf
|
Скачать | 398.6 КБ | |
|
67998-17: Методика поверки
2017-mp67998-17.pdf
Файл устарел
|
Скачать | 178.3 КБ | |
|
67998-17: Описание типа
2026-67998-17.pdf
|
Скачать | 407.5 КБ | |
|
67998-17: Методика поверки
МП 2411-0139-2017
2017-mp67998-17-1.pdf
|
Скачать | 178.3 КБ |
Описание типа
Назначение
Измерители-регуляторы ИРТ-4 (далее - приборы) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, измерительных pH/ОВП-электродов, датчиков с выходным унифицированным сигналом напряжения, силы постоянного тока) в значение физической величины и отображения на цифровом дисплее текущего значения, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание
Принцип действия приборов основан на измерении и преобразовании аналоговых сигналов. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП), измерительных pH/ОВП-электродов и других датчиков с унифицированным выходом 0-20, 4-20, 0-5 мА или 0-2 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 - 20) мА или (4 - 20) мА, (0 - 2) В, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Компенсация температуры холодного спая при работе с термопарами осуществляется в диапазоне от минус 50 до 150°С, подключением к следующему каналу внешнего термопреобразователя сопротивления и согласовании измерений в соответствии с руководством. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора или сенсорного дисплея.
Конструктивно приборы выполнены в виде измерительного блока в металлическом или пластмассовом корпусе. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измерений и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы (или разъемы в зависимости от исполнения) подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
Приборы ИРТ-4 имеют модификации:
ИРТ-4/2, ИРТ-4/8, ИРТ-4/16, ИРТ-4/16-Т, ИРТ-4/Х-рН :
- ИРТ-4/2- двухканальный малогабаритный измеритель-регулятор в пластмассовом или металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, передачи данных по цифровым интерфейсам связи. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока
от 12 до 24 В. Обозначение приборов ИРТ-4/2: ИРТ-4/2-А-Б, где А: 00- нет выходных устройств, 01 -электромагнитные реле и/или токовые выходы (XP-YA, Х - количество выходов реле, Y - количество токовых выходов, 02 - выходные симисторы; Б : «24» -Напряжение от 6 до 24 В постоянного тока, ~220В 50Гц, если не указано.
- ИРТ-4/8 - восьмиканальный измеритель-регулятор в пластмассовом или металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, передачи данных по цифровым интерфейсам связи. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока от 12 до 24 В.
Обозначение приборов ИРТ-4/8: ИРТ-4/8-XP-YA, Х - количество выходов реле, Y - количество токовых выходов. «24» - Напряжение от 6 до 24 В постоянного тока, ~220В 50Гц, если не указано.
- ИРТ-4/16 - шестнадцатиканальный измеритель-регулятор в пластмассовом
или в металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/16: ИРТ-4/16-XP-YA, X - количество выходов реле, Y - количество токовых выходов.
- ИРТ-4/16-Т - шестнадцатиканальный измеритель-регулятор в пластмассовом или в металлическом корпусе с графическим сенсорным дисплеем, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/16-Т: ИРТ-4/16-T-XP-YA, X - количество выходов реле, Y - количество токовых выходов.
- ИРТ^^-рН - многоканальный измеритель-регулятор, где X - количество измерительных каналов из ряда 1, 2, 4; в пластмассовом или в металлическом корпусе с графическим сенсорным дисплеем, выполняющий встроенные функции отображения измеряемого значения показателя активности ионов водорода (pH), оксислительно-восстановительного потенциала Eh и температуры, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/X-рН: ИРТ-4/X-рН -YP-ZA, Y - количество выходов реле, Z - количество токовых выходов.
Общий вид средства измерений представлен на рисунках 1-5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.
Рисунок 1 - Общий вид измерителя-регулятора ИРТ-4/2

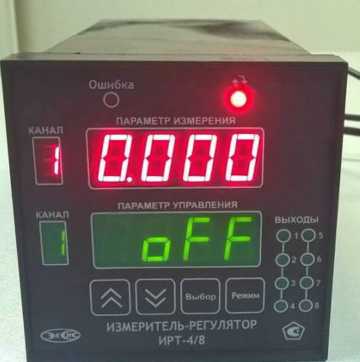

Рисунок 2 - Общий вид измерителя-регулятора ИРТ-4/8

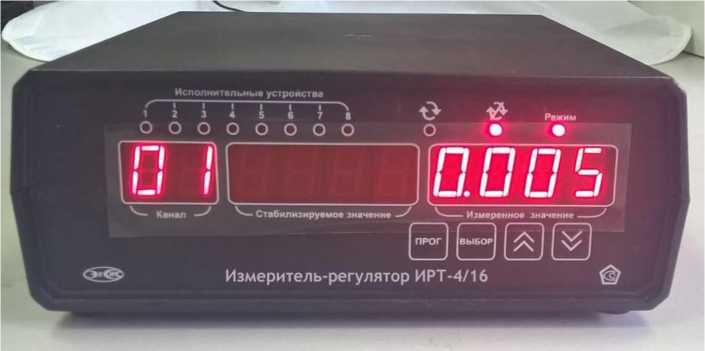

Рисунок 3 - Общий вид измерителя-регулятора ИРТ-4/16

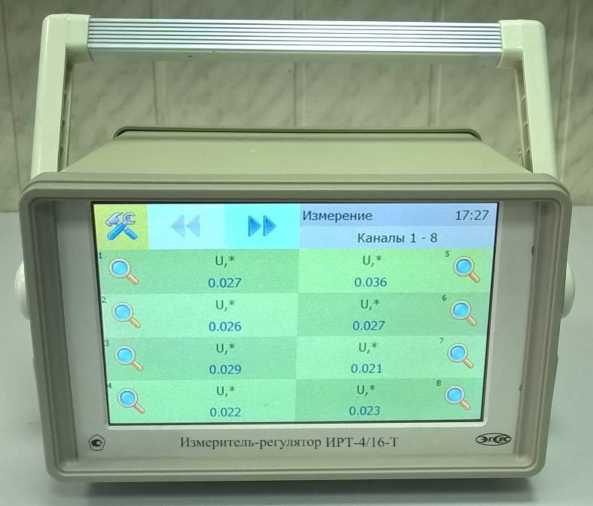

Рисунок 4 - Общий вид измерителя-регулятора ИРТ-4 /16-Т

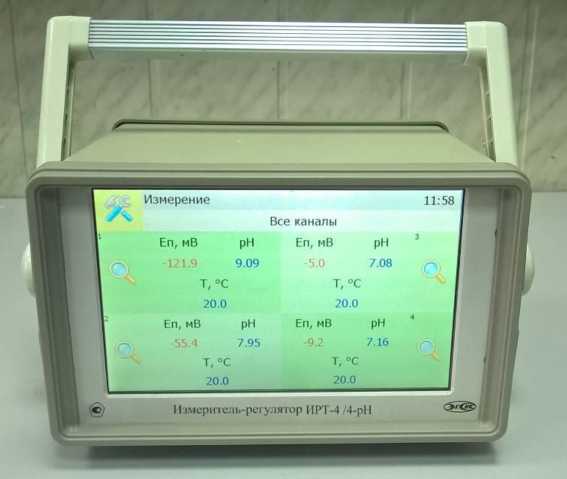

Рисунок 5 - Общий вид измерителя-регулятора ИРТ-4 /Х-рН, исполнение ИРТ-4 /4-pH

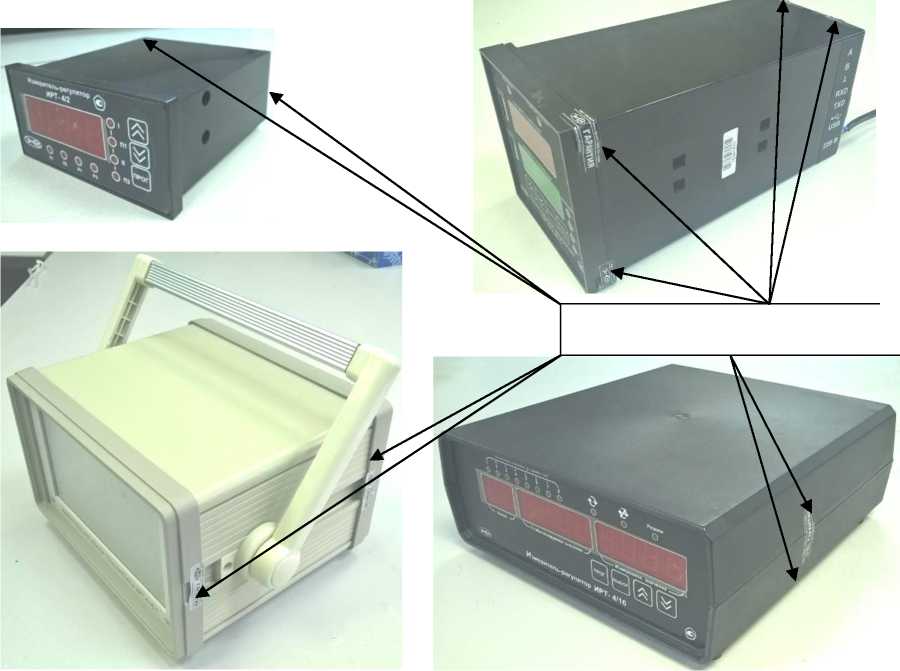

Место пломбирования
Стрелками указаны места пломбирования от несанкционированного доступа
Рисунок 6 - Схема пломбирования от несанкционированного доступа
Программное обеспечение
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
Модификация |
ИРТ-4/2 |
ИРТ-4/8 |
ИРТ-4/16 |
ИРТ-4/16-Т, ИРТ-4 /Х-рН |
автономное «Eksis Visual Lab» |
|
Идентификационное наименование ПО |
соответствует модификации прибора |
EVL.exe | |||
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
2.17 | |||
|
Цифровой идентификатор ПО |
недоступен |
25EB09D453483386D 44F6550AADB70C09 4A8015B772C825F97 B2CDBC615D0E18, алгоритм RFC 4357 | |||
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Также имеется ПО Eksis Visual Lab (EVL), устанавливаемое на компьютер,
для непрерывного мониторинга, контроля и хранения данных измерителя - регулятора ИРТ-4.
Версия встроенного программного обеспечения идентифицируется при включении измерителей-регуляторов путем вывода на экран или в разделе меню «информация о приборе» (для модификаций ИРТ-4/16-Т, ИРТ-4 /Х-рН). Версия внешнего программного обеспечения указывается в разделе меню «О программе...».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Диапазоны измерений и погрешность преобразования при работе от различных первичных преобразователей
|
Элемент на входе Типы первичных преобразователей |
Диапазоны измерений |
Пределы допускаемой основной погрешности1) |
Пределы допускаемой дополнительной погрешности вызванной изменением температуры от +15 до +25 °C, на каждые 10 °C1) |
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
|
Термопреобразователи сопротивления (четырех проводная схема подключения) | ||||
|
1 |
2 |
3 |
4 |
5 |
|
Pt 50, 100, 500, 1000 (а=0,00385 °С-1) |
от -150 до +850 °C |
±(0,25 % + 1 ед. мл. разряда) |
±0,01% |
0,1 в диапазоне -99,9 до +999,9 1 в остальном диапазоне |
|
П 50, 100, 500, 1000 (а=0,00391 °С-1) |
от -150 до +850 °C | |||
|
Cu 50, 100 (W100=1,4260) |
от -50 до +180 °C | |||
|
М50,100 (а=0,00428 °С-1) |
от -50 до +200 °C | |||
|
ТС гр.21 (а=0,00391 °С-1) |
от -150 до +650 °C | |||
|
ТС гр.23 (WW0=1,4260) |
от -50 до +180 °C | |||
|
Термоэлектрические преобразователи | ||||
|
Тип К (ТХА) |
от -200 до +1300 °C | |||
|
Тип J (ТЖК) |
от -200 до +1200 °C | |||
|
Тип E (ТМК) |
от -200 до +1000 °C | |||
|
Тип T (ТХКн) |
от -200 до +400 °C | |||
|
Тип L (ТХК) |
от -200 до +800 °C | |||
|
Тип R (ТПП) |
от -50 до +1750 °C | |||
|
Тип S (ТПП) |
от 0 до +1700 °C | |||
|
Тип B (ТПР) |
от +200 до +1800 °C | |||
|
Тип М (ТМК) |
от -200 до +100 °C | |||
|
Тип А-1 (ТВР) |
от 0 до +2500 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Выходной сигнал |
от 0 до 2 В от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА |
±(0,1 %+1 ед. мл. разряда) |
±0,01 % | |
|
Измерительные pH/О |
ВП-электроды | |||
|
Показатель активности ионов водорода (pH) |
от 0 до 14 |
±0,02 |
±0,02 |
0,01 |
|
Окислительно-восстановительный потенциал (Eh), мВ |
от -1000 до +1000 |
±2,0 |
±1,0 |
0,1 |
|
Примечание: Пределы допускаемой основной и дополнительной приведенной к диапазону измерений погрешности указаны без учета погрешности первичных преобразователей для термопреобразователей и измерительных преобразователей с выходным унифицированным сигналом; допускаемой основной и дополнительной абсолютной погрешности - для измерительных pH/ОВП-электродов | ||||
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение | |||
|
ИРТ-4/2 |
ИРТ-4/8 |
ИРТ-4/16 |
ИРТ-4/16-Т ИРТ-4/Х-рН | |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжение питания, В постоянным током переменным током с частотой, Гц |
от 12 до 24 220 50 ±1 |
от 12 до 24 220 50 ±1 |
220 50 ±1 |
220 50 ±1 |
|
Потребляемая мощность, 1±А, не более |
4 |
15 |
15 |
20 |
|
Габаритные размеры, мм, не более |
96x48x96 |
96x96x205 |
250x100x230 |
150x250x260 |
|
Масса, кг |
0,35 |
1,5 |
2 |
2,5 |
|
Интерфейс связи с компьютером |
RS-485, RS-232, USB |
RS-232 RS-485 USB |
RS-232 RS-485 USB |
RS-232 RS-485 USB Ethernet |
|
Выходы |
Выход в виде реле; выход для управления тиристорами; выход для управления симисторами; аналоговый выход (напряжение от 0 до 100 мВ, ток от 0 до 5 мА или от 4 до 20 мА) | |||
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С ИРТ-4/16-Т, ИРТ-4/Х-рН Относительная влажность окружающего воздуха, %, не более Диапазон атмосферного давления, кПа |
от -40 до +55 от -20 до +55 95(без конденсации) от 84 до 106,7 | |||
|
1 |
2 |
3 |
4 |
5 |
|
Среднее время наработки до метрологического отказа, ч Средний срок службы, лет |
48000 7 | |||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт и на корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование изделия или документа |
Обозначение документа |
Количество |
|
1 |
2 |
3 |
|
Измеритель-регулятор ИРТ-4: модификация ИРТ-4/2 модификация ИРТ-4/8 модификация ИРТ-4/16 модификация ИРТ-4/16-Т модификация ИРТ-4/Х-рН |
ТФАП.421455.007 ТФАП.421455.012 ТФАП.421455.006 ТФАП.421455.011 ТФАП.421455.014 |
1 шт. |
|
Руководство по эксплуатации и паспорт модификация ИРТ-4/2 модификация ИРТ-4/8 модификация ИРТ-4/16 модификация ИРТ-4/16-Т модификация ИРТ-4/Х-рН |
ТФАП.421455.007 РЭ и ПС ТФАП.421455.012 РЭ и ПС ТФАП.421455.006 РЭ и ПС ТФАП.421455.011 РЭ и ПС ТФАП.421455.014 РЭ и ПС |
1 экз. |
|
Методика поверки |
МП 2411 -0139 - 2017 |
1 экз. |
|
Программное обеспечение «Eksis Visual Lab» (по заказу) |
1 Диск или USB-накопитель |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 8.120-2014 Государственная поверочная схема для средств измерений pH
ГОСТ 8.450-81 ГСИ. Шкала окислительных потенциалов водных растворов
Технические условия ТУ4217-0070203816-2016 «Измерители - регуляторы ИРТ-4.
Технические условия»
