Генераторы импульсов серии АКИП-3300
| Номер в ГРСИ РФ: | 68025-17 |
|---|---|
| Производитель / заявитель: | Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd.", Китай |
Генераторы импульсов серии АКИП-3300 (далее - генераторы) предназначены для формирования импульсов напряжения прямоугольной формы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68025-17 | |||||||||
| Действует | по 17.07.2027 | |||||||||
| Наименование | Генераторы импульсов | |||||||||
| Модель | серии АКИП-3300 | |||||||||
| Модификации |
АКИП-3301 АКИП-3302 АКИП-3303 АКИП-3304 АКИП-3305 АКИП-3307 |
|||||||||
| Приказы |
№241 от
12.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5388b2ea-6bd6-bb60-523a-92a9537fe79b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shijiazhuang Suin Instruments CO., LTD., КИТАЙ, NO.85 XIUMEN STREET, SHIJIAZHUANG, HEBEI, 050011
Поверка
| Методика поверки / информация о поверке |
ПР-03-2017МП с изменением № 1 Государственная система обеспечения единства измерений. Генераторы импульсов серии АКИП-3300. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 12.02.2026)
ПР-03-2017МП Государственная система обеспечения единства измерений. Генераторы импульсов серии АКИП3300. Методика поверки.
(по 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1333
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1321 (99%) |
| Неуспешных поверок (СИ непригодно) | 12 (1 %) |
| Актуальность информации | 17.03.2026 |
Поверители
Скачать
|
68025-17: Описание типа
2025-68025-17.pdf
|
Скачать | 1.1 MБ | |
|
68025-17: Методика поверки
2017-mp68025-17.pdf
Файл устарел
|
Скачать | 229.8 КБ | |
|
68025-17: Описание типа
2026-68025-17.pdf
|
Скачать | 631.7 КБ | |
|
68025-17: Методика поверки
ПР-03-2017МП с изменением № 1
2026-mp68025-17.pdf
|
Скачать | 4.7 MБ | |
|
68025-17: Методика поверки
2017-mp68025-17-1.pdf
Файл устарел
|
Скачать | 229.8 КБ | |
|
68025-17: Методика поверки
ПР-03-2017МП
2017-mp68025-17-2.pdf
|
Скачать | 229.8 КБ |
Описание типа
Назначение
Генераторы импульсов серии АКИП-3300 (далее - генераторы) предназначены для формирования импульсов напряжения прямоугольной формы.
Описание
Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.
Генераторы выпускаются в виде следующих модификаций:
АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.
Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и усилителем мощности (модификации АКИП-3304, АКИП-3305).
Заводской номер, идентифицирующий каждый экземпляр генераторов, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

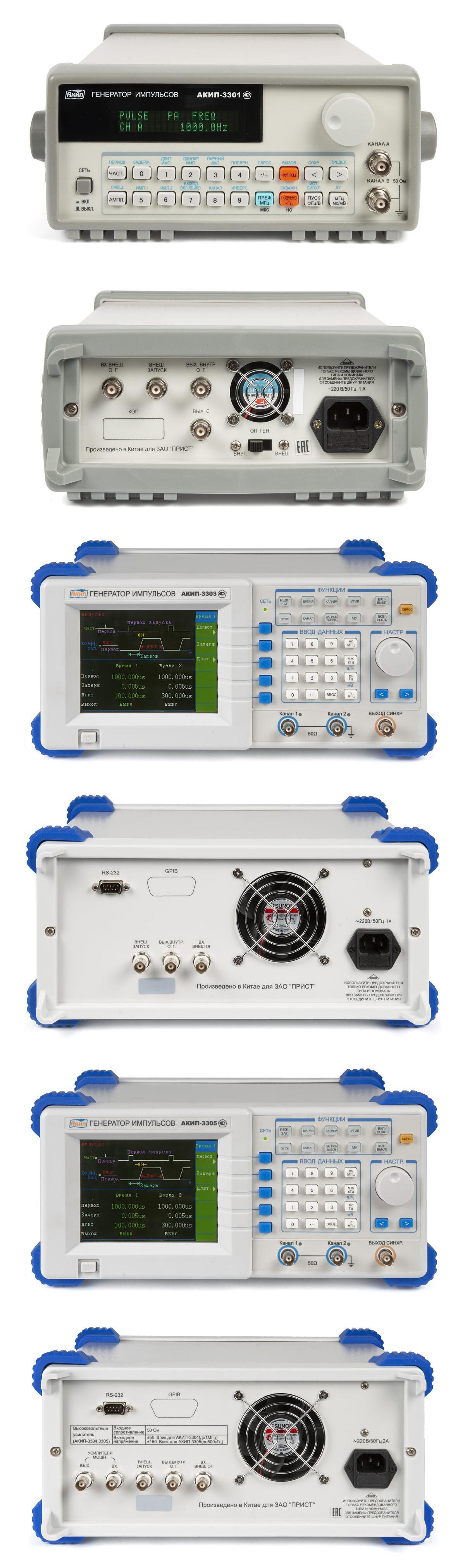

Внешний вид генераторов приведен на рисунках 1 - 8.

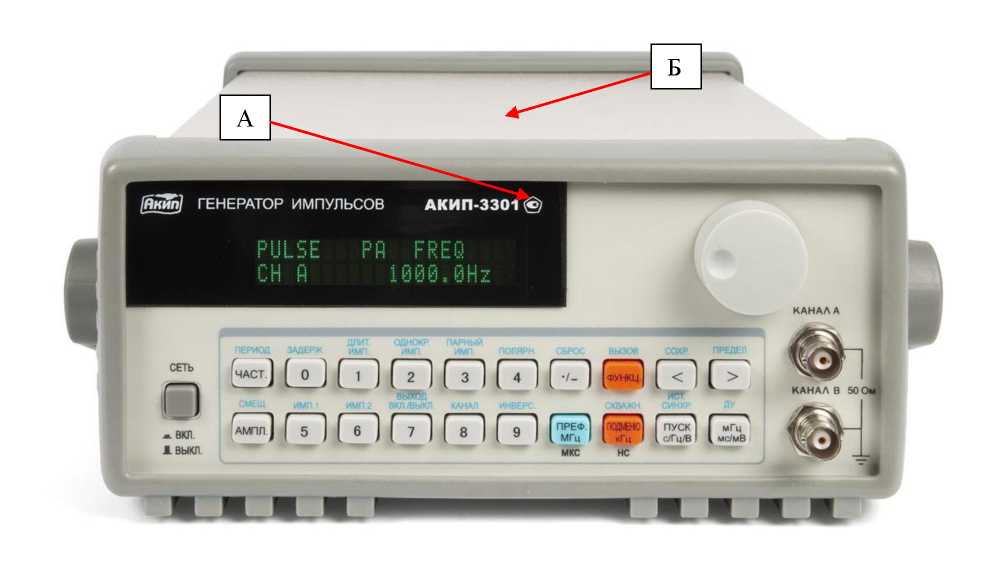

Рис. 1 - Внешний вид генераторов модификаций АКИП-3301, АКИП-3302 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)
В

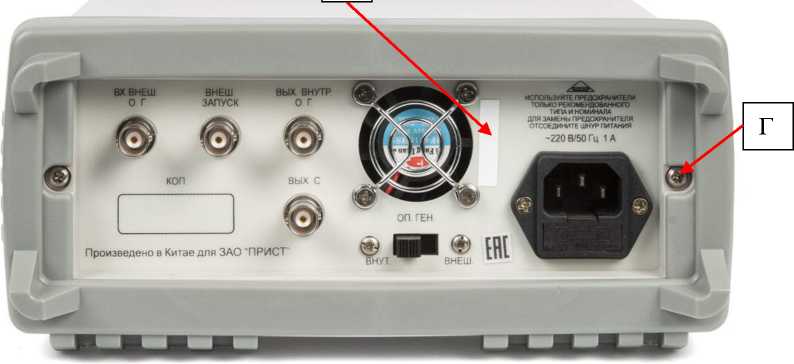

Рис. 2 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генераторов модификаций АКИП-3301, АКИП-3302
Б
Ж НАСТР
ГЕНЕРАТОР ИМПУЛЬСОВ АКИП-ЗЗв!
ВЫХОД СИНХР
шшшл ВВОД ДАННЫХ ним
Гм i /.lTiOj, мВ мой;^ -r„ .
Канал 2 •
ФУНКЦИИ
А
Задерж
Рис. 3 - Внешний вид генератора модификации АКИП-3303 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)
|
время 1 |
Время 2 | |
|
период |
1000. OOOus |
1000. OOOus |
|
Задерж |
0. 005us |
0. 005us |
|
Длит |
100. OOOus |
300. OOOus |
GPIB
RS-232
SUNO>
<22ОВ/5ОГц 1А
Произведено в Китае для ЗАО "ПРИСТ'
В
Г
Рис. 4 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генератора модификации АКИП-3303

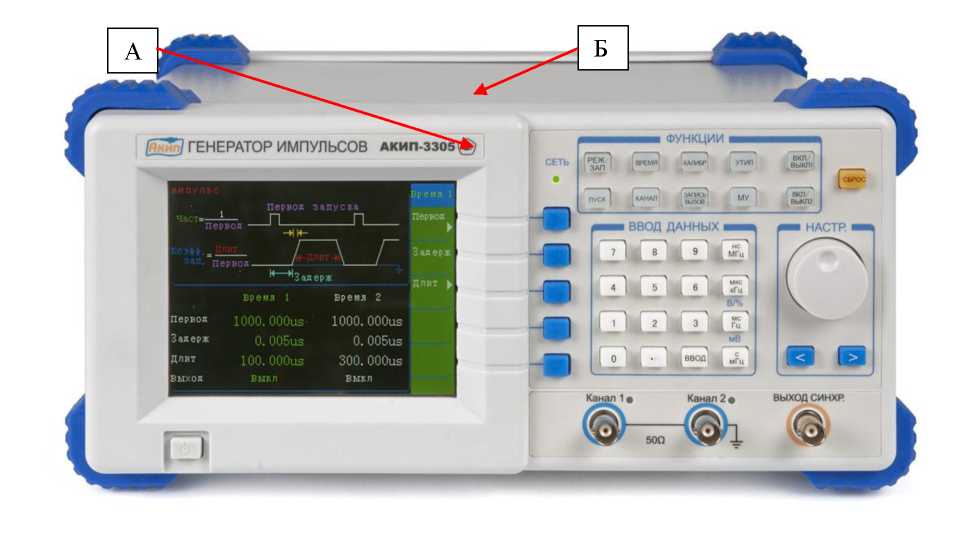

Рис. 5 - Внешний вид генераторов модификаций АКИП-3304, АКИП-3305 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

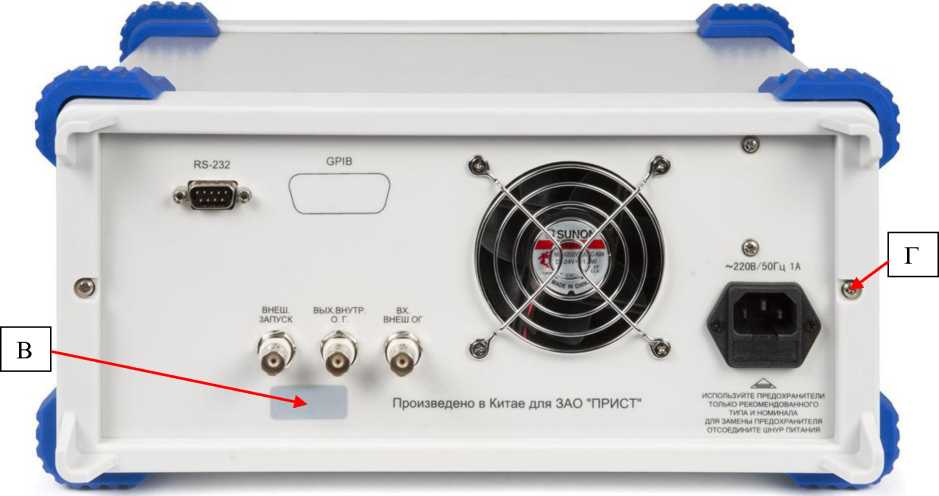

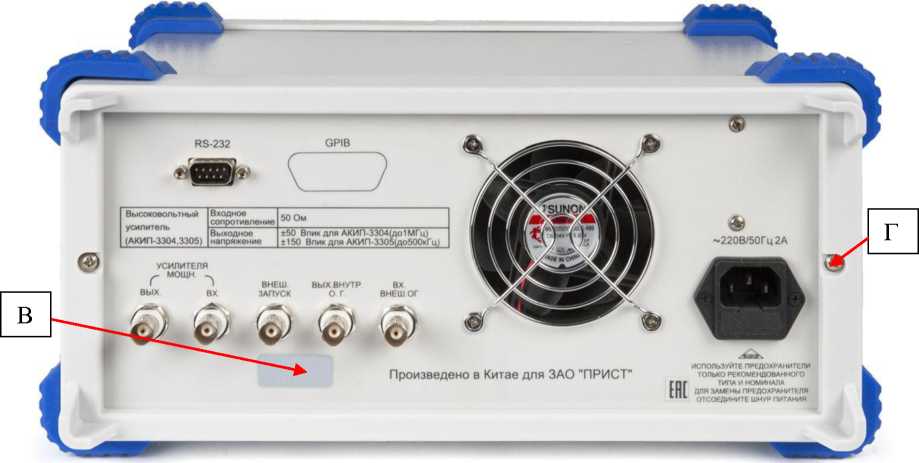

Рис. 6 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генераторов модификаций АКИП-3304, АКИП-3305
Б
ГЕНЕРАТОР ИМПУЛЬСОВ АКИЛ-3307
А

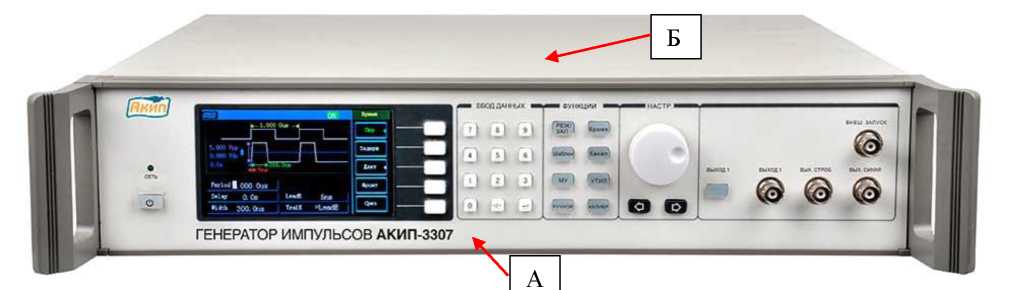

Рис. 7 - Внешний вид генератора модификации АКИП-3307 с указанием мест нанесения знаков утверждения типа (А) и поверки (Б)

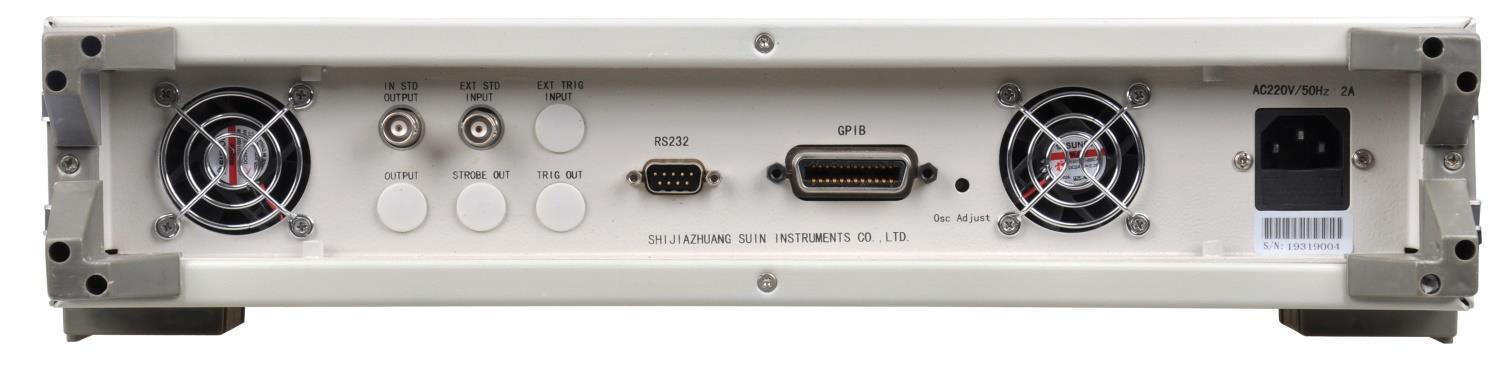

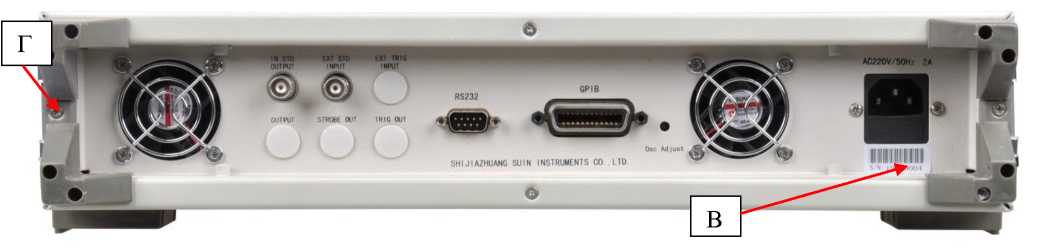

Рис. 8 - Схемы нанесения заводского номера (В) и пломбировки от несанкционированного доступа (Г) генератора модификации АКИП-3307
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
АКИП-3301, АКИП-3302 |
АКИП-3303, АКИП-3304, АКИП-3305 |
АКИП-3307 | |
|
Идентификационное наименование ПО |
отсутствует |
АКИП-330Х |
АКИП-3307 |
|
Номер версии (идентификационный номер ПО) |
- |
не ниже 201601 |
не ниже 1.0.1 |
|
Цифровой идентификатор ПО |
нет данных | ||
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
ЖИП-330 |
АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305 |
АКИП-3307 | |
|
1 |
2 |
3 |
4 |
|
Количество основных каналов с регулируемыми параметрами |
1 |
2 |
1 |
|
Количество каналов с уровнем ТТЛ (каналы синхронизации) |
1 |
1 |
1 |
|
Диапазон установки частоты, Гц |
от 1 •Ю-4 до 5-107 | ||
|
Диапазон установки периода, с |
от 240-8 до 104 | ||
|
Пределы допускаемой относительной погрешности установки частоты |
±540-5 | ||
|
Пределы допускаемой абсолютной погрешности установки периода, с |
±(5-10-5-T+15-1042), где T- значение установленного периода, с | ||
|
Диапазон установки длительности и задержки импульсов, с |
от 540-9 до 104 |
от 840-9 до 9999,5 | |
|
Пределы допускаемой абсолютной погрешности установки длительности импульсов, с - в диапазоне установки длительности до 4 с - в диапазоне установки длительности св. 4 с |
±(5^10-5Ч+5^10-9) ±(5^10-5Ч+1^10-5) где t - значение у< длительности и |
±(5^10-5А+5^10-9) ±(5^10-5А+5^10-9) становленной мпульсов, с | |
|
Пределы допускаемой абсолютной погрешности установки задержки импульсов, с - в диапазоне установки задержки до 4 с - в диапазоне установки задержки св. 4 с |
±(540-5^ + 540-9) ±(540-5^ + 140-5) где d - значение устано импульс |
±(540-5^ + 540-9)+ +1240-9 ±(540-5^ + 540-9)+ +1240-9 )вленной задержки ов, с | |
|
Фиксированное значение длительности фронта и среза (от 10 до 90%), нс, не более |
10 |
- | |
|
Диапазон установки длительности фронта и среза, нс |
- |
от 5 до 106 | |
|
Пределы допускаемой абсолютной погрешности установки длительности фронта и среза на согласованной нагрузке 50 Ом и амплитуде импульсов 1 В, нс |
- |
±(0,1-т + 5), где т - значение установленной длительности фронта или среза, нс | |
|
Диапазон установки уровня выходного напряжения на согласованной нагрузке 50 Ом, В - пиковое значение - размах от пика до пика |
от 0,05 до 5 - |
- от 0,05 до 10 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения на согласованной нагрузке 50 Ом, В |
±(0,02-U + 0,05), где U - значение установленного уровня выходного напряжения, В | ||
|
Диапазон установки уровня постоянного смещения на согласованной нагрузке 50 Ом, В |
от ±0,05 до ±5 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения на согласованной нагрузке 50 Ом, В |
±(0,05-|исм| + 0,05), где исм - значение установленного уровня постоянного смещения, В | ||
|
Выходное сопротивление, Ом |
50 | ||
|
Напряжение питания сети переменного тока, В |
от 198 до 242 |
от 105 до 230 | |
|
Частота питающей сети, Гц |
от 47,5 до 52,5 | ||
|
Габаритные размеры, мм - модификации АКИП-3301, АКИП-3302 - модификации АКИП-3303, АКИП-3304, АКИП-3305 - модификация АКИП-3307 |
254х103х384 330х155х300 450x100x475 | ||
|
Масса, кг - модификации АКИП-3301, АКИП-3302 - модификации АКИП-3303, АКИП-3304, АКИП-3305 - модификация АКИП-3307 |
3 4,2 6 | ||
|
Нормальные условия применения: - температура окружающего воздуха, ОС - относительная влажность воздуха, %, не более |
от +18 до +28 80 | ||
|
Рабочие условия применения: - температура окружающего воздуха,оС - относительная влажность воздуха при +30 ос, %, не более |
от 0 до +40 80 | ||
Знак утверждения типа
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Генератор импульсов |
АКИП-3300 1) |
1 |
|
Сетевой кабель |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений импульсного электрического напряжения. Утверждена приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463
Техническая документация фирмы «Shijiazhuang Sum Instruments Co., Ltd », Китай
