Системы КОМПАКС®
| Номер в ГРСИ РФ: | 68197-17 |
|---|---|
| Производитель / заявитель: | ООО "НПЦ "Динамика", г.Омск |
Системы КОМПАКС® (далее - системы) предназначены для измерений параметров абсолютной и относительной вибрации, линейного перемещения, избыточного давления жидкости или газа, температуры, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты вращения роторов машин и для оценки и прогнозирования технического состояния оборудования.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68197-17 | ||||||||||||
| Действует | по 03.08.2027 | ||||||||||||
| Наименование | Системы | ||||||||||||
| Модель | КОМПАКС® | ||||||||||||
| Модификации |
КОМПАКС® КОМПАКС®-РПП КОМПАКС®-РПМ КОМПАКС®-РПЭ КОМПАКС®-РПГ КОМПАКС®-ЭКСПРЕСС-3 КОМПАКС®-ЭКСПРЕСС-ТР3 КОМПАКС®-АЭ КОМПАКС®-ПАЗ КОМПАКС®-мобайл КОМПАКС®-микро |
||||||||||||
| Приказы |
№62 от
19.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 30144421-a140-8d37-5a4f-07e8c4ed38d9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Общество с ограниченной ответственностью НПЦ "Динамика" - Научно-производственный центр "Диагностика, надежность машин и комплексная автоматизация" (ООО НПЦ "Динамика"), г. Омск
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0398-2025 Государственная система обеспечения единства измерений. Системы КОМПАКС®. Методика поверки (действие распространяется на средства измерений, находящиеся в эксплуатации)
(с 19.01.2026)
МП 5.2-0210-2022 ГСИ. Системы КОМПАКС®. Методика поверки
(по 18.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 498 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
68197-17: Описание типа
2023-68197-17.pdf
|
Скачать | 2.1 MБ | |
|
68197-17: Методика поверки
2023-mp68197-17.pdf
Файл устарел
|
Скачать | 9.6 MБ | |
|
68197-17: Описание типа
2026-68197-17.pdf
|
Скачать | 724.5 КБ | |
|
68197-17: Методика поверки
МП 5.7-0398-2025
2026-mp68197-17.pdf
Файл устарел
|
Скачать | 3.4 MБ | |
|
68197-17: Методика поверки
МП 5.7-0398-2025
2026-mp68197-17-1.pdf
|
Скачать | 3.4 MБ | |
|
68197-17: Методика поверки
МП 5.2-0210-2022
2023-mp68197-17-1.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Системы КОМПАКС® (далее - системы) предназначены для измерений параметров абсолютной и относительной вибрации, линейного перемещения, избыточного давления жидкости или газа, температуры, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты вращения роторов машин и для оценки и прогнозирования технического состояния оборудования.
Описание
Принцип действия систем основан на преобразовании физических параметров (вибрация, перемещение, давление, температура, напряжение, ток и т.д.) контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, соединенных через выносные модули с диагностической станцией.
Сигналы от первичных преобразователей (датчиков) поступают в измерительный модуль, где производится их аналоговая обработка и преобразование в цифровой вид. В цифровом виде информация обрабатывается (фильтруется, интегрируется, вычисляются характеристики) процессором измерительного модуля и передается через кабельные линии связи в диагностический контроллер (персональный компьютер).
Вся информация о техническом состоянии оборудования отображается на экране монитора в виде специального табло, где представлены количественные и качественные характеристики признаков.
Системы представляют собой программно аппаратный комплекс, состоящий из измерительных каналов с распределенной параллельно-последовательной структурой. Количество и виды измерительных каналов входящих в системы определяются проектом.
Системы выпускаются в следующих исполнениях, отличающихся набором измерительных каналов и назначением:
- КОМПАКС® - система диагностики и мониторинга динамического оборудования;
- КОМПАКС®-РПП - стендовая система вибродиагностики подшипников;
- КОМПАКС®-РПМ - стендовая система диагностики и оценки качества сборки роторов консольных насосов;
- КОМПАКС®-РПЭ - стендовая система диагностики технического состояния электродвигателей;
- КОМПАКС®-РПГ - стендовая система управления проведением комплексных испытаний и диагностики насосных агрегатов в сборе, включающая подсистему вибродиагностики;
- КОМПАКС®-ЭКСПРЕСС-3 - бортовая система мониторинга технического состояния электропоездов;
- КОМПАКС®-ЭКСПРЕСС-ТР3 - система диагностики технического состояния секций электропоездов;
- КОМПАКС®-АЭ - система диагностики и мониторинга статического оборудования;
- КОМПАКС®-ПАЗ - система диагностики и мониторинга динамического оборудования на базе противоаварийной защиты;
- КОМПАКС®-мобайл - мобильная система вибродиагностики динамического
оборудования;
- КОМПАКС®-микро - персональная система вибродиагностики динамического
оборудования.
Измерительные каналы систем построены в соответствии с одной из аппаратных платформ, приведенных в таблице 1.
Структурная схема измерительного канала систем приведена на рисунке 1.
I
Модуль питания
I _______________
Р и с у н о к 1 - Структурная схема измерительного канала
Таблица 1- Особенности аппаратных платформ систем КОМПАКС®
|
Наименование характеристики |
Значение для платформы | ||
|
CORNET® |
CORNET®-EXPRESS |
CORNET®-2 | |
|
Максимальное количество измерительных каналов: - широкополосных - из них синхронно - цифровых |
80 (на линию) 1 (64 на систему) 320 |
8 (на модуль) _ 32 |
128 (на сегмент) 8 (2 на модуль 8 на систему) 512 |
|
Полоса пропускания широкополосного канала, кГц, не менее |
20 |
12,6 |
14 |
|
Интерфейс |
Ethernet 10/100BASE-TX |
Ethernet 10/100BASE-TX |
Ethernet 10/100BASE-TX (взрывозащищенный) |
|
Протяженность линии модулей/сегмента, м, не более |
500 |
100* |
750 |
|
Протяженность линии датчика, м , не более |
500 |
500 |
500 |
|
Взрывозащищенное исполнение |
0Ex ia IIC, 1Ex db IIB+H2 |
_ |
0Ex ia IIC |
|
Порядок регистрации сигналов |
последовательнопараллельный |
последовательнопараллельный |
последовательнопараллельный (распределенная обработка сигналов) |
|
Целевое назначение |
стационарные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств |
бортовые системы мониторинга в реальном времени моторвагонного подвижного состава |
стационарные, бортовые и мобильные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств |
Продолжение таблицы 1
|
Наименование характеристики |
Значение для платформы | ||
|
КОМПАКС®-Р |
КОМПАКС®-ПАЗ |
Виброанализатор 8710 | |
|
Максимальное количество измерительных каналов: - широкополосных - из них синхронно - цифровых |
64 (на оптический сегмент) 64 64 |
11 _ 11 _ |
2 (1 - виброускорение, 1 - частоты вращения) 2 1 (температуры) |
|
Полоса пропускания широкополосного канала, кГц, не менее |
280 |
30 |
20 |
|
Интерфейс |
Ethernet 10/100BASE-TX (взрывозащищенный) и WiFi (IEEE 802/11 b/g/n) |
Ethernet 10/100BASE-TX |
WiFi (IEEE 802/11 b/g/n) и USB 2.0 |
|
Протяженность линии модулей/сегмента, м, не более |
2000** |
_ |
_ |
|
Протяженность линии датчика, м , не более |
100 |
300 |
1,92 |
|
Взрывозащищенное исполнение |
0Ex ia IIC, 1Ex ib IIC, 1Ex db IIB+H2 |
0Ex ia IIC, 1Ex ia IIC |
0Ex ia IIC, 1Ex ia IIC |
|
Порядок регистрации сигналов |
параллельный |
параллельный |
последовательнопараллельный |
|
Целевое назначение |
многоканальные, параллельные системы диагностики и мониторинга в реальном времени динамического и статического оборудования опасных производств |
системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств на базе систем противоаварийной защиты |
персональные системы диагностики и мониторинга динамического оборудования опасных производств |
|
* Определяется интерфейсом Ethernet 10/100 применения коммутаторов Ethernet. * * Определяется интерфейсом Fast Ethernet 10 волокна, может быть увеличена за счет применения с |
3ASE-TX, может быть увеличена за счет 0BASE-FX и применением многомодового оответствующих медиаконвертеров. | ||
Продолжение таблицы 1
|
Наименование характеристики |
Значение для платформы |
|
CORNET®-WL | |
|
Максимальное количество измерительных каналов: - широкополосных - из них синхронно - цифровых |
128 (на сегмент) 32 (на контроллер беспроводной сети) 128 |
|
Полоса пропускания широкополосного канала, кГц, не менее |
25 |
|
Интерфейс |
Ethernet 10/100BASE-TX, WiFi (IEEE 802/11 b/g/n), RS-485, Радиоканал - диапазон 868 МГц |
|
Протяженность линии модулей/сегмента, м, не более |
700 |
|
Протяженность линии датчика, м , не более |
20*** |
|
Взрывозащищенное исполнение |
0Ex ia IIC, 1Ex ia IIC |
|
Порядок регистрации сигналов |
параллельный |
|
Целевое назначение |
стационарные, бортовые и мобильные распределительные, беспроводные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств |
*** Радиус действия беспроводной сети.
В качестве первичных преобразователей (датчиков) применяются:
- пьезоэлектрические виброизмерительные преобразователи (ВИП) AB-311FR, AB-311FRU, AB-311FRO, AB-320FRM, AB-321FK, AB-317-5, АК-3165, АВ-330, датчики вибрации 5128, 5129, 5131, 5136, 5134, 5150, 5160;
- датчики перемещения 5007, 5007.2;
- термопары и датчики температуры с номинальной статической характеристикой ТХК (L) по ГОСТ Р 8.585-2001;
- трансформаторные преобразователи тока (ТПТ) ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V, трансформаторы тока разъемные ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А, ХН-32-250А/5А, ХН-32-300А/5А, ХН-32-400А/5А, датчики тока 5304, 5307, 5308;
- датчики давления 412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16, 5402;
- таходатчик индукционный ТДИ-1, датчики оборотов 5605 и 5607, фотодатчик ФД-2;
- датчик линейных перемещений «КОКОС» и датчик перемещения 5002;
- датчик АЭ 5703, имитатор датчика АЭ 8113 и датчик 5705;
- датчик 5902.
ВИП AB-311FRU, AB-311FRO, AB-311FR и датчик вибрации 5150 применяется совместно с преобразователем 4503 или 4503.21 при подключении к блоку ПАЗ.
ВИП АВ-330 применяются совместно с блоком усилителей 4108 при подключении к модулям 3333.1 и 3333.2.
Датчик перемещения 5007 применяется совместно с адаптером МР или с преобразователем 4529.
Датчик перемещения 5007.2 применяется совместно с преобразователем 4517 или с преобразователем 4523.
Фотодатчик ФД-2 применяется совместно с адаптером 4803.
Для питания датчиков давления 412 ДИ, датчиков перемещения 5007 и адаптеров МР, датчиков вибрации 5128, 5129, 5136, датчиков с напряжением питания 5 В и током потребления до 10 мА применяются модули питания датчиков 4613.
Для питания большой группы датчиков давления 412 ДИ (от 6 до 24 датчиков) или датчиков перемещения 5007 и адаптеров МР (до 18 датчиков и адаптеров) применяются модули питания 4619.
Датчики перемещения 5002, датчики температуры и датчики давления 5402 применяется совместно с модулем 4402.1.
Для питания датчиков «КОКОС» применяются модули питания 4615.
В качестве измерительных модулей применяются:
- модуль PIM 4455 - платформа «CORNET®»;
- модуль PIM 4443 - платформа «CORNET®-2»;
- модуль PIM 4440.3 - платформа «CORNET®-EXPRESS»;
- модуль беспроводной связи 4528 - платформа «CORNET®-WL»;
- модуль 3333.1 и модуль 3333.2 - платформа «КОМПАКС®-Р»;
- блок ПАЗ - платформа «КОМПАКС®-ПАЗ»;
- виброанализатор 8710 - платформа «Виброанализатор 8710».
Модули 4402 и 4402.1 применяются для увеличения числа датчиков с аналоговым интерфейсом (за исключением фотодатчика ФД-2, таходатчика индукционного ТДИ-1 и датчика «КОКОС»), подключенных к измерительному модулю.
Модули 4403 применяются для увеличения числа датчиков с выходом типа «сухой контакт», подключенных к измерительному модулю.
Измерительные модули могут быть установлены в блоки выносные 8718, 8718, 8720, 8723 и 8726. Измерительные модули могут быть установлены во взрывонепроницаемые оболочки - блоки измерительные 1253, 1254 и 1255. Искроопасные и искробезопасные цепи отделены друг от друга при помощи барьеров искрозащиты 2101, 2102, 2103, 2105, 2106 и 2110, блоков барьеров 2120.
В качестве модулей гальванической развязки применяются:
- модули GDM, ГР 3239 - платформа «CORNET»;
- контроллер полевой сети 2979 - платформы «CORNET-2»;
- контроллер полевой сети 2983 и контроллер беспроводной сети 2980 - платформы «CORNET-WL»;
- медиаконвертер 4570- платформа «КОМПАКС-Р».
Контроллеры беспроводной сети 2980 могут быть установлены во взрывонепроницаемые оболочки - базовые станции 4526.
Управление модулями осуществляется диагностическим контроллером или компьютером, на базе которых должна выполняться диагностическая станция, диагностический шкаф или пульт оператора.
Внешний вид составных частей систем приведен на рисунках 2-14.
Заводской номер системы в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра систем, наносится на лицевой панели стойки системы фотохимическим способом или гравировкой.
Заводские номера составных частей систем в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающих идентификацию составных частей систем, наносятся на корпуса составных частей систем фотохимическим способом или гравировкой.
Нанесение знака поверки на системы не предусмотрено. Знак поверки наносится в виде оттиска поверительного клейма в разделе «Свидетельство о поверке» формуляра на систему КОБМ.421451.017 ФО.
Схема пломбировки от несанкционированного доступа измерительных модулей представлена на рисунке 15. Цвет покрытия лицевой панели блоков ПАЗ определяется при заказе.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 16.
а)
б)
в) г) д)
е) ж) з) и)
к) л) м) н) о)

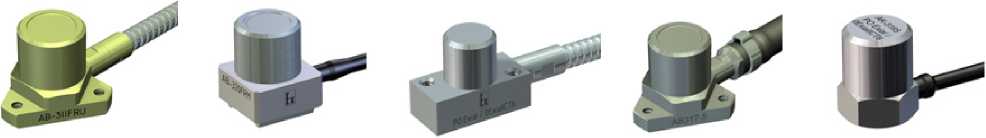

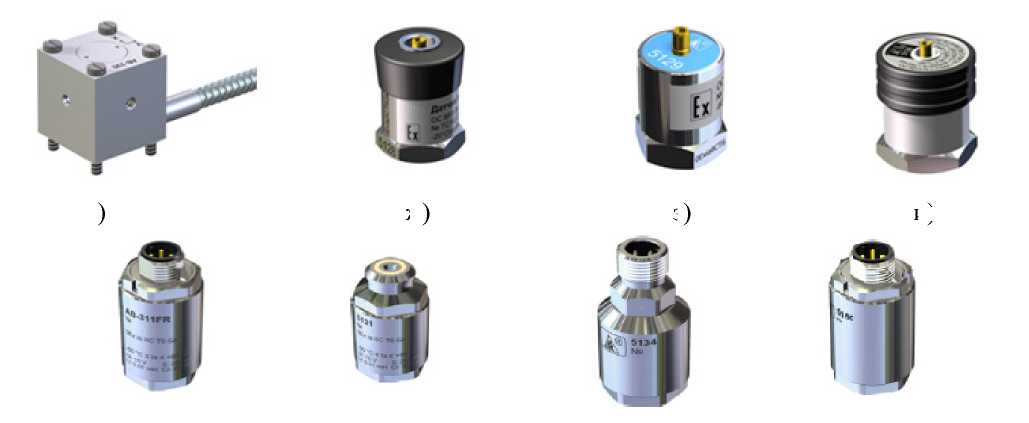

а) - AB-311FRU, AB-311FR0; б) - AB-320FRM; в) - AB-321FK; г) - AB-317-5; д) - АК-3165; е) - АВ-330; ж) - 5128; з) - 5129; и) - 5136; к) - AB-311FR; л) - 5131; м) - 5134; н) - 5150;
о) - 5160
Р и с у н о к 2 - Общий вид ВИП и датчиков вибрации
а) б) в)
г) д) е)

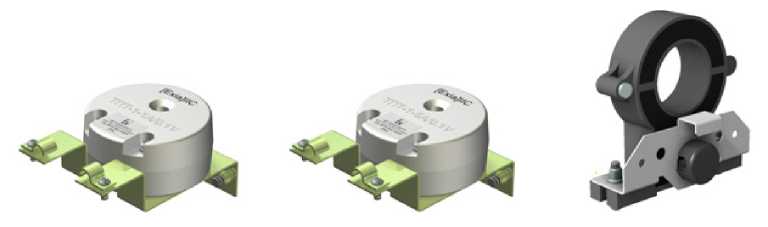

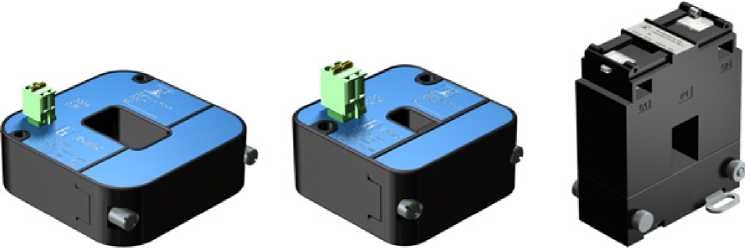

а) - ТПТ-1-1А/0.1 V; б) - ТПТ-1-5А/0.1 V; в) - 5304; г) - 5307; д) - 5308;
е) - Трансформаторы тока разъемные ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А, ХН-32-250А/5А, ХН-32-300А/5А, ХН-32-400А/5А
Р и с у н о к 4 - Общий вид ТПТ и датчиков тока
а) б)

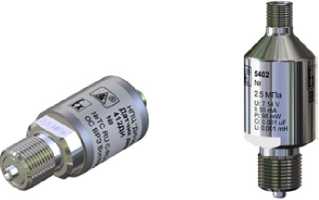

а) - 412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16;
б) - 5402
Р и с ун о к 5 - Общий вид датчиков давления
а)
б)
в)
г)

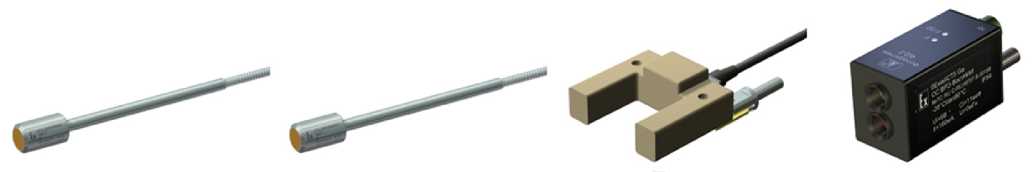

а) - Таходатчик индукционный ТДИ-1; б) - Датчик оборотов 5607; в) - Датчик оборотов 5605; г) - Фотодатчик ФД-2
Р и с у н о к 6 - Общий вид датчиков частоты вращения
а) б)
а) - датчик линейных перемещений «КОКОС»; б) - датчик перемещения 5002
Р и с ун о к 7 - Общий вид датчиков линейных перемещений
Р и с ун о к 8 - Общий вид датчика 5902
а) б) в)

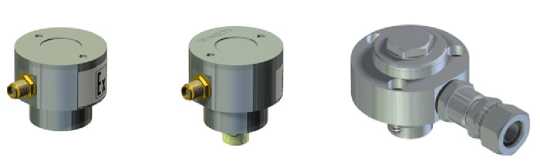

а) - Датчик АЭ 5703; б) - Имитатор датчика АЭ 8113; в) - Датчик 5705
Рисунок 9 - Общий вид датчиков АЭ
а) б) в)
г) д)
е) ж)
з)

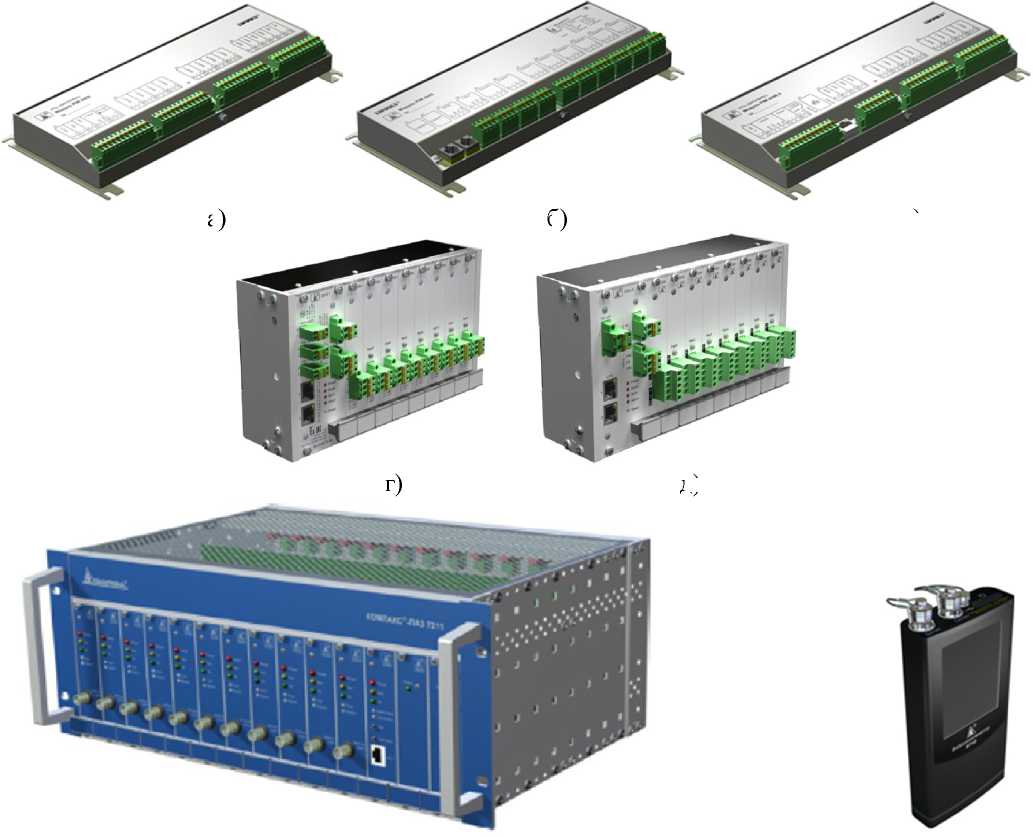

а) - PIM 4455; б) - PIM 4443; в) - PIM 4440.3; г) - 3333.1; д) - 3333.2; е) - Блок ПАЗ; ж) - Виброанализатор 8710; з) - Модуль беспроводной связи 4528
Р и с у н о к 10 - Общий вид измерительных модулей
а) б) в) г)
д) е) ж) з)

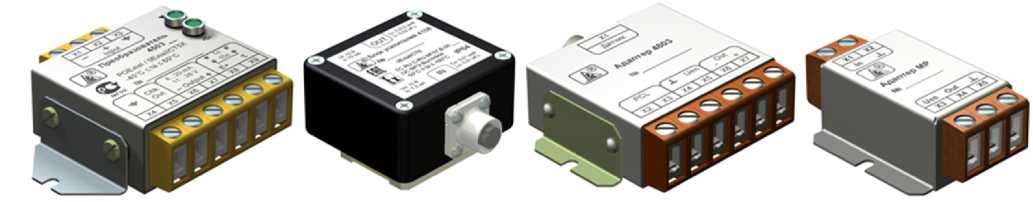

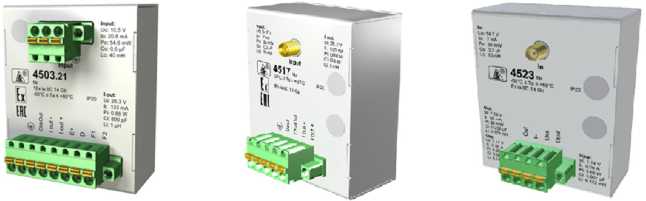

а) - 4503; б) - 4108; в) - 4803; г) - МР; д) - 4503.21; е) - 4517; ж) - 4523; з) - 4529
Р и с у н о к 11 - Общий вид адаптеров, преобразователей и усилителей
а) б) в)

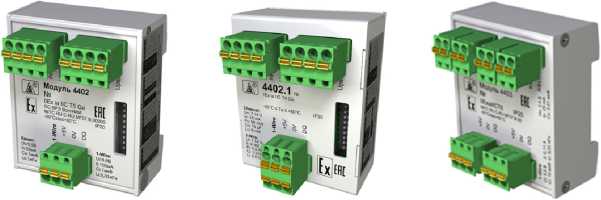

а) - 4402; б) - 4402.1; в) - 4403
Рисунок 12- Общий вид модулей 4402, 4402.1 и 4403
а)
б)

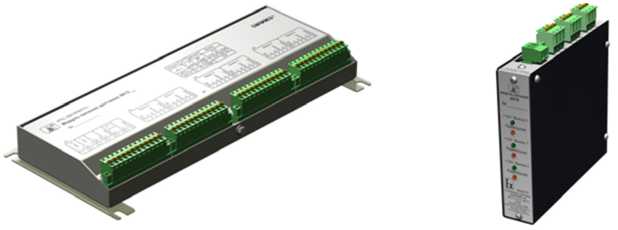

а) - 4613, 4615; б) - 4619
Р и с у н о к 13 - Общий вид модулей питания
в)
а)
б)
г) д) е)

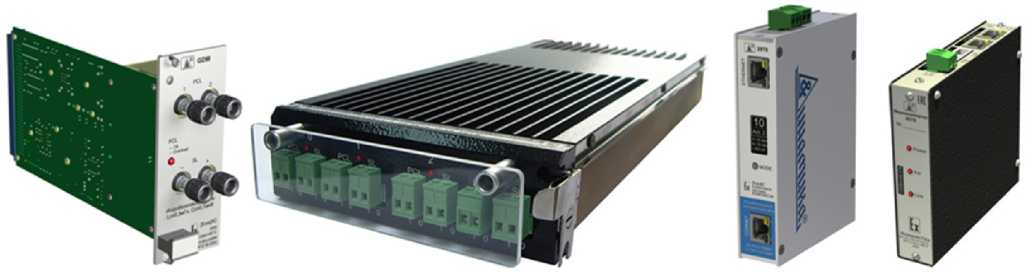

а) - GDM; б) - ГР 3239; в) - Контроллер полевой сети 2979; г) - Медиаконвертер 4570;
д) - Контроллер полевой сети 2983; е) - Контроллер беспроводной сети 2980
Р и с у н о к 14 - Общий вид модулей гальванической развязки

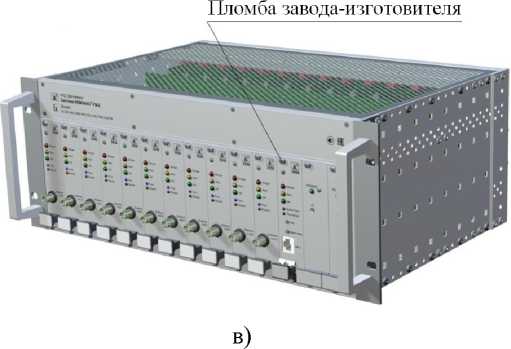

Пломба завода-изготовителя
ломоа завода-и зготови теля
ев wars’
а)
б)
в)
г)
д)
а) - PIM 4455, PIM 4443, PIM 4440.3; б) - 3333.1, 3333.2; в) - Блок ПАЗ; г) - Виброанализатор 8710; д) - Модуль беспроводной сети 4528
Р и с у н о к 15 - Схема пломбировки от несанкционированного доступа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Р и с у н о к 1 6 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Системы и ее исполнения функционируют под управлением специального программного обеспечения (далее - ПО) записанного в измерительные модули и являющимся их неотъемлемой частью, и ПО устанавливаемом на диагностический контроллер или персональный компьютер.
ПО измерительных модулей выполняет функции измерения, преобразования измеренных значений и передачи измерительной информации в диагностический контроллер или персональный компьютер для индикации и дальнейшей обработки.
Конструкция измерительных модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО устанавливаемого на диагностический контроллер или персональный компьютер исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для | ||
|
модуля PIM 4455 |
модуля PIM 4443 |
модуля PIM 4440.3 | |
|
Идентификационное наименование ПО |
4455.hex |
4453.hex |
4440.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 16 |
не ниже 1 |
не ниже 1 |
|
Цифровой идентификатор ПО |
недоступен |
недоступен |
недоступен |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение для | ||
|
модуля 3333.1 |
модуля 3333.2 |
блока ПАЗ | |
|
Идентификационное наименование ПО |
Img3333_1 |
Img2002 | |
|
Номер версии (идентификационный номер) ПО |
не ниже 224 |
не ниже 1.0 | |
|
Цифровой идентификатор ПО |
недоступен |
недоступен | |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение для | |
|
виброанализатора 8710 |
модуля беспроводной связи 4528 | |
|
Идентификационное наименование ПО |
8710.hex |
4528.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
недоступен |
недоступен |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение для | |
|
ПО КОМПАКС® | ||
|
Идентификационное наименование ПО |
КОМПАКС® 6 |
КОМПАКС® 7 |
|
Номер версии ПО (идентификационный номер) |
не ниже 10.2 |
не ниже 2.0.1 |
|
Цифровой идентификатор ПО |
недоступен | |
Технические характеристики
Т а б л и ц а 3 - Метрологические характеристики каналов измерений СКЗ параметров абсолютной вибрации
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 1 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с* |
от 1 до 100 |
|
Диапазон измерений СКЗ виброперемещения, мкм* |
от 4 до 1000 |
|
Диапазон рабочих частот при измерении СКЗ виброускорения, Гц: - AB-311FR, AB-311FRО, 5136, 5150 - 5160 - 5131, 5134 - AB-311FRU, AB-311FR, AB-317-5, AB-320FRM, AB-321FK, АВ-330, 5129, 5134, 5150 - AK-3165, 5128 |
от 2 до 3000 от 5 до 3000 от 2 до 10000 от 10 до 3000 от 10 до 10000 |
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот при измерении СКЗ виброскорости, Гц |
от 10 до 1000 |
|
Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц |
от 10 до 200 |
|
Пределы допускаемой основной относительной погрешности в рабочем диапазоне значений (на базовой частоте) при измерении, %: - СКЗ виброускорения (159,2 Гц) - СКЗ виброскорости (159,2 Гц) - СКЗ виброперемещения (40 Гц) |
±2,5 ±3,5 ±4,0 |
|
Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении, %: - СКЗ виброускорения - СКЗ виброскорости - СКЗ виброперемещения |
±3,5 ±4,0 ±4,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, % |
±0,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - 5160 - AB-311FR, AB-311FRO, AB-311FRU, АВ317-5, AB-321FK, AK-3165 - АВ-330 - 5131, 5134, 5150 - AB-320FRM, 5128, 5129, 5136 - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -60 до +250 от -60 до +80 от -60 до +50 от -50 до +80 от -20 до +50 98 от 84 до 107 |
|
* Измеряемые значения СКЗ виброскорости V, мм/с, и СКЗ виброперемещения S, мкм, вычисляются по формулам: V = — • 103, 5 = — • 103 = —• 106, 2nf , 2nf (2л/)2 где а - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц. | |
Таблица 4 - Метрологические характеристики каналов измерений параметров
относительной вибрации
|
Наименование характеристики |
Значение |
|
Диапазон измерений размаха относительного виброперемещения*, мкм, при начальном зазоре 2100 мкм для 5007 и 1800 мкм для 5007 (с преобразователем 4529) и 5007.2 |
от 50 до 1400 |
|
Диапазон рабочих частот при измерении относительного виброперемещения, Гц |
от 5 до 2000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений размаха относительного виброперемещения, % |
± 5,0 |
|
Неравномерность амплитудно-частотной характеристики при измерении относительного виброперемещения в рабочем диапазоне частот, %, не более |
± 5,0 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - 5007 - 5007.2 - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -50 до +120 от -50 до +80 98 от 84 до 107 |
|
Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
1,0 |
|
* Измеряемые значения размаха относительного виброперемещения S 2 а, мкм, вычисляются по формуле: >2, 2С>|°' , где а - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц. | |
Таблица 5 - Метрологические характеристики каналов измерений расстояния
до контролируемой поверхности
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояния до контролируемой поверхности, мкм: - 5007 - 5007.2, 5007 (с преобразователем 4529) |
от 1400 до 2800 от 800 до 2800 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений расстояния до контролируемой поверхности, % |
± 5,0 |
|
Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
1,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - 5007 - 5007.2 - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -50 до +120 от -50 до +80 98 от 84 до 107 |
Т а б л и ц а 6 - Метрологические характеристики каналов измерений температуры (без учета погрешности термопар)
|
Наименование характеристики |
Значение |
|
НСХ подключаемых термопар по ГОСТ Р 8.585-2001 |
ТХК (L) |
|
Диапазон измерений, °С |
от -50 до +800 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С |
± 1,0 |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
0,5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более атмосферное давление, кПа |
от -50 до +60 98 от 84 до 107 |
Таблица 7 - Метрологические характеристики каналов измерений силы тока
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока: - 5304, А |
от -600 до +600 |
|
— 4402, 4402.1, мА |
от 4 до 20 |
|
Диапазон измерений СКЗ силы переменного тока частотой 50 Гц, А: - ТПТ-1-1А/0.1 V |
от 0 до 1 |
|
- ТПТ-1-5А/0.1 V |
от 0 до 5 |
|
- 5304 |
от 0 до 600 |
|
- 5307 |
от 0 до 300 |
|
- 5308 |
от 0 до 50 |
|
- ХН-32-100А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 100 |
|
- ХН-32-150А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 150 |
|
- ХН-32-200А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 200 |
|
- ХН-32-250А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 250 |
|
- ХН-32-300А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 300 |
|
- ХН-32-400А/5А совместно с ТПТ-1-5А/0.1 V |
от 0 до 400 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
± 1,00 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений СКЗ силы переменного тока частотой 50 Гц, % |
± 1,0 |
|
Пределы допускаемой дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности: - 5304 |
1,0 |
|
- 4402, 4402.1 |
0,5 |
|
Пределы допускаемой дополнительной погрешности измерений СКЗ силы переменного тока частотой 50 Гц от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
1,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - ТПТ-1-А/0.1 V; ТПТ-1-5А/0.1 V; 4402; 4402.1; 5307; 5308; ХН-32-100А/5А; ХН-32-150А/5А; ХН-32-200А/5А; ХН-32-250А/5А; ХН-32-300А/5А; ХН-32-400А/5А |
от -50 до +60 |
|
- 5304 |
от 0 до +60 |
|
- относительная влажность при температуре +35 °С, %, не более |
98 |
|
атмосферное давление, кПа |
от 84 до 107 |
Таблица 8- Метрологические характеристики каналов измерений давления
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа: | |
|
- 412 ДИ-0,1 |
от 0 до 0,1 |
|
- 412 ДИ-0,6 |
от 0 до 0,6 |
|
- 412 ДИ-1,6 |
от 0 до 1,6 |
|
- 412 ДИ-2,5 |
от 0 до 2,5 |
|
- 412 ДИ-4,0 |
от 0 до 4,0 |
|
- 412 ДИ-6,0 |
от 0 до 6,0 |
|
- 412 ДИ-10 |
от 0 до 10,0 |
|
- 412 ДИ-16 |
от 0 до 16,0 |
|
- 5402 |
от 0 до 0,1 от 0 до 0,6 от 0 до 1 от 0 до 2,5 от 0 до 6 от 0 до 16 от 0 до 25 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений избыточного давления, % |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
2,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +80 |
|
- относительная влажность при температуре +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 107 |
Таблица 9 - Метрологические характеристики каналов измерений частоты вращения
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения, Гц: - ТДИ-1, 5605, 5607 - ФД-2 - 5007, 5007.2 - 5007 (с модулем беспроводной связи 4528) |
от 4 до 467 от 0,1 до 200 от 0,1 до 5000 от 1,6 до 5000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты вращения, % |
± 0,2 |
|
Пределы допускаемой дополнительной погрешности измерений частоты вращения от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - 5007 - ТДИ-1, 5605, 5607, ФД-2, 5007.2 - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -50 до +120 от -50 до +80 98 от 84 до 107 |
Таблица 10 - Метрологические характеристики каналов измерений частоты следования импульсов
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты следования импульсов, Гц: - модуль беспроводной связи 4528 - прочие измерительные модули |
от 1,6 до 10000 от 0,1 до 10000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты следования импульсов, % |
± 0,2 |
|
Пределы допускаемой дополнительной погрешности измерений частоты следования импульсов от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности |
0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -50 до +80 98 от 84 до 107 |
Таблица 11- Метрологические характеристики каналов измерений напряжения
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -1000 до +1000 |
|
Диапазон измерений СКЗ напряжения переменного тока, мВ |
от 0 до 1000 |
|
Диапазон частот напряжения переменного тока, Гц |
от 2 до 20000 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % |
± 0,15 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока, %: - в диапазоне частот от 2 до 5 Гц включ. - в диапазоне частот св. 5 до 10000 Гц включ. - в диапазоне частот св. 10000 до 20000 Гц включ. |
не нормируются ± 0,5 не нормируются |
|
Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и СКЗ напряжения переменного тока от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
1,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более атмосферное давление, кПа |
от -50 до +60 98 от 84 до 107 |
Т а б л и ц а 1 2 - Метрологические характеристики каналов измерений линейного
перемещения
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 300 |
|
Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений линейного перемещения, % |
± 5,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
1,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -50 до +80 98 от 84 до 107 |
Таблица 13 - Метрологические характеристики каналов измерений параметров
импульсного сигнала
|
Наименование характеристики |
Значение |
|
Динамический диапазон измерений СКЗ амплитуды напряжения, дБ, не менее |
95 |
|
Динамический диапазон измерений амплитуды напряжения, дБ, не менее |
86 |
|
Динамический диапазон измерений энергии сигнала, дБ, не менее |
120 |
|
СКЗ амплитуды напряжения собственных шумов, приведенное ко входу, мкВ, не более |
13 |
|
Диапазон рабочих частот, кГц |
от 60 до 120 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ амплитуды напряжения, дБ |
± 1 |
|
Пределы допускаемой основной относительной погрешности измерений амплитуды напряжения, дБ |
± 2 |
|
Пределы допускаемой основной относительной погрешности измерений энергии сигнала, дБ |
± 2 |
|
Неравномерность амплитудно-частотной характеристики при измерении СКЗ амплитуды напряжения в рабочем диапазоне частот, дБ, не более |
± 3 |
|
Ослабление сигнала за пределами рабочего диапазона частот, дБ на октаву, не менее |
30 |
|
Максимальная скорость обработки импульсов в одноканальном режиме, с-1, не менее |
10000 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп. |
± 1 |
|
Диапазон измерений длительности импульса, мкс |
от 50 до 500000 |
|
Пределы допускаемой относительной погрешности измерений длительности импульса, мкс |
± 10 |
|
Пределы допускаемой дополнительной погрешности измерений СКЗ амплитуды напряжения от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -50 до +80 98 от 84 до 107 |
Таблица 14- Метрологические характеристики каналов измерений силы переменного тока высокой частоты
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока, мА |
от 1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % |
± 10 |
|
Частота повторения импульсов, Гц, не более |
10000 |
|
Пределы допускаемой основной относительной погрешности измерений частоты повторения импульсов, % |
± 2 |
|
Пределы допускаемой дополнительной погрешности измерений силы переменного тока и частоты повторения импульсов от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности |
0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более атмосферное давление, кПа |
от -50 до +60 98 от 84 до 107 |
Т а б л и ц а 1 5 - Общие технические характеристики системы
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц |
(230±23) (50,0±0,5) |
|
Потребляемая мощность, В^А, не более*: - платформа CORNET® - платформа CORNET®-EXPRESS - платформа CORNET®-2 - платформа CORNET®-WL - платформа КОМПАКС®-Р - платформа КОМПАКС®-ПАЗ |
200+ni-11+ П2^50 174 200+пу7 2,4+ щ-2,4 200+ п5^60 100 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 70,0 до 106,7 (от 525 до 800) |
|
* где ni - количество модулей GDM, П2 - количество модулей ГР 3239, пз - количество контроллеров полевой сети 2979, П4 - количество контроллеров беспроводной сети 2980, П5 -количество блоков питания 3671. | |
Т а б л и ц а 16 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Т а б л и ц а 1 7 - Габаритные размеры и масса
|
Наименование составной части системы |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
ВИП AB-311FRU, ВИП AB-311FRO |
045x33 |
0,38 |
|
ВИП AB-320FRM |
29х30х36 |
0,40 |
|
Наименование составной части системы |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
ВИП AB-321FK |
45x22x30 |
0,38 |
|
ВИП AB-330 |
34x34x36 |
0,40 |
|
ВИП AB-311FR |
022x44 |
0,06 |
|
ВИП AX-3165 |
014x19 |
0,03 |
|
ВИП АВ-317-5 |
045x33 |
0,40 |
|
Датчик вибрации 5128 |
022x31 |
0,04 |
|
Датчик вибрации 5129 |
022x32 |
0,04 |
|
Датчик вибрации 5131 |
022x38 |
0,07 |
|
Датчик вибрации 5134 |
022x46 |
0,07 |
|
Датчик вибрации 5136 |
032x37 |
0,05 |
|
Датчик вибрации 5150 |
022x44 |
0,06 |
|
Датчик вибрации 5160 |
040x35 |
0,45 |
|
Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V |
060x28 |
0,10 |
|
Трансформатор тока разъемный ХН-32 |
90x110x52 |
0,60 |
|
Датчик тока 5304 |
100x100x44 |
0,30 |
|
Датчик тока 5307 |
95x100x48 |
0,50 |
|
Датчик тока 5308 |
63x70x48 |
0,30 |
|
Датчик давления 412 ДИ |
032x80 |
0,15 |
|
Датчик давления 5402 |
032x87 |
0,20 |
|
Фотодатчик ФД-2 |
34x42x100 |
0,20 |
|
Таходатчик индукционный ТДИ-1 |
030x240 |
0,50 |
|
Датчик оборотов 5605 |
78x39x123 |
0,25 |
|
Датчик оборотов 5607 |
030x240 |
0,50 |
|
Датчик перемещения 5007 |
017x209 |
0,21 |
|
Датчик перемещения 5007.2 |
010x24 |
0,04 |
|
Датчик «КОКОС» |
0150x1013 |
15,6 |
|
Датчик перемещения 5002 |
0150x1013 |
15,6 |
|
Датчик АЭ 5703 |
35x42x31,3 |
0,07 |
|
Имитатор датчика АЭ 8113 |
35x43x39 |
0,10 |
|
Датчик 5705 |
107x62x59 |
0,58 |
|
Датчик 5902 |
176x199x49 |
0,60 |
|
Адаптер MP |
56x85x30 |
0,12 |
|
Адаптер 4803 |
64x76x51 |
0,20 |
|
Адаптер ДПС 4205 |
28x64x32 |
0,10 |
|
Блок усилителей 4108 |
60x84x41 |
0,20 |
|
Преобразователь 4503 |
117x86x36 |
0,30 |
|
Преобразователь 4503.21 |
62x78x59 |
0,30 |
|
Преобразователь 4517 |
62x78x59 |
0,20 |
|
Преобразователь 4523 |
62x78x55 |
0,30 |
|
Преобразователь 4529 |
62x78x59 |
0,20 |
|
Модуль 3333.1 |
232x137x83 |
1,70 |
|
Модуль 3333.2 |
232x137x85 |
1,40 |
|
Наименование составной части системы |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Модуль PIM 4440.3 |
309x140x39 |
1,50 |
|
Модуль PIM 4443 |
309x140x39 |
0,90 |
|
Модуль PIM 4455 |
309x140x39 |
1,70 |
|
Модуль беспроводной связи 4528 |
161x43x161 |
0,80 |
|
Модуль 4402 |
64x76x51 |
0,13 |
|
Модуль 4402.1 |
62x78x59 |
0,20 |
|
Модуль 4403 |
64x76x51 |
0,11 |
|
Модуль питания датчиков 4613 |
309x140x39 |
1,50 |
|
Модуль питания 4615 |
309x140x39 |
1,60 |
|
Модуль питания 4619 |
135x131x30 |
0,90 |
|
Модуль GDM |
51x129x195 |
0,40 |
|
Модуль ГР 3239 |
144x43x340 |
2,50 |
|
Медиаконвертер 4570 |
30x128x131 |
0,30 |
|
Виброанализатор 8710 |
68x146x24 |
0,31 |
|
Блок ПАЗ 2002 |
483x177x364 |
10,00 |
|
Контроллер полевой сети 2979 |
100x149x29 |
0,5 |
|
Контроллер полевой сети 2983 |
131x31x165 |
0,5 |
|
Контроллер беспроводной сети 2980 |
140x39x109 |
0,4 |
Таблица 18- Степень защиты, обеспечиваемая оболочкой
|
Наименование составной части |
Степень защиты |
|
ВИП AB-311FRU |
IP67 |
|
ВИП AB-311FRO | |
|
ВИП AB-320FRM | |
|
ВИП AB-311FR | |
|
ВИП AB-321FK | |
|
ВИП AX-3165 | |
|
Датчик вибрации 5128 | |
|
Датчик вибрации 5131 | |
|
Датчик вибрации 5134 | |
|
Датчик вибрации 5136 | |
|
Датчик вибрации 5150 | |
|
Датчик вибрации 5160 | |
|
Датчик АЭ 5703 | |
|
Датчик перемещения 5007 | |
|
Датчик перемещения 5007.2 | |
|
Таходатчик индукционный ТДИ-1 | |
|
Датчик оборотов 5607 | |
|
Датчик 5705 | |
|
Модуль беспроводной связи 4528 |
IP65 |
|
Наименование составной части |
Степень защиты |
|
Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V |
IP54 |
|
Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V | |
|
Датчик давления 412 ДИ | |
|
Датчик давления 5402 | |
|
Фотодатчик ФД-2 | |
|
Имитатор датчика АЭ 8113 | |
|
Виброанализатор 8710 | |
|
Датчик «КОКОС» | |
|
Датчик перемещения 5002 | |
|
Медиаконвертер 4570 |
IP40 |
|
Модуль ГР 3239 | |
|
Датчик 5902 |
IP20 |
|
Адаптер MP | |
|
Адаптер 4803 | |
|
Датчик тока 5307 | |
|
Датчик тока 5308 | |
|
Преобразователь 4503 | |
|
Преобразователь 4503.21 | |
|
Преобразователь 4517 | |
|
Преобразователь 4523 | |
|
Преобразователь 4529 | |
|
Модуль 3333.1 | |
|
Модуль 3333.2 | |
|
Модуль PIM 4443 | |
|
Модуль PIM 4455 | |
|
Модуль PIM 4440.3 | |
|
Модуль 4402 | |
|
Модуль 4402.1 | |
|
Модуль 4403 | |
|
Модуль GDM | |
|
Модуль питания датчиков 4613 | |
|
Модуль питания 4615 | |
|
Модуль питания 4619 | |
|
Датчик тока 5304 | |
|
Трансформатор тока разъемный ХН-32 | |
|
Блок ПАЗ 2002 | |
|
Контроллер полевой сети 2979 | |
|
Контроллер полевой сети 2983 | |
|
Контроллер беспроводной сети 2980 |
Таблица 19- Маркировка взрывозащиты
|
Наименование оборудования |
Маркировка взрывозащиты |
|
ВИП AB-311FRU |
РО Ex ia I Ma / 0Ex ia IIC T6 Ga |
|
ВИП AB-311FRO | |
|
ВИП AB-320FRM | |
|
ВИП AB-321FK | |
|
ВИП АК-3165 |
|
Наименование оборудования |
Маркировка взрывозащиты |
|
ВИП AB-330 |
1Ex ia IIC T6 Gb |
|
ВИП AB-311FR |
0Ex ia IIC T6 Ga |
|
Датчик вибрации 5128 | |
|
Датчик вибрации 5129 | |
|
Датчик вибрации 5131 |
0Ex ia IIC T6 Ga |
|
Датчик вибрации 5136 | |
|
Имитатор датчика АЭ 8113 | |
|
Датчик перемещения 5007 |
0Ex ia IIC T6 Ga, 0Ex ia IIC T6...T4 Ga Х |
|
Датчик «КОКОС» |
0Ex ia IIC T6 Ga, 0Ex ia IIC T4 Ga |
|
Таходатчик индукционный ТДИ-1 | |
|
Датчик вибрации 5150 | |
|
Датчик вибрации 5160 |
0Ex ia IIC T6...T2 Ga Х |
|
Адаптер MP |
0Ex ia IIC T5 Ga, 0Ex ia IIC T4 Ga |
|
Датчик вибрации 5134 |
0Ex ia IIC T4 Ga |
|
Датчик оборотов 5607 | |
|
Датчик перемещения 5007.2 | |
|
Датчик перемещения 5002 | |
|
Датчик давления 5402 | |
|
Датчик 5705 | |
|
Датчик давления 412 ДИ |
0Ex ia IIC T6 Ga, 1Ex ia IIC T4 Gb |
|
Датчик АЭ 5703 |
0Ex ia IIC T6 Ga, 1Ex ib IIC T4 Gb |
|
Преобразователь 4517 |
0Ex ia IIC T5 Ga, 1Ex ia IIC T4 Gb |
|
Фотодатчик ФД-2 |
0Ex ia IIC T5 Ga |
|
Адаптер 4803 | |
|
Преобразователь 4503 | |
|
Модуль PIM 4443 | |
|
Модуль 4402 | |
|
Модуль 4403 | |
|
Модуль PIM 4455 |
РО Ex ia I Ma / 0Ex ia IIC T5 Ga, 1Ex ib [ia Ga] IIC T4 Gb |
|
Блок усилителей 4108 |
1Ex ia IIC T6 Gb |
|
Преобразователь 4523 |
1Ex ia IIC T4 Gb |
|
Преобразователь 4503.21 | |
|
Модуль 4402.1 |
1Ex ia IIC T4 Gb, 1Ex ia [ia Ga] IIC T4 Gb |
|
Преобразователь 4529 |
1Ex ia [ia Ga] IIC T4 Gb |
|
Модуль беспроводной связи 4528 | |
|
Медиаконвертер 4570 |
0Ex ia op is IIC T5 Ga |
|
Модуль 3333.1 |
0Ex ia IIC T4 Ga |
|
Виброанализатор 8710 |
0Ex ia IIC T3 Ga, 1Ex ia IIC T3 Gb |
|
Модуль GDM |
[Ex ia Ma] I / [Ex ia Ga] IIC |
|
Наименование оборудования |
Маркировка взрывозащиты |
|
Трансформаторные преобразователи тока ТПТ-1-1А/0.1 V |
[Ex ia Ga] ПС |
|
Трансформаторные преобразователи тока ТПТ-1-5А/0.1 V | |
|
Модуль ГР 3239 | |
|
Блок ПАЗ 2002 (модуль реле монитора 3252.1, 3252.2, 3252.3) |
Знак утверждения типа
наносится на лицевой панели стойки системы фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра.
Комплектность
Таблица 20- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Оборудование системы КОМПАКС® | ||
|
1.1 Взрывозащищенные оборудование системы КОМПАКС® | ||
|
ВИП AB-311FRU |
КОБМ.433642.001-20 |
По согласованию с заказчиком |
|
ВИП AB-311FRO |
КОБМ.433642.001-15 | |
|
ВИП AB-320FRM |
КОБМ.433642.002-20 | |
|
ВИП AB-311FR |
КОБМ.433642.001-50 | |
|
ВИП AB-321FK |
КОБМ.433642.003 | |
|
ВИП АВ-330 |
КОБМ.433642.038 | |
|
ВИП АК-3165 |
КОБМ.433642.015 | |
|
Датчик вибрации 5128 |
КОБМ.433642.028 | |
|
Датчик вибрации 5129 |
КОБМ.433642.029 | |
|
Датчик вибрации 5131 |
КОБМ.433642.031 | |
|
Датчик вибрации 5134 |
КОБМ.433642.054 | |
|
КОВМ.433642.061* | ||
|
Датчик вибрации 5136 |
КОБМ.433642.036 | |
|
Датчик вибрации 5150 |
КОБМ.433642.053 | |
|
КОВМ.433642.062* | ||
|
Датчик вибрации 5160 |
КОВМ.433642.060* | |
|
Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V |
КОБМ.434724.001-02 | |
|
Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V |
КОБМ.434724.001 | |
|
Датчик тока 5307 |
КОБМ.434724.007 | |
|
Датчик тока 5308 |
КОБМ.434724.008 | |
|
Датчик давления 412 ДИ |
КОБМ.406233.001 | |
|
Датчик давления 5402 |
КОБМ.406233.002 | |
|
КОВМ.406233.011* | ||
|
Фотодатчик ФД-2 |
КОБМ.468229.005 | |
|
Таходатчик индукционный ТДИ-1 |
КОБМ.402142.002 | |
|
Датчик оборотов 5607 |
КОБМ.402142.007 | |
|
КОВМ.402142.010* | ||
|
Датчик перемещения 5002 |
КОБМ.402115.002 | |
|
Наименование |
Обозначение |
Количество |
|
Датчик перемещения 5007 |
КОБМ.402169.007 КОВМ.402169.020* |
По согласованию с заказчиком |
|
Датчик перемещения 5007.2 |
КОБМ.402169.014 | |
|
Датчик «КОКОС» |
КОБМ.402115.001 | |
|
Датчик АЭ 5703 |
КОБМ.433633.003 | |
|
Датчик 5705 |
КОБМ.433633.005 | |
|
Датчик 5902 |
КОБМ.434726.002 | |
|
Адаптер MP |
КОБМ.468151.009 | |
|
Адаптер 4803 |
КОБМ.469133.003 | |
|
Имитатор датчика АЭ 8113 |
КОБМ.469153.003 | |
|
Блок усилителей 4108 |
КОБМ.468731.017 | |
|
Преобразователь 4503 |
КОБМ.468353.003 | |
|
Преобразователь 4503.21 |
КОБМ.468353.003-21 | |
|
Преобразователь 4517 |
КОБМ.468151.017 | |
|
Преобразователь 4523 |
КОБМ.468151.023 | |
|
Преобразователь 4529 |
КОВМ.468151.029* | |
|
Модуль 3333.1 |
КОБМ.466256.001-03 | |
|
Модуль 3333.2 |
КОВМ.466256.002 | |
|
Модуль PIM 4443 |
КОБМ.468363.069 | |
|
Модуль PIM 4455 |
КОБМ.468363.055 | |
|
Модуль беспроводной связи 4528 |
КОВМ.464213.003* | |
|
Модуль 4402 |
КОБМ.468212.002 | |
|
Модуль 4402.1 |
КОБМ.468212.005 КОВМ.468212.006* | |
|
Модуль 4403 |
КОБМ.468212.003 | |
|
Модуль питания датчиков 4613 |
КОБМ.436614.013 | |
|
Модуль питания 4615 |
КОБМ.436111.010 | |
|
Модуль питания 4619 |
КОБМ.436614.019 | |
|
Модуль GDM |
КОБМ.468364.024 | |
|
Модуль ГР 3239 |
КОБМ.468363.039 | |
|
Контроллер полевой сети 2979 |
КОБМ.468364.069 | |
|
Медиаконвертер 4570 |
КОБМ.468153.070 | |
|
Виброанализатор 8710 |
КОБМ.468222.010 | |
|
Блок ПАЗ 2002 (модуль реле монитора 3252.1) |
КОБМ.468363.052-01 | |
|
Блок ПАЗ 2002 (модуль реле монитора 3252.2) |
КОБМ.468363.052-02 | |
|
Блок ПАЗ 2002 (модуль реле монитора 3252.3) |
КОБМ.468363.052-03 | |
|
1.2 Оборудование системы КОМПАКС® общепромышленного исполнения | ||
|
ВИП АВ-317-5 |
КОБМ.433642.032 |
По согласованию с заказчиком |
|
Датчик тока 5304 |
КОБМ.411111.004 | |
|
Трансформатор тока разъемный ХН-32 |
КОБМ.671221.001 | |
|
Датчик оборотов 5605 |
КОБМ.402412.005 | |
|
Адаптер ДПС 4205 |
КОБМ.468353.005 | |
|
Модуль PIM 4440.3 |
КОБМ.468363.063 | |
|
Контроллер полевой сети 2983 |
КОВМ.468364.083* | |
|
Контроллер беспроводной сети 2980 |
КОВМ.468364.080* | |
|
Контроллер диагностический* |
_ | |
|
Наименование |
Обозначение |
Количество |
|
2 Комплекты | ||
|
Кабельные линии связи** |
_ |
По согласованию с заказчиком |
|
Коробка ответвительная** |
_ | |
|
Коробка соединительная** |
_ | |
|
Кожух адаптера** |
_ | |
|
Кожух модуля** |
_ | |
|
Шкаф модульный** |
_ | |
|
Комплект датчикодержателей** |
_ | |
|
Комплект установочных изделий** |
_ | |
|
Комплект монтажных изделий** |
_ | |
|
3 Документация | ||
|
Руководство по эксплуатации |
КОБМ.421451.017 РЭ*** |
1 экз. |
|
Формуляр |
КОБМ.421451.017 ФО*** |
1 экз. |
|
* Обозначение для заказа по международной маркировке. * * Тип определяются требованиями проекта по согласованию с заказчиком. * ** Обозначение документа согласно обозначению исполнения системы. | ||
Сведения о методах измерений
приведены в разделах 3, 4, 10, 11 руководства по эксплуатации.
Нормативные документы
ГОСТ 16957-80 «Анализаторы многоканальные амплитудные. Основные параметры и общие технические требования»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 53564-2009 «Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Требования к системам мониторинга»
КОБМ.421451.017 ТУ «Система КОМПАКС®. Технические условия»
Смотрите также
