Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ
| Номер в ГРСИ РФ: | 68730-17 |
|---|---|
| Производитель / заявитель: | ООО "АКСИТЕХ", г.Москва |
|
68730-17: Описание типа
2017-68730-17.pdf
|
Скачать | 248.2 КБ | |
|
68730-17: Описание типа
2025-68730-17-1.pdf
|
Скачать | 255.1 КБ | |
|
68730-17: Описание типа
2026-68730-17.pdf
|
Скачать | 256.6 КБ | |
|
68730-17: Описание типа
2026-68730-17-1.pdf
|
Скачать | 369.2 КБ | |
|
68730-17: Методика поверки
РВНЕ.0026-2025 МП
2026-mp68730-17.pdf
|
Скачать | 5 MБ | |
|
68730-17: Методика поверки
МП-201-049-2017
2017-mp68730-17-3.pdf
|
Скачать | 603.3 КБ |
Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ (далее - контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также для приема и обработки импульсных сигналов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68730-17 | ||||||||||||||||||||||||||||||||||||
| Действует | по 18.09.2027 | ||||||||||||||||||||||||||||||||||||
| Наименование | Контроллеры сбора и передачи данных | ||||||||||||||||||||||||||||||||||||
| Модель | КАМ100, КАМ200 и АКСИ | ||||||||||||||||||||||||||||||||||||
| Модификации |
КАМ100 КАМ200 АКСИ На испытания представлены: КАМ200-14 КАМ200-50 КАМ200-60-А КАМ200-61-А КАМ200-62-А |
||||||||||||||||||||||||||||||||||||
| Приказы |
№2677 от
08.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№622 от
31.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№1148 от
11.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | eb913b01-987f-697c-a9c6-e6f715d49d46 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «АКСИТЕХ», РОССИЯ, 117246, г. Москва, вн. тер. г. муниципальный округ Черемушки, пр-д Научный, д. 20, стр. 5
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0026-2025 МП ГСИ. Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 11.06.2026)
МП-201-049-2017 Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ. Методика поверки.
(по 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
для мод. КАМ100, КАМ200 с обозначением А
4 года
|
| Зарегистрировано поверок |
13631
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13631 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.06.2026 |
Поверители
Скачать
|
68730-17: Описание типа
2017-68730-17.pdf
|
Скачать | 248.2 КБ | |
|
68730-17: Методика поверки
2017-mp68730-17.pdf
Файл устарел
|
Скачать | 603.3 КБ | |
|
68730-17: Описание типа
2017-68730-17-1.pdf
Файл устарел
|
Скачать | 248.2 КБ | |
|
68730-17: Описание типа
2025-68730-17.pdf
Файл устарел
|
Скачать | 255.1 КБ | |
|
68730-17: Методика поверки
2017-mp68730-17-1.pdf
Файл устарел
|
Скачать | 603.3 КБ | |
|
68730-17: Описание типа
2025-68730-17-1.pdf
|
Скачать | 255.1 КБ | |
|
68730-17: Описание типа
2026-68730-17.pdf
|
Скачать | 256.6 КБ | |
|
68730-17: Методика поверки
МП 201-049-2017
2017-mp68730-17-2.pdf
Файл устарел
|
Скачать | 603.3 КБ | |
|
68730-17: Описание типа
2026-68730-17-1.pdf
|
Скачать | 369.2 КБ | |
|
68730-17: Методика поверки
РВНЕ.0026-2025 МП
2026-mp68730-17.pdf
|
Скачать | 5 MБ | |
|
68730-17: Методика поверки
МП-201-049-2017
2017-mp68730-17-3.pdf
|
Скачать | 603.3 КБ |
Описание типа
Назначение
Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ (далее - контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также для приема и обработки импульсных сигналов.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании сигналов напряжения и силы постоянного тока, количества импульсов и сигналов от термопреобразователей сопротивления с номинальной статистический характеристикой (далее - НСХ) Pt100 (а = 0,00385 С-1) по ГОСТ 6651-2009.
Контроллеры предназначены для работы в составе автоматизированных систем управления технологическими процессами (АСУ ТП) совместно с электронно-вычислительными машинами верхнего уровня.
Модули ввода/вывода контроллеров могут изготавливаться в обычном исполнении, а также в исполнении повышенной точности, которое обозначается буквой «А» в маркировке модуля, например, КАМ100-12-А.
Конструктивно контроллеры являются проектно-компонуемыми изделиями и имеют следующие модификации:
- контроллер КАМ100;
- контроллер КАМ200.
Контроллеры КАМ100 и КАМ200 представляют собой совокупность одного процессорного модуля и одного или нескольких модулей на шине.
Наименования модулей:
- процессорные модули КАМ100-10, КАМ100-12, КАМ200-10, КАМ200-11, КАМ200-12, КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК;
- модули, КАМ100-50, КАМ100-60-А, КАМ100-60-Б, КАМ100-61-А, КАМ100-61-Б, КАМ100-62-А, КАМ100-62-Б, КАМ200-50, КАМ200-52, КАМ200-60-А, КАМ200-60-Б, КАМ200-61-А, КАМ200-61-Б, КАМ200-62-А, КАМ200-62-Б, КАМ200-62 исп. 3-А, КАМ200-62 исп. 3-Б, АКСИ-1, АКСИ-2, АКСИ-1МР, АКСИ-2МР.
Общий вид контроллеров с подключенными модулями на шине представлен на рисунке1.
Заводские номера контроллеров и модулей, состоящие из десяти арабских цифр, наносятся типографским способом на наклейку, размещаемую на лицевой панели и боковом шильдике.
Общий вид контроллеров и модулей с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунках 1 - 6. Места нанесения знака
утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом. Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.
Рисунок 1 - Общий вид контроллеров с подключенными модулями на шине
Место нанесения знака утверждения типа
Место нанесения наклейки с серийным номером

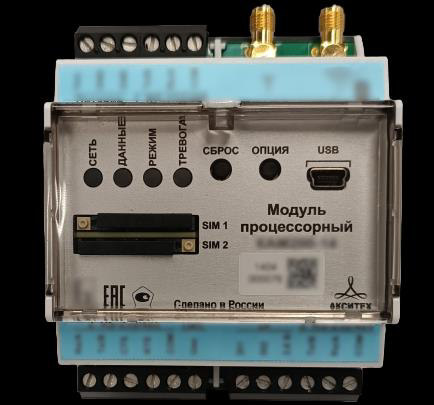

Рисунок 2 - Общий вид процессорных модулей с указанием мест нанесения знака утверждения типа и серийного номера на лицевой панели

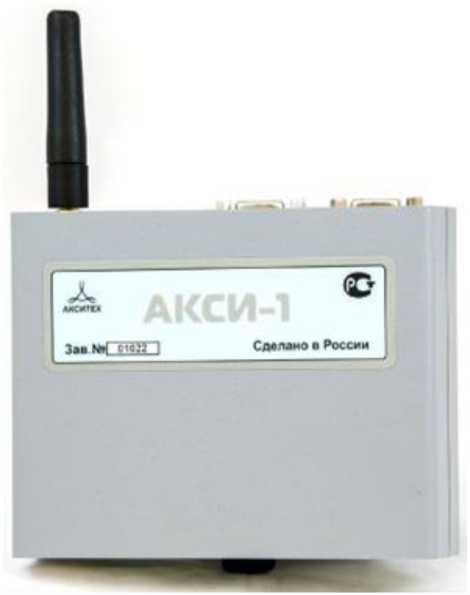

Рисунок 3 - Общий вид контроллеров АКСИ

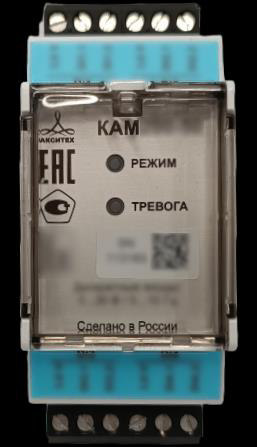

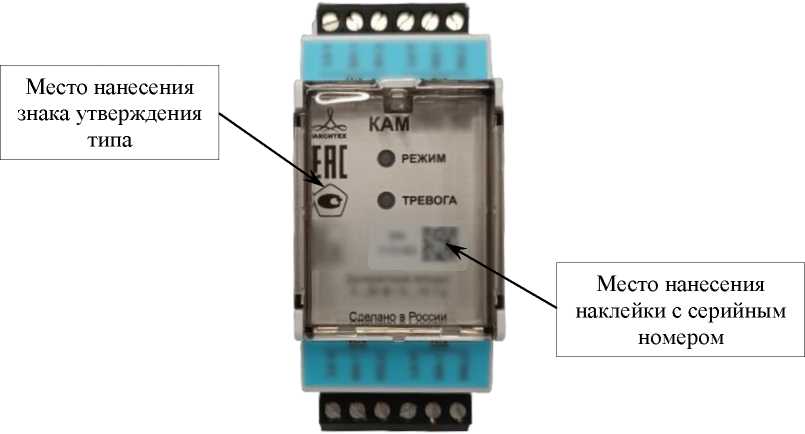

Рисунок 4 - Общий вид модулей с указанием мест нанесения знака утверждения типа и серийного номера на лицевой панели (кроме КАМ200-52)
Место нанесения знака утверждения типа
200-5:
ф РЕЖИМ
Место нанесения наклейки с серийным номером
Рисунок 5 - Внешний вид модуля КАМ200-52
с указанием мест нанесения знака утверждения типа и серийного номера на лицевой панели

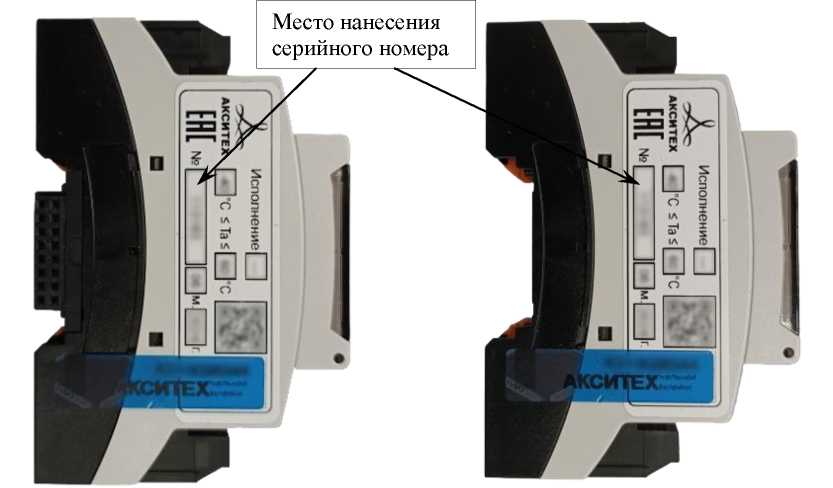

Рисунок 6 - Общий вид контроллеров и модулей с указанием мест нанесения серийного номера на боковой панели: слева - с шиной, справа - без шины
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного ПО, идентификационные наименования которого представлены в таблице 1, и внешнего ПО «КАМ200 Конфигуратор».
Внешнее ПО «КАМ200 Конфигуратор» не является метрологически значимым и служит исключительно для отображения измерительной информации на персональных электронно-вычислительных машинах (далее - ПК).
Встроенное ПО осуществляет обработку измерительной информации и является метрологически значимым. Метрологически значимое ПО устанавливается в энергонезависимую память контроллеров и модулей при изготовлении. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование контроллера/модуля |
Идентификационные данные, значение | ||
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО), не ниже |
Цифровой идентификатор ПО | |
|
КАМ100-10 КАМ200-10 КАМ200-11 |
KAM200_10M- 1.4.0.bin |
1.4.0 |
по номеру версии |
|
КАМ100-12 КАМ200-12 |
KAM200_12M- 1.4.2.bin |
1.4.2 |
по номеру версии |
|
АКСИ-1 АКСИ-2 |
ADuC_ref_v2_1 .hex |
2.1 |
по номеру версии |
|
АКСИ-1МР АКСИ-2МР |
telmr1_1.hex |
1.1 |
по номеру версии |
|
КАМ100-14 |
KAM200_14-0.3.4.0.bin |
0.3.4.0 |
по номеру версии |
|
КАМ100-50 |
KAM200_50M- 1.6.2.bin |
1.6 |
по номеру версии |
|
КАМ100-60-А КАМ100-60-Б |
KAM200_60M- 1.6.7.bin |
1.6 |
по номеру версии |
|
КАМ100-61-А КАМ100-61-Б |
KAM200_61M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ100-62-А КАМ100-62-Б |
KAM200_62M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ200-14 КАМ200-14 исп. ШК |
KAM200_14-0.3.4.0.bin |
0.3.4.0 |
по номеру версии |
|
КАМ200-50 |
KAM200_50M- 1.6.2.bin |
1.6 |
по номеру версии |
|
КАМ200-52 |
KAM200_52M- 1.6.11.bin |
1.6 |
по номеру версии |
|
КАМ200-60-А КАМ200-60-Б |
KAM200_60M- 1.6.7.bin |
1.6 |
по номеру версии |
|
КАМ200-61-А КАМ200-61-Б |
KAM200_61M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ200-62-А КАМ200-62-Б |
KAM200_62M- 1.6.6.bin |
1.6 |
по номеру версии |
|
КАМ200-62 исп. 3-А КАМ200-62 исп. 3-Б |
KAM200_62M- 1.6.11.bin |
1.6 |
по номеру версии |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества импульсов в виде «меандр» амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц, для КАМ100-10, КАМ200-10, КАМ200-11, КАМ100-12-А, КАМ200-12-А, КАМ 100-12-Б, КАМ200-12-Б, КАМ100-50, КАМ200-50, имп. |
от 20 до 232 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов в виде меандра амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц, для КАМ100-10, КАМ200-10, КАМ200-11, КАМ100-12-А, КАМ200-12-А, КАМ100-12-Б, КАМ200-12-Б, КАМ100-50, КАМ200-50, имп. |
±1 |
|
Диапазон измерений количества импульсов для процессорных модулей КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК с параметрами: - амплитуда, В - частота сигнала, кГц - форма сигнала |
от 2,5 до 30 от 0 до 10 меандр |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов для процессорных модулей КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК, имп. |
±1 |
|
Диапазон измерений количества импульсов для модулей КАМ200-52 с параметрами: - амплитуда, В - частота сигнала, Гц - форма сигнала |
от 2,5 до 30 от 0 до 10 меандр |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов для модулей КАМ200-52, имп. |
±1 |
|
Диапазон измерений напряжения постоянного тока для модулей КАМ100-60-А, КАМ200-12-А, КАМ200-12-Б, КАМ100-12-А, КАМ100-12-Б КАМ200- 60-А, КАМ100-60-Б, КАМ200-60-Б, В |
от 0 до 2 |
|
Пределы допускаемой основной приведенной1) погрешности измерений напряжения постоянного тока, %, для модулей: - КАМ100-12-А, КАМ200-12-А, КАМ100-60-А, КАМ200-60-А - КАМ100-12-Б, КАМ200-12-Б, КАМ100-60-Б, КАМ200-60-Б |
±0,1 ±1,0 |
|
Пределы допускаемой дополнительной приведенной1) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 30 C, %, для модулей: - КАМ100-12-А, КАМ200-12-А, КАМ100-60-А, КАМ200-60-А, - КАМ200-12-А, КАМ200-12-Б, КАМ100-60-Б, КАМ200-60-Б |
±0,05 ±0,5 |
|
Диапазон преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009, °C, для модулей КАМ100-61-А, КАМ200-61-А, КАМ100-61-Б, КАМ200-61-Б, АКСИ-1МР, АКСИ-2МР |
от -50 до +150 |
|
Пределы допускаемой основной абсолютной погрешности преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009, C, для модулей: - КАМ100-61-А, КАМ200-61-А - КАМ100-61-Б, КАМ200-61-Б |
±0,2 ±1,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009 от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 30 °C, °C, для модулей: - КАМ100-61-А, КАМ200-61-А - КАМ100-61-Б, КАМ200-61-Б |
±0,1 ±0,5 |
|
Пределы допускаемой абсолютной погрешности преобразований температуры от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009, для модулей АКСИ-1МР, АКСИ-2МР, °C |
±2 |
|
Диапазон измерений силы постоянного тока для модулей КАМ100-62-А, КАМ200-62-А, КАМ100-62-Б, КАМ200-62-Б, КАМ200-62 исп. 3-А, КАМ200-62 исп. 3-Б, АКСИ-1, АКСИ-1МР, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной1) погрешности измерений силы постоянного тока, %, для модулей: - КАМ100-62-А, КАМ200-62-А, КАМ200-62 исп. 3-А, АКСИ-1, АКСИ-1МР - КАМ100-62-Б, КАМ200-62-Б, КАМ200-62 исп. 3-Б |
±0,2 ±1,0 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 30 °C, %, для модулей: - КАМ100-62-А, КАМ200-62-А, КАМ200-62 исп. 3-А - КАМ100-62-Б, КАМ200-62-Б, КАМ200-62 исп. 3-Б |
±0,1 ±0,5 |
|
Пределы допускаемой дополнительной приведенной1) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, для модулей АКСИ-1, АКСИ-1МР, % |
±0,1 |
|
Диапазон измерений количества импульсов сигнала формы «меандр» амплитудой от 16 до 36 В и частотой от 0 до 6 Гц, для модулей АКСИ-1, АКСИ-2МР, имп. |
от 20 до 232 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 6 Гц, для модулей АКСИ-1, АКСИ-2МР, имп. |
±1 |
|
Диапазон измерений количества импульсов в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 10 Гц, для модулей АКСИ-1МР, АКСИ-2, имп. |
от 20 до 232 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 10 Гц, для модулей АКСИ-1МР, АКСИ-2, имп. |
±1 |
|
1) - за нормирующее значение при расчете приведенной погрешности принимается разность между верхним и нижним значениями диапазона измерений физической величины. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, не более |
64 |
|
Параметры электрического питания: - внешнее напряжение постоянного тока, В, для модулей АКСИ-1МР, АКСИ-2, АКСИ-2МР - напряжение постоянного тока, В, для контроллеров КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК и модулей КАМ100-50, КАМ100-60-А, КАМ100-60-Б, КАМ100-61-А, КАМ100-61-Б, КАМ100-62-А, КАМ100-62-Б, КАМ200-50, КАМ200-52, КАМ200-60-А, КАМ200-60-Б, КАМ200-61-А, КАМ200-61-Б, КАМ200-62-А, КАМ200-62-Б, КАМ200-62 исп. 3-А, КАМ200-62 исп. 3-Б |
24 от 3,7 до 3,9 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 98 от 84 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +60 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, для: - КАМ100-14, КАМ100-50, КАМ100-60-Б, КАМ100-61-Б, КАМ100-62-Б КАМ200-14, КАМ200-14 исп. ШК, КАМ200-50, КАМ200-52, КАМ200-60-Б, КАМ200-61-Б, КАМ200-62-Б, КАМ200-62 исп. 3-Б - КАМ100-60-А, КАМ100-61-А, КАМ100-62-А, КАМ200-60-А, КАМ200-61-А, КАМ200-62-А, КАМ200-62 исп. 3-А |
40000 50000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую панель контроллеров и модулей любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер сбора и передачи данных КАМ |
-1) |
1 шт. |
|
Модуль |
-1) |
-2) |
|
Паспорт |
-1) |
1 экз. |
|
Руководство по эксплуатации |
АЕТС.468157.012 РЭ |
-3) |
|
Руководство оператора |
АЕТС.468157.034 РО |
-3) |
|
Разъем шинный |
- |
1 шт. |
|
Держатель для SIM-карты4) |
- |
2 шт. |
|
Примечания: 1) - Для каждого контроллера и модуля свой децимальный номер изделия и свой паспорт в соответствии с децимальным номером. 2) - Количество определяется в соответствии с заказом. 3) - Руководство по эксплуатации и руководство оператора доступны в электронном виде (PDF) в специальном разделе «База знаний» на Портале технической поддержки ООО «АКСИТЕХ». 4) - Только для процессорных модулей КАМ100-14, КАМ200-14, КАМ200-14 исп. ШК. | ||
Сведения о методах измерений
приведены в разделе 3 «Общее устройство и принцип работы» руководства по эксплуатации АЕТС.468157.012 РЭ «Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств времени и частоты»
ТУ 4217-006-87568835-16 «Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ. Технические условия»
