Термометр биметаллический NG 100
| Номер в ГРСИ РФ: | 68791-17 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Фирма "BITHERMA Franz Wagner & Sohn GmbH", Германия |
Термометр биметаллический модели NG 100 (далее - термометр) предназначен для измерений температуры в резервуаре масла гидравлической системы в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68791-17 |
| Наименование | Термометр биметаллический |
| Модель | NG 100 |
| Срок свидетельства (Или заводской номер) | зав.№ M1MBX01CT501 |
Производитель / Заявитель
Фирма "BITHERMA Franz Wagner & Sohn GmbH", Германия
Поверка
| Зарегистрировано поверок | 26 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 25 (96%) |
| Неуспешных поверок (СИ непригодно) | 1 (4%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 68791-17: Описание типа СИ | Скачать | 142.3 КБ | |
| 68791-17: Методика поверки МП 207.1-029-2017 | Скачать | 1.8 MБ |
Описание типа
Назначение
Термометр биметаллический модели NG 100 (далее - термометр) предназначен для измерений температуры в резервуаре масла гидравлической системы в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Описание
Принцип действия термометра основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометр относится к показывающим стрелочным приборам погружного типа и состоит из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке - термобаллона. Корпус термометра изготовлен из оцинкованной стали, циферблат - из алюминия.
Монтаж термометра на объекте измерений осуществляется с использованием дополнительных защитных гильз, изготовленных из коррозионностойкой стали и предохраняющих термобаллон термометра от воздействия агрессивных сред.
Фотография общего вида термометра представлена на рисунке 1.

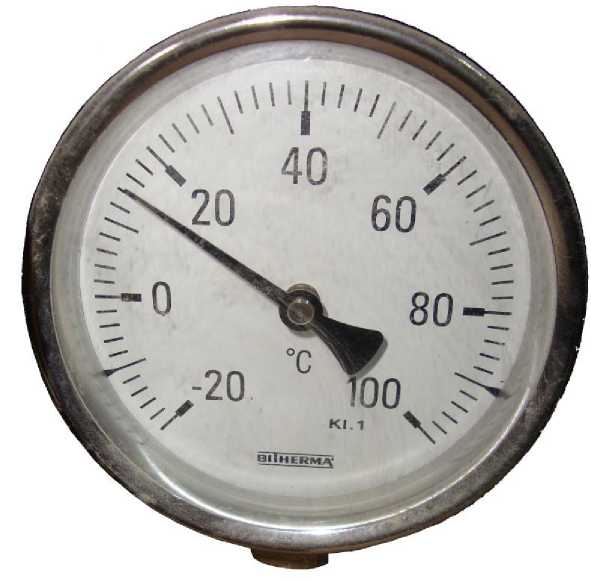

Рисунок 1 - Внешний вид термометра биметаллического NG 100
Пломбирование термометра не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -10 до +90 |
|
Диапазон показаний температуры, °С |
от -20 до +100 |
|
Класс точности |
1 |
|
Пределы допускаемой приведенной погрешности (у), % (от диапазона показаний температуры) |
±1 |
|
Габаритные размеры, мм: - диаметр корпуса - диаметр защитной гильзы термобаллона - длина монтажной части |
100 12 250 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более |
от -20 до +80 95 |
|
Средний срок службы, лет, не менее |
8 |
|
Масса, кг |
0,45 |
|
Примечание - Вариация показаний не превышает значения допускаемой приведенной погрешности |у| | |
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Количество |
|
Термометр биметаллический модели NG 100 |
1 шт. |
|
Защитная гильза |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки МП 207.1-029-2017 |
1 экз. |
Поверка
осуществляется по документу МП 207.1-029-2017 «Термометр биметаллический модели
NG 100. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.05.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «BITHERMA Franz Wagner & Sohn GmbH», Германия.
Другие Термометры
