Датчики частоты вращения магнитные DYNALCO M-203
| Номер в ГРСИ РФ: | 68963-17 |
|---|---|
| Производитель / заявитель: | Фирма "Dynalco, Division of Barksdale Controls", США |
Датчики частоты вращения магнитные DYNALCO M-203 предназначены для измерения частоты вращения роторов турбин, применяемых в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68963-17 | |||||||||||||||
| Наименование | Датчики частоты вращения магнитные | |||||||||||||||
| Модель | DYNALCO M-203 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5e50bc08-e3dc-682e-d318-1f894dd1ebed | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма "Dynalco, division of Barksdale Inc., Crane Co. Company", СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
68963-17: Описание типа
2017-68963-17.pdf
|
Скачать | 83.2 КБ | |
|
68963-17: Методика поверки
2017-mp68963-17.pdf
|
Скачать | 286 КБ |
Описание типа
Назначение
Датчики частоты вращения магнитные DYNALCO M-203 предназначены для измерения частоты вращения роторов турбин, применяемых в различных отраслях промышленности.
Описание
Принцип действия датчика основан на использовании эффекта Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменение магнитного поля, возникающего при прохождении метки или профиля зуба зубчатого колеса вблизи датчика. Интегрированная электроника преобразует метки в импульсы тока прямоугольной формы.
Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Изображение датчика частоты вращения магнитного приведено на рисунке 1.

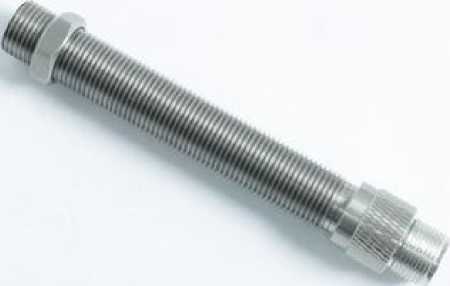

Рисунок 1 - Внешний вид датчика частоты вращения магнитного DYNALCO M-203
Габаритные размеры приведены на рисунке 2.
Рисунок 2 - Габаритные размеры датчика частоты вращения магнитного DYNALCO M-203
Технические характеристики
аблица 1
|
Диапазон измерения частоты вращения, об/мин |
от 5 до 9500 |
|
Пределы допускаемой относительной погрешности измерения частоты | |
|
вращения, % |
±1 |
|
Напряжение постоянного тока на выходе, В |
от 15 до 17 |
|
Электрическое сопротивление, Ом, не более |
650 |
|
Диапазон рабочих температур, °С |
от -54 до +107 |
|
Габаритные размеры, не более: | |
|
длина, мм |
131 |
|
ширина, мм |
20 |
|
высота, мм |
20 |
|
Масса, кг, не более |
0,45 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 2
|
Датчики частоты вращения магнитные DYNALCO M-203 (зав. №№ 2132-SE-876, 2132-SE-957, 2145-SE-876, 2145-SE-957) |
4 шт. |
|
Паспорт |
4 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу DYNALCO М-203МП«Датчики частоты вращения магнитные DYNALCO M-203. Методика поверки», утвержденному АО «НИИФИ» 22.08.2017 года.
Основные средства поверки:
- установка тахометрическая УТ-05-60, диапазон воспроизведения угловых скоростей от 10 до 60000 об/мин, относительная погрешность воспроизведения ±0,05 % (Госреестр № 6840-78);
- частотомер Ч3-63, диапазон измерения частоты от 0,1 Гц до 200 МГц, ПГ ±[10-8+1/(f-te4)], где tсч - время счета в секундах, (Госреестр №9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Техническая документация изготовителя.
