Датчики давления ДЗД-40
| Номер в ГРСИ РФ: | 69411-17 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ФГУП "НИИ прикладной акустики", г.Дубна |
Датчики давления ДЗД-40 (далее — датчик) предназначены для измерений давления при исследовании переходных процессов в воздушной среде и преобразования в электрический сигнал, амплитуда которого пропорциональна давлению.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69411-17 |
| Действует | по 23.11.2027 |
| Наименование | Датчики давления |
| Модель | ДЗД-40 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b0f0e952-5eb7-2625-780d-5002cc654d12 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА"), г. Дубна, Московская обл.
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 69 (96%) |
| Неуспешных поверок (СИ непригодно) | 3 (4 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
69411-17: Описание типа
2017-69411-17.pdf
|
Скачать | 119.8 КБ | |
|
69411-17: Методика поверки
2017-mp69411-17.pdf
|
Скачать | 485 КБ |
Описание типа
Назначение
Датчики давления ДЗД-40 (далее — датчик) предназначены для измерений давления при исследовании переходных процессов в воздушной среде и преобразования в электрический сигнал, амплитуда которого пропорциональна давлению.
Описание
Принцип действия датчика основан на использовании тензоэлектрического эффекта. Измеряемое давление вызывает деформацию тензочувствительного элемента, представляющего собой четыре идентичных пьезорезистора, имплантированных в канавки, вытравленные на поверхности кремниевой мембраны и соединенных по мостовой схеме. Внешнее давление вызывает деформацию мембраны, что приводит к разбалансировке моста. Значение создаваемого напряжения рассогласования (полезный сигнал) прямо пропорционально приложенному давлению.
Сигнал от тензочувствительного элемента дополнительно фильтруется и усиливается встроенной в корпус датчика электронной схемой.
Датчик конструктивно состоит из тензочувствительного элемента, электронной схемы, которые размещены в цилиндрическом корпусе из нержавеющей стали, и разъема для снятия электрического сигнала.

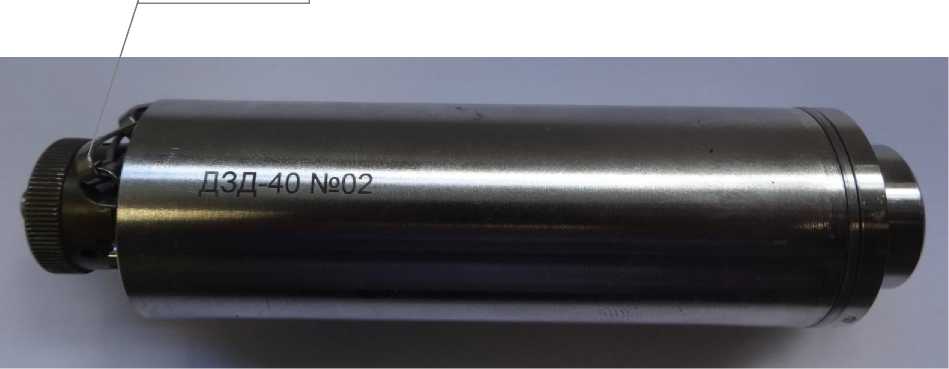

Общий вид датчика ДЗД-40 с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид датчика ДЗД-40 с указанием места пломбирования от несанкционированного доступа
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления, кПа |
от 0,5 до 40 |
|
Пределы допускаемой относительной погрешности измерений давления, % |
±10,0 |
|
Номинальное значение коэффициента преобразования, мВ/кПа |
240 |
|
Относительное отклонение действительного значения коэффициента преобразования от его номинального значения, % |
±10,0 |
|
Собственная резонансная частота, кГц, не менее |
30 |
|
Диапазон рабочих частот, Гц |
от 0,5 до 2500 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
5,0 |
|
Нелинейность амплитудной характеристики, %, не более |
5,0 |
|
Уровень собственных шумов, мВ, не более |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение питания постоянного тока, В |
12±1 |
|
Потребляемый ток при номинальном напряжении, •мА, не более |
8 |
|
Диапазон выходного напряжения, В |
±10 |
|
Габаритные размеры датчика, мм, не более: диаметр длина |
35 130 |
|
Масса датчика, кг, не более |
0,3 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре + 25,0 °С, %, не более изменение давления относительно нормального атмосферного, кПа |
от -10 до +50 95 от -40 до +50 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
35000 |
Знак утверждения типа
наносится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления ДЗД-40 |
ЯТЖИ.406239.003 |
1 шт. |
|
Разъем |
62IN-16JC-10P |
1 экз. |
|
Паспорт |
ЯТЖИ.406239.003ПС |
1 шт. |
|
Методика поверки |
МП 2520-068-2017 |
1 экз. |
Поверка
осуществляется по документу МП 2520-068-2017 «Датчики давления ДЗД-40. Методика
поверки », утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 26 апреля 2017 года.
Основные средства поверки:
эталонная установка для воспроизведения гармонического давления в жидкости УГПД-14 из состава ГЭТ 131-81, воспроизводимое переменное давление от 0,1 до 10 кПа, диапазон частот 0,5 - 1 ■ 103 Гц, СКО 1,0 %;
эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, воспроизводимое импульсное давление от 0,01 до 1,0 МПа, диапазон длительностей 1 □ 10-5 - 5,0 □ 10-3с, СКО 1,0 %;
осциллограф цифровой TDS1002B, полоса 60,0 МГц, дискретизация 1,0 ГГц/канал в реальном времени, развертка по вертикали 2,0 мВ -5,0 В/дел., по горизонтали 5 нс - 50,0 с/дел, рег. №32618-06;
источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3,0 А, погрешность установки U=±(0,005 □ иуст.+ 0,1), рег. №37470-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел «ПОВЕРКА» паспорта.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1 □ 102 до 2,5 □ 107 Па для частот от 5 □ 10-1 до 1 □ 104 Гц и длительностей от 1 □ 10-5 до 10 с при постоянном давлении до 5 □ 106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми сигналами ГСП. Общие технические условия
Технические условия ЯТЖИ.406239.003ТУ Датчик давления ДЗД-40
