Датчики давления ДЗДП-2, ДЗДП-40

Номер в ГРСИ РФ: 69412-17
Категория: Датчики давления
Производитель / заявитель: ФГУП "НИИ прикладной акустики", г.Дубна
Скачать
69412-17: Описание типа СИ Скачать 112.3 КБ
69412-17: Методика поверки МП 2520-069-2017 Скачать 4 MБ
Нет данных о поставщике
Датчики давления ДЗДП-2, ДЗДП-40 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики давления ДЗДП-2, ДЗДП-40 (далее — датчик) предназначены для измерений давления при исследовании переходных процессов в воздушной среде и преобразования в электрический сигнал, амплитуда которого пропорциональна давлению.

Информация по Госреестру

Основные данные
Номер по Госреестру 69412-17
Наименование Датчики давления
Модель ДЗДП-2, ДЗДП-40
Срок свидетельства (Или заводской номер) 23.11.2022
Производитель / Заявитель

ФГУП "НИИ прикладной акустики" (НИИПА), г.Дубна

Поверка

Зарегистрировано поверок 48
Найдено поверителей 2
Успешных поверок (СИ пригодно) 48 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

69412-17: Описание типа СИ Скачать 112.3 КБ
69412-17: Методика поверки МП 2520-069-2017 Скачать 4 MБ

Описание типа

Назначение

Датчики давления ДЗДП-2, ДЗДП-40 (далее — датчик) предназначены для измерений давления при исследовании переходных процессов в воздушной среде и преобразования в электрический сигнал, амплитуда которого пропорциональна давлению.

Описание

Принцип действия датчиков основан на использовании пьезоэлектрического эффекта. На выходе первичного преобразователя генерируется электрический сигнал пропорциональный механическим колебаниям пьезоэлектрического элемента. Первичный преобразователь выполнен по ICP-технологии, имеет положительную поляризацию и встроенный микроэлектронный предусилитель заряда. Питание встроенного микроэлектронного предусилителя заряда осуществляется постоянным током по двухпроводной схеме и использует те же провода, по которым идет сигнал от первичного преобразователя.

Сигнал от первичного преобразователя дополнительно фильтруется и усиливается встроенной в корпус датчика электронной схемой.

Датчики конструктивно состоит из пьезоэлектрического чувствительного элемента и электронной схемы, которые размещены в цилиндрическом корпусе из нержавеющей стали и разъема для снятия электрического сигнала.

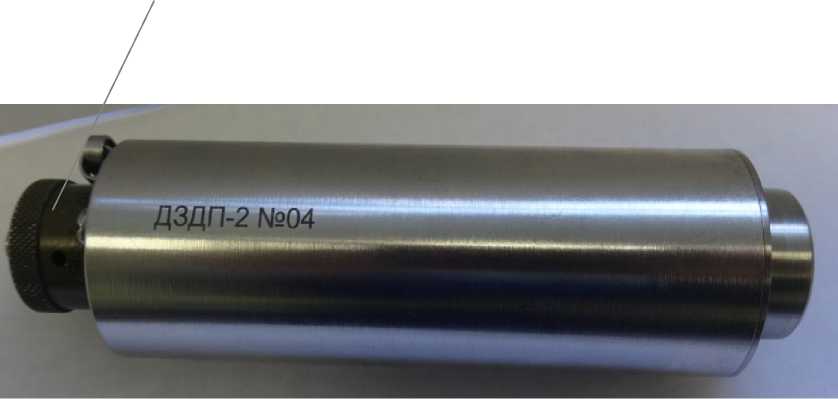

Общий вид датчика с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.

Место пломбирования

ования от несанкционированного доступа

Рисунок 1 -Общий вид датчика с указание м места пломбир

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики датчиков давления ДЗДП-2, ДЗДП-40

Наименование характеристики

Значение

ДЗДП-2

ДЗДП-40

Диапазон измерений давления, кПа

от 0,1 до 2

от 2 до 40

Пределы допускаемой относительной погрешности измерений давления, %

±10,0

±10,0

Номинальное значение коэффициента преобразования, мВ/кПа

940

240

Относительное отклонение действительного значения коэффициента преобразования от его номинального значения, %

±10,0

±10,0

Собственная резонансная частота, кГц, не менее

60

60

Диапазон рабочих частот, Гц

от 1 до 10000

от 1 до 10000

Неравномерность амплитудно-частотной характеристики, %, не более

5,0

5,0

Нелинейность амплитудной характеристики, %, не более

5,0

5,0

Уровень собственных шумов, мВ, не более

5,0

5,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: напряжение питания постоянного тока, В

12±1

Потребляемый ток при номинальном напряжении, •мА, не более

8

Диапазон выходного напряжения, В

±10

Габаритные размеры датчика, мм, не более: диаметр длина

35

130

Масса датчика, кг, не более

0,3

Условия эксплуатации:

температура окружающей среды, °С

относительная влажность при температуре + 25,0 °С, %, не более

изменение давления относительно нормального атмосферного, кПа

от -10 до +50

95 от -40 до +50

Средний срок службы, лет

8

Средняя наработка на отказ, ч

35000

Знак утверждения типа

наносится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления ДЗДП-2

ЯТЖИ.406239.002

1 шт.

Паспорт ДЗДП-2

ЯТЖИ.406239.002ПС

1 экз.

Датчик давления ДЗДП-40

ЯТЖИ.406239.002-01

1 шт.

Паспорт ДЗДП-40

ЯТЖИ.406239.002-01ПС

1 экз.

Разъем

62IN-16JC-10P

1 шт. (для каждого датчика)

Методика поверки

МП 2520-069-2017

1 экз.(для каждого датчика)

Поверка

осуществляется по документу МП 2520-069-2017 «Датчики давления ДЗДП-2, ДЗДП-40.

Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 26 апреля 2017 г.

Основные средства поверки:

эталонная установка для воспроизведения гармонического давления в жидкости УГПД-14 из состава ГЭТ 131-81, воспроизводимое гармоническое давление от 0,1 до 10 кПа, диапазон частот 0,5 - 1 • 103 Гц, СКО 1,0 %;

эталонная установка для воспроизведения импульсного давления в газовой среде УУТ-4 из состава ГЭТ 131-81, воспроизводимое импульсное давление от 0,01 до 1,0 МПа, диапазон длительностей 1 • 10-5 - 5,0 • 10-3с, СКО 1,0 %;

осциллограф цифровой TDS1002B, рег. №32618-06;

источник питания постоянного тока регулируемый Б5-6003 ПРО, рег. №37470-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в раздел «ПОВЕРКА» паспорта.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1 • 102 до 2,5 • 107 Па для частот от 5 • 10-1 до 1 • 104 Гц и длительностей от 1 10-5 до 10 с при постоянном давлении до 5 106 Па

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми сигналами ГСП. Общие технические условия

Технические условия ЯТЖИ.406239.002ТУ Датчики давления ДЗДП-2, ДЗДП-40
