Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80
| Номер в ГРСИ РФ: | 69533-17 |
|---|---|
| Производитель / заявитель: | ОАО "НПП "Эталон", г.Омск |
Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80 (далее по тексту -излучатели) предназначены для воспроизведения радиационной температуры, настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного или частичного излучения, сканирующих пирометров, тепловизионных систем).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69533-17 |
| Наименование | Излучатели в виде модели абсолютно черного тела |
| Модель | АЧТ 70/-40/80 |
| Срок свидетельства (Или заводской номер) | 04.12.2022 |
Производитель / Заявитель
АО "НПП "Эталон", г.Омск
Поверка
| Зарегистрировано поверок | 161 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 159 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 69533-17: Описание типа СИ | Скачать | 222.5 КБ | |
| 69533-17: Методика поверки ОЦСМ 017196-2017 МП | Скачать | 4.5 MБ |
Описание типа
Назначение
Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80 (далее по тексту -излучатели) предназначены для воспроизведения радиационной температуры, настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного или частичного излучения, сканирующих пирометров, тепловизионных систем).
Описание
Принцип действия излучателей основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.
Излучатели состоят из излучателя теплового ИТ, блока управления БУ-10 и соединительных кабелей.
Внутри корпуса излучателя теплового ИТ размещен термоблок с излучающей полостью и системой теплообменников. Полость излучения цилиндрической формы с выходной (апертурной) диафрагмой имеет рельефную поверхность стенок и дна, обеспечивающие заданный коэффициент черноты.
Нагрев или охлаждение излучателя осуществляется при помощи термоэлектрических модулей, которые контактируют с излучающей полостью и оборудованы системой теплообмена с окружающей средой.
Поддержание температуры в излучающей полости осуществляется автоматически при помощи внешнего блока управления БУ-10, имеющего обратную связь с датчиком температуры, встроенным в термоблок излучателя теплового ИТ. В зависимости от температурной уставки и сигнала с датчика БУ-10 управляет мощностью, подаваемой на термоэлектрические модули термоблока излучателя теплового ИТ.
Излучатели являются стационарными, однофункциональными, ремонтируемыми в условиях предприятия-изготовителя изделиями.
Общий вид излучателей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на излучателе, методом лазерной печати.

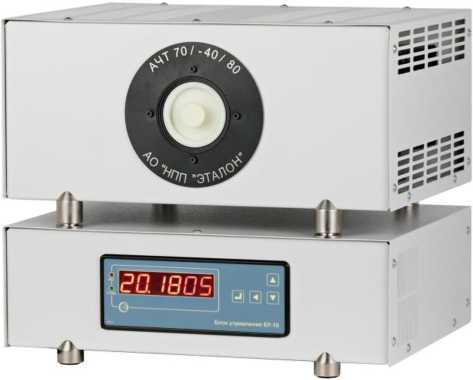

Рисунок 1 - Общий вид средства измерений
а)
б)
а) - Блок управления БУ-10
б) - Излучатель тепловой ИТ

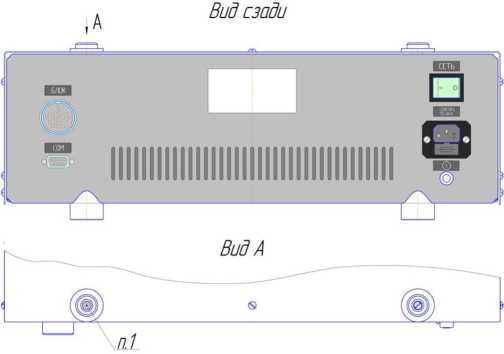

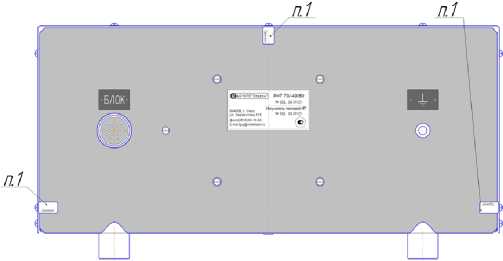

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Программное обеспечение
Излучатели функционируют под управлением специального программного обеспечения (далее по тексту - ПО), записанного в микроконтроллере блока управления БУ-10 и являющимся его неотъемлемой частью.
ПО выполняет следующие функции: измерение температуры термоблока излучателя теплового ИТ; управление мощностью, подаваемой на термоэлектрические модули; индикация измеренной температуры термоблока и температуры уставки; передача измерительной информации на персональный компьютер для индикации и дальнейшей обработки.
Конструкция излучателей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых радиационных температур, °С |
от -40 до +80 |
|
Разряд по ГОСТ 8.558-2009 |
2 |
|
Коэффициент излучения полости, не менее |
0,997 |
|
Дрейф температуры за 15 мин для стационарного режима поддержания температуры, °С, не более |
± 0,1 |
|
Нестабильность поддержания температуры в стационарном режиме в течение 15 мин, °С , не более |
0,1 |
|
Доверительной границы абсолютной погрешности воспроизведения радиационной температуры при доверительной вероятности 0,95, °С, не более: - для диапазона воспроизводимых температур ниже 0 °С - для диапазона воспроизводимых температур выше 0 °С |
± 1,0 ± (1+0,004-1восп)* |
|
* где tвосп - значение воспроизводимой радиационной температуры, °С. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода с (20±5) °С на указанный стационарный режим, мин, не более: - +50 °С; +80 °С; -10 °С - -40 °С |
35 90 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота питания переменного тока, Гц |
(220±22) (50±1) |
|
Потребляемая мощность, кВ^А, не более |
1,0 |
|
Размеры излучающей полости, мм, не более: - диаметр - глубина |
(70,0±3,5) (270,0±13,5) |
|
Габаритные размеры (высота; ширина; длина), мм, не более: - излучателя теплового ИТ - блока управления БУ-10 |
230; 455; 375 160; 455; 375 |
|
Масса, кг, не более: - излучателя теплового ИТ - блока управления БУ-10 |
12,0 9,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 20 до 80 от 84,0 до 106,7 |
|
Условия транспортирования и хранения: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, % |
от -50 до +50 до 98 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации типографским способом и на излучатели в виде наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Излучатель тепловой ИТ |
МКСН.418236.002 |
1 шт. |
|
Блок управления БУ-10 |
МКСН.405544.031 |
1 шт. |
|
Кабель |
МКСН.434641.028 |
1 шт. |
|
Кабель |
ДДШ6.644.033 |
1 шт. |
|
Кабель сетевой SCZ-1, 220В, 10А |
— |
1 шт. |
|
Крышка |
МКСН.301251.032 |
1 шт. |
|
Руководство по эксплуатации |
МКСН.065142.003 РЭ |
1 экз. |
|
Методика поверки |
ОЦСМ 017196-2017 МП |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.8 «Порядок работы» документа МКСН.065142.003 РЭ «Излучатель в виде модели абсолютно черного тела АЧТ 70/-40/80. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
МКСН.065142.003 ТУ «Излучатель в виде модели абсолютно черного тела АЧТ 70/-40/80. Технические условия».
