Аппараты высоковольтные испытательные УПУ
| Номер в ГРСИ РФ: | 69682-17 |
|---|---|
| Производитель / заявитель: | ООО "ПК "Высоковольтные технологии", г.Волгоград |
Аппараты высоковольтные испытательные УПУ (далее - аппараты) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69682-17 |
| Действует | по 11.12.2027 |
| Наименование | Аппараты высоковольтные испытательные |
| Модель | УПУ |
| Приказы |
№1900 от
04.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 19c9dba1-f0f2-033d-8897-34692995ae6d |
Производитель / Заявитель
ООО «ПК «Высоковольтные технологии», РОССИЯ, 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб.1
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 794 (97%) |
| Неуспешных поверок (СИ непригодно) | 24 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69682-17: Описание типа
2019-69682-17.pdf
Файл устарел
|
Скачать | 320.6 КБ | |
|
69682-17: Методика поверки
2021-mp69682-17.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
69682-17: Описание типа
2019-69682-17-1.pdf
|
Скачать | 320.6 КБ | |
|
69682-17: Описание типа
2025-69682-17.pdf
|
Скачать | 382.4 КБ | |
|
69682-17: Методика поверки
2021-mp69682-17-1.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Аппараты высоковольтные испытательные УПУ (далее - аппараты) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.
Описание
Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети 220 В с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (встроенного высоковольтного диодного столба) -в напряжение постоянного тока. В высоковольтном трансформаторе предусмотрено автоматическое подключение высоковольтного диодного столба, что позволяет аппаратам функционировать в режиме однополупериодного высоковольтного выпрямителя для генерирования напряжения постоянного тока с внешней балластной емкостью не менее 25 нФ. Аппараты снабжены встроенным разрядным устройством для снятия заряда с емкостного объекта. Измерение выходного напряжения и тока нагрузки осуществляется с помощью делителя напряжения и токового шунта, от которых сигналы после преобразования АЦП и их математической обработки поступают на цифровой индикатор. На цифровом индикаторе отображаются следующие данные:
- время до окончания испытания, режимы испытания, предельные значения измеряемых величин;
- скорость подъема напряжения, тип нагрузки.
Управление аппаратом осуществляется с помощью клавиатуры и графического жидкокристаллического (ЖК) индикатора.
Аппараты выполнены в металлическом корпусе с последующей окраской. Аппараты имеют ручку для переноски и установки на поверхности.
Рабочее положение - горизонтальное.
В аппаратах предусмотрены специальные меры, обеспечивающие безопасность проведения работ.
К ним относятся:
- ограничение воспроизведения высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;
- ручное аварийное отключение при помощи кнопки подачи питания;
- индикация наличия высокого напряжения.
Аппараты выпускаются в следующих модификациях УПУ-1, УПУ-6, УПУ-10М, УПУ-15, УПУ-21, которые отличаются максимальным выходным напряжением и силой постоянного и переменного тока, а также пределами допускаемой относительной основной погрешности измерений.
Аппараты предназначены для проведения испытаний и диагностирования изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
УПУ-1 УПУ-6

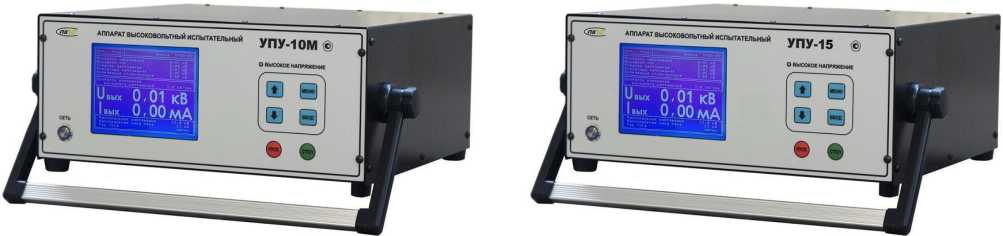

УПУ-10М
УПУ-15

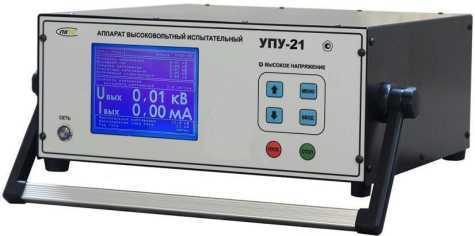

УПУ-21
Рисунок 1 - Общий вид средства измерений

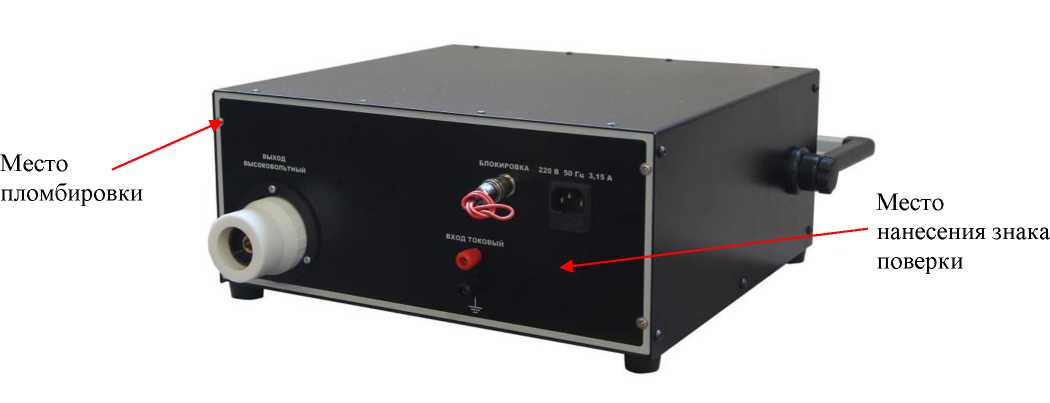

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки
Программное обеспечение
В аппаратах используется программное обеспечение (далее - ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.
ПО аппаратов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция аппаратов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UPU-10M |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.32 |
|
Цифровой идентификатор ПО |
00204744980CB173DF928A58947547CD |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока | |
|
промышленной частоты, кВ | |
|
для модификации УПУ-1 |
от 0,01 до 1,00 |
|
для модификации УПУ-6 |
от 0,1 до 6,0 |
|
для модификации УПУ-10М |
от 0,1 до 10,0 |
|
для модификации УПУ-15 |
от 0,1 до 15,0 |
|
для модификации УПУ-21 |
от 0,1 до 10,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 |
±(1,0+0,1-(1/U-1))* ±(2,0+0,1-(6/U-1))* ±(1,0+0,1-(10/U-1))* ±(1,0+0,1-(15/U-1))* ±(2,0+0,1-(10/U-1))* |
|
Диапазоны измерений силы переменного тока промышленной частоты, мА для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 |
от 1,0 до 600,0 от 0,03 до 150,00 от 0,03 до 10,00 от 0,05 до 35,00 от 0,05 до 100,00 |
|
Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты при заземлённой нагрузке, % для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 |
±(2,0+0,1-(600/I-1))** ±(2,0+0,1-(150/I-1))** ±(2,0+0,1-(10/I-1))** ±(2,0+0,1-(35/I-1))** ±(2,0+0,1-(100/I-1))** |
|
Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты при незаземлённой нагрузке, % для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 |
±(1,0+0,1-(600/I-1))** ±(1,0+0,1-(150/I-1))** ±(1,0+0,1-(10/I-1))** ±(1,0+0,1-(35/I-1))** ±(1,0+0,1-(100/I-1))** |
|
Диапазон измерений напряжения постоянного тока, кВ для модификации УПУ-1 для модификации УПУ-6 для модификаций УПУ-10М, УПУ-15, УПУ-21 |
от 0,01 до 1,00 от 0,1 до 6,0 от 0,1 до 10,0 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), % для модификации УПУ-1 для модификации УПУ-6 для модификаций УПУ-10М, УПУ-15, УПУ-21 |
±(1,0+0,1-(1/U-1))* ±(1,0+0,1-(6/U-1))* ±(1,0+0,1-(10/U-1))* |
|
Диапазоны измерений силы постоянного тока, мА для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 |
от 1,0 до 100,0 от 0,03 до 20,00 от 0,03 до 10,00 от 0,03 до 10,00 от 0,05 до 20,00 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной основной погрешности измерений силы постоянного тока при заземлённой нагрузке (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), % для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 |
±(2,0+0,1-(100/I-1))** ±(2,0+0,1-(20/I-1))** ±(2,0+0,1-(10/I-1))** ±(2,0+0,1-(10/I-1))** ±(2,0+0,1-(20/I-1))** |
|
Пределы допускаемой относительной основной погрешности измерений силы постоянного тока при незаземлённой нагрузке (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), % для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 |
±(1,0+0,1-(100/I-1))** ±(1,0+0,1-(20/I-1))** ±(1,0+0,1-(10/I-1))** ±(1,0+0,1-(10/I-1))** ±(1,0+0,1-(20/I-1))** |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,05 |
|
Нормальные условия применения: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Примечания: * где U - измеренное значение, кВ * * где I - измеренное значение, мА |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
напряжения переменного тока, В |
220±22 |
|
частота переменного тока, Гц |
50 |
|
Потребляемая мощность при отсутствии нагрузки, В^А, не более |
300 |
|
Габаритные размеры средства измерений, мм, не более Для модификаций УПУ-1, УПУ-6, УПУ-21: | |
|
высота |
165 |
|
ширина |
390 |
|
длина |
420 |
|
Для модификации УПУ-10М и УПУ-15 | |
|
высота |
165 |
|
ширина |
390 |
|
длина |
340 |
|
Масса, кг, не более: | |
|
для модификаций УПУ-1, УПУ-10, УПУ-15 |
24 |
|
для модификаций УПУ-6 и УПУ-21 |
28 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при +25 °С, % - атмосферное давление, кПа |
от -20 до +40 до 80 от 84 до 106 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
5 7000 |
Знак утверждения типа
наносится на лицевую панель аппарата и типографским способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппарат высоковольтный испытательный |
УПУ |
1 шт. |
|
Кабель высоковольтный |
ПКАВ.422199.010.05 |
1 шт. |
|
Паспорт |
1 экз. | |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10 в ст. минус 16 до 30 А
ТУ 4221-010-22378101-2017. Аппараты высоковольтные испытательные УПУ. Технические условия
