Счетчики тепла "Гефест"
| Номер в ГРСИ РФ: | 69923-17 |
|---|---|
| Производитель / заявитель: | ООО "Сфера экономных технологий", г.Омск |
Счетчики тепла «Гефест» (далее по тексту - счетчики) предназначены для измерений количества тепловой энергии в водяных системах теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69923-17 |
| Действует | по 21.12.2027 |
| Наименование | Счетчики тепла |
| Модель | "Гефест" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3d83b16f-7230-e034-552b-d003957a1ec0 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Сфера экономных технологий" (ООО "СЭТ"), г. Омск
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
70092
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 70034 (100%) |
| Неуспешных поверок (СИ непригодно) | 58 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
69923-17: Описание типа
2024-69923-17-1.pdf
|
Скачать | 458.8 КБ | |
|
69923-17: Методика поверки
2017-mp69923-17.pdf
|
Скачать | 752.2 КБ |
Описание типа
Назначение
Счетчики тепла «Гефест» измерений количества тепловой
(далее по тексту - счетчики) предназначены для энергии в водяных системах теплоснабжения.
Описание
Принцип действия счетчиков основан на измерении объема теплоносителя и разности температур в подающем и обратном трубопроводах системы отопления. Объем теплоносителя измеряется посредством подсчета количества оборотов вертушки, расположенной внутри датчика расхода и вращающейся под действием протекающего теплоносителя. Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части вертушки. Температура теплоносителя и разность температур теплоносителя в подающем и обратном трубопроводах измеряется при помощи комплекта платиновых термометров сопротивления - пары термометров сопротивления с номинальной статической характеристикой Pt1000 по ГОСТ 6651-2009.
Счетчики имеют моноблочное исполнение и состоят из тепловычислителя
со встроенным датчиком расхода и комплекта термометров сопротивления.
Тепловычислитель - микропроцессорное электронное устройство с жидкокристаллическим дисплеем, кнопкой управления или магнитоуправляемым контактом. Тепловычислитель осуществляет вычисление, индикацию, архивирование и передачу следующих измеренных и вычисленных значений:
- количества потребленной тепловой энергии Q с нарастающим итогом, Гкал;
- объема теплоносителя в трубопроводе V с нарастающим итогом, м3;
- температур теплоносителя в подающем t1 и обратном t2 трубопроводах и разности этих температур Д t, °С.
Счетчики оснащены автономной литий-тионил-хлоридной батареей, от которой
осуществляется электропитание.
Счетчики
Гефест 06.V1.R,
Гефест 15.V2.M,
Гефест 15.A1.F,
выпускаются в следующих модификациях (исполнениях): Гефест 06.V1.I,
Гефест 06.V1.M,
Гефест 15.V2.F,
Гефест 15.A2.I,
Гефест 06.V1.F,
Гефест 15.A1.I,
Гефест 15.A2.R,
Гефест 15.V2.I,
Гефест 15.A1.R,
Гефест 15.A2.M,
Гефест 15.V2.R
Гефест 15.A1.M,
Гефест 15.A2.F
отличающихся номинальным расходом теплоносителя (0,6 или 1,5 м3/ч), типом датчика расхода (V1, V2, A1, A2) и типом интерфейса связи (I - импульсный выход, R - интерфейс RS-485, M - интерфейс M-Bus, F - радиоканал).
Счетчики ведут часовые (глубина 64 суток), суточные (глубина 16 месяцев), месячные (глубина 20 лет) и годовые (глубина 20 лет) журналы, а также журнал нештатных ситуаций (глубина 512 записей).

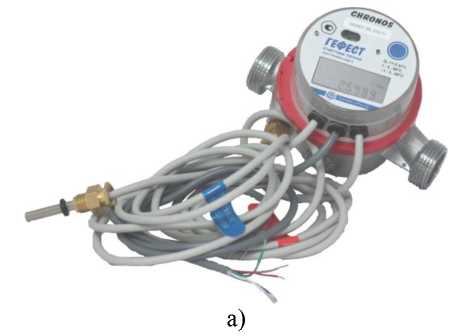

Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 2-4.
|
а) - счетчики тепла б) - счетчики тепла в) - счетчики тепла |
а) б) в) Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F, Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F; Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F; Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F; Р и с у н о к 1 - Общий вид счетчиков тепла |
1 арантийная этикетка завода-изготовителя
или
поверительное клеймо в виде саморазрушающейся наклейки

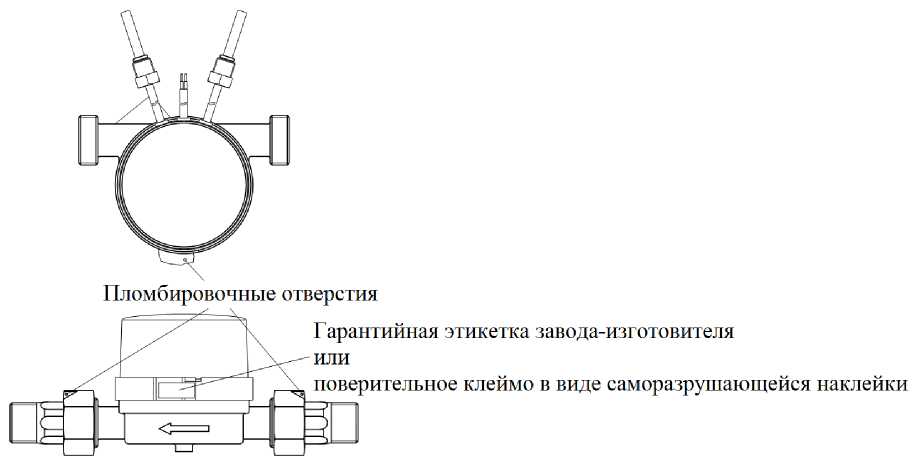

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки на счетчики тепла Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F, Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F

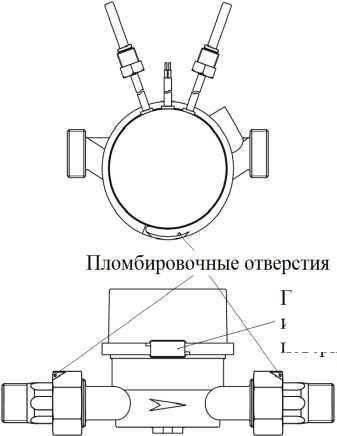

Р и су н о к 3 - Схема пломбировки от несанкционированного доступа счетчиков тепла Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F
Пломбировочные отверстия
/ Гарантийная этикетка завода-изготовителя
ИЛИ
||l—~ \ \ поверительное клеймо в виде саморазрушающейся наклейки

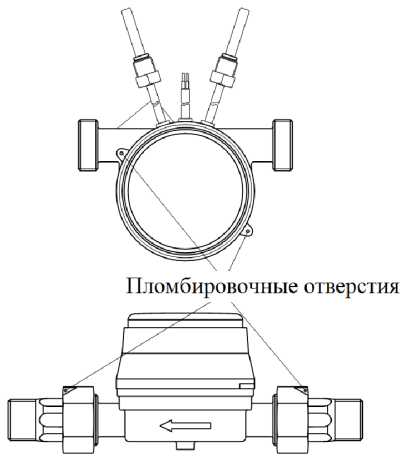

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки на счетчики тепла Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную под крышкой, типографским способом.
Программное обеспечение
Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере счетчиков и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HMG_117 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.17 |
|
Цифровой идентификатор ПО |
5С43 |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Гефест 06.V1.I Гефест 06.V1.R Гефест 06.V1.M Гефест 06.V1.F |
Гефест 15.V2.I Гефест 15.V2.R Гефест 15.V2.M Гефест 15.V2.F Гефест 15.A1.I Гефест 15.A1.R Гефест 15.A1.M Гефест 15.A1.F Гефест 15.A2.I Гефест 15.A2.R Гефест 15.A2.M Гефест 15.A2.F | |
|
Диаметр условного прохода, мм |
5 | |
|
Класс точности по ГОСТ Р 51649-2014 |
2 | |
|
Расход теплоносителя, м3/ч: - нижний предел G н |
0,012 |
0,030 |
|
- номинальный G ном |
0,600 |
1,500 |
|
- верхний предел G в |
1,200 |
3,000 |
|
Диапазон измерений температуры теплоносителя t, °С |
от 5 до 95 | |
|
Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах А t, °С |
от 3 до 90 | |
|
Пределы допускаемой относительной погрешности измерений объема теплоносителя, % |
± (2 + 0,02- G в/G) | |
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С |
± (0,5 + 0,005^ t) | |
|
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах, % |
± (0,5 + 3-А t н/А t) | |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии, % |
± (3 + 4-А t н/А t + 0,02- G в/G) | |
Примечания:
G в - верхний предел расхода теплоносителя, м3/ч;
G - значение расхода теплоносителя, м3/ч;
t - значение температуры теплоносителя, °C;
АТн - нижний предел диапазона измерений разности температур теплоносителя, °C;
А t - значение разности температур теплоносителя, °C.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
Гефест 06.V1.I Гефест 06.V1.R Гефест 06.V1.M Гефест 06.V1.F Гефест 15.V2.I Гефест 15.V2.R Гефест 15.V2.M Гефест 15.V2.F |
Гефест 15.A1.I Гефест 15.A1.R Гефест 15.A1.M Гефест 15.A1.F |
Гефест 15.A2.I Гефест 15.A2.R Гефест 15.A2.M Гефест 15.A2.F | |
|
Диаметр условного прохода, мм |
15 | ||
|
Максимальное рабочее давление, МПа |
1,6 | ||
|
Напряжение питания встроенного источника постоянного тока, В |
3,6 | ||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
110 74 80 |
110 85 80 |
110 89 85 |
|
Масса, кг, не более |
0,75 | ||
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +50 до 95 при температуре +35 °С от 84,0 до 106,7 | ||
|
Средний срок службы, лет |
12 | ||
|
Средняя наработка на отказ, ч |
25000 | ||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP40 | ||
Знак утверждения типа
наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик тепла |
«Гефест» |
1 шт. |
|
Монтажный комплект: - гайка |
_ |
2 шт. |
|
- штуцер |
_ |
2 шт. |
|
- прокладка |
_ |
2 шт. |
|
Паспорт |
СЭТ.469333.100 ПС |
1 экз. |
|
Методика поверки |
СЭТ.469333.100 МП |
1 экз. на партию |
Сведения о методах измерений
приведены в разделе 3 «Описание и работа счетчика тепла «Гефест»» документа
СЭТ.469333.100 ПС «Счетчик тепла «Гефест». Паспорт».
Нормативные документы
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
СЭТ.469333.100 ТУ «Счетчики тепла «Гефест». Технические условия».
