Преобразователи напряжения измерительные L-CARD

Номер в ГРСИ РФ: 70108-17
Производитель / заявитель: ЗАО "Л-Кард", г.Москва
Скачать
70108-17: Описание типа
2025-70108-17-1.pdf
Скачать 217 КБ
70108-17: Описание типа
2017-70108-17-2.pdf
Скачать 206 КБ
70108-17: Описание типа
2025-70108-17-2.pdf
Скачать 365.3 КБ
70108-17: Методика поверки
2017-mp70108-17-2.pdf
Скачать 867.8 КБ
70108-17: Методика поверки МП-ДЛИЖ.411618.0080
2025-mp70108-17.pdf
Скачать 974.8 КБ
Нет данных о поставщике
Поверка
Преобразователи напряжения измерительные L-CARD поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи напряжения измерительные L-CARD (далее - преобразователи) предназначены для измерения и воспроизведения напряжения постоянного и переменного электрического тока, а также для ввода, вывода и обработки аналоговой и цифровой информации в измерительных устройствах и системах на базе персональных компьютеров.

Информация по Госреестру

Основные данные
Номер по Госреестру 70108-17
Действует по 29.12.2027
Наименование Преобразователи напряжения измерительные
Модель L-CARD
Модификации E14-140-M
E14-140-M-I
E14-140-M-D
E14-140-M-D-I
E14-440
E14-440-I
E14-440-D
E14-440-D-I
E20-10
E20-10-I
E20-10-1
E20-10-1-I
E20-10-D
E20-10-D-I
E20-10-D-1
E20-10-D-1-I
E-502-X-U-X
E-502-X-U-X-I
E-502-X-EU-X
E-502-X-EU-X-I
E-502-X-U-D
E-502-X-U-D-I
E-502-P-EU-D
E-502-P-EU-D-I
E-502-P1-I
E-502-A-I
L-502-X-X
L-502-X-X-I
L-502-X-X-D
L-502-X-X-D-I
L-502-X-G
L-502-X-G-I
L-502-X-G-D
L-502-X-G-D-I
L-502-P-G
L-502-P-G-I
L-502-P-G-D
L-502-P-G-D-I
L-502-P-G-D1
на испытания представлены:
E-502-P1-I
E-502-A-I
L-502-P-G-D1
Е14-140-М
Е14-440
Е20-10-D-1
Приказы
1945 от 11.09.2025 — О внесении изменений в сведения об утвержденных типах средств измерений
2615 от 01.12.2025 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ c3888a7a-fb13-cf70-a09e-83aab89a8803
Испытания
Дата Модель Заводской номер
29.08.2025 Е20-10-D-1 8T777126
29.08.2025 Е14-440 11Т771869
29.08.2025 Е14-140-М 2Т782225
29.08.2025 L-502-P-G-D1 7T401983
29.08.2025 E-502-A-I 15T780807
29.08.2025 E-502-P1-I 1Т779588
Производитель / Заявитель

ООО «Л Кард», РОССИЯ, 117105, г. Москва, ш. Варшавское, д. 5, к. 4

Поверка

Методика поверки / информация о поверке
МП-ДЛИЖ.411618.0080 Государственная система обеспечения единства измерений. Преобразователи напряжения измерительные L-CARD. Методика поверки (с 01.12.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 3390 (100%)
Неуспешных поверок (СИ непригодно) 13 (0 %)
Актуальность информации 20.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Преобразователи напряжения измерительные L-CARD поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

70108-17: Описание типа
2017-70108-17.pdf Файл устарел
Скачать 206 КБ
70108-17: Методика поверки
2017-mp70108-17.pdf Файл устарел
Скачать 867.8 КБ
70108-17: Описание типа
2017-70108-17-1.pdf Файл устарел
Скачать 206 КБ
70108-17: Описание типа
2025-70108-17.pdf Файл устарел
Скачать 217 КБ
70108-17: Методика поверки
2017-mp70108-17-1.pdf Файл устарел
Скачать 867.8 КБ
70108-17: Описание типа
2025-70108-17-1.pdf
Скачать 217 КБ
70108-17: Описание типа
2017-70108-17-2.pdf
Скачать 206 КБ
70108-17: Описание типа
2025-70108-17-2.pdf
Скачать 365.3 КБ
70108-17: Методика поверки
2017-mp70108-17-2.pdf
Скачать 867.8 КБ
70108-17: Методика поверки МП-ДЛИЖ.411618.0080
2025-mp70108-17.pdf
Скачать 974.8 КБ

Описание типа

Назначение

Преобразователи напряжения измерительные L-CARD (далее - преобразователи) предназначены для измерения и воспроизведения напряжения постоянного и переменного электрического тока, а также для ввода, вывода и обработки аналоговой и цифровой информации в измерительных устройствах и системах на базе персональных компьютеров.

Описание

Принцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов по отношению к внутреннему источнику опорного напряжения. Измерение напряжения электрического тока производится на одном или нескольких измерительных входах (далее - одноканальный или многоканальный режимы работы преобразователей, соответственно) с использованием встроенного коммутатора входных сигналов. Максимальное количество каналов - 4, 16 или 32 в зависимости от модификации и схемы подключения преобразователей.

Работа преобразователей осуществляется под управлением персонального компьютера, подключение к которому обеспечивается посредством интерфейсов USB, Ethernet или PCI Express в зависимости от модификации и исполнения преобразователей.

Преобразователи выпускаются в модификациях и исполнениях, которые отличаются максимальной частотой преобразования АЦП, наличием и типом цифрового процессора, наличием цифро-аналогового преобразователя, типом интерфейса для связи с персональным компьютером, наличием электрической изоляции сигнальных цепей, диапазоном частот входного сигнала, конструктивным исполнением и условиями эксплуатации. Возможные варианты модификаций и исполнений преобразователей приведены в таблице 1.

аблица 1 - Модификации и исполнения преобразователей

Модификация

Исполнение1)

Максимальная частота преобразований АЦП2), МГц

Наличие цифрового процессора

Наличие ЦАП3)

Тип интерфейса

Наличие гальваноразвязки4)

E14-140

M, M-I

0,2

Нет

Нет

USB

Нет

M-D, M-D-I

0,2

Есть

USB

Нет

E14-440

базовое, I

0,4

Есть

Нет

USB

Нет

D, D-I

0,4

Есть

USB

Нет

E20-10

базовое, I

10,0

Нет

Нет

USB

Нет

1, 1-I5)

10,0

Нет

Нет

USB

Нет

D, D-I

10,0

Нет

Есть

USB

Нет

D-1, D-1-I5)

10,0

Нет

Есть

USB

Нет

Модификация

Исполнение1)

Максимальная частота преобразований АЦП2), МГц

Наличие цифрового процессора

Наличие ЦАП3)

Тип интерфейса

Наличие гальваноразвязки4)

E-502

X-U-X, X-U-X-I

2,0

Нет

Нет

USB

Есть

X-EU-X, X-EU-X-I

2,0

Нет

Нет

USB и Ethernet

Есть

X-U-D, X-U-D-I

2,0

Нет

Есть

USB

Есть

P-EU-D, P-EU-D-I, P1-I, A-I

2,0

Есть

Есть

USB и Ethernet

Есть

L-502

X-X, X-X-I

2,0

Нет

Нет

PCI

Express

Нет

X-X-D, X-X-D-I

2,0

Нет

Есть

PCI

Express

Нет

X-G, X-G-I

2,0

Нет

Нет

PCI

Express

Есть

X-G-D, X-G-D-I

2,0

Нет

Есть

PCI

Express

Есть

P-G, P-G-I

2,0

Есть

Нет

PCI

Express

Есть

P-G-D, P-G-D-I, P-G-D1

2,0

Есть

Есть

PCI

Express

Есть

1) Исполнения с буквенным индексом I отличаются от остальных исполнений условиями

эксплуатации согласно таблице 17.

2) АЦП - аналого-цифровой преобразователь.

3) ЦАП - цифро-аналоговый преобразователь.

4) Гальваноразвязка - электрическая изоляция между сигнальными цепями с одной стороны и цепями питания, цепями подключения к компьютеру с другой стороны.

5) Исполнения 1, 1-I, D-1, D-1-I модификации E20-10 отличаются от других исполнений данной модификации диапазоном частот входного сигнала согласно таблицам 9, 10.

Конструктивно преобразователи выполнены на основе печатной платы с электронными компонентами, деталями и разъемами, предназначенными для подключения внешних электрических цепей. В зависимости от модификации, преобразователи выпускаются в пластмассовом корпусе либо в бескорпусном варианте. Преобразователи модификации L-502 представлены в виде платы расширения, предназначенной для установки в персональный компьютер.

Общий вид преобразователей с указанием мест нанесения знака утверждения типа, пломбы в виде стикера-наклейки и заводского номера приведен на рисунках 1 - 5. Пломбирование преобразователей при бескорпусном конструктивном варианте исполнения не предусмотрено.

Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения наносится на этикетку на нижней стороне корпуса или на разъем на плате при бескорпусном конструктивном варианте исполнения методом лазерной гравировки.

виде стикера-наклейки

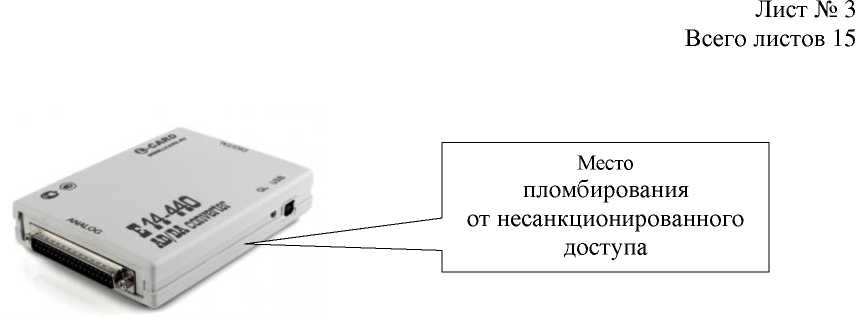

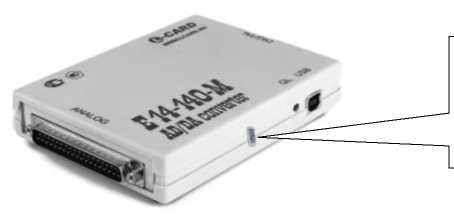

Рисунок 1 - Общий вид преобразователей модификаций E14-140, E14-440 с указанием мест нанесения знака утверждения типа и заводского номера

Рисунок 2 - Общий вид преобразователей модификации E20-10 с указанием мест нанесения знака утверждения типа и заводского номера

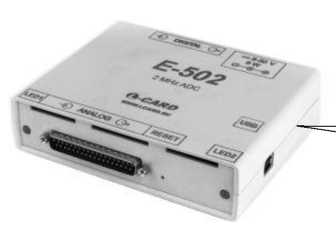

Рисунок 3 - Общий вид преобразователей модификации E-502 (кроме модификации A-I) с указанием мест нанесения знака утверждения типа и заводского номера

Место нанесения знака утверждения типа и заводского номера

Рисунок 4 - Общий вид преобразователей модификации E-502-A-I с указанием места нанесения знака утверждения типа и заводского номера

Место нанесения знака утверждения типа и заводского номера

Рисунок 5 - Общий вид преобразователей модификации L-502 с указанием места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из встроенного ПО преобразователей и внешнего ПО, устанавливаемого на персональной компьютер.

Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части встроенного ПО учтено при нормировании метрологических характеристик преобразователей.

Внешнее ПО устанавливается на персональный компьютер и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик преобразователей.

Внешнее ПО обеспечивает выполнение следующих функций:

- управление режимами работы преобразователей;

- вычисление значений напряжения;

- формирование значений выходных сигналов для воспроизведения напряжения постоянного или переменного электрического тока, и др.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2, 3.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Микропрограмма

Номер версии (идентификационный номер) ПО для модификаций

E14-140, E14-440

3.Х

Номер версии (идентификационный номер) ПО для модификации E20-10 первая цифра заводского номера которых 6 и ниже

2.Х.Х

Номер версии (идентификационный номер) ПО для модификации E20-10 первая цифра заводского номера которых 7 и выше

3.Х.Х

Номер версии (идентификационный номер) ПО для модификации E-502

1.Х.Х

Номер версии (идентификационный номер) ПО для модификации L-502

0.Х

Цифровой идентификатор ПО

_

Примечание - Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 99

аблица 3 - Идентификационные данные внешнего ПО

Модификация

Идентификационные данные (признаки)

Значение

E14-140, E14-440

Идентификационное наименование ПО

E14_Clock

E14_Metr

Номер версии (идентификационный номер) ПО

1.Х

1.Х

Цифровой идентификатор ПО

_

_

E20-10

Идентификационное наименование ПО

E2010_Clock

E2010_Metr

Номер версии (идентификационный номер) ПО

1.Х

1.Х

Цифровой идентификатор ПО

_

_

E-502, L-502

Идентификационное наименование ПО

X502_Clock

X502_Metr

Номер версии (идентификационный номер) ПО

1.Х

1.Х

Цифровой идентификатор ПО

_

_

Примечание - Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 99

Технические характеристики

Основные метрологические и технические характеристики преобразователей приведены в таблицах 4 - 17.

Таблица 4 - Метрологические и технические характеристики преобразователей модификации E14-140

Наименование характеристики

Значение

Количество измерительных каналов:

- при дифференциальной схеме подключения

- при схеме подключения с общей землей

16

32

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока, %, для пределов:

- 10 и 2,5 В

- 0,6 В

- 0,15 В

±0,05 ±0,1 ±0,5

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,02 до 99 кГц, В

от 10-4 до 7

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока, %

согласно

таблице 5

Количество каналов воспроизведения напряжения 1)

2

Диапазон воспроизведений напряжения постоянного тока, В

от -5 до +5

Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

±0,3

Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

±0,005

Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

0,5

Коэффициент подавления синфазных помех, дБ, не менее

70

Входное электрическое сопротивление постоянному току 2), МОм, не менее

10

Количество цифровых входов

16

Количество цифровых выходов

16

Напряжение питания постоянного тока, В

5+0,25

Потребляемая мощность, Вт, не более

2,5

Габаритные размеры (длина х ширина х высота), мм, не более

140 х 96 х 30

Масса, кг, не более

0,2

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

20000

1) Воспроизведение напряжения постоянного тока осуществляется только преобразователями исполнений M-D, M-D-I.

2) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей.

Таблица 5 - Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока преобразователями модификации E14-140__________________________________________

Диапазон частот входного сигнала, кГц

Частота преобразований АЦП, кГц

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока 1), %, для пределов

10; 2,5 и 0,6 В

0,15 В

от 0,02 до 9/N 2)

20

±0,15

±0,5

от 0,02 до 49/N

100

±1,0

±10

от 0,02 до 99/N

200

±3,0

_

1) Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

2) N - количество опрашиваемых измерительных каналов.

Таблица 6 - Метрологические и технические характеристики преобразователей модификации

E14-440

Наименование характеристики

Значение

Количество измерительных каналов:

- при дифференциальной схеме подключения

- при схеме подключения с общей землей

16

32

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока, %, для пределов:

- 10 и 2,5 В

- 0,6 В

- 0,15 В

±0,05 ±0,1 ±0,5

Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,02 до 199 кГц, В

от 10-4 до 7

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока, %

согласно таблице 7

Количество каналов воспроизведения напряжения 1)

2

Диапазон воспроизведений напряжения постоянного тока, В

от -5 до +5

Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

±0,3

Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

±0,005

Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

0,5

Коэффициент подавления синфазных помех, дБ, не менее

70

Входное электрическое сопротивление постоянному току 2), МОм, не менее

10

Количество цифровых входов

16

Количество цифровых выходов

16

Напряжение питания постоянного тока, В

5+0,25

Потребляемая мощность, не более, Вт

2,5

Габаритные размеры (длина х ширина х высота), мм, не более

140 х 96 х 30

Масса, кг, не более

0,2

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

20000

1) Воспроизведение напряжения постоянного тока осуществляется только преобразователями исполнений D, D-I.

2) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей.

Таблица 7 - Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока преобразователями модификации E14-440_________________________________________

Диапазон частот входного сигнала, кГц

Частота преобразования АЦП, кГц

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока 1), %, для пределов

10 В     2,5 В

0,6 В

0,15 В

от 0,02 до 9/N 2)

20

±0,15

±0,5

от 0,02 до 49/N

100

±1,0

±10

от 0,02 до 99/N

200

±3,0

_

от 0,02 до 199/N

400

±5,0

±10,0

_

1) Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений среднеквадратического значения напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

2) N - количество опрашиваемых измерительных каналов.

Таблица 8 - Метрологические и технические характеристики преобразователей модификации E20-10

Наименование характеристики

Значение

Количество измерительных каналов

4

Диапазон измерений напряжения постоянного тока, В

от -3 до +3

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока, %, для пределов: 3; 1; 0,3 В

±0,25

Диапазон измерений среднеквадратического значения напряжения переменного тока, В:

- в диапазоне частот от 0,01 до 1000 кГц включ.

- в диапазоне частот св. 1000 до 4900 кГц 1)

от 3 • 10-4 до 2 от 10-3 до 0,7

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока, %

согласно таблицам 9, 10

Количество каналов воспроизведения напряжения 2)

2

Диапазон воспроизведений напряжения постоянного тока, В

от -5 до +5

Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

±0,3

Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

±0,005

Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

0,5

Входное электрическое сопротивление постоянному току, МОм

10+0,5

Количество цифровых входов

16

Количество цифровых выходов

16

Напряжение питания постоянного тока, В

от 8 до 40

Потребляемая мощность, не более, Вт

4,5

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм, не более

142 х 132 х 40

Масса, кг, не более

0,3

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

20000

1) Измерение среднеквадратического значения напряжения переменного тока в диапазоне частот свыше 1000 кГц осуществляется только преобразователями исполнений 1, 1-I, D-1, D-1-I.

2) Воспроизведение напряжения постоянного тока осуществляется только преобразователями исполнений D, D-I, D-1, D-1-I.

Таблица 9 - Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока преобразователями модификации E20-10 исполнений 1, 1-I, D-1, D-1-I__________________________________________

Диапазон частот входного сигнала, кГц

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока 1), %

от 0,01 до 20 включ.

X           2)’ 3)

± [0,2 + 0,02 • (-AC- -1)] X

св. 20 до 300 включ.

± [2 + 0,03 • (XAC- -1)] X

св. 300 до 1000 включ.

± [3 + 0,05 • (XAC- -1)] X

св. 1000 до 2000 включ. 4)

± [5 + 0,1 • (XAC- -1)] X

св. 2000 до 4900 4)

± [30 + 0,3 • (XAC- -1)] X

1) Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

2) Xac - предел измерений среднеквадратического значения напряжения переменного

.. х„                                                             „

тока, X =    , где XK - значение установленного предела измерений напряжения.

3) X - значение измеряемого напряжения переменного тока.

4) Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока в диапазонах частот входного сигнала свыше 1000 кГц нормируются только для предела измерения 1 В в одноканальном режиме работы преобразователей.

Таблица 10 - Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока преобразователями модификации E20-10 всех исполнений, кроме 1, 1-I, D-1, D-1-I_______________________________

Диапазон частот входного сигнала, кГц

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока 1), %

от 0,01 до 20 включ.

X          2)’ 3)

± [0,2 + 0,02 • (-AC- -1)] X

св. 20 до 300 включ.

X.„

± [2 + 0,03 • (-AC -1)] X

св. 300 до 500 включ.

X.„

± [3 + 0,05 • (-^AC -1)]

X

св. 500 до 1000

± [15 + 0,1 • (XAC- -1)] X

1) Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока нормируются для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

2) Xac - предел измерений среднеквадратического значения напряжения переменного

..     X       „                                                „

тока, XAC =    , где XK - значение установленного предела измерений напряжения.

3) X - значение измеряемого напряжения переменного тока.

Таблица 11 - Метрологические и технические характеристики преобразователей модификации

E-502

Наименование характеристики

Значение

Количество измерительных каналов:

- при дифференциальной схеме подключения

- при схеме подключения с общей землей

16

32

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока 1), %, для пределов:

- 10; 5 и 2 В

- 1 В

- 0,5 В

- 0,2 В

±0,05 ±0,07 ±0,1 ±0,2

Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 999 кГц, В

от 2-10-4 до 7

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока, %

согласно таблице 12

Количество каналов воспроизведения напряжения 2)

2

Диапазон воспроизведений напряжения постоянного тока, В

от -5 до +5

Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

±0,1

Диапазон    воспроизведений    напряжения    переменного тока

(среднеквадратическое значение) в диапазоне частот от 0,01 до 100 кГц, В

от 10-3 до 3,5

Пределы допускаемой относительной основной   погрешности

воспроизведений напряжения переменного тока, %

согласно таблице 13

Наименование характеристики

Значение

Диапазон воспроизведений частоты переменного тока, кГц

от 0,01 до 100

Пределы допускаемой относительной основной погрешности воспроизведений частоты переменного тока, %

±0,005

Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

±0,005

Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного и переменного тока, частоты переменного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

0,5

Коэффициент подавления синфазных помех, дБ, не менее

70

Входное электрическое сопротивление постоянному току 3), МОм, не менее

20

Количество цифровых входов

17

Количество цифровых выходов

16

Напряжение питания постоянного тока, В

от 8 до 30

Потребляемая мощность, не более, Вт

6

Габаритные размеры (длина х ширина х высота), мм, не более

- для всех исполнений, кроме A-I

142 х 117 х 40

- для исполнения A-I

137 х 117 х 21

Масса, кг, не более

- для всех исполнений, кроме A-I

0,3

- для исполнения A-I

0,15

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

20000

1) Пределы допускаемой приведенной (к верхней границе диапазона измерений) основной погрешности измерений напряжения постоянного тока нормируются в режиме работы преобразователей с усреднением, при коэффициенте усреднения 100 (частота опроса АЦП 20 кГц).

2) Воспроизведение напряжения постоянного и переменного тока осуществляется только преобразователями исполнений X-U-D, X-U-D-I, P-EU-D, P-EU-D-I, P1-I, A-I.

3) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей.

Таблица 12 - Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока преобразователями модификации E-502

Диапазон частот входного сигнала 1), кГц

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока 2), %

от 0,01 до 50 включ.

X           3), 4)

± [0,15 + 0,02 • (—AC -1)] X

св. 50 до 100 включ.

± [0,3 + 0,02 • (X-AC- -1)] X

Диапазон частот входного сигнала 1), кГц

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока 2), %

св. 100 до 300 включ.

± [1 + 0,03 • (XAC- -1)] X

св. 300 до 999

X

± [5 + 0,05 • (—AC -1)] X

1) В многоканальном режиме работы преобразователей диапазон частот входного сигнала ограничен значением 999/N кГц, где N - количество опрашиваемых измерительных каналов.

2) Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока нормируются в дифференциальной схеме подключения преобразователей при частоте преобразований АЦП 2000 кГц, для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

3) Xac - предел измерений среднеквадратического значения напряжения переменного тока, XAC = X-A, где Xk - значение установленного предела измерений напряжения.

л/2

4) X - значение измеряемого напряжения переменного тока.

Таблица 13 - Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока преобразователями модификации E-502 (только для исполнений

X-U-D, X-U-D-I, P-EU-D, P-EU-D-I, P1-I, A-I)

Частота выходного напряжения, кГц

Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока, %

от 0,01 до 5 включ.

± [0,15 + 0,02 • (X-AC- -1)]

X          1), 2)

св. 5 до 15 включ.

± [0,5 + 0,05 • (XAC- -1)] X

св. 15 до 50 включ.

X

± [3,0 + 0,1 • (—AC -1)] X

св. 50 до 100

± [15,0 + 0,3 • (X-AC- -1)] X

1) Xac - конечное значение диапазона воспроизведений напряжения переменного тока, Xac = 3,5 В.

2) X - значение воспроизводимого напряжения переменного тока.

Таблица 14 - Метрологические и технические характеристики преобразователей модификации

L-502

Наименование характеристики

Значение

Количество измерительных каналов:

- при дифференциальной схеме подключения

- при схеме подключения с общей землей

16

32

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

Наименование характеристики

Значение

Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока 1), %, для пределов:

- 10; 5 и 2 В

- 1 В

- 0,5 В

- 0,2 В

±0,05 ±0,07 ±0,1 ±0,2

Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 999 кГц, В

от 2-10-4 до 7

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока, %

согласно таблице 15

Количество каналов воспроизведения напряжения 2)

2

Диапазон воспроизведений напряжения постоянного тока, В

от -5 до +5

Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, %

±0,3

Диапазон     воспроизведений     напряжения     переменного    тока

(среднеквадратическое значение) 3) в диапазоне частот от 0,01 до 100 кГц, В

от 10-3 до 3,5

Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока, %

согласно таблице 16

Диапазон воспроизведений частоты переменного тока 3), кГ ц

от 0,01 до 100

Пределы допускаемой относительной основной погрешности воспроизведений частоты переменного тока, %

±0,005

Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, %

±0,005

Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного и переменного тока, частоты переменного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

0,5

Коэффициент подавления синфазных помех, дБ, не менее

70

Входное электрическое сопротивление постоянному току 4), МОм, не менее

20

Количество цифровых входов

18

Количество цифровых выходов

16

Габаритные размеры (длина х ширина х высота), мм, не более

150 х 122 х 22

Масса, кг, не более

0,15

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

20000

1) Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока нормируются в режиме работы преобразователей с усреднением, при коэффициенте усреднения 100.

2) Воспроизведение  напряжения  постоянного  тока  осуществляется  только

преобразователями исполнений X-X-D, X-X-D-I, X-G-D, X-G-D-I, P-G-D, P-G-D-I, P-G-D1.

3) Воспроизведение  напряжения  переменного  тока  осуществляется  только

преобразователями исполнений X-X-D, X-X-D-I, X-G-D, X-G-D-I, P-G-D, P-G-D-I.

4) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей.

Таблица 15 - Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока преобразователями модификации L-502

Диапазон частот входного сигнала 1), кГц

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока 2), %

от 0,01 до 50 включ.

X          3), 4)

± [0,15 + 0,02 • (AC -1)] X

св. 50 до 100 включ.

± [0,3 + 0,02 • (-C- -1)] X

св. 100 до 300 включ.

X.„

± [1 + 0,03 • (-AC -1)] X

св. 300 до 999

± [5 + 0,05 • (X-AC- -1)] X

1) В многоканальном режиме работы преобразователей диапазон частот входного сигнала ограничен значением 999/N кГц, где N - количество опрашиваемых измерительных каналов.

2) Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока нормируются в дифференциальной схеме подключения преобразователей при частоте преобразований АЦП 2000 кГц, для сигналов, пиковые значения которых не превышают значение установленного предела измерений.

3) Хас - предел измерений среднеквадратического значения напряжения переменного ..     Х„     „                                             „

тока, \ = -X, где XK - значение установленного предела измерении напряжения.

4) X - значение измеряемого напряжения переменного тока.

Таблица 16 - Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока преобразователями модификации L-502 (только для исполнений X-X-D, X-X-D-I, X-G-D, X-G-D-I, P-G-D, P-G-D-I)___________________________________________

Частота выходного напряжения, кГц

Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока, %

от 0,01 до 50 включ.

X           1), 2)

± [0,15 + 0,02 • (—AC -1)] X

св. 50 до 100 включ.

± [0,5 + 0,02 • (X-AC- -1)] X

1) Хас - конечное значение диапазона воспроизведений напряжения переменного тока, Хас = 3,5 В.

2) X - значение воспроизводимого напряжения переменного тока.

Таблица 17 - Технические характеристики преобразователей

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от 15 до 25

от 30 до 80

от 84 до 106

Рабочие условия измерений (для всех исполнений, кроме исполнений с буквенным индексом I):

- температура окружающей среды, °С

- относительная влажность при температуре окружающей среды 25 °С, %, не более

- атмосферное давление, кПа

от +5 до +55

90 от 70 до 106,7

Рабочие условия измерений (для исполнений с буквенным индексом I):

- температура окружающей среды, °С

- относительная влажность при температуре окружающей среды 30 °С, %, не более

- атмосферное давление, кПа

от -40 до +60

90 от 70 до 106,7

Знак утверждения типа

наносится на верхнюю крышку корпуса преобразователей или на маркировочную наклейку и на титульный лист паспорта.

Комплектность

Комплектность преобразователей представлена в таблице 18.

Таблица 18 - Комплектность преобразователей

Наименование и обозначение

Количество

Преобразователь напряжения измерительный L-CARD

1 шт.

Кабель USB A-B 28AWG 24AWG

1 шт.1)

Вилка DB-37M с кожухом

1 шт.1)

Розетка DB-37F с кожухом

1 шт.2)

Разъем MDN-9P

1 шт.3)

Разъем DJK-10A

1 шт.4)

Блок питания (сетевой адаптер)

1 шт.4)

Паспорт

1 экз.

Упаковка

1 шт.

1) Кабель USB и вилка DB-37M с кожухом поставляются только для модификаций E14-140, E14-440, E20-10, E-502.

2) Розетка DB-37F с кожухом поставляется только для модификаций E14-140, E14-440, E-502, L-502.

3) Разъем MDN-9P поставляется только для модификации E20-10.

4) Разъем DJK-10A и блок питания (сетевой адаптер) поставляются только для модификаций E20-10 и E-502 (кроме исполнения A-I).

Смотрите также

70109-17
ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ Трансформаторы тока
ООО "СВЭЛ - Силовые трансформаторы", РОССИЯ, г.Екатеринбург
Трансформаторы тока ТПОЛ-СВЭЛ, ТПЛ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока п...
70110-17
DMP41 Усилители измерительные прецизионные
Фирма "Hottinger Baldwin Messtechnik GmbH", ГЕРМАНИЯ
Усилители измерительные прецизионные DMP41 (далее - усилители) предназначены для прецизионного измерения электрических сигналов от тензометрических датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи...
70111-17
"Цитрон" Комплексы программно-технические
Закрытое акционерное общество "Научно-производственное предприятие "Электронные информационные системы" (ЗАО "НПП "Электронные информационные системы"), г. Екатеринбург
Комплексы программно - технические «Цитрон» (далее - комплексы) предназначены для измерений и преобразований силы и напряжения постоянного тока, поступающих от датчиков, сбора, обработки и передачи преобразованной информации в цифровом виде в центр с...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «ТНС энерго НН» (ОАО «Нижегородская сбытовая компания») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощ...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Орловгайская солнечная электростанция» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, автоматизиров...
