Измерители давления многоканальные MIC-170
| Номер в ГРСИ РФ: | 70294-18 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Мера", г.Мытищи |
Измерители давления многоканальные MIC-170 предназначены для измерений постоянного или медленно изменяющегося дифференциального или абсолютного давления воздуха или некоррозионноактивных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70294-18 |
| Действует | по 31.01.2028 |
| Наименование | Измерители давления многоканальные |
| Модель | MIC-170 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3456fd28-7957-eb4d-8031-47abda17b564 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «МЕРА» (ООО «НПП «МЕРА»), Московской обл., г. Мытищи
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 360 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
70294-18: Описание типа
2024-70294-18.pdf
|
Скачать | 644.6 КБ | |
|
70294-18: Методика поверки
2024-mp70294-18.pdf
|
Скачать | 6.3 MБ |
Описание типа
Назначение
Измерители давления многоканальные MIC-170 (далее - измерители давления) предназначены для измерений постоянных или медленно изменяющихся значений абсолютного, избыточного давления или разности давлений (дифференциального давления) (далее - дифференциальное давление) воздуха или взрывобезопасных, неядовитых, коррозионно не агрессивных газов.
Описание
Конструктивно измерители давления выполнены в виде цельнометаллического или сборного алюминиевого корпуса с герметичной крышкой, на которой расположены:
- вентиляционный клапан;
- комбинированный разъём LAN + Питание + Sync;
- панель индикации (пять светодиодов), с индикацией:
- включение подогрева (HEATER- зеленый),
- включение питания (STATUS - зеленый),
- наличие сбоев в работе (FAIL - красный),
- индикация наличия обмена данных (RX/TX - желтый),
- индикация подключения к персональной ЭВМ (LINK - зеленый),
- пневморазъём «PURGE» - продувка измерительных каналов «RUN» и каналов продувки «RUN REF»;
- пневморазъём «RUN» с номером «N» - измерительные каналы;
- пневморазъём «RUN REF» - опорное давление измерительных каналов (только у измерителей давления многоканальных, предназначенных для измерения избыточного и дифференциального давления);
- пневморазъём «CAL» - калибровочный канал;
- пневморазъём «CAL REF» - опорное давление калибровочного канала только у измерителей давления многоканальных, предназначенных для измерения избыточного и дифференциального давления.
С внутренней стороны крышки корпуса измерителей давления закреплён шаговый двигатель и плунжер блока распределения давления, обеспечивающего коммутацию измерительных пневмоканалов в режимах «Калибровка», «Продувка», «Работа».
Измерители давления имеют одинаковую блочную конструкцию с установленными функциональными модулями преобразования давления (далее - МПД), объединёнными по общей шине. МПД представляет собой специальный корпус, обеспечивающий герметичный подвод давления, с четырьмя установленными датчиками давления и платой с групповым электрическим разъемом. При этом все установленные в конкретный измеритель давления модули преобразования давления имеют датчики давления одного диапазона измерений.
Варианты комплектования измерителей давления МПД определяются исходя из поставленной измерительной задачи. Измерители давления, предназначенные для измерения абсолютных давлений, имеют 16 измерительных каналов (четыре МПД), штуцеры для подачи давления продувки и подключения эталонного давления.
Измерители давления, предназначенные для измерения избыточного и дифференциального давления, также имеют 16 измерительных каналов (четыре МПД), штуцеры для подачи давления продувки, подключения эталонного давления и подачи опорного давления.
По условиям эксплуатации измерители давления устойчивы к электромагнитным помехам промышленных зон согласно ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005).
По способу установки в местах использования измерители давления различают с жестким креплением изделия (без амортизаторов) и с креплением изделия на амортизаторах.
Работой измерителя давления управляет встроенный контроллер, обеспечивающий обмен информацией с ПЭВМ рабочей станции через цифровой интерфейс.
Принцип действия измерителей давления основан на преобразовании аналоговых электрических сигналов, поступающих с температурно-компенсированных пьезорезистивных кремниевых датчиков давления в цифровой код, который с помощью микропроцессора пересчитывается в значения измеряемых давлений. Полученная измерительная информация поступает на ПЭВМ рабочей станции, где она архивируется на жестком диске, обрабатывается и отображается в виде графиков или таблиц на экране внешнего видеомонитора или может распечатываться с помощью внешнего принтера на бумажном носителе.
В соответствии с заказом измерители давления могут изготавливаться в единицах измерений давления бар, psi.
К данному типу измерителей давления относятся базовая модификация MIC-170 и модификация MIC-170T, отличающаяся от базовой версии внутренним схемотехническим решением и некоторыми метрологическими и техническими характеристиками.
Обе модификации изготавливаются в двух вариантах исполнений: БЛИЖ.421200.100.002 и БЛИЖ.421200.100.006, которые в зависимости от вида измеряемого давления имеют следующие обозначения:
Измерители давления многоканальные MIC-170
- БЛИЖ.421200.100.002-01 - абсолютное давление;
- БЛИЖ.421200.100.002-02 - дифференциальное давление;
- БЛИЖ.421200.100.006-01 - абсолютное давление;
- БЛИЖ.421200.100.006-02 - дифференциальное давление
Измерители давления многоканальные MIC-170T
- БЛИЖ.421200.100.002-02 - дифференциальное давление;
- БЛИЖ.421200.100.006-02-дифференциальное давление;
- БЛИЖ.421200.100.002-03 - абсолютное давление;
- БЛИЖ.421200.100.002-04 - избыточное давление;
- БЛИЖ.421200.100.002-05 - дифференциальное давление;
- БЛИЖ.421200.100.006-03 - абсолютное давление;
- БЛИЖ.421200.100.006-04 - избыточное давление
- БЛИЖ.421200.100.006-05 - дифференциальное давление.
Схема обозначений приведена на рисунке 1.
БЛИЖ.421200.100. 00 Х - 0 Y zZ W
Вариант исполнения (2 или 6)
Вид измеряемого давления:
абсолютное (1 или 3);
дифференциальное (2 или 5);
избыточное (4)
Диапазон измерений:
(от 01 до 09) для измерителей абсолютного давления
(от 01 до 13) для измерителей избыточного давления
Диапазон измерений и максимально допустимое опорное давление
(от 01 до 16) для измерителей дифференциального давления________________
Код допускаемой основной приведенной погрешности (для MIC-170T)
Рисунок 1 - Схема обозначений
Общий вид измерителей давления представлен на рисунках 1а) и 1б).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки на информационную наклейку (табличку) и имеет цифровое обозначение (рисунок 2).
С целью предотвращения несанкционированного доступа к функциональным узлам средства измерений осуществляется пломбирование измерителей давления бумажной наклейкой на стыке корпуса и крышки измерителя. На рисунке 3 представлены варианты установки пломбировочных наклеек на измерители давления исполнения БЛИЖ.421200.100.006. Измерители давления исполнения БЛИЖ.421200.100.002 пломбируется аналогичным образом.
ПЭВМ рабочей станции, соединительные кабели и трубопроводы на рисунках не показаны.

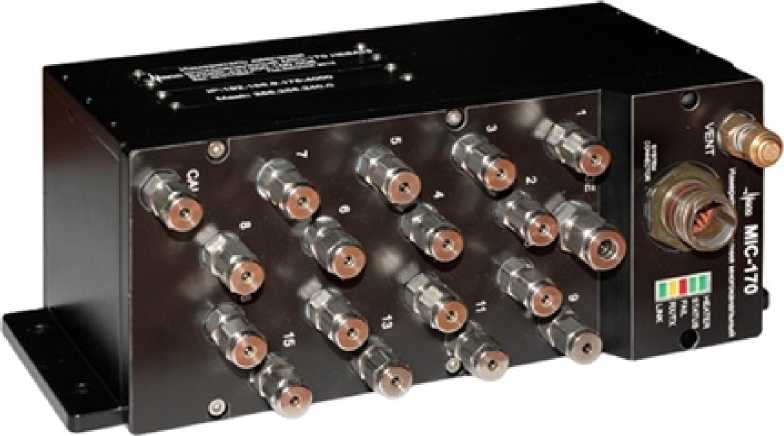

Рисунок 1а) - Общий вид измерителей давления (исполнение БЛИЖ.421200.100.002)

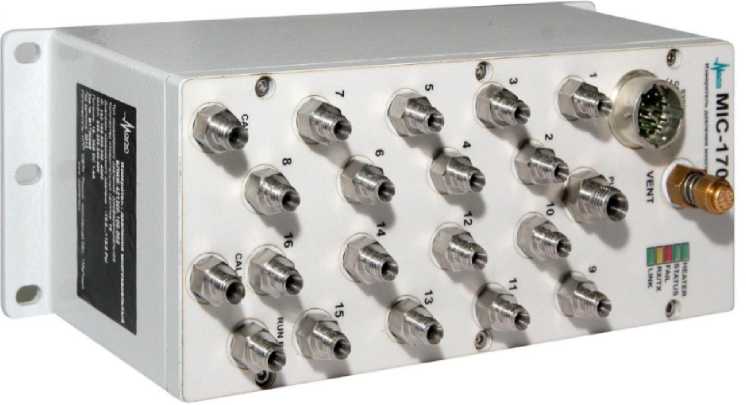

Рисунок 1б) - Общий вид измерителей давления (исполнение БЛИЖ.421200.100.006)

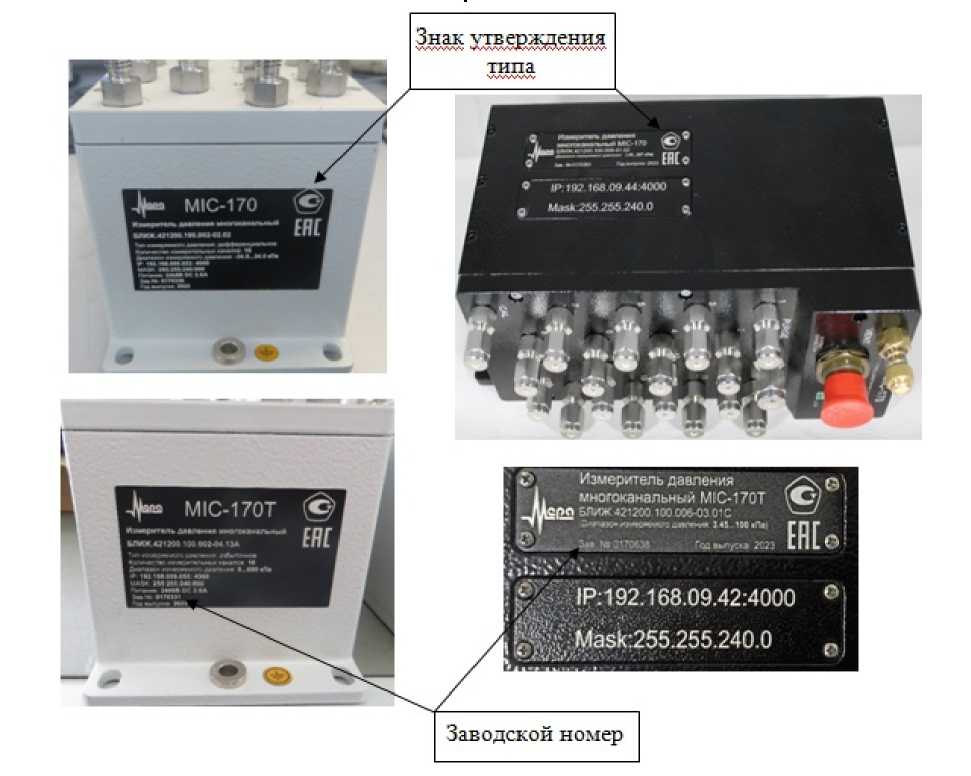

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

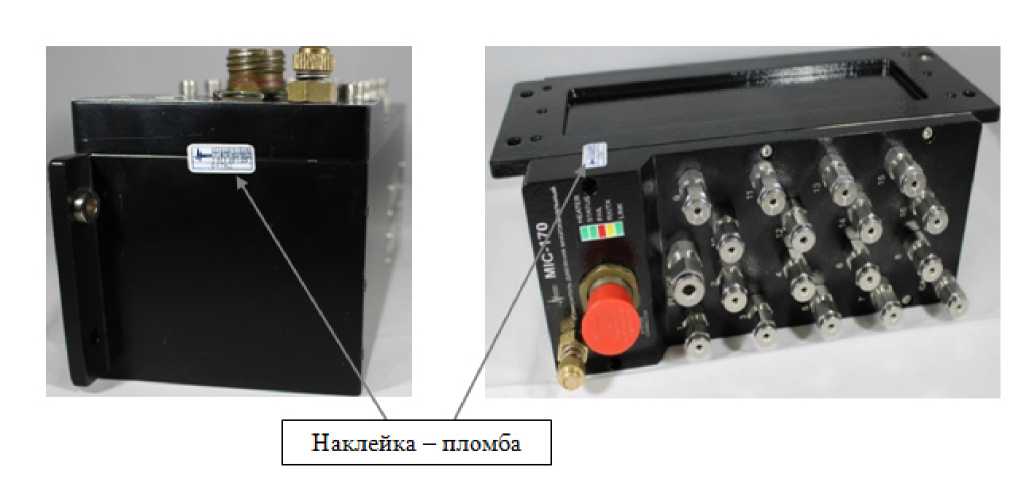

Рисунок 3 - Варианты установки пломбировочных наклеек на измерители давления (исполнение БЛИЖ.421200.100.006)
Программное обеспечение
Измерители давления имеют базовое и прикладное программное обеспечение (ПО).
Базовое ПО измерителя давления многоканального:
- операционная система не ниже версии Windows 8 Pro;
- программное обеспечение не ниже MS Office 2016 Russian.
Прикладное ПО измерителя давления:
- программа управления комплексом MIC «Recorder».
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренных изменений метрологически значимой части программного обеспечения и измеренных данных.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные прикладного программного обеспечения измерителей давления приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
MERA Recorder (scales.dll) |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0.0.8 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
24СВС163 |
Технические характеристики
Таблица 2 - Метрологические характеристики измерителей давления многоканальных MIC-170
|
Наименование характеристики |
Значение |
|
Диапазоны измерений дифференциального давления, кПа* |
от -6,9 до +6,9; от -13,8 до +13,8; от -17,2 до +17,2; от -34,5 до +34,5; от -68,9 до +68,9; от -103,4 до +103,4; от -207,0 до +207,0; от -345,0 до +345,0; от -690,0 до +690,0 |
|
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений дифференциального давления, у, % **: - в диапазоне от -6,9 до +6,9 кПа - в диапазонах от -13,8 до +13,8; от -17,2 до +17,2 кПа - в диапазоне от - 68,9 до + 68,9 кПа - в остальных диапазонах |
±0,15 ±0,10 ±0,06 ±0,05 |
|
Максимально допустимое давление***, кПа: - в диапазоне от минус 690 до плюс 690 кПа - в остальных диапазонах |
2Pmax 3Pmax |
|
Диапазоны измерений абсолютного давления, кПа |
от 3,45 до 103,40; от 3,45 до 207,00; от 3,45 до 345,00; от 3,45 до 690,00 |
|
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений абсолютного давления, у, % ** |
±0,05 |
|
Максимально допустимое давление, кПа: - в диапазоне от 3,45 до плюс 690 кПа - в остальных диапазонах |
2Pmax 3Pmax |
|
Пределы допускаемой дополнительной приведённой погрешности на каждые 10 °С, % |
±0,02 |
|
Примечания: * - знак минус зависит от того, на какой из входов подано большее давление * * - основная приведенная погрешность измерений давления у указана при температуре плюс (25±10) °С * ** - для положительного и отрицательного входа Pmax - верхний предел измерений, кПа | |
Таблица 3 - Метрологические характеристики измерителей давления многоканальных MIC-170T
|
Наименование характеристики |
Значение | |
|
Диапазоны измерений давления, кПа* |
дифференциального |
от -3 до +3; от -6 до +6; от -6,9 до +6,9; от -10 до +10; от -13,8 до +13,8; от -17,2 до +17,2; от -34,5 до +34,5; от -35 до +35; от -68,9 до +68,9; от -100 до +100; от -103,4 до +103,4; от -207,0 до +207,0; от -250 до +250; от -345,0 до +345,0; от -500 до +500; от -690,0 до +690,0; от -1000 до +1000 |
Продолжение таблицы 3
|
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений дифференциального давления, у, % **: - в диапазонах от -3 до +3; от -6 до +6; от -10 до +10; от -13,8 до +13,8; от -17,2 до +17,2 кПа - в диапазоне от -6,9 до +6,9 кПа - в диапазоне от -68,9 до +68,9 кПа - в остальных диапазонах |
±0,10; ±0,20 ±0,15; ±0,25 ±0,06; ±0,10 ±0,05; ±0,10 |
|
Максимально допустимое давление, кПа: | |
|
- в диапазонах: от -3 до 3; от -6 до 6; от -6,9 до 6,9; от -10 до 10; от -13,8 до 13,8; от -17,2 до 17,2; от -34,5 до 34,5; от -68,9 до 68,9; от -103,4 до 103,4 кПа (со стороны положительного и отрицательного входа) |
3Pmax |
|
- в диапазонах: от -35 до 35; от -100 до 100 кПа (со стороны положительного входа) (со стороны отрицательного входа) - в диапазонах: от -250 до 250; от -500 до 500 кПа (со стороны положительного и отрицательного входа) |
3Pmax |
|
2Pmax | |
|
2Pmax | |
|
в диапазоне от -1000 до 1000; (со стороны положительного и отрицательного входа) |
1,2Pmax |
|
- в диапазонах: от -207 до 207; от -345 до 345 кПа (со стороны положительного входа) |
3Pmax |
|
(со стороны отрицательного входа) |
413,7 |
|
- в диапазоне от -690,0 до +690,0 (со стороны положительного входа) |
2Pmax |
|
(со стороны отрицательного входа) |
1,1P max |
|
Диапазоны измерений абсолютного давления, кПа |
от 3,45 до 100,00; от 3,45 до 103,40; от 3,45 до 207,00; от 3,45 до 250,00; от 3,45 до 345,00; от 3,45 до 500,00; от 3,45 до 690,00; от 3,45 до 1000,00; от 3,45 до 3000,00 |
|
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений абсолютного давления, у, % ** |
±0,05; ±0,10 |
|
Максимально допустимое давление, кПа: | |
|
-в диапазонах: от 3,45 до 100,00; от 3,45 до 103,40; от 3,45 до 250; от 3,45 до 500 кПа |
3Pmax |
|
-в диапазонах: от 3,45 до 207,00; от 3,45 до 1000,00 кПа |
2Pmax |
|
-в диапазоне от 3,45 до 345,00 |
1,2Pmax |
|
-в диапазонах: от 3,45 до 690,00; от 3,45 до 3000,00 кПа |
1,1P max |
Продолжение таблицы 3
|
Диапазоны измерений избыточного давления, кПа |
от 0 до 6; от 0 до 10; от 0,0 до 34,5; от 0 до 35; от 0 до 100; от 0,0 до 103,4; от 0 до 207; от 0 до 250; от 0 до 345; от 0 до 500; от 0 до 690; от 0 до 1000; от 0 до 3000 |
|
Пределы допускаемой основной приведённой (от диапазона измерений) погрешности измерений избыточного давления, у, % **: | |
|
- в диапазонах от 0 до 6; от 0 до 10 кПа |
±0,10; ±0,20 |
|
- в остальных диапазонах |
±0,05; ±0,10 |
|
Максимально допустимое прямое давление, кПа: | |
|
- в диапазонах: от 0 до 6; от 0 до 10; от 0 до 34,5; от 0 до 35; от 0 до 100; от 0 до 103,4; от 0 до 250; от 0 до 500 кПа |
3Ртах |
|
- в диапазонах: от 0 до 207; от 0 до 345; от 0 до 690; от 0 до 1000 кПа |
2Ртах |
|
- в диапазоне от 0 до 3000 кПа |
1,1P тах |
|
Максимально допустимое обратное давление, кПа: | |
|
- в диапазонах: от 0 до 6; от 0 до 10; от 0,0 до 34,5; от 0,0 до 103,4; от 0 до 207; от 0 до 345; от 0 до 690 кПа |
не более 106,7 кПа |
|
- в диапазонах: 0 до 35; от 0 до 100; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 3000 кПа |
не более 213,4 кПа |
|
Пределы допускаемой дополнительной приведённой погрешности на каждые 10 °С, % |
±0,02 |
|
Примечания: * - знак минус зависит от того, на какой из входов подано большее давление * * - основная приведенная погрешность измерений давления у указана при температуре плюс (25±10) °С Pmax - верхний предел измерений, кПа | |
Коды пределов допускаемой основной приведенной погрешности измерителей давления MIC-170T, применяемые при заказе, приведены в таблице 4.
Таблица 4 - Коды пределов допускаемой основной приведенной погрешности_____________
|
Код предела допускаемой основной приведенной погрешности |
Значения пределов допускаемой основной приведенной погрешности у, % |
|
A |
±0,05 |
|
B |
±0,06 |
|
C |
±0,10 |
|
D |
±0,15 |
|
Е |
±0,20 |
|
F |
±0,25 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
16 |
|
Частота поканального опроса датчиков, Г ц |
10, 100 |
|
Габаритные размеры измерителя (длинахширинахвысота), мм, не более (исполнение БЛИЖ.421200.100.002) (исполнение БЛИЖ.421200.100.00б) |
241x90x115 241x90x128 |
|
Условия эксплуатации: для исполнения БЛИЖ.421200.100.002: - температура окружающей среды, °С - относительная влажность воздуха, %, не более для исполнения БЛИЖ.421200.100.006: - температура окружающей среды, °С: - относительная влажность воздуха, %, не более |
от -20 до +50 90 от -40 до +70 90 |
|
Степень защиты по ГОСТ 14254-2015 |
IP53 |
|
Напряжение питания постоянного тока, В |
24±6 |
|
Потребляемая мощность в различных режимах работы, (при токе потребления, А), Вт, не более: - только датчики давления - датчики давления, подогреватель - датчики давления, шаговый двигатель, подогреватель |
7,2 (0,3) 21,6 (0,9) 62,4 (2,6) |
|
Масса измерителя, кг, не более |
3,5 |
|
Срок службы, лет |
7 |
Знак утверждения типа
наносится типографским способом на титульном листе формуляра и руководства по эксплуатации, и (или) методом лазерной гравировки на наклейке (или информационной табличке) измерителей давления (рисунок 2).
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измеритель давления многоканальный MIC-170 MIC-170T |
БЛИЖ.421200.100.00Х-0^22 БЛИЖ.421200.100.00Х-0Y.zZW |
1 шт | |
|
Комбинированный кабель (02) |
БЛИЖ.431585.011.134 |
* |
для исполнения БЛИЖ421200.100.002 |
|
Комбинированный кабель (06) |
БЛИЖ.431584.011.882 |
* |
для исполнения БЛИЖ421200.100.006 |
|
Кабель (02) |
БЛИЖ.431584.011.339 |
* |
для исполнения БЛИЖ421200.100.002 |
|
Кабель (06) |
БЛИЖ.431586.150.052 |
* |
для исполнения БЛИЖ421200.100.006 |
Продолжение таблицы 6
|
Ответные части штуцеров для измерителей: - абсолютного давления -дифференциального и избыточного давлений |
18 шт. 20 шт. | ||
|
Рабочая станция управления |
БЛИЖ.401350.014.121 |
* | |
|
Формуляр |
БЛИЖ.421200.100.002 ФО |
1 экз. | |
|
Руководство по эксплуатации |
БЛИЖ.421200.100.002 РЭ |
* | |
|
Программа управления комплексом MIC «Recorder». Руководство пользователя. |
БЛИЖ.409801.005-01 90 |
* | |
|
ПО «Recorder», включая драйвер для работы с MIC-170 |
1 экз. |
адрес загрузки: http://www.nppmera.ru /downloads | |
|
Примечание - * - количество по согласованию с заказчиком | |||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 105 Па»;
БЛИЖ.421200.100.002 ТУ Измеритель давления многоканальный MIC-170. Технические условия.
Смотрите также
