Комплексы телеметрические многоканальные MIC-1500

Назначение

Комплексы телеметрические многоканальные MIC-1500 предназначены для измерений сигналов напряжения переменного тока, напряжения постоянного тока и электрического сопротивления, поступающих от тензометрических и температурных датчиков, устанавливаемых на вращающихся узлах испытываемых изделий.

Описание

Конструктивно комплексы телеметрические многоканальные MIC-1500 (далее по тексту - комплексы) в зависимости от исполнения состоят из:

- блока сбора и передачи информации,

- комплекта аппаратуры приема и питания или комплекта аппаратуры приема и управления (в зависимости от исполнения комплекса),

- рабочей станции управления комплексом.

Блок сбора и передачи информации (далее БСПИ) включает в себя:

- модули измерения и передачи данных MI-1500;

- модули блока питания МВР-1500 (в зависимости от исполнения комплекса).

В зависимости от количества подключаемых первичных преобразователей в состав БСПИ может входить от одного до восьми модулей измерений и передачи данных MI-1500 с модулями блока питания МВР-1500 или без модулей блоков питания МВР-1500 (в зависимости от исполнения комплекса).

Комплект аппаратуры приема и питания (далее КАПП) или комплект аппаратуры приема и управления (далее КАПУ) (в зависимости от исполнения комплекса) включают в себя модули приема и демодуляции MR-2507 (MR-2508), которые посредством настроек ПО Recorder сопряжены с модулями измерения и передачи данных MI-1500. Модули приема и демодуляции MR-2507 (MR-2508) осуществляют прием, демодуляцию и преобразование цифровых данных в протокол Ethernet. Количество устанавливаемых модулей приема и демодуляции MR-2507 (MR-2508) соответствует количеству модулей измерения и передачи данных MI-1500.

Комплексы телеметрические многоканальные MIC-1500 имеют две базовые модификации MIC-1500 и MIC-1500W, которые отличаются друг от друга:

1) метрологическими и техническими характеристиками модулей измерения и передачи данных MI-1500, которые представлены в двух исполнениях MI-1500 (БЛИЖ.404242.301.003) и MI-1500 (БЛИЖ.404242.301.009):

- MIC-1500 (БЛИЖ.401270.150.001) с MI-1500 (БЛИЖ.404242.301.003)

- MIC-1500W (БЛИЖ.401270.150.002) с MI-1500 (БЛИЖ.404242.301.009)

2) системой электропитания радиоэлектронных устройств:

- MIC-1500 всех исполнений - беспроводная индукционная система питания;

- MIC-1500W имеют исполнения как с беспроводной индукционной системой питания, основанной на явлении электромагнитной индукции, так и с системой питания от химических источников тока.

Все модули измерения и передачи данных MI-1500, установленные в конкретный комплекс М1С-15ОО, должны быть одного исполнения.

Комплексы MIC-1500 всех модификаций могут изготавливаться с внешним питанием КАПП или КАПУ (в зависимости от исполнения комплекса) от сети переменного тока или от источника постоянного тока.

MIC-1500 всех модификаций с внешним питанием от источника постоянного тока могут изготавливаться с укороченным исполнением шасси КАПП (MIC-1500 БЛИЖ.401270.150.001-02 и MIC-1500W БЛИЖ.401270.150.002-02) или КАПУ (MIC-1500W БЛИЖ401270.150.002-05), рассчитанными на установку двух модулей приема и демодуляции MR-2507 (MR-2508).

Комплексы MIC-1500 допускают установку дополнительных измерительных модулей MR-типа (MR-114) в количестве до двух штук для измерения сигналов первичных измерительных преобразователей, расположенных на неподвижной части изделия, что расширяет возможности комплекса. Измерительный модуль MR-114 расширяет диапазон измерения напряжения постоянного тока комплекса. Описание метрологических и технических характеристик, измеряемых физических величин (каналов измерений) с использованием модуля MR-114 представлено в описании типа на комплексы измерительные магистрально-модульные MIC-M (регистрационный № 46517-21).

Комплексы MIC-1500 всех модификаций могут изготавливаться со встроенным коммутатором Ethernet в составной части КАПП или КАПУ (в зависимости от исполнения комплекса).

По условиям эксплуатации комплексы устойчивы к электромагнитным помехам промышленных зон согласно ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005).

Принцип действия комплексов телеметрических многоканальных MIC-1500 основан на измерении сигналов первичных электрических преобразователей, преобразовании результатов измерений в цифровой код, передаче их по внутреннему радиоканалу и дальнейшей программной обработке с целью получения значений, пропорциональных измеряемым физическим величинам и пригодных к дальнейшей обработке и отображению на мониторе рабочей станции управления комплексом в виде данных, таблиц или графиков. Для передачи данных по внутреннему радиоканалу применяется комплект приемно-передающих антенн, который разрабатывается по исходным данным заказчика и не входит в комплектность MIC-1500, а является составной частью Системы измерений, предназначенной для испытаний конкретного изделия.

Состав и обозначение в конструкторской документации комплексов MIC-1500 модификаций MIC-1500 и MIC-1500W и их исполнений - приведены в таблицах 1 и 2.

Общий вид комплекса телеметрического многоканального MIC-1500, модификации MIC-1500 представлен на рисунке 1.

Общий вид (без рабочей станции управления) комплексов модификаций MIC-1500 и MIC-1500W (в зависимости от исполнения) представлен на рисунках 2 - 6.

Общий вид (со стороны передних и задних панелей) шасси 020.03U.12-02 и шасси (укороченное исполнение) и представлен на рисунках 7 и 8 соответственно.

Общий вид измерительного модуля MI-1500 и блока питания МВР-1500 из состава БСПИ представлен на рисунке 9.

Таблица 1 - Исполнения и состав комплексов (с беспроводной индукционной системой питания

радиоэлектронных устройств) и их обозначения в конструкторской документации

Таблица 2 - Исполнения и состав комплексов (с системой питания радиоэлектронных устройств от химических источников тока) и их обозначения в конструкторской документации

Примечания:

1. 1Оснастка к MIC-1500 (МТ-1506) предназначена для подключения одного модуля MI-1500 и представляет собой имитацию объединительной платы, разрабатываемой по исходным данным заказчика и обеспечивающей интеграцию комплекса в испытуемое изделие и испытательный стенд;

2. 2Внешне шасси 20.03U.12-02 (БЛИЖ.404242.301.005 и БЛИЖ.404242.301.005-02) отличаются обозначением вида питания на задней панели (рис.7);

3. 3Допускается два слота для модулей MR-114 за счет исключения встроенного коммутатора

Ethernet.

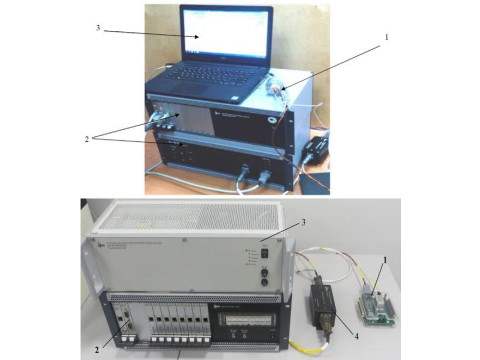

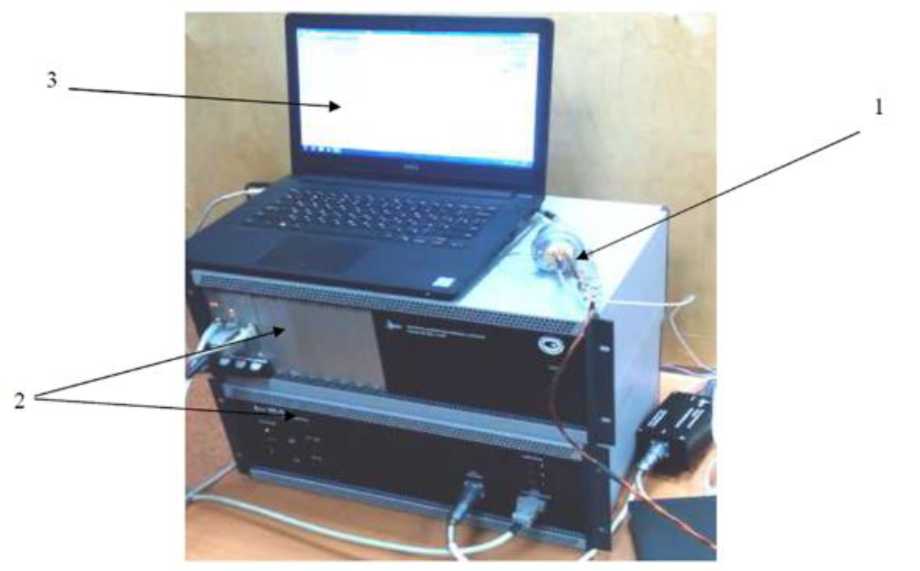

- БСПИ, включающий в себя модуль измерения и передачи данных MI-1500, модуль блока питания МВР-1500 и антенну приемно-передающую (поз.1):

- КАПП (поз.2);

- рабочая станция управления (поз. 3)

Рисунок 1 - Общий вид комплекса телеметрического многоканального MIC-1500

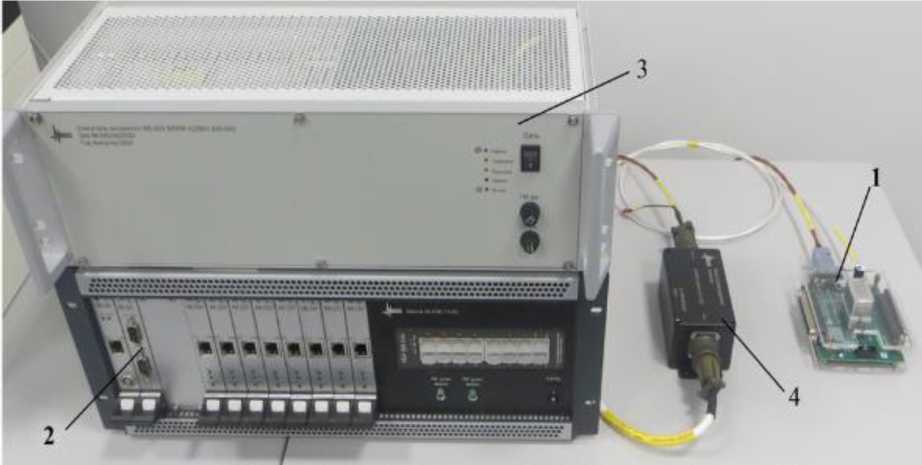

БСПИ в сборе: МТ-1502 (МТ-1505), MI-1500, МВР-1500 (поз.1);

КАПП в составе:

- Шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) со встроенным коммутатором Ethernet (поз.2);

- Усилитель мощности МЕ-820 (БЛИЖ.422951.820.003) (поз. 3);

- Блок согласованных нагрузок (БЛИЖ.669500.002.002) (поз. 4)

Рисунок 2 - Общий вид комплексов MIC-1500 (БЛИЖ.401270.150.001) и MIC-1500W (БЛИЖ.401270.150.002)

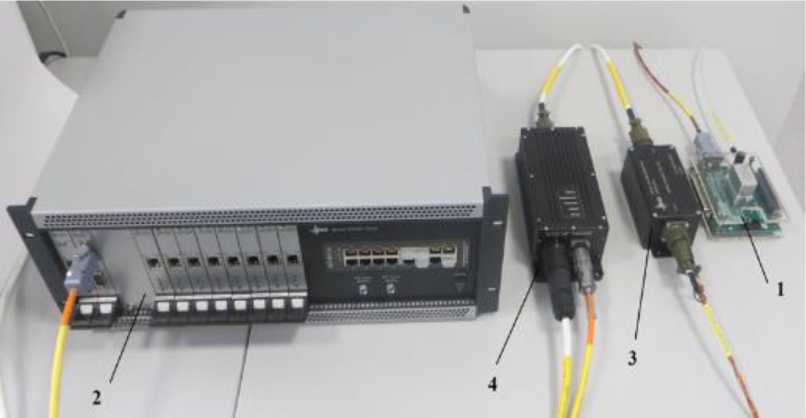

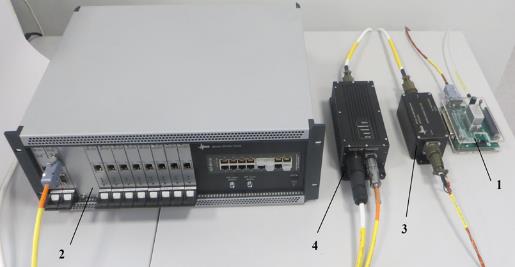

БСПИ в сборе: (МТ-1502 (МТ-1505), MI-1500, МВР-1500 (поз.1);

КАПП в составе:

- Шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) со встроенным коммутатором Ethernet (поз.2);

- Блок согласованных нагрузок (БЛИЖ.669500.002.002) (поз. 3);

- Усилитель мощности МЕ-820 (БЛИЖ.422951.820.004-01) и блок аттенюаторов

и согласованных нагрузок (БЛИЖ.669500.002.001) выполнены в одном корпусе (поз. 4);

Рисунок 3 - Общий вид комплексов MIC-1500 (БЛИЖ.401270.150.001-01) и MIC-1500W (БЛИЖ.401270.150.002-01)

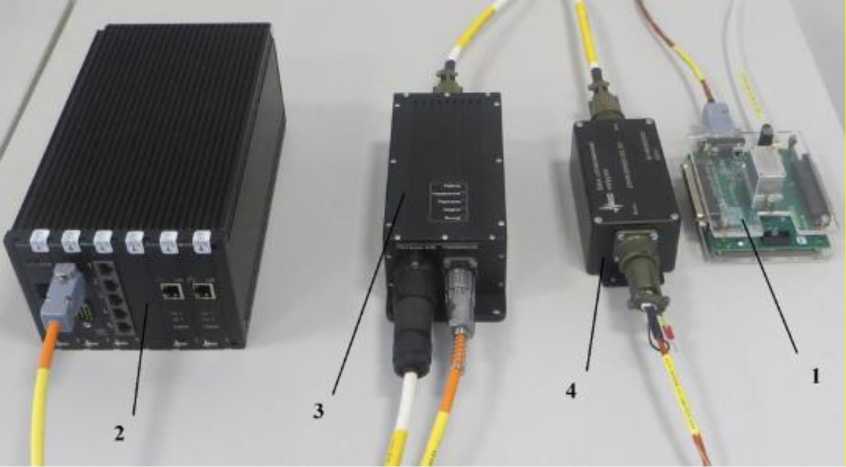

БСПИ в сборе: МТ-1502 (МТ-1505), MI-1500, МВР-1500 (поз.1);

КАПП в составе:

- Шасси (БЛИЖ.404242.301.005-05) (поз.2);

- Усилитель мощности МЕ-820 (БЛИЖ.422951.820.004-01) и блок аттенюаторов

и согласованных нагрузок (БЛИЖ.669500.002.001) выполнены в одном корпусе (поз. 3);

- Блок согласованных нагрузок (БЛИЖ.669500.002.002) (поз. 4);

Рисунок 4 - Общий вид комплексов MIC-1500 (БЛИЖ.401270.150.001-02) и MIC-1500W БЛИЖ.401270.150.002-02

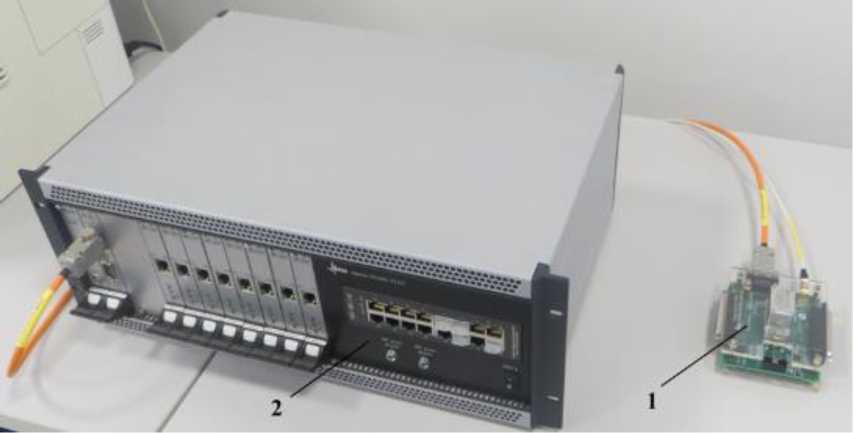

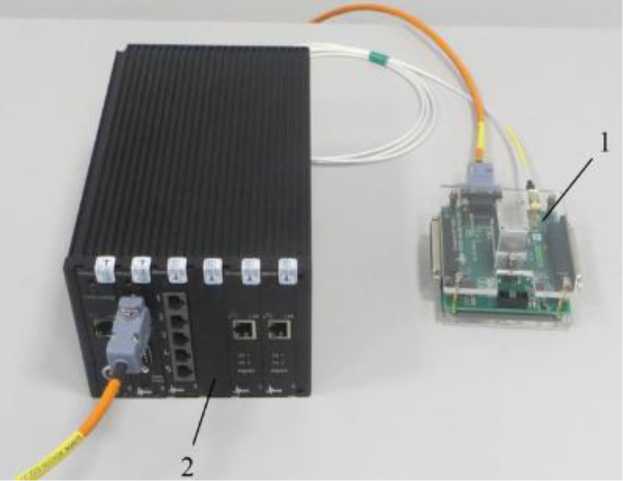

БСПИ в сборе: МТ-1506; MI-1500 (поз.1);

КАПУ в составе:

- Шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) со встроенным коммутатором Ethernet (поз.2)

Рисунок 5 - Общий вид комплексов MIC-1500W (БЛИЖ.401270.150.002-03; БЛИЖ.401270.150.002-04)

БСПИ в сборе МТ-1506, MI-1500 (поз.1);

КАПУ в составе:

- Шасси (БЛИЖ. 404242.301.005-05) со встроенным коммутатором Ethernet (поз.2)

Рисунок 6 - Общий вид комплекса MIC-1500W

(БЛИЖ.401270.150.002-05)

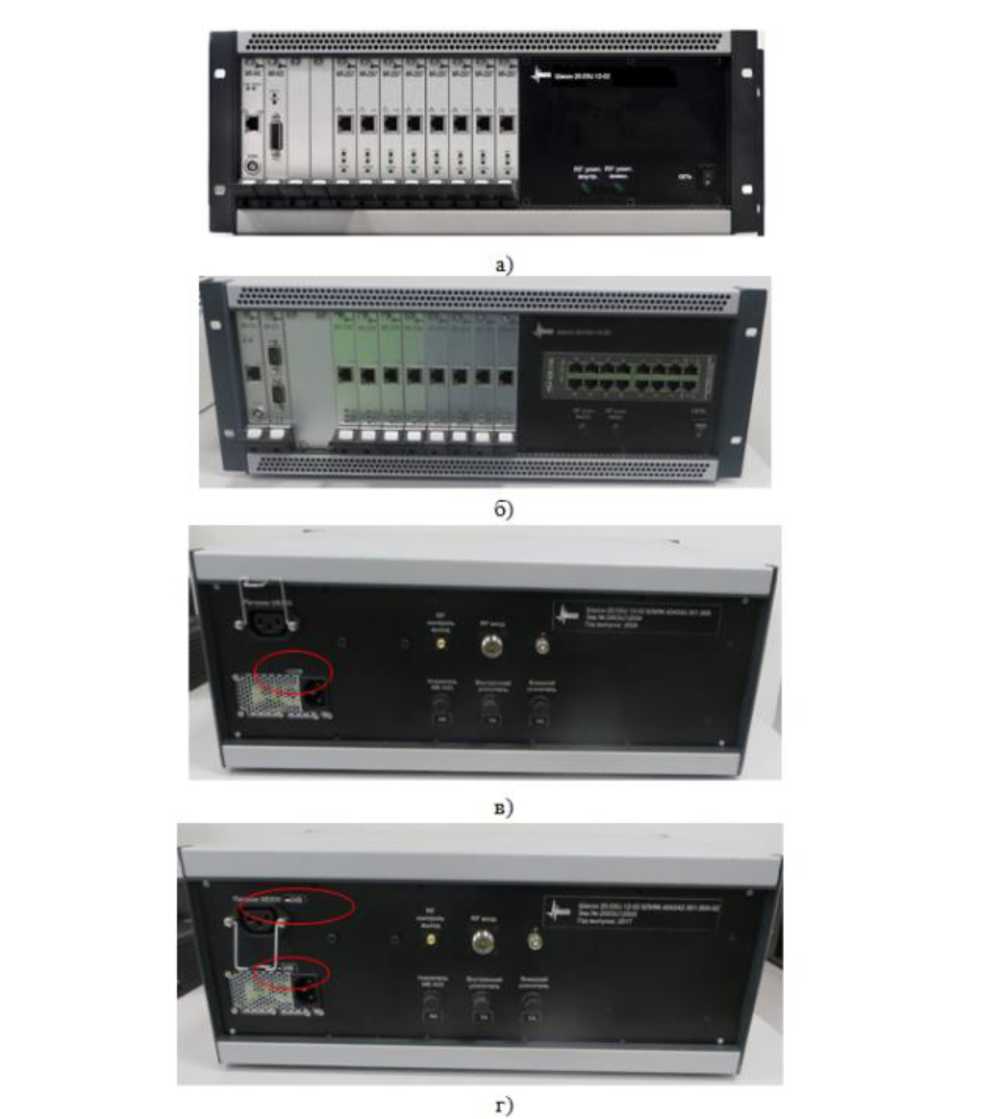

а) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005) с MR-820 (БЛИЖ.404241.820.001) со стороны передней панели;

б) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005 со встроенным коммутатором Ethernet) c MR-820 БЛИЖ.404241.820.001-02 со стороны передней панели;

в) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005- питание от сети =220 В) со стороны задней панели;

г) - вид шасси 020.03U.12-02 (БЛИЖ. 404242.301.005-02- питание =24В) со стороны задней панели.

Рисунок 7 - Общий вид шасси 020.03U.12-02

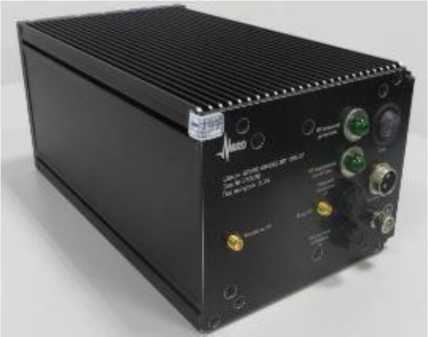

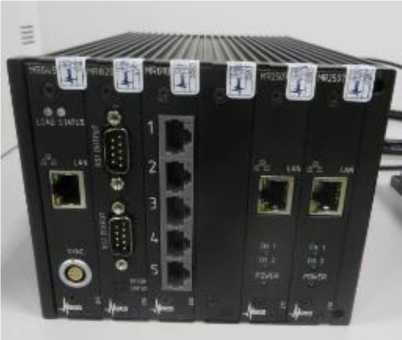

а) со стороны лицевой панели

б) со стороны задней панели

Рисунок 8 - Общий вид шасси (укороченное исполнение) БЛИЖ. 404242.301.005-05

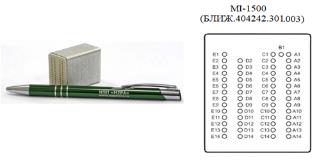

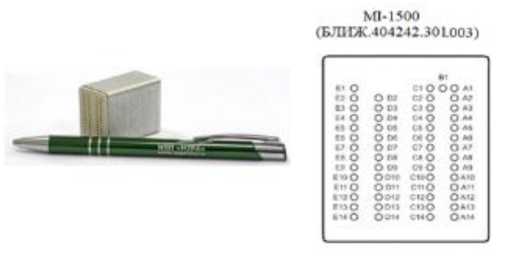

а) MI-1500 (БЛИЖ.404242.301.003)

ХО-1ХЮ Б.ТЮС-ИМ242501009

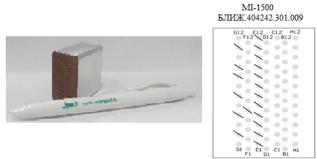

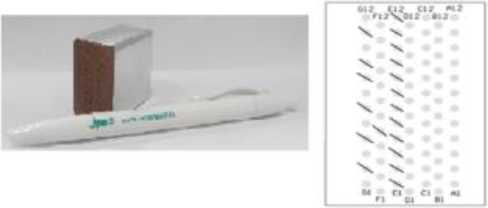

б) MI-1500 (БЛИЖ.404242.301.009)

МВР-1500

Д1 ДЗ ДЭ Л4

О О О О

ООО bi вг аз

в) МВР-1500 (БЛИЖ.402500.012.004)

Рисунок 9 - Общий вид измерительного модуля MI-1500 (а, б) и блока питания МВР-1500 (в) Нанесение знака поверки на средство измерений не предусмотрено.

Комплекс телеметрический многоканальный MIC-1500 состоит из составных частей (блоков), имеющих самостоятельное наименование и (или) обозначение.

Полное наименование комплекса «Комплекс телеметрический многоканальный MIC-1500» указывается только в технической и эксплуатационной документации.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается в формуляре (ФО) и соответствует трем последним арабским цифрам в заводском номере шасси (укороченное исполнение) и шасси 020.03U.12-02 комплекта КАПП или КАПУ (в зависимости от исполнения комплекса). Место нанесения заводского номера на шасси 020.03U.12-02 (БЛИЖ.404242.301.005, БЛИЖ.404242.301.005-02) и на шасси (укороченное исполнение) (БЛИЖ. 404242.301.005-05) комплектов КАПП или КАПУ показано на рисунках 10а и 10б.

б) шасси (укороченное исполнение) БЛИЖ.404242.301.005-05

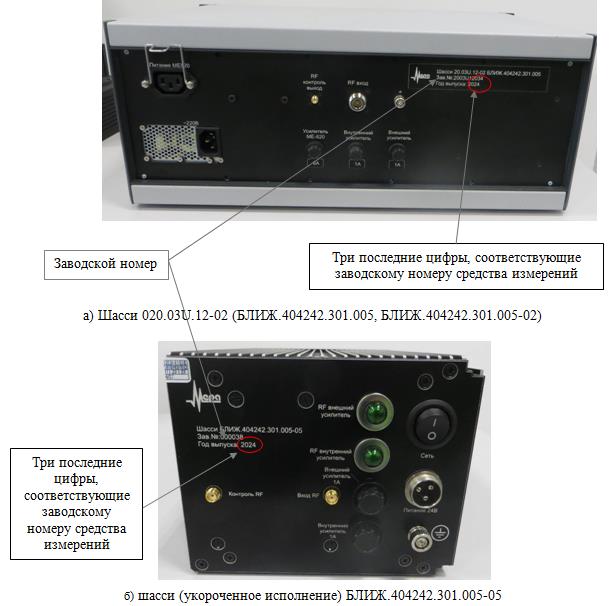

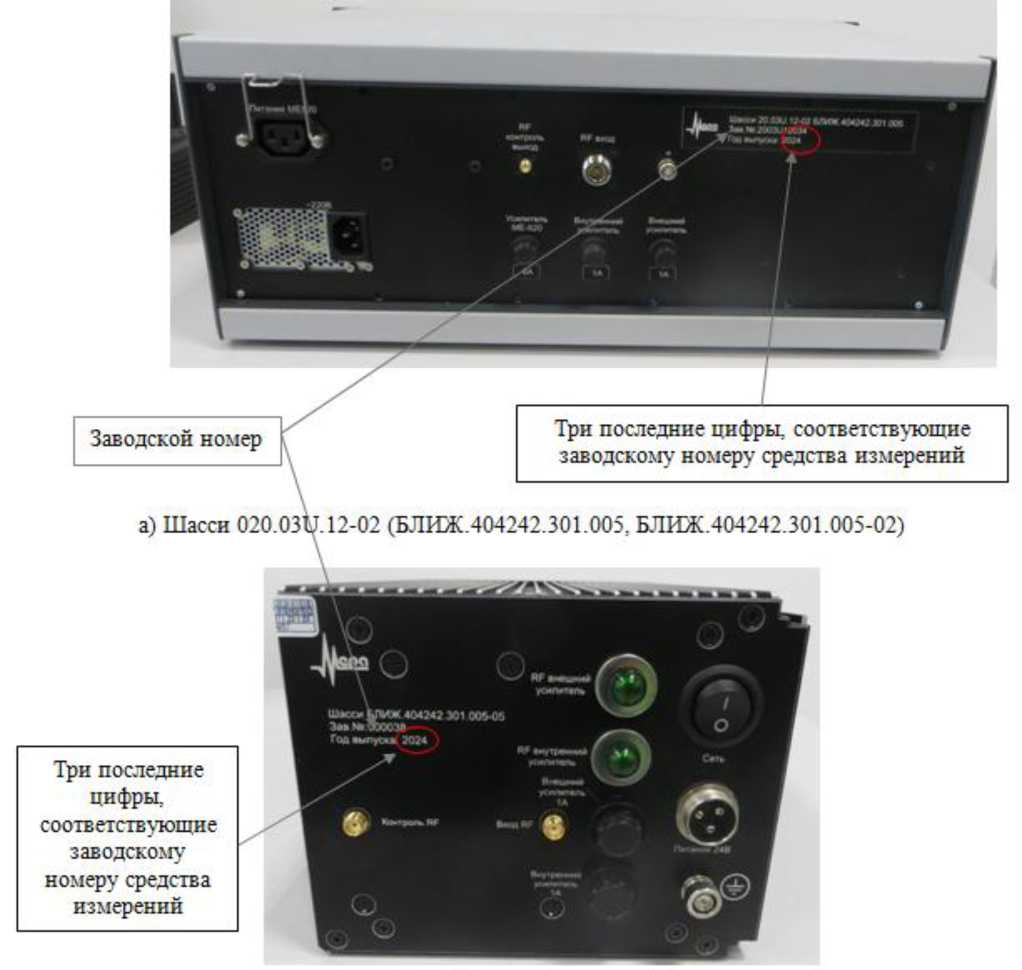

Рисунок 10- Место нанесения заводского номера на шасси 020.03U.12-02 (БЛИЖ.404242.301.005, БЛИЖ.404242.301.005-02) и на шасси (БЛИЖ. 404242.301.005-05) комплектов КАПП или КАПУ

Серийный номер, состоящий из букв латинского алфавита и арабских цифр и идентифицирующий составную часть средства измерений, наносится методом лазерной гравировки непосредственно на корпус составной части и (или) на информационную наклейку (табличку), закрепляемую на корпусе.

На составные части средства измерений, габаритные размеры которых не позволяют нанести идентифицирующую информацию (тип, обозначение, серийный номер, пользовательский Id) в полном объеме (например, измерительный модуль MI-1500, блок питания МВР-1500), допускается указывать серийный номер составной части, номер версии, соответствующий обозначению исполнения, а также пользовательский Id для MI-1500, который необходимо отображать в настройках ПО Recorder, в сокращенном виде. Номер пользовательского Id соответствует трем последним цифрам серийного номера MI-1500. При достижении трех последних цифр серийного номера MI-1500 числа кратного 252, нумерация пользовательского Id начинает повторяться (номер пользовательского Id образуется путем вычитания из числа, образованного последними тремя цифрами серийного номера MI-1500 числа равного 252*k, где k-кратность повторений числа 252) и в данном случае, пользовательский Id отображается в скобках сразу после серийного номера.

Соответствие обозначения составной части средства измерений исполнению показано на рисунке 11 и приведено в таблице 3.

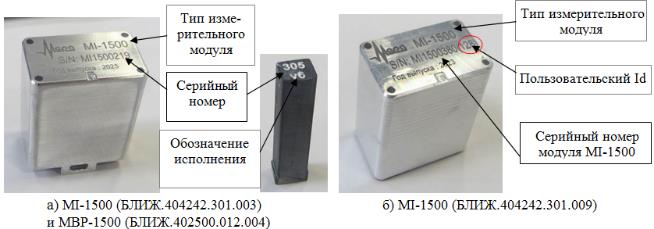

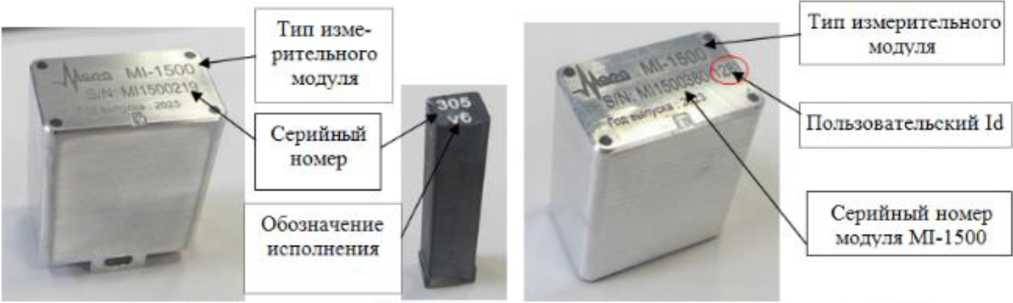

a) MI-1500 (БЛ1ГЖ.404242.301.003)

и МВР-1500 (БЛНЖ.402500.012.004)

б) МТ-1500 (Б.ИГЖ.404242.301.009)

Рисунок 11 - Примеры нанесения идентифицирующей информации (тип, обозначение, серийный номер, пользовательский Id) на MI-1500 и МВР-1500

Таблица 3 - Соответствие идентифицирующей информации на MI-1500 и МВР-1500 исполнению

С целью предотвращения несанкционированного доступа к функциональным узлам средства измерений осуществляется пломбирование бумажными наклейками шасси 020.03U-12.02 и шасси (укороченное исполнение) комплекта КАПП или КАПУ (в зависимости от исполнения комплекса). Наклейки на шасси 020.03U-12.02 устанавливаются под съемной боковой панелью.

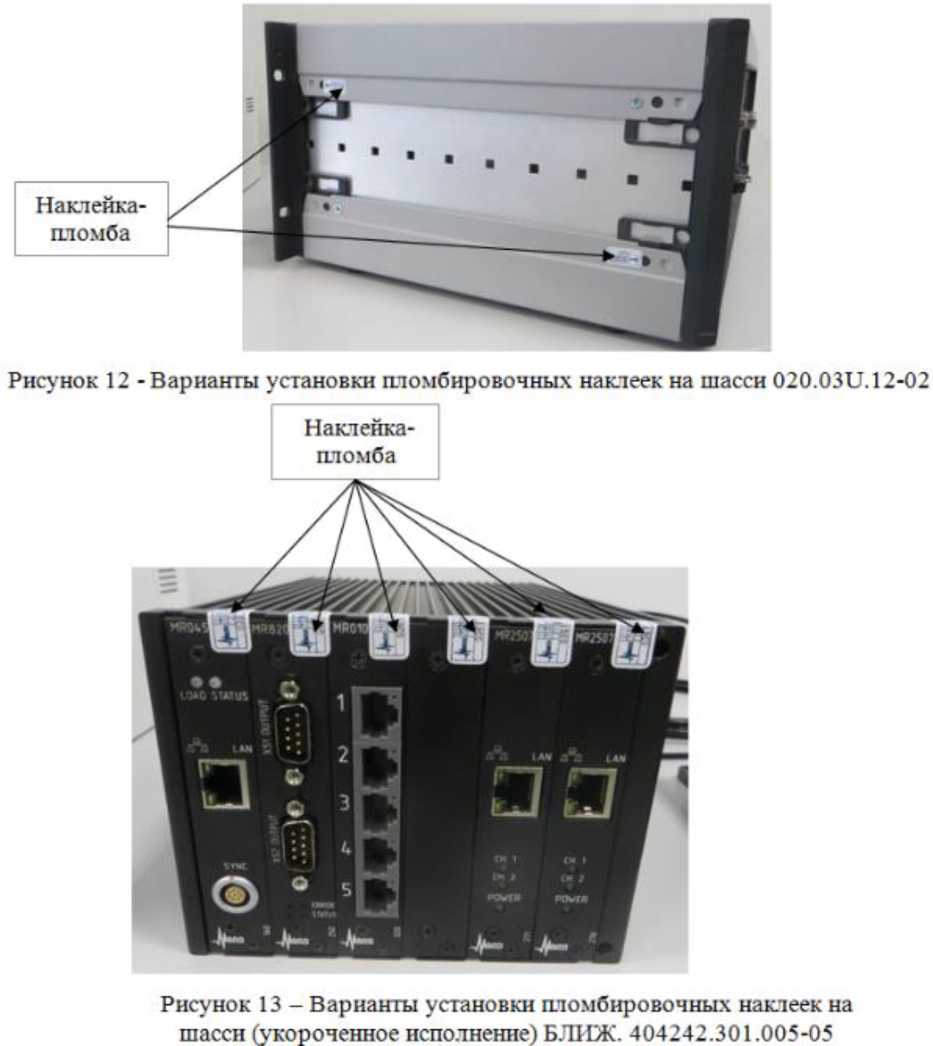

Варианты установки пломбировочных наклеек представлены на рисунках 12 и 13.

Рисунок 12

-Варианты установки пломбировочных наклеек на шассн 020.03U. 12-02

Наклейка-пломба

Наклейка-пломба

Рисунок 13 - Варианты установки пломбировочных наклеек на шасси (укороченное исполнение) БЛИЖ. 404242.301.005-05

Программное обеспечение

Программное обеспечение (ПО) включает общее ПО и специальное ПО.

В состав общего ПО входит операционная система не ниже Windows 7 Pro.

В состав специального ПО входит программа управления комплексом MIC «Recorder».

Метрологически значимой частью специального ПО «Recorder» является метрологический модуль, характеристики которого отражены в таблице 4.

Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.

Таблица 4 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 5 - Метрологические характеристики_____

Примечание - Метрологические характеристика комплексов могут быть расширены за счет применения дополнительных измерительных модулей MR-114. Описание метрологических характеристик модуля MR-114 представлено в ОТ на Комплексы измерительные магистрально-модульные MIC-M (регистрационный № 46517-21).

Таблица 6 - Технические характеристики

Таблица 7 - Показатели надёжности

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Примечания:

1 - Комплектность КАПП, КАПУ приведена в формуляре на комплекс.

2- Комплектность КПА приведена в формуляре на комплекс и поставляется по согласованию с заказчиком.

3- Комплект кабелей и состав ЗИП разрабатываются и поставляются по исходным данным Заказчика, обеспечивающим интеграцию комплекса в испытуемое изделие и испытательный стенд.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации БЛИЖ.401270.150.001 РЭ.

Нормативные документы

Приказ Росстандарта от 18.08.2023 №1706 Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц

Приказ Росстандарта от 28.07.2023 №1520 Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 30.12.2019 №3456 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

БЛИЖ.401270.150.001 ТУ Комплексы телеметрические многоканальные MIC-1500.

Технические условия
