Резервуары стальные вертикальные цилиндрические РВС-5000
| Номер в ГРСИ РФ: | 70438-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Востокмонтажгаз", г. Бугульма |
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема, а также для приема, хранения и отпуска нефти.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 70438-18 | ||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | ||||||||||||
| Модель | РВС-5000 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 086c1fe2-b802-868e-df7f-0524802e287d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО "Востокмонтажгаз", г.Альметьевск.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
70438-18: Описание типа
2018-70438-18.pdf
Файл устарел
|
Скачать | 102.2 КБ | |
|
70438-18: Методика поверки
2021-mp70438-18.pdf
|
Скачать | 69.4 КБ | |
|
70438-18: Описание типа
2025-70438-18.pdf
|
Скачать | 285.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема, а также для приема, хранения и отпуска нефти.
Описание
Принцип действия резервуаров основан на заполнении их продуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуаров.
Резервуары представляют собой металлические сосуды в форме вертикальных цилиндров, с плоским днищем и стационарной кровлей, оборудованных приемо-раздаточными устройствами и люками.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 5000 м3.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуаров.
Заводские номера резервуаров в виде цифрового обозначения, состоящих из арабских цифр типографическим методом нанесены на информационную табличку, расположенную на периметральном ограждении резервуаров и типографским способом в паспорта.
Резервуары с зав. №88, 90, 91 расположены на территории приемо-сдаточного пункта (ПСП) «Карабашский» ПАО «Татнефть» СП «Татнефть-Добыча».

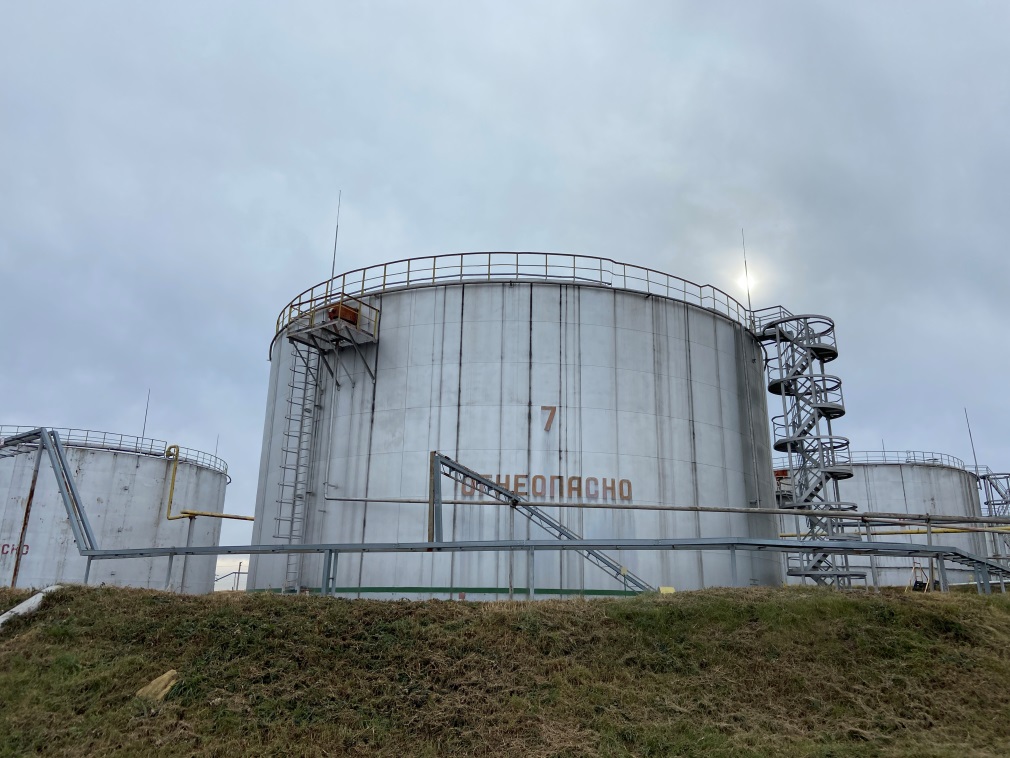

Общий вид резервуаров представлен на рисунке 1

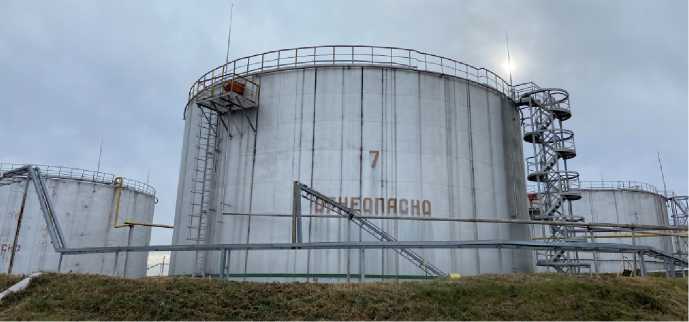

Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефть по ГОСТ Р 51858-2020 |
|
Условия эксплуатации: - температура окружающего воздуха при эксплуатации, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование и условные обозначения |
Обозначение |
Количество, шт./экз. |
|
Резервуары стальные вертикальные цилиндрические |
РВС-5000 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»;
Техническая документация ООО «Востокмонтажгаз», типовой проект 10-Ф3521-КМ ЦНИИ проектстальконструкция ТМ-707.
