Установка поверочная на базе счетчика-расходомера массового эталонного 2-го разряда CMF 300
| Номер в ГРСИ РФ: | 70558-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | СП ЗАО "ИТОМ", г.Ижевск |
Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда (далее - ПУ) предназначена для воспроизведения, хранения и передачи единицы массы и массового расхода измеряемой среды (жидкости) в потоке.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 70558-18 | |||||||||
| Наименование | Установка поверочная на базе счетчика-расходомера массового эталонного 2-го разряда | |||||||||
| Модель | CMF 300 | |||||||||
| Приказы |
№574 от
24.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4786ac5b-a932-9432-f978-647f23babef0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Итом-Прогресс», РОССИЯ, 426076, Удмуртская Республика, г. Ижевск, ул. Коммунаров, д. 175
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 1766-14-2025 ГСИ. Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда. Методика поверки
(с 24.03.2026)
МП 0461-14-2016 ГСИ. Установка поверочная на базе счетчика-расходомера массового CMF эталонного 2-го разряда. Методика поверки
(по 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (50%) |
| Неуспешных поверок (СИ непригодно) | 1 (50 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
70558-18: Описание типа
2018-70558-18.pdf
|
Скачать | 225.9 КБ | |
|
70558-18: Методика поверки
2018-mp70558-18.pdf
Файл устарел
|
Скачать | 296.8 КБ | |
|
70558-18: Описание типа
2026-70558-18.pdf
|
Скачать | 297.8 КБ | |
|
70558-18: Методика поверки
МП 1766-14-2025
2026-mp70558-18.pdf
|
Скачать | 843.9 КБ | |
|
70558-18: Методика поверки
МП 0461-14-2016
2018-mp70558-18-1.pdf
|
Скачать | 296.8 КБ |
Описание типа
Назначение
Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда (далее - ПУ) предназначена для воспроизведения, хранения и передачи единицы массы и массового расхода измеряемой среды (жидкости) в потоке.
ПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» для поверки и контроля метрологических характеристик в условиях эксплуатации преобразователей расхода различных принципов действия в составе системы измерений количества и показателей качества нефти и резервной схемы учета ПСП «Малая Пурга» ООО «УДС нефть».
Описание
Принцип действия ПУ основан на использовании прямого метода динамических измерений массы измеряемой среды (жидкости) с применением счетчика-расходомера массового Micro Motion (модификации CMF 300) с преобразователем серии 2700 (далее - СРМ). Выходные электрические сигналы с СРМ поступают на соответствующие входы контроллера измерительного, который обрабатывает их по реализованному в нем алгоритму.
ПУ представляет собой единичный экземпляр средства измерений, спроектированного для конкретного объекта и изготовленного из компонентов серийного отечественного и импортного производства. Монтаж и наладка ПУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на ПУ и эксплуатационными документами на ее измерительные компоненты (средства измерений).
Все измерительные компоненты (средства измерений) и оборудование ПУ размещены в отапливаемом помещении.
В состав ПУ входят измерительные компоненты, представленные средствами измерений, приведенными в таблице 1.
аблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик-расходомер массовый Micro Motion (модификации CMF) |
45115-10 |
|
Датчик давления Метран-150 |
32854-13 |
|
Преобразователь измерительный Rosemount 644 |
56381-14 |
|
Термопреобразователь сопротивления Rosemount 0065 |
53211-13 |
|
Манометр показывающий для точных измерений МПТИ |
26803-11 |
|
Термометр ртутный стеклянный лабораторный ТЛ-4 |
303-91 |
Для реализации функций ПУ применяются контроллер измерительный FloBoss S600+ (далее - ИВК), регистрационный № 57563-14 в Федеральном информационном фонде по обеспечению единства измерений, и автоматизированное рабочее место (АРМ) оператора, входящие состав системы измерений количества и показателей качества нефти ПСП «Малая Пурга» ООО «УДС нефть».

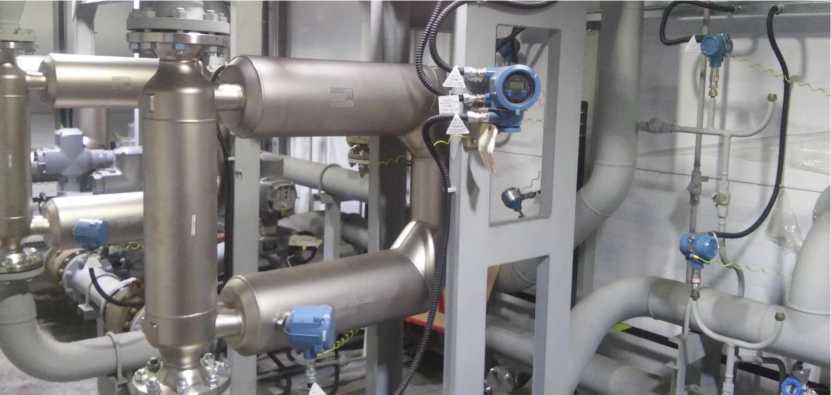

Общий вид ПУ представлен на рисунке 1.
Рисунок 1 - Общий вид ПУ
Для защиты от несанкционированных настройки и вмешательства, которые могут повлиять на результат измерений, конструкцией СРМ в составе ПУ предусмотрены места установки пломб, несущих знаки поверки, которые наносятся методом давления на две свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах первичного измерительного преобразователя массового расхода CMF 300, и одну свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, охватывающей корпус преобразователя серии 2700.
Места установки пломб для защиты от несанкционированных настройки и вмешательства представлены на рисунках 2 и 3.

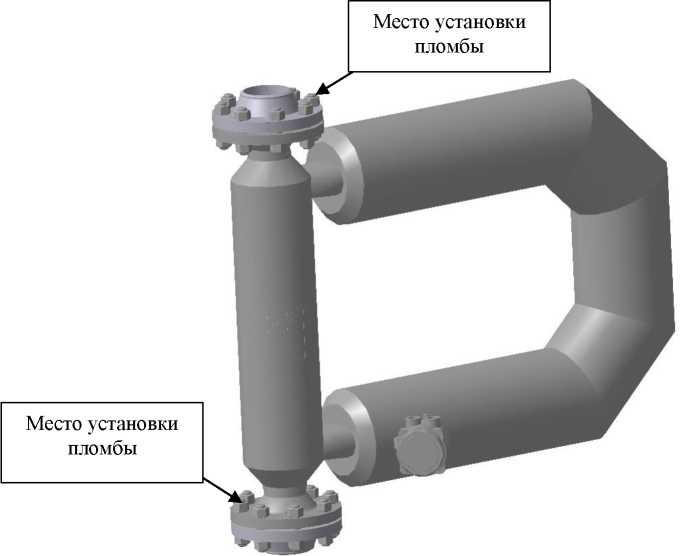

Рисунок 2 - Места установки пломб для защиты от несанкционированных настройки и вмешательства первичного измерительного преобразователя массового расхода CMF 300
Место установки пломбы

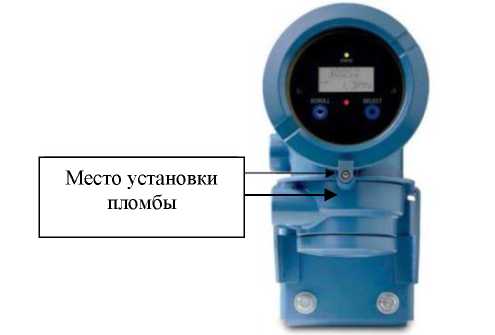

Рисунок 3 - Место установки пломбы для защиты от несанкционированных настройки и вмешательства преобразователя серии 2700
Единичный экземпляр ПУ имеет заводской № 14499697/3852985.
Заводской номер ПУ нанесен методом металлографики на маркировочную табличку, установленную на раме ПУ.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.
° ЕНЕ
ITOM Е
ООО "Игпом-Прогресс
Установка поВерочная на базе счетчака-расхаЗомера
массового CMF 300 эталонного 2-го разряда
Место нанесения заводского номера
ЗабоЗскоо №
14499697/3852985
Дата изготовления
июль 2016
Масса
550 кг
Место нанесения знака утверждения типа
Рисунок 4 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) ПУ является встроенным. В ПО реализован алгоритм вычисления параметров потока измеряемой среды, который отвечает за хранение конфигурационных параметров СРМ. Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
CMF 300 (усовершенствованный базовый процессор) |
2700 (электроника преобразователя) | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
4,1х |
6,60 |
|
Цифровой идентификатор ПО |
0х40860С63 |
0x9ECE81F1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Уровень защиты ПО ПУ «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Метрологические и основные технические характеристики ПУ приведены в таблицах 3 и 4.
аблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений (воспроизведения) массового расхода измеряемой среды (жидкости), т/ч |
от 50,0 до 150,0 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерениях (воспроизведении) массового расхода и массы измеряемой среды (жидкости) в диапазоне измерений (воспроизведения) массового расхода, % |
±0,10 |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
Нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
Диапазон избыточного давления измеряемой среды, МПа |
от 0,80 до 1,57 |
|
Диапазон температуры измеряемой среды, оС |
от +15,0 до +40,0 |
|
Диапазон плотности измеряемой среды, кг/м3 |
от 843,1 до 959,4 |
|
Диапазон температуры окружающего воздуха в помещении ПУ, °С |
от +15,0 до +40,0 |
|
Габаритные размеры ПУ, мм, не более: - длина - ширина - высота |
4736 2220 2510 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
ОЛА + 10% 220 -15% 50±1 |
|
Потребляемая мощность, Вт, не более |
50 |
Знак утверждения типа
наносится на маркировочную табличку методом наклейки и на центральную часть титульного листа паспорта и руководства по эксплуатации ПУ типографским способом.
Комплектность
Комплектность ПУ приведена в таблице 5.
Таблица 5 - Комплектность ПУ
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда, заводской № 14499697/3852985 |
- |
1 шт. |
|
Установка поверочная на базе счетчика-расходомера массового CMF 300 эталонного 2-го разряда. Паспорт и Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 2.2 «Описание и состав ПУ» паспорта и руководства по эксплуатации ПУ.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (п. 5.2.5.1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости)
