Резервуары стальные вертикальные цилиндрические РВСПК-30000, РВСПК-50000
| Номер в ГРСИ РФ: | 70719-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транспетрол", Словакия |
Резервуары стальные вертикальные цилиндрические РВСПК-30000, РВСПК-50000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 70719-18 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВСПК-30000, РВСПК-50000 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | cbed8d0f-fa5f-2c4b-dc09-ab70cd85af91 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО "Транспетрол", Словакия
СЛОВАКИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
70719-18: Описание типа
2025-70719-18.pdf
|
Скачать | 988.6 КБ | |
|
70719-18: Методика поверки
2021-mp70719-18.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВСПК-30000, РВСПК-50000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические с плавающей крышей, номинальной вместимостью 30000 м3, 50000 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой стальную конструкцию, включающую в себя основной резервуар, состоящий из цилиндрической стенки, днища, плавающей крыши и наружную защитную стенку.
Цилиндрическая стенка резервуара включает в себя девять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом аэрографии на вертикальную стенку резервуара.
Резервуары РВСПК-30000 с заводским номером 231, РВСПК-50000 с заводскими номерами 238, 239 расположены на территории ПСН «Будковце» по адресу: Словацкая Республика.
Общий вид резервуаров РВСПК-30000, РВСПК-50000 приведен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

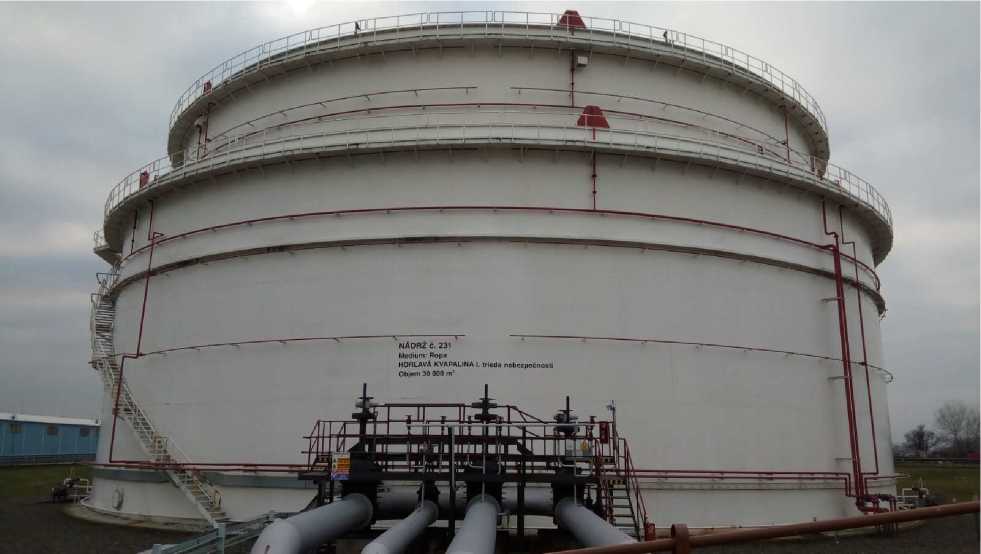

Рисунок 1 - Общий вид резервуара РВСПК-30000 зав.№ 231

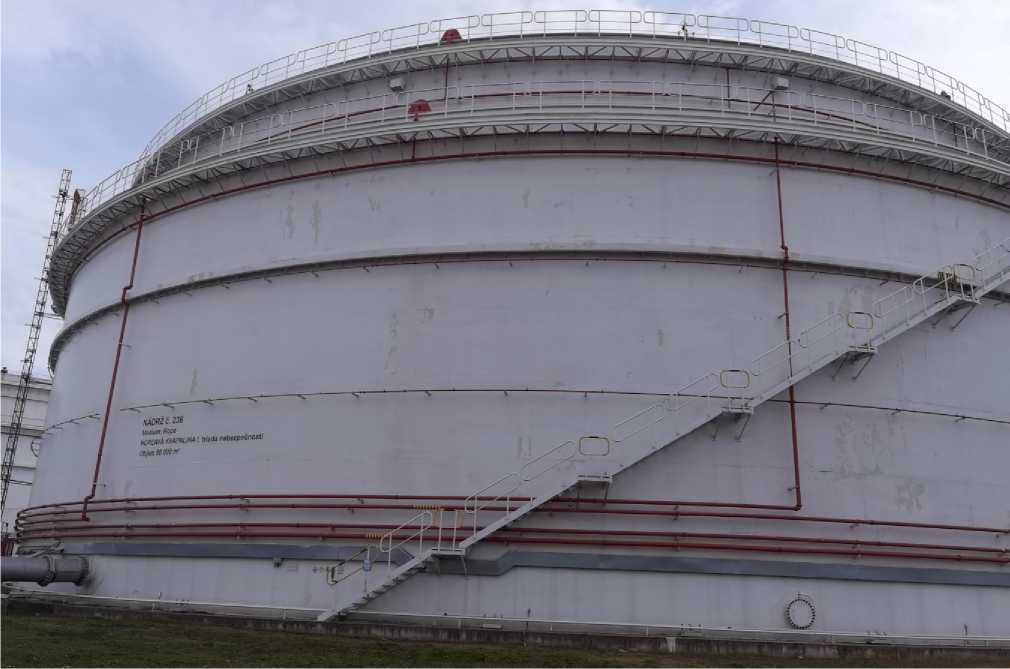

Рисунок 2 - Общий вид резервуара РВСПК-50000 зав.№ 238

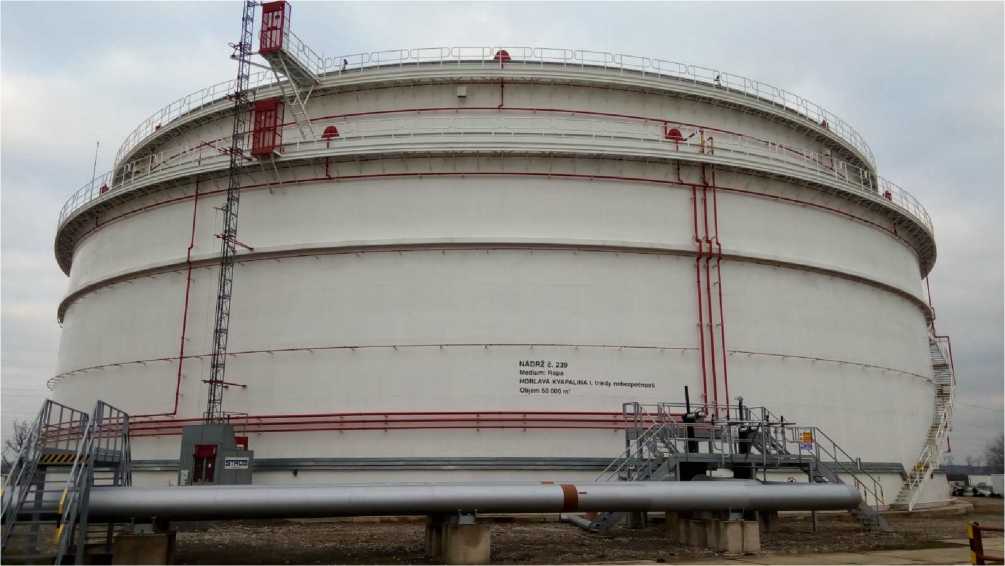

Рисунок 3 - Общий вид резервуара РВСПК-50000 зав.№ 239
Пломбирование резервуаров РВСПК-30000, РВСПК-50000 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
РВСПК-30000 |
РВСПК-50000 | ||
|
Заводской номер резервуара | |||
|
231 |
238 |
239 | |
|
Номинальная вместимость, м3 |
30000 |
50000 | |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,20 | ||
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСПК-30000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВСПК-50000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
ФР.1.29.2021.40082 Государственная система обеспечения единства измерений.
Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах
ФР.1.29.2021.40085 Государственная система обеспечения единства измерений.
Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
