Измерители распределения температуры волоконно-оптические ПТС-1000

Номер в ГРСИ РФ: 70881-18
Производитель / заявитель: ООО "СЕДАТЭК", г.Москва
Скачать
70881-18: Описание типа СИ Скачать 170.6 КБ
70881-18: Методика поверки МП 2411-0152-2018 Скачать 727 КБ
Нет данных о поставщике
Измерители распределения температуры волоконно-оптические ПТС-1000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители распределения температуры волоконно-оптические ПТС-1000 модификации ПТС-1000 и ПТС-1000П (далее - измерители) предназначены для измерений температуры окружающей среды по длине волоконно-оптического кабеля, в том числе при полном его погружении в нефтяные, газоконденсатные и другие скважины, мониторинга силовых кабелей, обнаружения протечек трубопроводов, с целью измерения градиента температуры по всей длине и записи термограмм.

Информация по Госреестру

Основные данные
Номер по Госреестру 70881-18
Наименование Измерители распределения температуры волоконно-оптические
Модель ПТС-1000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.04.2023
Производитель / Заявитель

ООО "СЕДАТЭК", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 3
Найдено поверителей 2
Успешных поверок (СИ пригодно) 3 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

70881-18: Описание типа СИ Скачать 170.6 КБ
70881-18: Методика поверки МП 2411-0152-2018 Скачать 727 КБ

Описание типа

Назначение

Измерители распределения температуры волоконно-оптические ПТС-1000 модификации ПТС-1000 и ПТС-1000П (далее - измерители) предназначены для измерений температуры окружающей среды по длине волоконно-оптического кабеля, в том числе при полном его погружении в нефтяные, газоконденсатные и другие скважины, мониторинга силовых кабелей, обнаружения протечек трубопроводов, с целью измерения градиента температуры по всей длине и записи термограмм.

Описание

Принцип действия измерителя основан на измерении отраженных оптических сигналов от внутренней структуры оптического волокна (комбинационное рассеяние света), через промежутки, задаваемые временным интервалом, по всей длине кабеля с последующим преобразованием в значения измеренной температуры, и передаче информации посредством интерфейса Ethernet/USB измерительного блока на компьютер.

Измеритель состоит из оптических волокон или волоконно-оптических кабелей, конструктивно выполненных в виде модулей с оптическими световодами, с или без наличия силовых элементов, со стальной или пластиковой бронёй, резиновой или пластиковой оболочкой, и измерительного блока. Волоконно - оптический кабель может содержать оптические световоды двух типов: одномодовые (SM) и многомодовые (MM). Существует возможность программно задать расстояние между измерительными точками. Измерительный блок включает в себя оптический квантовый генератор (лазер) и оптический приёмник, который принимает излучение лазера, отраженное от каждой из измерительных точек, с последующим преобразованием сигнала в значения температуры. К измерительному блоку может быть подключено от 1 до 24 волоконно - оптических кабелей.

Программное обеспечение измерительного блока позволяет оценить распределение температуры вдоль кабеля (температурный профиль) и состояние волоконно-оптического кабеля (рефлектограмма), а также временные и локальные изменения профиля в зависимости от максимальной или минимальной температуры, кривой температуры и локальных дифференциальных критериев для активации систем предварительного оповещения или контроля. Программное обеспечение измерительного блока может группировать информацию от точек, расположенных по всей длине волоконно-оптического кабеля, в зоны (число зон может достигать 5000) с различным диапазоном заданных пользователем расстояний. Пользователь может выбирать установки параметров активации для каждой зоны. Показания температуры в рамках зоны будут оцениваться в соответствии с установками параметров активации для такой зоны.

Измерители имеют исполнения ПТС-1000 и ПТС-1000П, которые различаются функциональной принадлежностью: ПТС-1000 - для измерения распределения температуры вдоль волоконно - оптического кабеля, ПТС-1000П- для измерения распределения температуры вдоль волоконно - оптического кабеля с целью обнаружения пожара, и имеют различные наборы индикаторов оповещения.

Общий вид средства измерений, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков утверждения типа и поверки представлены на рисунках 1-3.

Рисунок 1 - Общий вид волоконно - оптического кабеля

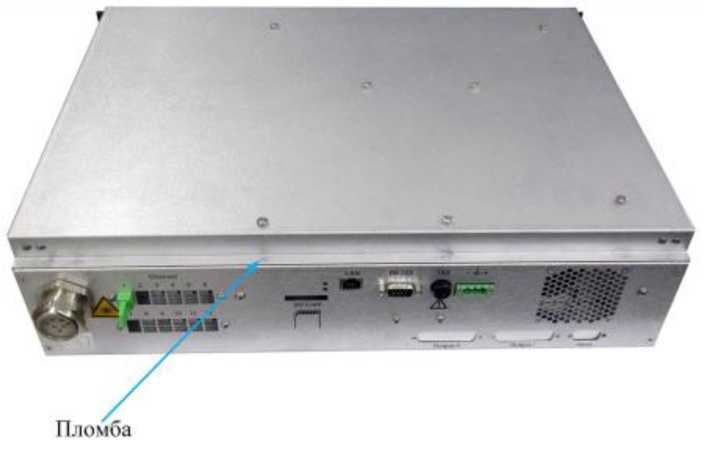

Рисунок 2 - Общий вид задней панели измерительного блока

с указанием места установки пломбы

Место нанесения знака Место нанесения утверждения типа          знака поверки

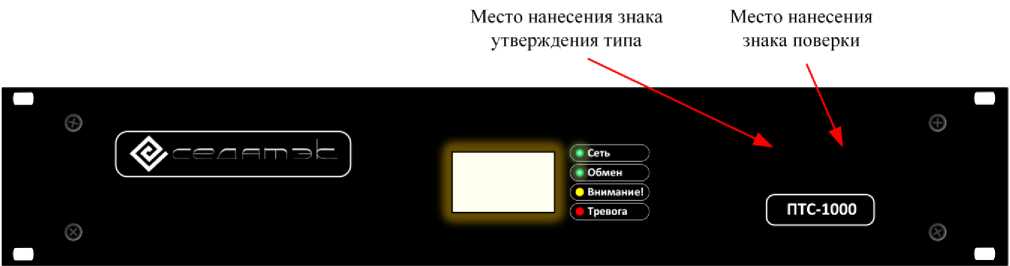

Рисунок 3 - Общий вид передней панели измерительного блока с указанием мест нанесения знака утверждения типа и знака поверки

Программное обеспечение

Измеритель функционирует под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет преобразование оптического сигнала в значения измеряемой температуры, оценку распределения температуры вдоль кабеля, их временные и локальные изменения в зависимости от максимальной или минимальной температуры для активации систем оповещения, функции диагностики состояния волоконно-оптического кабеля, передачи (Ethernet), хранения (16 Гб карта памяти) и представления измерительной информации в соответствии со стандартом SCPI.

Также имеется автономное ПО «ПТС Конфигуратор» для персонального компьютера, которое предназначено для дистанционной настройки и управления процессом измерений, сохранения полученных данных в базе данных, считывания и интерпретации параметров, характеризующих состояние измерительного блока, считывания и интерпретации результатов измерений, а также считывания, интерпретации и записи в память измерительного блока параметров его конфигурации.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)

Значение

Тип ПО

встроенное

автономное

Идентификационное наименование ПО

-

ПТС Конфигуратор

Номер версии (идентификационный номер) ПО

4.7.7

4.1.48

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры1), °С

от -40 до +400

Диапазон преобразования оптического сигнала измерительного блока в температурном эквиваленте, °С

от -273 до +1200

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

±0,5

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры на 10 °С в диапазоне рабочей температуры измерительного блока от -10 до +17 °С и от +27 до +50 °С2), °С

±0,25

Примечания: 1) Указан максимальный диапазон измерений температуры. Диапазон измерений зависит от защитной арматуры подключаемого волоконно-оптического кабеля и определяется заказом по месту применения;

2) Нормальные условия измерений для измерительного блока в диапазоне температуры от +17 и от +27 °С.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Наименьший разряд цифрового кода отсчетного устройства в режиме измерений

0,01

Шаг измерений, м

1 или по заказу (0,25; 0,5; 2; 4; 8)

Рабочая длина волны излучателя, нм

1064; 1550

Время измерения одного канала в зависимости от длины кабеля, с

от 30 до 86 400

Количество оптических каналов

1, 2, 4, 6, 8, 12, 16, 24 (по заказу)

Наименование характеристики

Значение

Область измерения на каждый канал, км

ММ: 2, 4, 8, 10, 12, 20, 30, 40, 50

SM: 2, 4, 8, 12, 20, 30, 40, 50

Оптический разъем

E2000 / APC

Интерфейс связи

Ethernet / USB (по заказу)

Стандарт хранения данных

SD/SDHC-карта

Напряжение питания постоянным током, В Потребляемая мощность не более, В^А

от 10 до 30

60

Габаритные размеры измерительного блока, мм, не более

110x448x364

Масса измерительного блока, кг, не более

9

Условия эксплуатации измерительного блока:

- диапазон температуры окружающей среды, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

от -10 до +50 до 95 (без конденсации) от 84 до 106

Электромагнитная совместимость

В соответствии со стандартом ГОСТ Р 51318.11-2006, ГОСТ 30804.4.2-2013, ГОСТ Р 51317.4.3-2006, ГОСТ Р 51317.4.4-2007, ГОСТ 30804.6.4-2013

Средний срок службы, лет

Средняя наработка на отказ, ч

20

151085

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографическим способом и на лицевую панель измерительного блока.

Комплектность

Таблица 4 - Комплектность измерителя распределения температуры волоконно-оптического

ПТС-1000

Наименование

Обозначение

Количество

Измеритель

ПТС-1000

1 шт.

Блок питания

1 шт.

Волоконно-оптический кабель

1 шт.

Программное обеспечение

«ПТС конфигуратор»

ICD-диск или 1USB-накопитель

Руководство по эксплуатации

«Измерители распределения температуры волоконно-оптические ПТС-1000.

Руководство по эксплуатации»

1 экз.

Методика поверки

МП 2411- 0152 - 2018

1 экз.

Поверка

осуществляется по документу МП 2411-0152-2018 «Измерители распределения температуры волоконно-оптические ПТС-1000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 января 2018 г.

Основные средства поверки:

- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер в Федеральном информационном фонде средств измерений № 19916-10;

- термометры сопротивления платиновые вибропрочные эталонные 2-го и 3-го разрядов ПТСВ, регистрационный номер в Федеральном информационном фонде средств измерений № 57690-14;

- измеритель температуры двухканальный прецизионный МИТ2, регистрационный номер в Федеральном информационном фонде средств измерений №46432-11;

- климатическая камера LHT-3203R (DAIHAN), диапазон поддержания температуры от минус 40 до плюс 80 °С, равномерность поддержания ±1 °С, диапазон поддержания влажности от 20 до 95 %, равномерность поддержания ±3 %, внутренние размеры 2000*1500x2000 мм;

- малоинерционная трубчатая печь МТП-2М-70-1000, диапазон воспроизводимой температуры от плюс 100 до плюс 1200 °C. Температурный градиент в средней части 0,8 °С/см. Нестабильность поддержания температурного режима 0,1 °С/мин. Размеры рабочего пространства: диаметр 70 мм, длина 1000 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт (формуляр).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Технические условия ТУ 4431-001-98193226-2014 Измерители распределения температуры волоконно-оптические ПТС-1000
