Термометры сопротивления эталонные ЭТС-100М
| Номер в ГРСИ РФ: | 70903-18 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ИП Лебедева, г.С.-Петербург |
Термометры сопротивления эталонные ЭТС-100М, исполнений ЭТС-100М1, ЭТС-100М2, ЭТС-100М3 - рабочие эталоны 2-го, 3-его разряда согласно ГОСТ 8.558-2009 предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 70903-18 |
| Действует | по 23.04.2028 |
| Наименование | Термометры сопротивления эталонные |
| Модель | ЭТС-100М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 31baed0a-ff23-c0ad-1514-c1794e5c5b8f |
Производитель / Заявитель
Индивидуальный предприниматель Лебедева (ИП Лебедева), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2239
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2193 (98%) |
| Неуспешных поверок (СИ непригодно) | 46 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
70903-18: Описание типа
2023-70903-18.pdf
|
Скачать | 199.3 КБ | |
|
70903-18: Методика поверки
2023-mp70903-18.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Термометры сопротивления эталонные ЭТС-100М - рабочие эталоны 2-го, 3-его разрядов согласно государственной поверочной схеме для средств измерений температуры, части 1, 2, утвержденной приказом Федерального агентства по техническому регулированию и метрологии 23.12.2022 г. № 3253, предназначены для поверки рабочих средств измерений температуры, а также для точных измерений температуры жидких и газообразных сред в диапазоне от минус 196 °С до плюс 660,323 °С.
Описание
К настоящему типу относятся термометры сопротивления эталонные ЭТС-100М исполнений ЭТС-100М1, ЭТС-100М2, ЭТС-100М3.
Принцип действия термометров сопротивления (ТС) заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в четырехканальную керамическую трубку. К концам проволоки чувствительного элемента приварены отрезки платинородиевой проволоки, и выводы из алюмелевой проволоки, изолированные кварцевой соломкой. Между выводами проложена кремнийорганическая вата. Корпус термометра изготовлен из нержавеющей стали.
Исполнения термометров различаются метрологическими характеристиками, термометры ЭТС-100М2 - рабочие эталоны 2-го разряда; ЭТС-100М1, ЭТС-100М3 - 3-его разряда.
Маркировка термометров выполнена методом лазерной гравировки на головке термометра и содержит: обозначение термометра, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 3 арабских цифр.
Нанесение знака поверки на термометр и пломбирование термометров не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид ТС

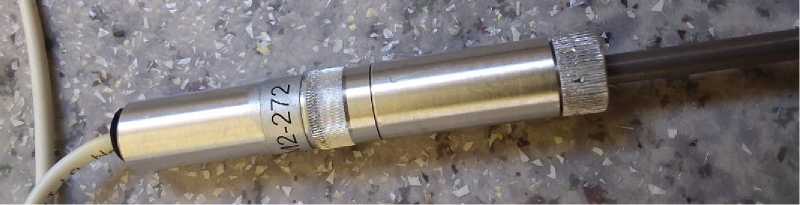

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Исполнения |
ЭТС-100М1 |
ЭТС-100М3 |
ЭТС-100М2 |
|
Диапазон измерений температуры, °С |
от-196 до +660,323 |
от -196 до +419,527 | |
|
Номинальное сопротивление при 0 °С, Ом |
100,0±0,5 | ||
|
Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более |
±0,01 |
±0,01 |
±0,005 |
|
Отношение WGa сопротивления термометров при температуре плавления галия к их сопротивлению в тройной точке воды, не менее |
1,11795 | ||
|
Доверительные границы погрешности при доверительной вероятности 0,95, °С, при температуре: -196 °С (77 K) |
±0,05 |
±0,020 | |
|
+0,01 °С |
±0,02 |
±0,010 | |
|
+231,928 °С |
±0,04 |
±0,015 | |
|
+419,527 °С |
±0,07 |
±0,020 | |
|
+660,323 °С |
±0,15 |
- |
- |
|
Наименование характеристики |
Значение |
|
Исполнения |
ЭТС-100М1 ЭТС-100М3 ЭТС-100М2 |
|
Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +18 °С до +22 °С и относительной влажности воздуха от 50 % до 80 %, МОм, не менее |
100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более диаметр защитной трубки |
5 |
|
диаметр головки термометра |
14 |
|
длина монтажной части |
550 |
|
Масса, г, не более |
100 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +18 до +22 от 50 до 80 от 97,3 до 105,3 |
|
Условия транспортирования: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от -50 до +50 до 80 от 97,3 до 105,3 |
|
Средняя наработка до отказа, ч, не менее |
1000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность ТС
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления эталонный |
ЭТС-100М |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
Футляр |
1 шт. |
Сведения о методах измерений
приведены в документе «Термометры сопротивления эталонные ЭТС-100М. Руководство по эксплуатации», раздел 10 «Порядок работы».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Технические условия ТУ 4211-014-0125106998-2018 «Термометры сопротивления эталонные ЭТС-100М».
