Колонки для отпуска сжатого природного газа Шельф …CNG
| Номер в ГРСИ РФ: | 71015-18 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | ООО "НПК "ШЕЛЬФ", г.Шахты |
Колонки для отпуска сжатого природного газа «Шельф ... CNG» (далее - колонки) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его отпуске в баллоны автотранспортных средств и передвижных автомобильных газовых заправщиков (ПАГЗ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71015-18 |
| Действует | по 11.05.2029 |
| Наименование | Колонки для отпуска сжатого природного газа |
| Модель | Шельф …CNG |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 72952501-3622-18d5-ea59-c929fd60f9bc |
Производитель / Заявитель
ООО "НПК "ШЕЛЬФ", г. Шахты
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1259
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1250 (99%) |
| Неуспешных поверок (СИ непригодно) | 9 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
71015-18: Описание типа
2023-71015-18.pdf
|
Скачать | 441.7 КБ | |
|
71015-18: Методика поверки
2023-mp71015-18.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Колонки для отпуска сжатого природного газа «Шельф ... CNG» (далее - колонки) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его отпуске в баллоны автотранспортных средств и передвижных автомобильных газовых заправщиков (ПАГЗ).
Описание
Принцип действия колонок состоит в следующем: газ из резервуара автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку колонок далее через фильтр и электромагнитный клапан поступает в расходомер массовый (далее - расходомер). Затем газ, через разрывную муфту и раздаточный рукав с заправочным штуцером, поступает в баллон транспортного средства или ПАГЗ.
Принцип работы расходомера основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массе (массовому расходу), под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.

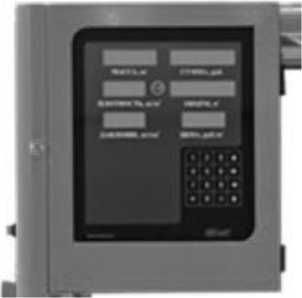

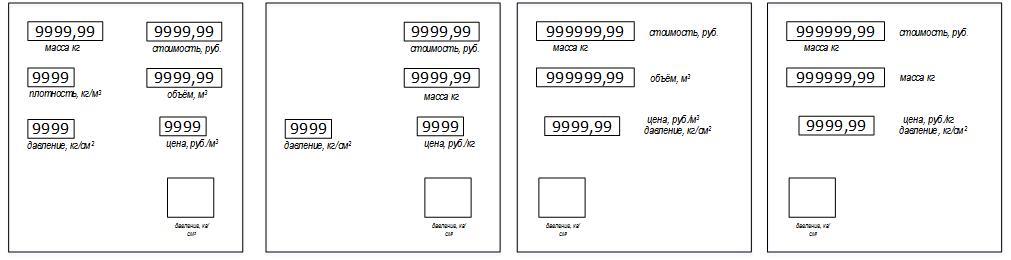

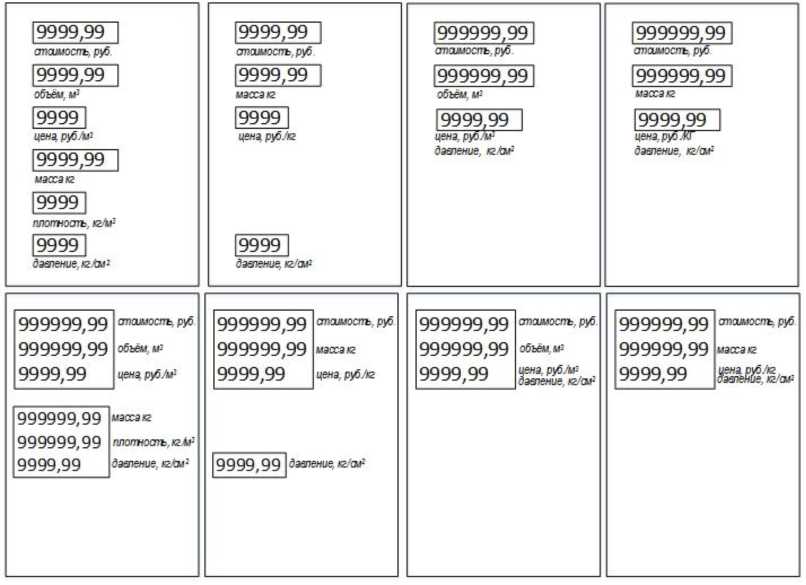

Результаты измерений массы от расходомера поступают в виде импульсного сигнала в электронно-цифровой блок с устройством индикации (далее - ЭЦБ «Шельф»), изготавливаемый ООО «НПК «Шельф», Россия, на жидкокристаллических или светодиодных индикаторах которого индицируется масса выданного газа, его цена за один кг и стоимость.

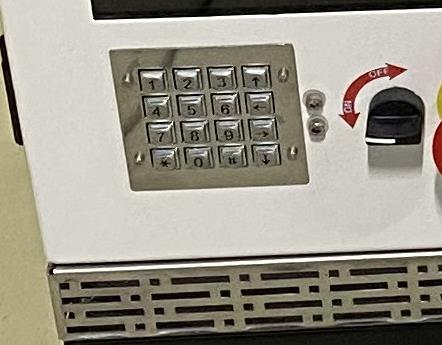

Включение колонок и задание дозы газа производит оператор при помощи POS -системы.
Колонки выпускаются в четырёх основных модификациях, отличающихся количеством раздаточных рукавов (1 или 2) и максимальным расходом газа (30 или 70 кг/мин).
Колонки состоят из:
- каркаса;
- агрегатного блока (АБ) «Шельф», изготовитель ООО «НПК «Шельф», Россия;
- электронно-цифрового блока с устройством индикации (ЭЦБ) «Шельф», изготовитель ООО «НПК «Шельф», Россия;
- раздаточного рукава и заправочным штуцером с краном (1 или 2);
АБ «Шельф» состоит из:
- расходомера массового TSERUS, изготовитель ООО «НПК «Шельф», Россия;
- электромагнитного клапана ZFDF6-25, изготовитель Henan Aerospase Hidraulic Pneumatic Tecnology Co., ltd, Китай;
- датчика давления APZ, изготовитель ООО «Пьезус» или датчика давления «МИДА», изготовитель ЗАО «МИДАУС», Россия;
- фильтра CNG QW-FGP-10/10, изготовитель Chongqing Xiangxu Machinery Manufacturing Co., ltd, Китай;
- коробки распределительной JH8-4, изготовитель «Zhejiang Maide Machine Co., Ltd.» Китай;
- манометра для контроля давления газа в системе колонки, изготовитель ООО НПО «ЮМАС», Россия;
- обратных клапанов;
- устройства для защитного заземления.
По заказу могут быть установлены индикаторы давления на выходе (при выдаче разовой дозы) и объема выданной разовой дозы.
Для оптимизации использования, колонки могут подключаться через блок клапанов от одной до 10 линий подачи газа.
Обозначение колонок для заказа имеет вид:
«ШЕЛЬФ 100-Х-1-Х CNG» ТУ 26.51.52-004-89246640-2017
Обозначение ТУ
Сжатый природный газ
Максимальный расход газа (30 или 70 кг/мин)
Тип расходомера массового: 1 - TSERUS
Количество раздаточных рукавов 1 или 2
Серия колонки 100
Торговая марка производителя
Пример обозначения колонок при заказе:
«Шельф 100-1-1-30 CNG» по ТУ 26.51.52-004-89246640-2017
Колонка для отпуска сжатого природного газа серии 100 с расходомером массовым TSERUS, с одним раздаточным рукавом, с максимальным расходом газа 30 кг/мин, изготовленная по ТУ 26.51.52-004-89246640-2017.

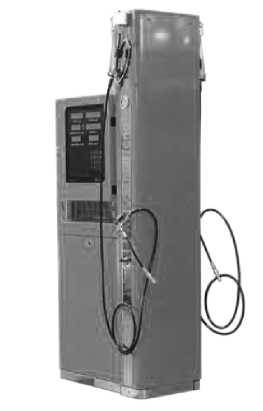

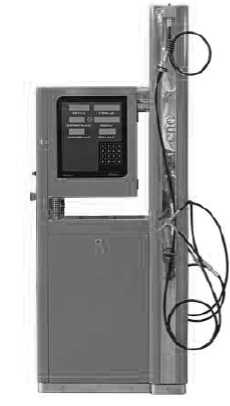

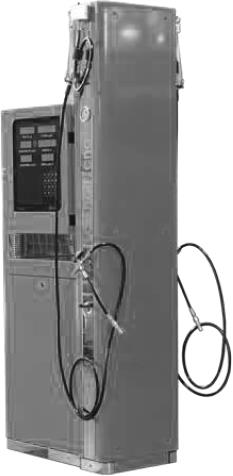

Общий вид колонок представлен на рисунке 1.
П р и м е ч а н и е - Цвет колонки по требованию заказчика.
«ШЕЛЬФ 100-2-1-Х CNG»
«ШЕЛЬФ 100-1-1-Х CNG»
Знак поверки наносится на пломбы, устанавливаемые на расходомер массовый TSERUS и ЭЦБ «Шельф». Схемы пломбирования и мест нанесения знака поверки представлены на рисунках 2, 3. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр наносится фотографическим способом, как показано на рисунке 4, на металлическую табличку, прикрепляемую к корпусу колонки заклёпками.

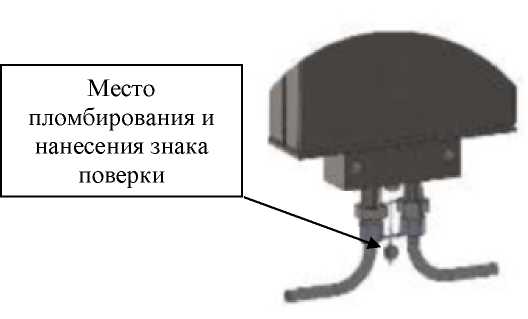

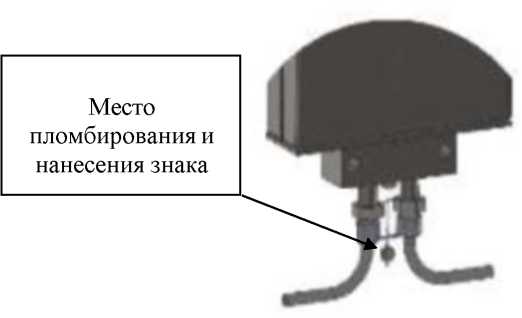

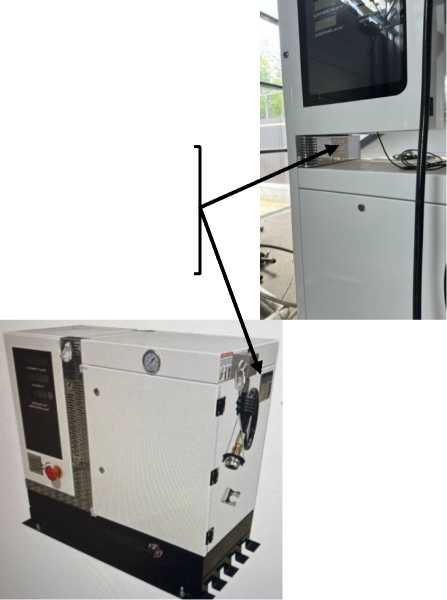

Рисунок 2 - Место пломбирования и нанесения знака поверки на расходомер массовый
TSERUS

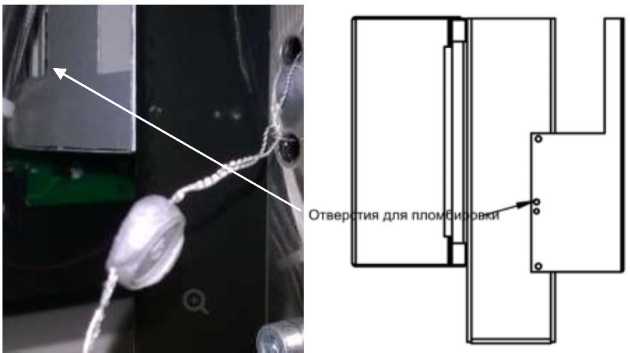

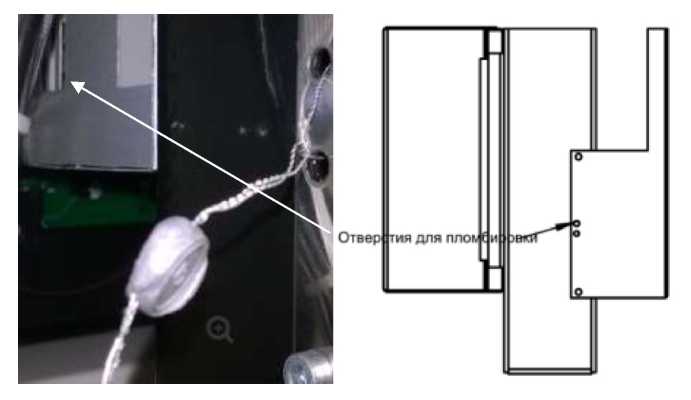

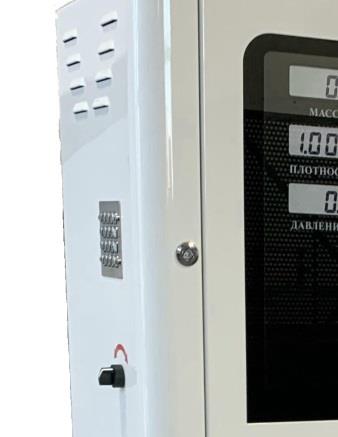

Рисунок 3 - Схема пломбирования и нанесения знака поверки крышке ЭЦБ «Шельф»
Место нанесения заводского номера
Место нанесения знака утверждения типа

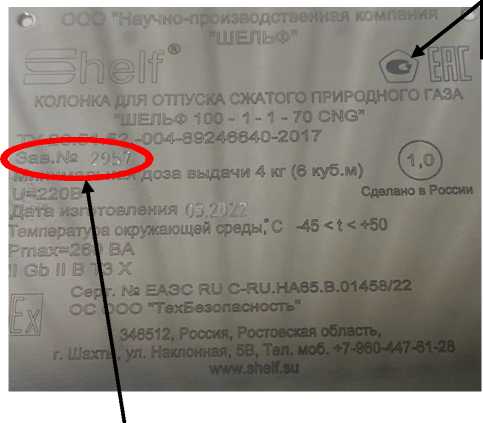

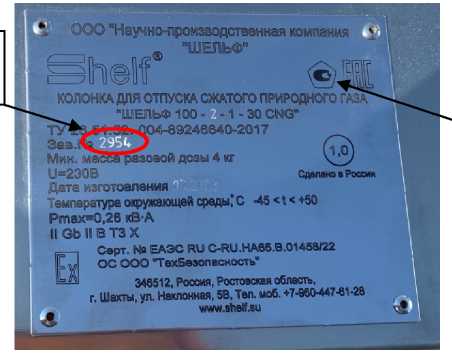

Рисунок 4 - Маркировочная табличка
Программное обеспечение
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления клапанами, определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размешенном в ЭЦБ «Шельф». Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой в ЭЦБ «Шельф», в которой размешено электронно-вычислительное устройство. Крышка пломбируется.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на колонки, в течение трех секунд в поле индикатора «Масса» отображается номер версии ПО. Идентификационные данные ПО колонок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «Шельф» |
|
Номер версии (идентификационный номер) ПО |
03.хх* |
|
Цифровой идентификатор ПО |
* |
|
где х принимает значения от 0 до 9 *-Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс | |
Конструкция колонок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень зашиты ПО и измерительной информации от преднамеренных и непреднамеренных изменении в соответствии с Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Максимальный расход газа через один раздаточный рукав, кг/мин - «Шельф 100-Х-1-30 CNG» - «Шельф 100-Х-1-70 CNG» |
30 70 |
|
Минимальный расход газа, кг/мин - «Шельф 100-Х-1-30 CNG» - «Шельф 100-Х-1-70 CNG» |
2 3 |
|
Минимальная доза выдачи, кг |
4 |
|
Пределы допускаемой относительной погрешности измерений массы отпущенного газа, % |
±1,0 |
|
Сходимость измерений, %, не более |
1,0 |
Продолжение таблицы 2
|
1 |
2 |
|
Верхний предел показаний счётчика разового учёта: - массы отпущенной дозы, кг * * - цены за 1 кг, ден. ед. - стоимости отпущенной дозы, ден. ед.* - давления (при отпуске разовой дозы), МПа - объёма отпущенной дозы, м3 |
999 999,99 9 999,99 999 999,99 99,99 9 999,99 |
|
Верхний предел показаний счётчика суммарного учёта, кг |
9 999 999,99 |
|
*- В строках индикации цены и стоимости отпущенного газа возможен перенос запятой в зависимости от денежной единицы страны, в которой будет эксплуатироваться колонка. **- Суммарная масса отпущенного газа индицируется в сервисном режиме в строках цены и массы разовой дозы одновременно. По желанию заказчика дополнительно может быть установлен отдельный счетчик суммарного учета массы отпущенного топлива. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Рабочее давление, МПа, не более: - для автотранспортных средств - для ПАГЗ |
20,0 24,99 |
|
Выходное давление заправки газа, МПа, не более: - для автотранспортных средств - для ПАГЗ |
19,6 24,5 |
|
Параметры электропитания от сети переменного тока: - напряжением, В - частотой, Г ц |
от 207 до 253 50±1 |
|
Потребляемая мощность, В^А, не более |
260 |
|
Габаритные размеры (Д х Ш х В), мм, не более: - «Шельф 100-1-1-Х CNG» - «Шельф 100-2-1-Х CNG» |
900 х 600 х 2150 900 х 813 х 2150 |
|
Масса, кг, не более - «Шельф 100-1-1-Х CNG» - «Шельф 100-2-1-Х CNG» |
200 230 |
|
Длина раздаточного рукава, м, не менее |
3 |
|
Условия эксплуатации: - температура окружающей среды, °C: - относительная влажность воздуха, % |
от -45 до +50 от 30 до 100 включ. |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
20 |
|
Маркировка взрывозащиты |
IIGbIIBT3X |
Знак утверждения типа
наносится на маркировочную табличку колонок фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонка для отпуска сжатого природного газа «Шельф ... CNG» |
Исполнение по заказу |
1 шт. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах 1.2 «Технические характеристики», 2 «Использование колонки», 89246640.26.51.52.004 РЭ «Колонки для отпуска сжатого природного газа «ШЕЛЬФ ... CNG». Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ТУ 26.51.52-004-89246640-2017 Колонки для отпуска сжатого природного газа «Шельф ... CNG». Технические условия.
