Теплосчетчики Счетприбор ТСС
| Номер в ГРСИ РФ: | 71026-18 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ЗАО "Счетприбор", г.Орел |
Теплосчётчики «Счётприбор» ТСС (далее - теплосчётчики) предназначены для измерения тепловой энергии, энергии охлаждения, объёма и температуры теплоносителя в водяных системах теплоснабжения, а также хранения, отображения и передачи результатов измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71026-18 |
| Наименование | Теплосчетчики |
| Модель | Счетприбор ТСС |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.05.2023 |
Производитель / Заявитель
ЗАО "Счетприбор", г.Орел
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 823 |
| Найдено поверителей | 16 |
| Успешных поверок (СИ пригодно) | 822 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71026-18: Описание типа СИ | Скачать | 263.2 КБ | |
| 71026-18: Методика поверки СПЭФ.407291.001 МП | Скачать | 3.2 MБ |
Описание типа
Назначение
Теплосчётчики «Счётприбор» ТСС (далее - теплосчётчики) предназначены для измерения тепловой энергии, энергии охлаждения, объёма и температуры теплоносителя в водяных системах теплоснабжения, а также хранения, отображения и передачи результатов измерений.
Описание
Принцип действия теплосчётчиков состоит в измерении текущего значения объёмного расхода и текущего значения температуры теплоносителя в подающем и обратном трубопроводах, с последующим вычислением, в соответствии с заложенными алгоритмами, текущего значения разности температур теплоносителя, суммарного с нарастающим итогом значения объёма теплоносителя, протекающего по трубопроводам, и суммарного с нарастающим итогом значения потребленного количества тепловой энергии.
Теплосчётчики представляют собой единый теплосчётчик, соответствующий классу точности 2 по ГОСТ Р ЕН 1434-1-2011 и состоящий из:
- первичного измерительного преобразователя объёмного расхода теплоносителя;
- двух термопреобразователей сопротивления Pt1000 с номинальной статической характеристикой по ГОСТ 6651-2009;
- вычислителя.
Теплосчётчики измеряют, вычисляют и отображают на ЖКИ следующие параметры:
- количество потребленной тепловой энергии или энергии охлаждения, Гкал;
- мгновенную тепловую мощность, кВт;
- объем теплоносителя, м3;
- температуру теплоносителя в подающем и обратном трубопроводах, °С;
- разность температур в подающем и обратном трубопроводах, °С;
- мгновенный объемный расход теплоносителя, м3/ч;
- время функционирования теплосчётчика в рабочем режиме, ч.
Теплосчётчики имеют энергонезависимую память, в которой хранятся и накапливаются:
- потребленное (отпущенное) количество тепловой энергии за каждый месяц,
- объем воды, протекшей через счетчик, за каждый месяц.
Ёмкость суточного и месячного архива теплосчётчиков не менее 18 месяцев.
При отключении электропитания данные в энергонезависимой памяти теплосчётчика сохраняются не менее 1 года.
Теплосчётчики выпускаются в следующих модификациях:
Теплосчётчик «Счётприбор» ТСС
Х1
Х2
Х3
Х1 - в зависимости от диаметра условного прохода преобразователя и верхнего значения измеряемого объемного расхода теплоносителя выпускаются следующие типоразмеры теплосчётчика: (15/1,2) - диаметр условного прохода 15 мм с верхним значением объемного расхода теплоносителя 1,2 м3/ч; (15/3) - диаметр условного прохода 15 мм с верхним значением объемного расхода теплоносителя 3 м3/ч; (20/5) - диаметр условного прохода 20 мм с верхним значением объемного расхода теплоносителя 5 м3/ч;
Х2 - в зависимости от типа первичного измерительного преобразователя объёмного расхода теплоносителя: (К) - тахометрического крыльчатого типа; (У) - ультразвукового типа;
Х3 - для передачи результатов измерений и информации во внешние измерительные системы, связи с теплосчётчиком в процессе эксплуатации, используются вспомогательные цепи теплосчётчика, на базе которых могут быть реализованы совместно или по отдельности: (Р) -цифровой беспроводной радиоканал в сети LPWAN «Стриж» или LoRaWAN; (Ц) - цифровой проводной интерфейс связи типа M-Bus, RS-485, RS-232C; (И) - импульсное выходное устройство.
Общий вид теплосчётчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 - 3.

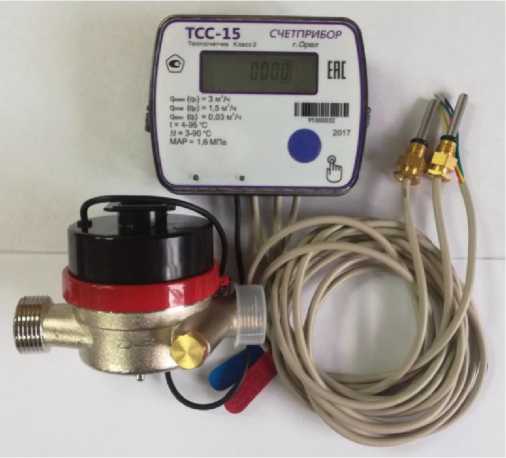

Модификация (К)
Рисунок 1 - Общий вид теплосчётчиков

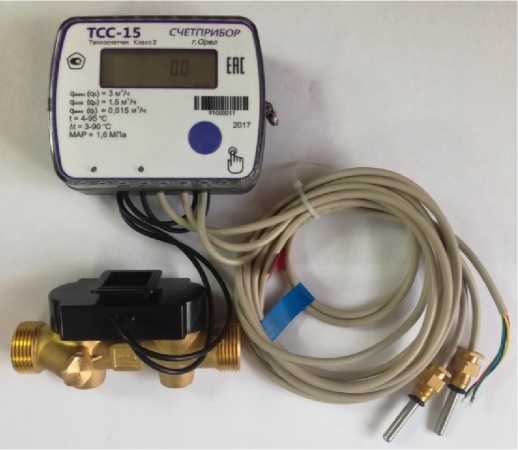

Модификация (У)
Пломба изготовителя и

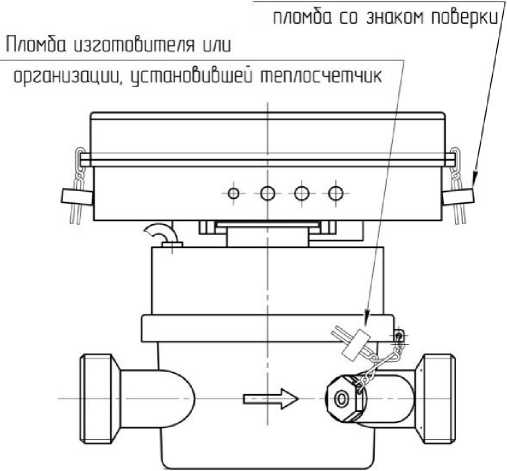

Рисунок 2 - Схема пломбировки от несанкционированного доступа для теплосчётчиков с модификацией (К)
Пломба изготовителя и

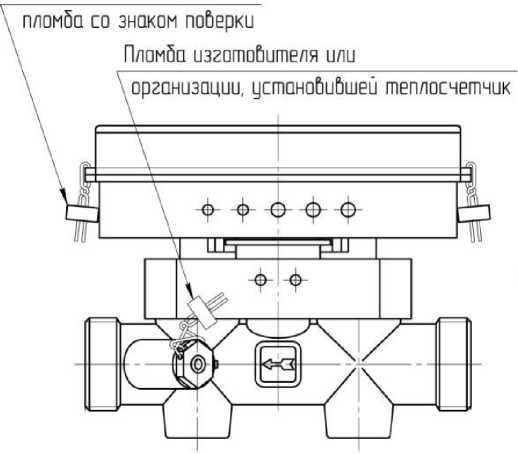

Рисунок 3 - Схема пломбировки от несанкционированного доступа для теплосчётчиков с модификацией (У)
Программное обеспечение
Теплосчётчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти вычислителя при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для : сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации. Нормирование метрологических характеристик теплосчётчиков проведено с учетом влияния ПО.
Конструкция теплосчётчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
СПЭФ.407291.001 ПО |
|
Номер версии ПО, не ниже |
0.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* |
|
Алгоритм вычисления цифрового идентификатора ПО |
* |
|
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация теплосчётчика |
ТСС-15/1,2 |
ТСС-15/3 |
ТСС-20/5 |
|
Диаметр условного прохода, Ду, мм |
15 |
20 | |
|
Верхнее значение расхода, qs*, м3/ч |
1,2 |
3 |
5 |
|
Постоянное значение расхода, qp, м3/ч |
0,6 |
1,5 |
2,5 |
|
Нижнее значение расхода, qi, м3/ч: - модификации (К) - модификации (У) |
0,012 0,012 |
0,030 0,015 |
0,050 0,025 |
|
Диапазон измерения температуры, t, °С |
от +4 до +95 | ||
|
Диапазон измерения разности температур, At, °С |
от 3 до 90 | ||
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % |
±(2+0,02-qp/q), но не более ±5 | ||
|
Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, % |
±(0,5+3-Atmin/At) | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С |
±(0,6+0,004-t) | ||
|
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % |
±(3+4-Atmin/ At+0,02-qp/q) | ||
|
Максимальное допустимое рабочее давление (MAP), МПа |
1,6 | ||
|
Максимальная потеря давления теплоносителя при постоянном значении расхода, qp, МПа, не более |
0,025 | ||
|
* Верхнее значение расхода qs - максимальное значение расхода, при котором теплосчётчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год) без превышения максимально допускаемой погрешности. Обозначения в таблице: q - измеренное значение объемного расхода теплоносителя, м3/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация теплосчётчика |
ТСС-15/1,2 ТСС-15/3 |
ТСС-20/5 |
|
Номинальное напряжение питания встроенного элемента постоянного тока, В |
3,6 | |
|
Срок службы элемента питания, лет, не менее |
6 | |
|
Габаритные размеры, мм, не более: - длина х ширина х высота |
110х110х110 |
130х110х110 |
|
Масса, кг, не более |
0,9 |
1,0 |
|
Присоединительная резьба на корпусе расходомера по ГОСТ 6357-81 |
3/4 |
1 |
|
Рабочие условия применения по классу исполнения А: - температура окружающего воздуха, °С, в пределах - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа, в пределах |
от +5 до +55 93 от 84 до 106,7 | |
|
Степень защиты по ГОСТ 14254-2015, не ниже: - для преобразователей расхода и температуры - для вычислителя |
IP 54 IP 44 | |
|
Средний срок службы*, лет, не менее: |
12 | |
|
Средняя наработка на отказ*, ч, не менее |
110000 | |
|
* В процессе эксплуатации допускается замена элемента питания в связи с окончанием срока службы | ||
Знак утверждения типа
наносится на лицевую панель теплосчётчика любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность теплосчётчика
|
Наименование |
Обозначение |
Количество |
|
* Теплосчётчик |
ТСС |
1 шт. |
|
Руководство по эксплуатации |
СПЭФ.407291.001 РЭ |
1 экз. |
|
Методика поверки |
СПЭФ.407291.001 МП |
1 экз. на партию |
|
Комплект монтажных частей и ___ ____ ____** принадлежностей |
- |
- |
|
*Модификация теплосчётчика, наличие и состав комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
Поверка
осуществляется по документу СПЭФ.407291.001 МП «Теплосчётчики «Счётприбор» ТСС. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 27.12.2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 (установка поверочная с диапазоном воспроизведения объемного расхода от 0,012 до 5 м3/ч и пределами допускаемой погрешности измерений не более ± 0,5 %);
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу теплосчётчика в соответствии с рисунками 2 или 3 и в руководство по эксплуатации и/или на бланк свидетельства о поверке теплосчётчика.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
СПЭФ.407291.001-2017 ТУ Теплосчётчики «Счётприбор» ТСС. Технические условия
