Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10)

Номер в ГРСИ РФ: 71161-18
Категория: Датчики давления
Производитель / заявитель: ООО "ИТеК ББМВ", г.Челябинск
Скачать
71161-18: Описание типа СИ Скачать 598.4 КБ
71161-18: Методика поверки МП 202-025-2017 Скачать 888.9 КБ
Нет данных о поставщике
Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10), (далее - датчики), предназначены для измерений избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ), избыточного давления-разрежения (ДИВ), разности давлений (ДД), гидростатического давления (ДГ). Датчики могут использоваться для измерений других величин функционально связанных с давлением - расхода, уровня, плотности и т.д.

Информация по Госреестру

Основные данные
Номер по Госреестру 71161-18
Наименование Датчики давления
Модель ЭнИ-12 (ЭМИС-БАРРО 10)
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.05.2023
Производитель / Заявитель

ООО "ИТеК ББМВ", г.Челябинск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет; 4 года - для датчиков с пределами осн.прив. погрешности ±0,1 %, ±0,15%; 3 года - для датчиков с пределами осн.прив. погрешности ±0,075 %
Зарегистрировано поверок 11380
Найдено поверителей 28
Успешных поверок (СИ пригодно) 11362 (100%)
Неуспешных поверок (СИ непригодно) 18 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

71161-18: Описание типа СИ Скачать 598.4 КБ
71161-18: Методика поверки МП 202-025-2017 Скачать 888.9 КБ

Описание типа

Назначение

Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10), (далее - датчики), предназначены для измерений избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ), избыточного давления-разрежения (ДИВ), разности давлений (ДД), гидростатического давления (ДГ). Датчики могут использоваться для измерений других величин функционально связанных с давлением - расхода, уровня, плотности и т.д.

Описание

Принцип действия датчиков давления ЭнИ-12 (ЭМИС-БАРРО 10) основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.

Конструктивно датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) состоят из преобразователя давления (ПД) и электронного преобразователя (ЭП). Измеряемая среда подается в камеру ПД, соединенную с первичным преобразователем, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный токовый выходной сигнал и/или в цифровой сигнал на базе HART-протокола. Датчики могут иметь взрывобезопасные исполнения.

Конструкция датчика позволяет применять их в сборе с клапанными блоками различных конструкций.

Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10) выпускаются в следующих модификациях, которые отличаются функциональными возможностями: ЭнИ-12М (ЭМИС-БАРРО 10М) -однопредельные датчики, ЭнИ-12Р (ЭМИС-БАРРО 10Р) - многопредельные датчики с механическими переключателями диапазона измерений, ЭнИ-12Н (ЭМИС-БАРРО 10Н) и ЭнИ-12№ (ЭМИС-БАРРО 10^)-многопредельные датчики, дополнительно имеющие возможность перенастройки пределов измерения по HART-каналу.

По виду измеряемого давления датчики подразделяются на следующие исполнения:

-датчики абсолютного давления:

ЭнИ-12Р -ДА (ЭМИС-БАРРО 10Р-ДА),

ЭнИ-12Н-ДА (ЭМИС-БАРРО 10Н-ДА),

ЭнИ-12Н8-ДА (ЭМИС-БАРРО IOHS-ДА);

-датчики избыточного давления:

ЭнИ-12М-ДИ, (ЭМИС-БАРРО 10М-ДИ),

ЭнИ-12Р-ДИ (эмис-барро 1ор-ди),

ЭнИ-12Н-ДИ (ЭМИС-БАРРО 10Н-Ди),

ЭнИ-12Н8-ДИ (ЭМИС-БАРРО IOHS-ДИ);

-датчики разрежения:

ЭнИ-12Р-ДВ (ЭМИС-БАРРО 10Р-ДВ),

ЭнИ-12Н -ДВ (ЭМИС-БАРРО 10Н-ДВ),

ЭнИ-12Н8-ДБ (ЭМИС-БАРРО IOHS-ДВ);

-датчики избыточного давления - разрежения:

ЭнИ-12Р-ДИВ (ЭМИС-БАРРО 10Р-ДИВ),

ЭнИ-12Н-ДИВ (ЭМИС-БАРРО 10Н-ДИВ),

ЭнИ-12Н8-ДИВ (ЭМИС-БАРРО IOHS-ДИВ);

-датчики разности давлений:

ЭнИ-12Н-ДД (ЭМИС-БАРРО 10Н-ДД),

ЭнИ-12№-ДД (ЭМИС-БАРРО IOHS-ДД);

-датчики гидростатического давления:

ЭнИ-12№-ДГ (ЭМИС-БАРРО IOHS-ДГ), ЭнИ-12Н -ДГ (ЭМИС-БАРРО 10Н-ДГ).

Перечисленные датчики также отличаются диапазонами измерений и диапазонами рабочих температур.

Общий вид средств измерений представлен на рисунках 1-7.

Рисунок 1 - Датчики давления ЭнИ-12М-ДИ (ЭМИС-БАРРО 10М-ДИ)

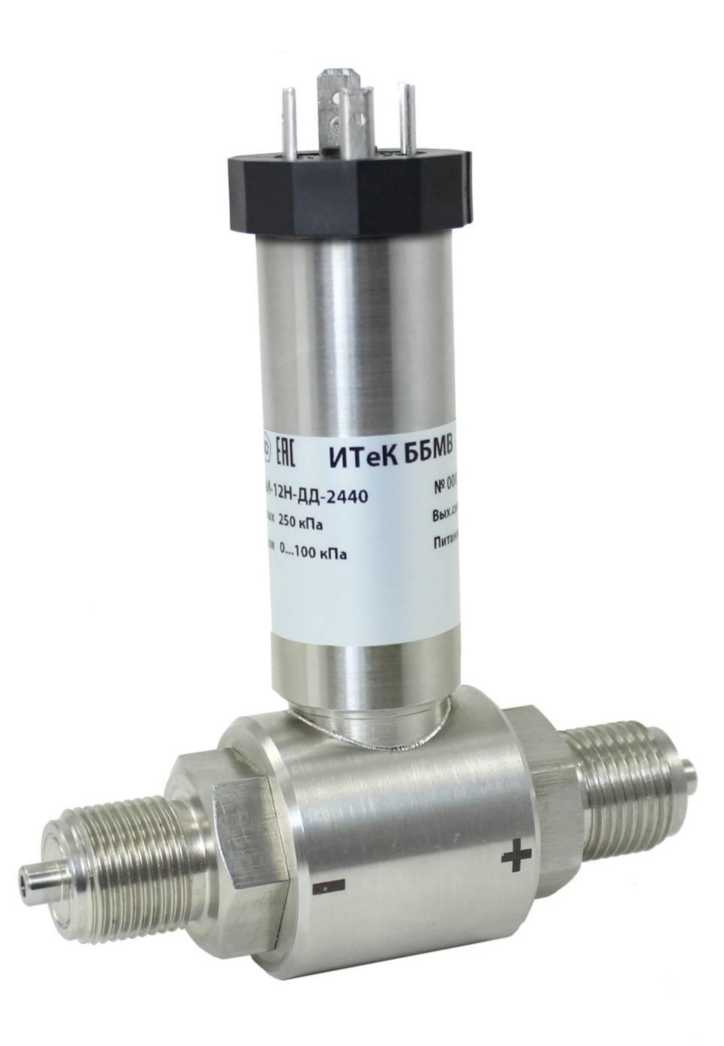

Рисунок 2 - Датчики давления ЭнИ-12Н-ДД (ЭМИС-БАРРО 10Н-ДД)

Рисунок 3 - Датчики давления: ЭнИ-12Р-ДИ (ЭМИС-БАРРО 10Р-ДИ), ЭнИ-12Р-ДИВ (ЭМИС-БАРРО 10Р-ДИВ), ЭнИ-12Р-ДВ (ЭМИС-БАРРО 10Р-ДВ), ЭнИ-12Р-ДА (ЭМИС-БАРРО 10Р-ДА), ЭнИ-12Н-ДИ (ЭМИС-БАРРО 10Н-ДИ), ЭнИ-12Н-ДИВ (ЭМИС-БАРРО 10Н-ДИВ), ЭнИ-12Н-ДВ (ЭМИС-БАРРО 10Н-ДВ), ЭнИ-12Н-ДА (ЭМИС-БАРРО 10Н-ДА)

I ИТеК 6БМ8

1МГ-254О l»<tla '-IWsn«

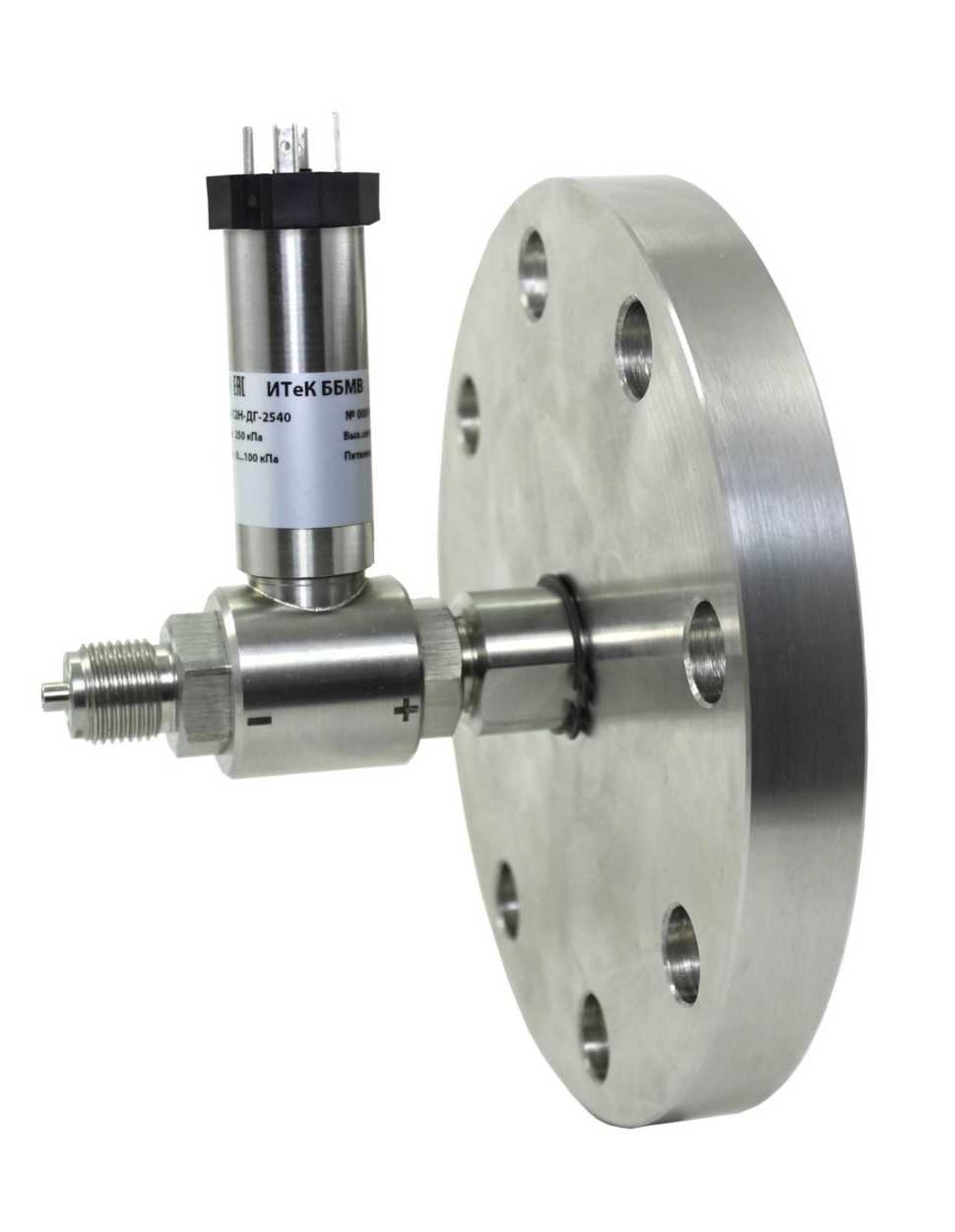

Рисунок 4 - Датчики давления ЭнИ-12Н-ДГ (ЭМИС-БАРРО 10Н-ДГ)

Рисунок 5 - Датчики давления: ЭнИ-121 IS-ДА (ЭМИС-БАРРО IOHS-ДА), ЭнИ-12Н8-ДИ (ЭМИС-БАРРО IOHS-ДИ), ЭнИ-12Ж-ДВ (ЭМИС-БАРРО IOHS-ДВ), ЭнИ-121 IS-ДИВ (ЭМИС-БАРРО IOHS-ДИВ)

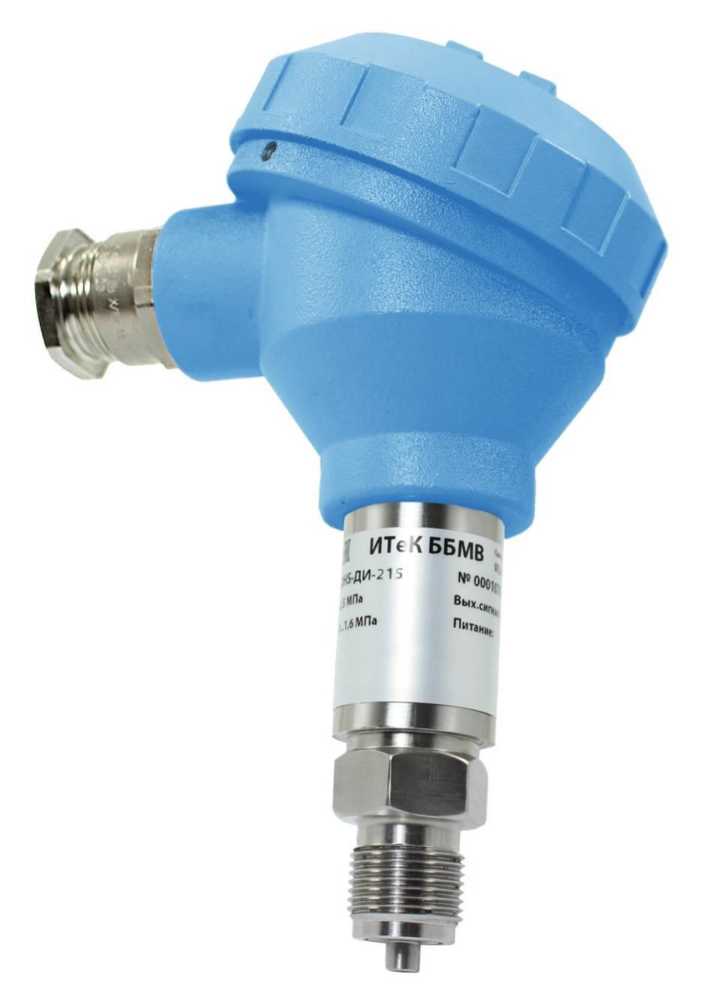

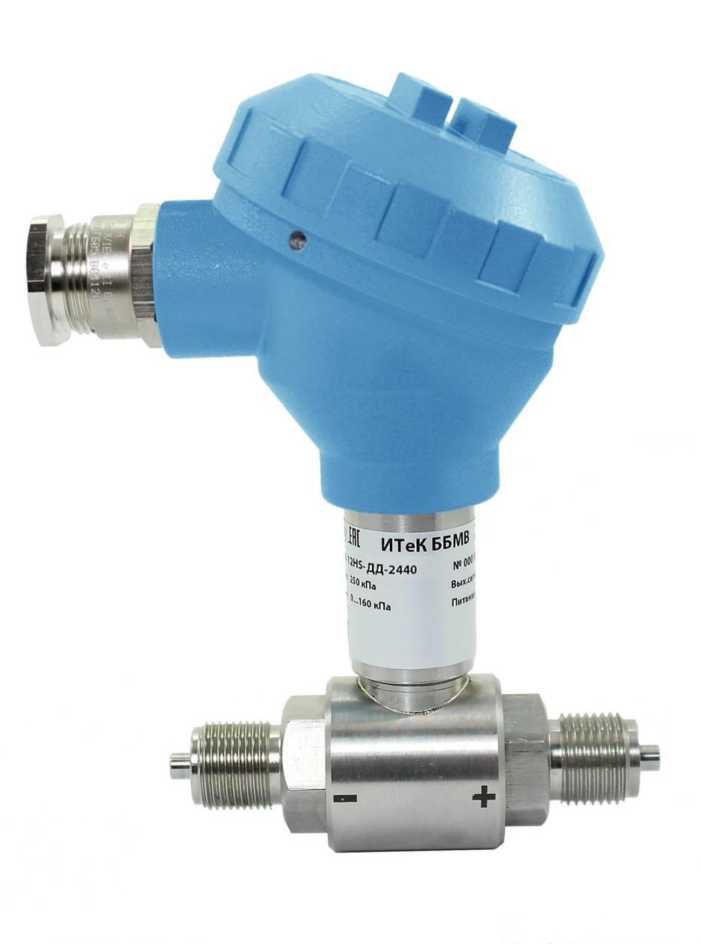

Рисунок 6 - Датчики давления ЭнИ-121 IS-ДД (ЭМИС-БАРРО IOHS-ДД)

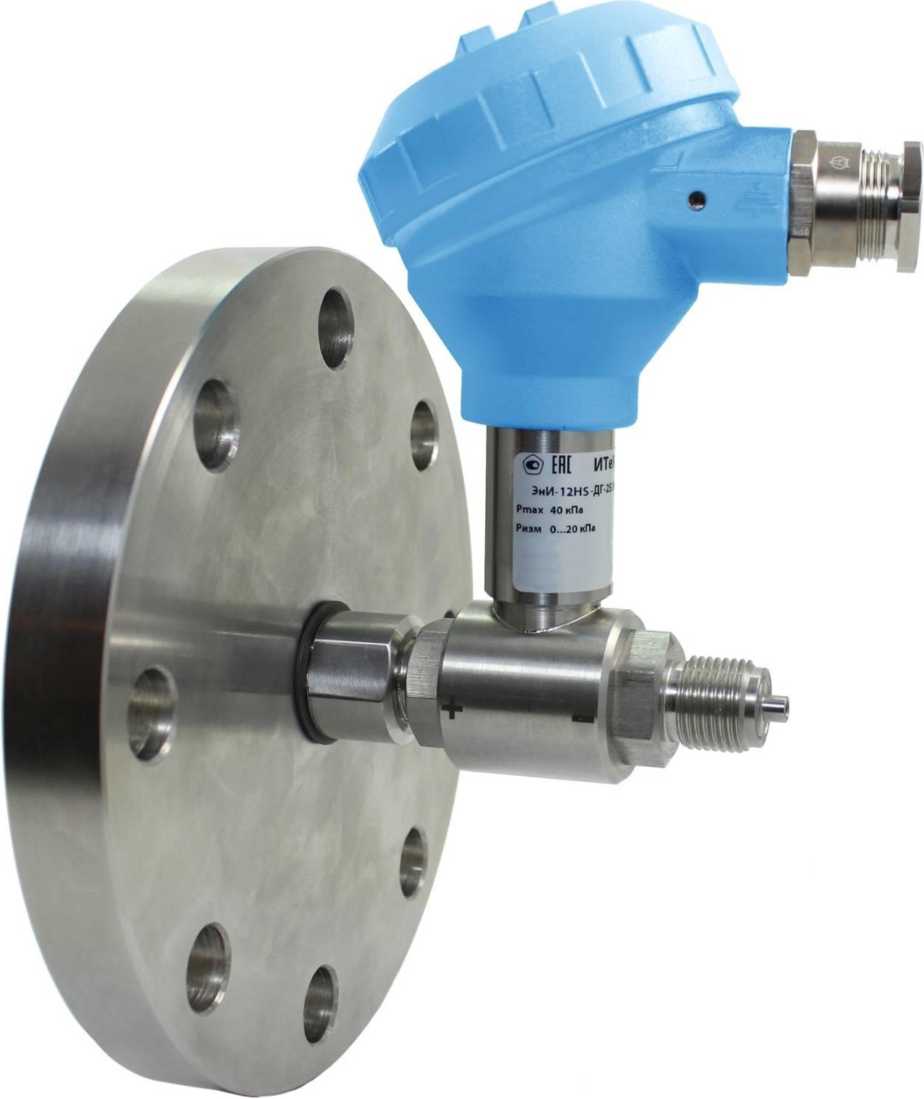

Рисунок 7 - Датчики давления ЭнИ-121 IS-ДГ (ЭМИС-БАРРО IOHS-ДГ)

Пломбирование датчиков давления ЭнИ-12 (ЭМИС-БАРРО 10) не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) датчиков, устанавливается в энергонезависимую память при изготовлении и является метрологически значимым. Метрологически значимое ПО зашито в микропроцессоре датчика и недоступно пользователю. Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Внешнее ПО датчиков не является метрологически значимым и предназначено для сбора, хранения и визуализации результатов измерений.

Таблица 1 - Идентификационные данные внутреннего ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RU.421820.00012-0000

Номер версии

не ниже 11

Цифровой идентификатор ПО

не используется

Алгоритм вычисления цифрового идентификатора

не используется

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HART-конфигуратор ЭнИ

Номер версии

не ниже 01.02.0000

Цифровой идентификатор ПО

не используется

Алгоритм вычисления цифрового идентификатора

не используется

Технические характеристики

Таблица 3 - Диапазоны измерения, минимальный шаг изменения диапазона измерений, диапазон изменения выходного сигнала, пределы допускаемой основной погрешности датчиков при нормальных условиях

Наименование характеристики

Значения

Минимальные

Максимальные

Диапазоны измерений:

- избыточного давления

- абсолютного давления

- разрежения

- избыточного давления-разрежения

- разности давлений

- гидростатического давления

(от 0 до 0,4) кПа* (от 0 до 4) кПа (от 0 до 0,4) кПа (от -0,02 до +0,02) кПа (от 0 до 0,4) кПа (от 0 до 1,6) кПа

(от 0 до 100) МПа (от 0 до 16) МПа (от 0 до 100) кПа (от -0,1 до +16) МПа

(от 0 до 2,5) МПа (от 0 до 250) кПа

Минимальный шаг изменения диапазона измерений (верхнего и/или нижнего пределов измерений), для перенастраиваемых датчиков, кПа, МПа.*

0,001

Диапазон изменения аналогового выходного сигнала, мА:

от 4 до 20; от 20 до 4;

от 4 до 20 (пропорционально квадратному корню входного давления).

Цифровой выходной сигнал

Протокол HART

Наименование характеристики

Значения

Минимальные

Максимальные

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, при нормальных условиях (от +21 до +25 оС), % ** (без перенастройки).

±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5; ±1***

Примечание:* А также других единиц измерений давления, допущенных к применению в РФ.

* * Перенастраиваемые датчики могут быть настроены на другой диапазон измерений внутри диапазона, указанного в настоящей таблице, с основной и дополнительной погрешностью, указанными в таблице 4.

* ** Значение пределов допускаемой основной приведенной погрешности датчика приводится в паспорте.

Таблица 4 - Пределы допускаемых погрешностей датчиков

Код основной погрешности

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности ±у с учетом коэффициента перенастройки К*, %

1 < K < 4

4 < K < 10

10 < K < 25

007

0,075

0,1 + 0,014- K

0,14 + 0,01- K

010

0,1

0,1 + 0,02- K

0,2 + 0,01- K

015

0,15

0,2 + 0,03- K

0,3 + 0,02-K

020

0,2

0,2 + 0,03- K

0,4 + 0,02-K

025

0,25

0,3 + 0,04- K

0,4 + 0,03- K

050

0,5

0,5 + 0,08- K

0,8 + 0,05- K

100* *

1

-

-

Вариация выходного сигнала,% (диапазона измерений)

Y (с учетом коэффициента перенастройки К)

Пределы допускаемой дополнительной погрешности от воздействия изменения температуры окружающей среды от нормальных условий, %/10 °С

Код основной погрешности

Для датчиков исполнения:

-ДД, -ДИ, -ДА, -ДВ, -ДИВ

Для датчиков исполнения: -ДГ

007

0,04 + 0,03- K

0,05 + 0,07- K

010

015

020

0,05 + 0,04- K

0,07 + 0,08- K

025

050

0,1 + 0,05- K

0,1 + 0,1- K

100**

Примечания

_ ‘Е>тылс~

* Коэффициент перенастройки диапазона:                 ,

где Рв - настроенный верхний предел измерения; Рн - настроенный нижний предел измерения;

Рв max - максимальный верхний предел измерения датчика;

Рн min - минимальный нижний предел измерения датчика.

* * Датчики с кодом 100 - не перенастраиваемые (К = 1).

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности от воздействия изменения статического (избыточного) давления, % / МПа (для датчиков исполнения -ДД)

± 0,1 К

Таблица 5 - Технические характеристики

Наименование характеристики

Значения

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +21 до +25 80 от 84,0 до 106,7

Напряжение питания, В

от 12 до 42

от 12 до 24

Диапазон рабочих температур для датчиков ЭнИ-12 (ЭМИС-БАРРО 10) модификаций 12М (10М), 12Р (10Р), 12Н (10Н), 12HS (10HS), оС *

от -60 до +80

Статическое (избыточное) давление (для датчиков исполнения -ДД)

от 0 до 17 МПа

Потребляемая мощность, Вт, не более

1

Габаритные размеры, мм, не более

от 40x40x90 до180х240х300

Масса, кг, не более

8

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч

100 000

Примечание:

* Датчики могут изготавливаться для эксплуатации и в более узких пределах рабочих температур.

Знак утверждения типа

наносится на титульный лист типографским способом. На датчике знак наносится способом, который обеспечивает долговечность маркировки.

Комплектность

Комплексность датчиков приведена в таблице 6.

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Датчик

-

1 шт.

Паспорт

ББМВ241-00.000ПС

1 экз.

Руководство по эксплуатации

ББМВ241-00.000РЭ

1 экз. либо по 1 экз. на каждые 10 (или другое количество датчиков по согласованию с потребителем)

Методика поверки

МП 202-025-2017

Комплект монтажных частей

Согласно заказу

Поверка

осуществляется по документу МП 202-025-2017 «Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10).

Методика поверки», утвержденному ФГУП «ВНИИМС» 11.12.2017 г.

Основные средства поверки:

Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль, (Регистрационный № 43456-09.

Калибраторы давления пневматические Метран-505 Воздух (Регистрационный № 42701-09)

Манометры грузопоршневые МП (Регистрационный № 52189-16)

Манометры абсолютного давления МПА-15 (Регистрационный № 4222-74)

Мультиметр цифровой 34401А (Регистрационный № 16500-97)

Мера электрического сопротивления однозначная МС 3050М (Регистрационный № 46843-11)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится в паспорт датчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ Р 8.802-2012«ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1*10 в шестой степени Па».

ГОСТ Р 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*10 в ст.4 Па».

ТУ 4212-013-59541470-2016 «Датчики давления ЭнИ-12 (ЭМИС-БАРРО 10). Технические условия»
