71185-18: АВГУР-Т Системы автоматизированного ультразвукового контроля - Производители, поставщики и поверители

Системы автоматизированного ультразвукового контроля АВГУР-Т

Номер в ГРСИ РФ: 71185-18
Производитель / заявитель: ООО НПЦ неразрушающего контроля "ЭХО+", г.Москва
Скачать
71185-18: Описание типа СИ Скачать 481 КБ
71185-18: Методика поверки МП 050.Д4-17 Скачать 2.1 MБ
Нет данных о поставщике
Системы автоматизированного ультразвукового контроля АВГУР-Т поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы автоматизированного ультразвукового контроля АВГУР-Т (далее по тексту -системы) предназначены для измерений глубины залегания дефектов в сварных соединениях, основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов и сплавов.

Информация по Госреестру

Основные данные
Номер по Госреестру 71185-18
Наименование Системы автоматизированного ультразвукового контроля
Модель АВГУР-Т
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.05.2023
Производитель / Заявитель

ООО НПЦ неразрушающего контроля "ЭХО+", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 49
Найдено поверителей 3
Успешных поверок (СИ пригодно) 49 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

71185-18: Описание типа СИ Скачать 481 КБ
71185-18: Методика поверки МП 050.Д4-17 Скачать 2.1 MБ

Описание типа

Назначение

Системы автоматизированного ультразвукового контроля АВГУР-Т (далее по тексту -системы) предназначены для измерений глубины залегания дефектов в сварных соединениях, основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов и сплавов.

Описание

Принцип действия систем основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.

В системе реализованы режимы двухкоординатного сканирования и однокоординатного сканирования, в том числе TOFD-режим и экспресс-режим с использованием волноводного эффекта распространения упругих волн.

В зависимости от применяемых методик контроля и алгоритмов обработки данных выявление и определение геометрических размеров несплошностей выполняется или непосредственно по A, B, C, D сканам ультразвуковых эхосигналов или по трехмерным изображениям несплошностей, полученным в процессе обработки ультразвуковых эхосигналов. Для получения изображений несплошностей используется когерентная и другие виды обработки эхо-сигналов.

Система состоит из следующих основных частей: управляющего компьютера (ноутбука), блоков системных, программного обеспечения, блока выносного, сканирующих устройств, системы подачи контактной жидкости, комплекта кабелей, преобразователей, ЗИП и принадлежностей. По запросу заказчика системы могут поставляться в различной комплектации.

В системы могут входить/входят блоки системные трех типов:

- блоки системные БСВ.А5.2U(+Блок ультразвуковой БУЗ.TOFD), БС.А5.2U (+ Блок ультразвуковой БУЗ.TOFD), БС4-А5.2ПК-U - дефектоскопы, работающие с мультиплексированием сигналов от преобразователей;

- блок системный ДУМ.СК26 - многоканальный дефектоскоп с числом каналов от 2 до 32;

- блок системный БС.БРД-UT - специализированный четырехканальный дефектоскоп для обнаружения дефектов в пластинах и оболочках при использовании волноводного эффекта распространения упругих волн (экспресс-режим).

Системы оснащаются устройствами сканирования, обеспечивающими перемещение преобразователей относительно поверхности объекта контроля. Устройством сканирования может быть как сканер, способный передвигать преобразователи по объекту контроля, так и специальный стенд для контроля однотипных изделий. На устройстве сканирования может быть установлен предусилитель и мультиплексор.

Блоки системные управляют сканирующим устройством и/или получают сигналы от датчика пути, при проведении сканирования. Принятые ультразвуковые сигналы записываются с привязкой к положению сканирующего устройства относительно поверхности объекта контроля.

Конструктивное исполнение сканирующего устройства зависит от особенностей объекта контроля и предполагаемого метода контроля.

- По количеству координат сканирования сканирующие устройства могут исполняться: однокоординатными или двухкоординатными.

- По наличию мультиплексирования сканирующие устройства могут исполняться: с мультиплексированием аналоговых сигналов от преобразователей или без мультиплексирования аналоговых сигналов.

- По наличию предусилителя после преобразователей сканирующие устройства могут исполняться: с предусилителями или без предусилителей.

- По способу управления сканирующие устройства могут исполняться: с управлением от блока системного или с независимым управлением (в том числе сканеры, перемещаемые вручную).

- По способу получения сигналов о положении сканирующие устройства могут исполняться: с датчиками положения или с шаговыми двигателями с определением положения сканера по поданным командам.

Система может эксплуатироваться с контактными или иммерсионными, прямыми, наклонными или комбинированными, совмещенными или раздельно-совмещенными пьезоэлектрическими преобразователями (ПЭП).

Фотография общего вида систем приведена на рисунках 1-4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

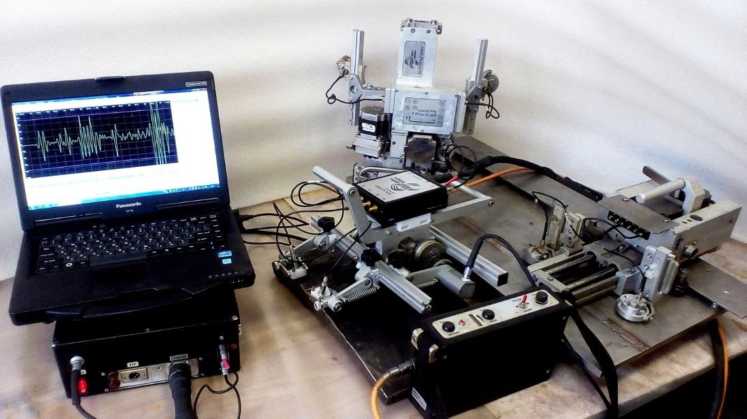

Рисунок 1 - Общий вид систем автоматизированного ультразвукового контроля АВГУР-Т

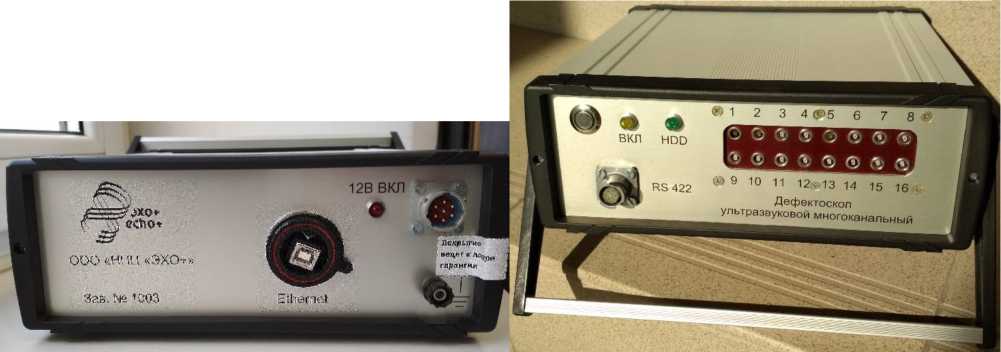

Рисунок 2 - Общий вид блока системного ДУМ.СК26

Рисунок 3 - Общий вид блока системного БСВ.А5.2и

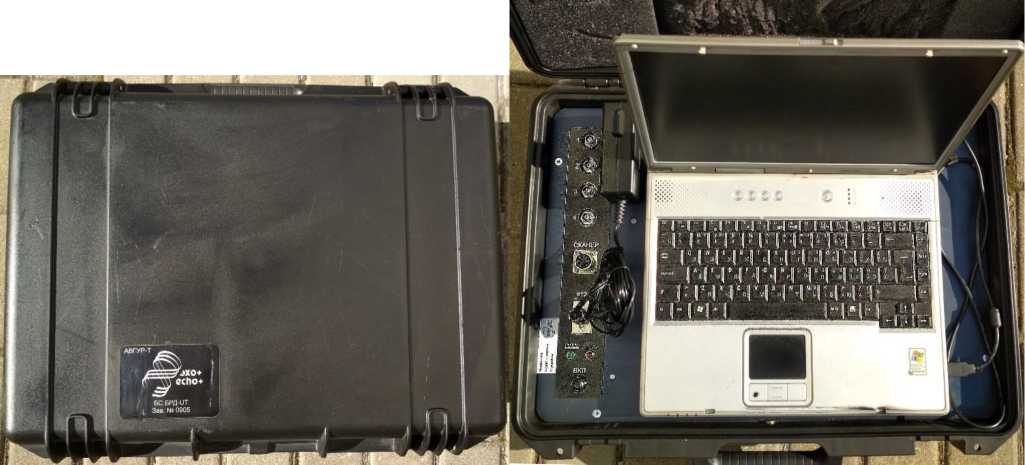

Рисунок 4 - Общий вид блока системного БС.БРД-UT

Рисунок 5 - Схема пломбировки и обозначение места нанесения маркировки

Программное обеспечение

Программное обеспечение выполняет функции управления системами, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

Программа регистрации данных АУЗК «АВГУР-Т»

Поверка

Номер версии (идентификационный номер) ПО

148.204 и выше

148.204 и выше

Цифровой идентификатор ПО

-

-

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон номинальных значений амплитуды импульсов генератора импульсов возбуждения (ГИВ) на нагрузке 50 Ом, В:

- блоки системные БСВ.А5.2и, BC.A5.2U, БС4-А5.2ПК-U, БС.БРД-UT

- блок системный ДУМ.СК26

от 25 до 200

от 25 до 100

Допускаемое отклонение установки амплитуды импульсов ГИВ от номинальных значений на нагрузке 50 Ом, %

±10

Диапазон номинальных значений длительности импульсов ГИВ на нагрузке 50 Ом (периода меандра), мкс

от 0,1 до 1

Допускаемое отклонение установки длительности импульсов ГИВ от номинальных значений, %

±15

Длительность фронта нарастания импульсов ГИВ, нс, не более

25

Диапазон измерений временных интервалов, мкс

- блоки системные БСВ.А5.2и, BC.A5.2U, БС4-А5.2ПК-U, БС.БРД-UT

- блок системный ДУМ.СК26

от 0,05 до 800,00 от 0,05 до 160,00

Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс

±0,05

Полоса пропускания приемного тракта систем по уровню - 3 дБ, МГц - блоки системные БСВ.А5.2Ц BC.A5.2U, БС4-А5.2ПК-U, БС.БРД-UT - блок системный ДУМ.СК26

от 0,6 до 12,5 от 0,6 до 16,0

Абсолютная чувствительность, дБ, не менее (максимальная условная чувствительность) при использовании ПЭП:

-прямых раздельно-совмещенных

-наклонных совмещенных и TOFD-режим

35

60

Погрешность установки усиления в диапазоне регулировки: - от -5 до 65 дБ, дБ, не более

- от -9 до 36 дБ (для блока ультразвукового By3.TOFD)

-от -13 до 55 дБ (для блока системного ДУМ.СК26)

±0,5

Линейность амплитудной характеристики по вертикали, %, не более

±1,5

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов 02 мм в мере №3Р на глубинах 53 мм и 51 мм в диапазоне рабочих частот 2,5-5 МГц, мм

±1

Таблица 3 - Технические характеристики

Наименования характеристик

Значения

Отклонение определения продольной координаты дефектов 02 мм в мере №3Р на расстоянии от 1 грани 85 мм и 110 мм в диапазоне рабочих частот 2,5-5 МГц, мм

±3

Диапазон скоростей распространения УЗК, м/с

от 1000 до 10000

Рабочая частота пьезоэлектрических преобразователей, входящие в состав систем, МГц:

- при работе с блоками системными БСВ.А5.2и, БС.А5.2и, БС4-А5.2ПК-Г и БРД-UT

- при работе с блоком системным ДУМ.СК26

от 1,0 до 7,5 от 1 до 10

Габаритные размеры и масса, не более:

- Блок системный БСВ.А5.2и

- Блок системный БС4-А5.2ПК-и

- Блок системный БС.А5.2и

- Блок системный БС.БРД-UT

- Блок системный ДУМ.СК26

- Блок ультразвуковой БУЗ.TOFD

- Блок выносной БВ6.А5.2

- Сканер ручной СКУ-МП.П.Л.Р.ДП2

- Сканер СК.426Т4.А5.2

- Сканер СК.219Т.А5.2

- Сканер СК.560.А5.2

- Сканирующее устройство СУ.БРД-УТ

- Сканер TOFD Mag Auto

- Блок управления сканером БУСК 5Q

- Датчик пути

(ДхШхВ), мм

кг

300x220x90

3,0

400x220x300

12,0

300x220x90

1,5

540x400x210

15,0

260x270x90

2,5

150x145x60

0,5

250x160x145

2,6

430x200x150

7,0

330x150x200

10,0

330x150x 200

8,0

330x150x 200

9,0

220x130x 90

3,0

320x190x110

6,0

200x120x50

3,5

150x80x50

0,4

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±22

50±0,5

Климатические условия для составных частей системы, предназначенных для эксплуатации на открытом воздухе: - значение диапазона температуры окружающего воздуха, °C - верхнее значение абсолютной влажности, %

от -30 до +50

95 при 35 °C и более низких температурах, без конденсации влаги

Климатические условия для блоков системных:

- значение диапазона температуры окружающего воздуха, °C - верхнее значение абсолютной влажности, %

от +1 до +40

80 при температуре 25 °С

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Обозначение

Наименование

Количество

183.00.00.00.00

Система автоматизированного ультразвукового контроля АВГУР-Т в составе:

-

А52.22.00.00.00

Блок системный БСВ.А5.2и

1

А52.14.00.00.00

Блок системный БС4-А5.2ПК-и

1

А52.18.00.00.00

Блок системный БС.А5.2и

1

Обозначение

Наименование

Количество

181.01.00.00.00

Блок системный БС.БРД-UT

1

Д16К01.00.00.00

Блок системный ДУМ.СК26

1

TOFD 01.01.11.00

Блок ультразвуковой БУЗ.TOFD

1

105.13.00.00.00

Блок выносной БВ6.А5.2

1

TOFD 01.01.00.00

Кабель KCK.TOFD

1

TOFD.10.01.131.00

Кабель датчика пути

1

А52.30.02.00.00

Кабель К1-4.А5.2

1

105.04.00.00.00

Кабель К2-4.А5.2

1

А52.30.04.00.00

Кабель К4-5.А5.2

1

А52.21.03.00.00

Кабель ETHERNET (на катушке)

1

А62.10.114.00.00-03

Сканер ручной X-TOFD

1

А52.50.05.00.00

Сканер СК.426Т4.А5.2

1

А52.50.02.00.00

Сканер СК.219Т.А5.2

1

А52.50.04.00.00

Сканер СК.560.А5.2

1

150.00.00.00.00

Сканирующее устройство СУ.БРД-УТ

1

TOFD.10.01.15.00

Сканер TOFD Mag Auto

1

TOFD.10.01.13.00

Датчик пути

1

-

Управляющий компьютер (защищенный ноутбук)

2

А52.30.08.00.00

Комплект кабелей SMA-SMA РТ

1

-

Комплект кабелей SMA-LEMO

1

-

Комплект ПЭП

1

-

Комплект призм TOFD

1

-

Комплект ЗИП

1

-

CD (компакт диск) с копией программного обеспечения Системы

1

Инструмент

105.11.01.00.00

Ключ SMA

2

-

Рулетка 3 м

1

-

Линейка металлическая 500 мм

1

Принадлежности

-

Удлинитель на 3 гнезда ЕВРО 3 м

1

-

Зарядное устройство для БС.БРД-UT

1

-

Переходник BNCJ/SMAP

1

-

Нагрузка 50 Ом

1

-

Модуль согласования

1

Упаковка

183.12.00.00.00

Ящик 1

1

183.12.00.00.00

Ящик 2

1

183.12.00.00.00

Упаковка управляющего компьютера

1

183.12.00.00.00

Ящик 3

1

Эксплуатационная документация

183.00.00.00.00ФО

Формуляр

1

-

Паспорта ПЭП

-

-

Паспорта призм TOFD

-

183.00.00.00.00 РЭ

Руководство по эксплуатации

1

-

Руководство пользователя ПО

2

МП 050.Д4-17

Методика поверки

1

Поверка

осуществляется по документу МП 050.Д4-17 «ГСИ. Системы автоматизированного ультразвукового контроля АВГУР-Т. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 01 июня 2017 года.

Основные средства поверки:

- Осциллограф цифровой TDS2012B (рег. № 32618-06)

- Генератор сигналов сложной формы AFG3022 (рег. № 32620-06)

- Комплект мер ультразвуковых ККО-3, мера №3Р, мера №3 (рег. № 63388-16)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Технические условия «Система автоматизированного ультразвукового контроля АВГУР-Т» 183.00.00.00.00ТУ

ГОСТ Р 55725-2013 Контроль неразрушающий. Преобразователи ультразвуковые пьезоэлектрические. Общие технические требования
