Системы скоростного и высокоскоростного трехмерного сканирования Габарит-М
| Номер в ГРСИ РФ: | 71261-18 |
|---|---|
| Производитель / заявитель: | ЗАО "Фирма ТВЕМА", г.Москва |
Системы скоростного и высокоскоростного трехмерного сканирования «Габарит-М» (далее - системы) предназначены для измерений расстояния от железнодорожного пути до объектов инфраструктуры с целью определения наличия негабаритных объектов, а также построения фактического очертания габарита приближения строений на сети железных дорог и линиях метрополитена.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71261-18 |
| Наименование | Системы скоростного и высокоскоростного трехмерного сканирования |
| Модель | Габарит-М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.05.2023 |
Производитель / Заявитель
АО "Фирма ТВЕМА", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71261-18: Описание типа СИ | Скачать | 367.1 КБ | |
| 71261-18: Методика поверки ВДМА.663500Л53 МП | Скачать | 3.6 MБ |
Описание типа
Назначение
Системы скоростного и высокоскоростного трехмерного сканирования «Габарит-М» (далее - системы) предназначены для измерений расстояния от железнодорожного пути до объектов инфраструктуры с целью определения наличия негабаритных объектов, а также построения фактического очертания габарита приближения строений на сети железных дорог и линиях метрополитена.
Описание
Системы сканируют окружающее пространство с помощью лазерных измерительных датчиков, установленных на торце вагона в одной плоскости. Данные измерений каждого датчика в процессе обработки совмещаются в единый поперечный профиль. Датчик излучает импульсный лазерный луч, генерируемый лазерным диодом. После отражения от целевого объекта луч регистрируется приемником. Расстояние до целевого объекта вычисляется по времени, проходящему с момента отражения лазерного луча до момента его фиксации приемником. Поворот лазерного луча производится путем его отражения вращающимся зеркалом датчика. Измерения выполняются с регулярными интервалами, позволяющими получать детальную информацию о расположении объектов относительно оси пути и осуществлять контроль габарита приближения строений на высоких скоростях движения мобильного средства диагностики.
Системы представляют собой распределенную измерительную систему, устанавливаемую на мобильное средство диагностики - вагон или другую единицу подвижного состава, как самоходную, так и несамоходную.
Системы имеют в своем составе лазерные датчики, расположенные снаружи вагона, а также внутривагонное оборудование для передачи, обработки и хранения данных измерений.
Внутри вагона размещен сервер для записи и хранения данных. Данные измеренные лазерными датчиками передаются на сервер по каналам связи. Дальнейшая обработка измеренной информации производится на автоматизированном рабочем месте оператора (далее -АРМ) в состав которого входят один или несколько компьютеров и периферийное оборудование.
Для поддержания требуемых условий эксплуатации систем применяется вспомогательное оборудование - серверная стойка, кронштейны и интерфейс синхронизации.
Изделие содержит лазеры класса 1 по ГОСТ 31581-2012.
На корпус изделия нанесен знак лазерной опасности и прикреплена информационная табличка в соответствии с ГОСТ 31581-2012 и ГОСТ IEC 60825-1-2013.
Общий вид и схема расположения систем скоростного и высокоскоростного трехмерного сканирования «Габарит-М» представлены на рисунках 1 и 2.
Пломбирование систем не предусмотрено.

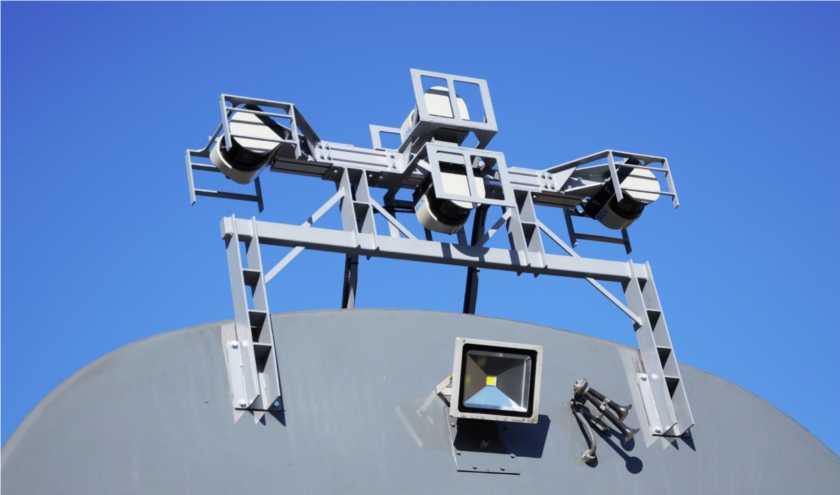

Рисунок 1 - Общий вид систем скоростного и высокоскоростного трехмерного сканирования «Габарит-М» установленных на вагоне (на фото рама с датчиками системы)

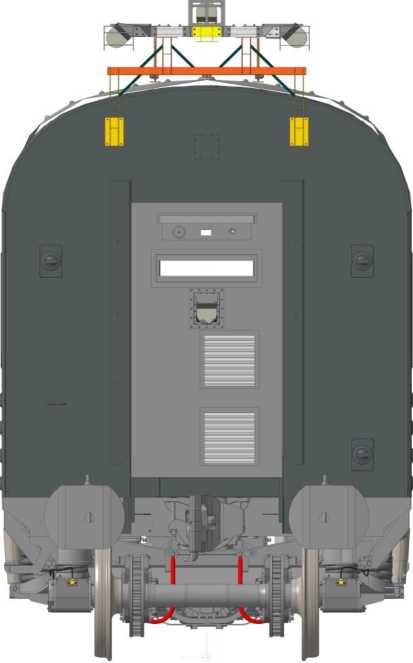

Рисунок 2 - Схематичное расположение Систем скоростного и высокоскоростного трехмерного сканирования «Габарит-М» на вагоне
Программное обеспечение
Программное обеспечение «ИНТЕГРАЛ» установлено на жестком диске АРМ оператора. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. ПО «ИНТЕГРАЛ», установленное на АРМ оператора, принимает данные измерений, выполняет их анализ, выводит на экран информацию о наличии негабаритных объектов, их параметры, строит фактические очертания габарита приближения строений.
Идентификационные данные программного обеспечения Систем приведены в таблице 1. Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения комплексов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «ИНТЕГРАЛ» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1.20 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояния от оси пути до объекта, м |
от 1,6 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от оси пути до объекта, мм - на расстоянии от 1,6 м до 10 м включ. |
±25 |
|
- на расстоянии св. 10 м до 20 м включ. |
±35 |
|
- на расстоянии св. 20 м до 30 м |
±50 |
Таблица 3 - Технические характеристики и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
150 |
|
Габаритные размеры рамы с датчиками, мм, не более: | |
|
- длина |
2000 |
|
- ширина |
900 |
|
- высота |
1300 |
|
Диапазон рабочих температур, °С |
от -30 до +50 |
|
Средняя наработка на отказ (при доверительной вероятности 0,90), ч |
20000 |
Знак утверждения типа
наносится на табличку, размещенную на наружной поверхности систем (на раме с датчиками), и в правом верхнем углу руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплект поставки Систем
|
Наименование |
Обозначение |
Количество |
|
Система скоростного и высокоскоростного трехмерного сканирования «Габарит-М» |
ВДМА.663500.153 |
1 экз. |
|
Запасные части, принадлежности и инструменты согласно ведомости ЗИ |
- |
1 компл. |
|
Приспособление ДКП.030.17.014.00* |
ДКП.030.17.014.00 |
1 экз. |
|
Вспомогательное оборудование ВО-2.170* |
ВО-2.170 |
1 экз. |
|
Ведомость запасных частей, принадлежностей и инструментов |
ВДМА.663500.153 ЗИ |
1 экз. |
|
Руководство по эксплуатации |
ВДМА.663500.153 РЭ |
1 экз. |
|
Формуляр |
ВДМА.663500.153 ФО |
1 экз. |
|
Методика поверки |
ВДМА.663500.153 МП |
1 экз. |
|
*- по согласованию с заказчиком | ||
Поверка
осуществляется по документу ВДМА.663500.153 МП «Системы скоростного и высокоскоростного трехмерного сканирования «Габарит-М». Методика поверки», утвержденному ФГУП «ВНИИМС» 16 ноября 2017 г.
Основные средства поверки:
- Дальномер лазерный GLM 250VF рег. № 44551-10;
- Штангенциркуль ШЦ-1-150-0,1 ГОСТ 166-89;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ВДМА.663500.153 ТУ «Системы скоростного и высокоскоростного трехмерного
сканирования «Габарит-М». Технические условия
