Ключи моментные предельные T
| Номер в ГРСИ РФ: | 71267-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "JONNESWAY ENTERPRISE CO., Ltd.", Тайвань |
Ключи моментные предельные T (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71267-25 |
| Действует | по 14.02.2030 |
| Наименование | Ключи моментные предельные |
| Модель | T |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a8688f55-4abe-bee9-4ca2-e2e6ccc87cc4 |
Производитель / Заявитель
JONNESWAY ENTERPRISE CO., LTD., Тайвань.
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 522 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
71267-25: Описание типа
2025-71267-25.pdf
|
Скачать | 486.7 КБ | |
|
71267-25: Методика поверки
2025-mp71267-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Ключи моментные предельные T (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные модификаций T27010N, T27020N, T27021N, T27030N, T27031N, T04061, T27060N, T27100N, T27101N, T27200N, T27340N, T27600N, T27800N, T27801N, T271000N, T271001N, T271500N, T272000N, T30200N.
Ключи выпускаются в 19 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в буквенно-числовом формате наносится методом гравировки на боковую сторону корпуса ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей представлен на рисунках 1 - 5.
Общий вид места нанесения заводского номера представлен на рисунке 6.

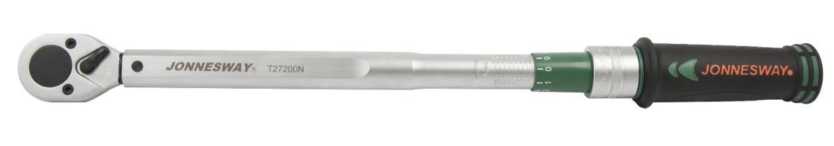

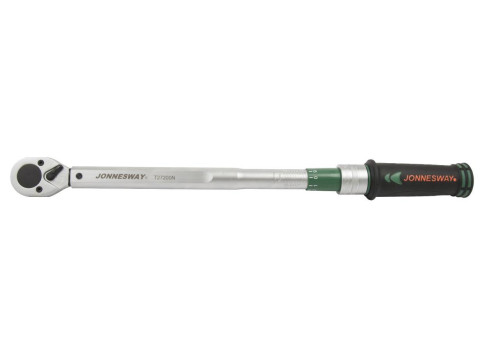

Рисунок 1 - Общий вид ключа серии T27

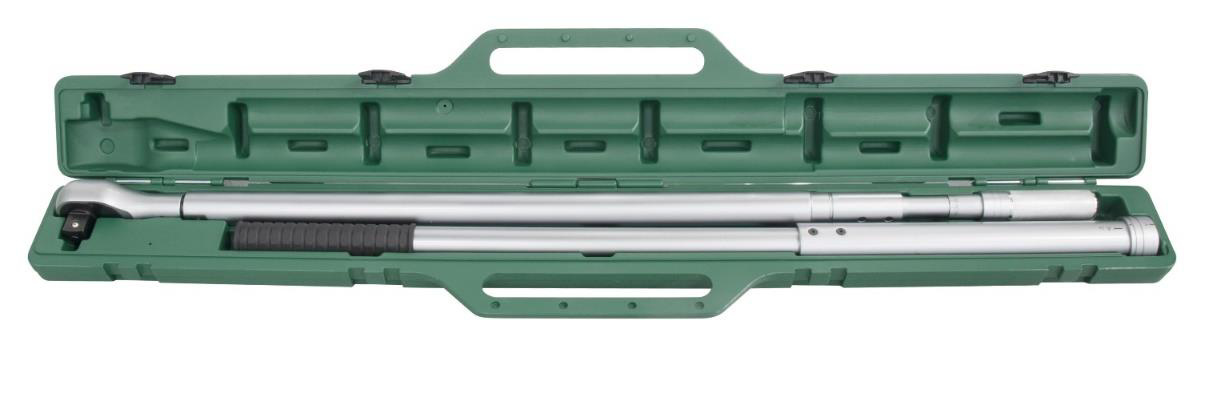

Рисунок 2 - Общий вид ключа T271500N в футляре

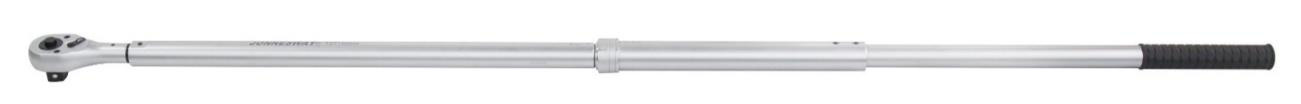

Рисунок 3 - Общий вид ключа T271500N в сборе

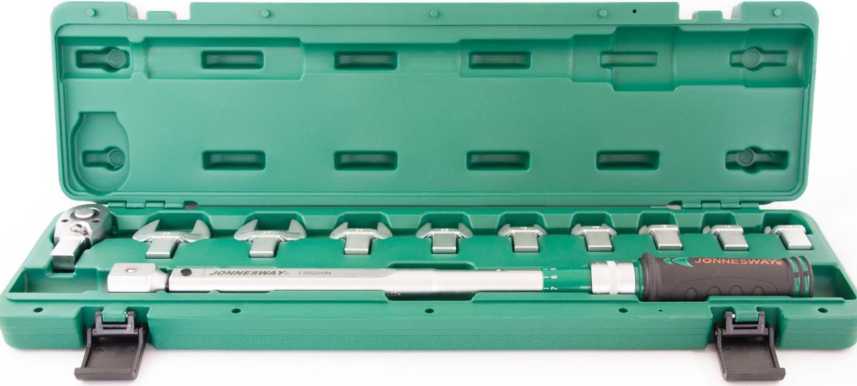

Рисунок 4 - Общий вид ключа T30200N в футляре со сменными насадками

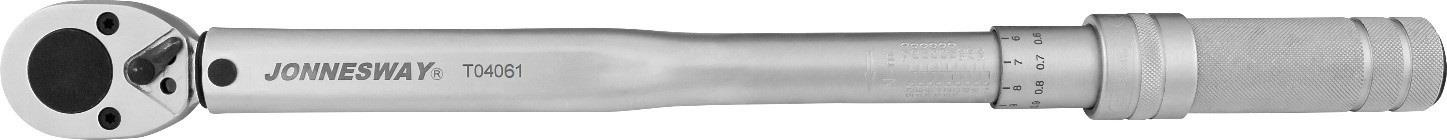

Рисунок 5 - Общий вид ключа Т04061
Место нанесения заводского номера

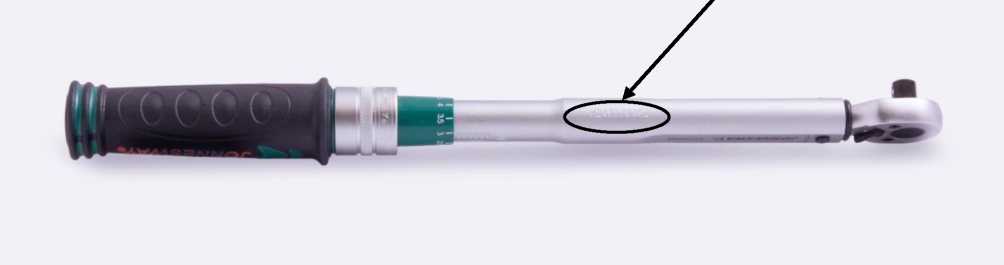

Рисунок 6 - Общий вид места нанесения заводского номера
Программное обеспечение отсутствует.
Технические характеристики
|
Таблица 1 - Мет |
рологические характеристики | ||
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
T27010N |
от 2 до 10 |
0,1 |
±4 |
|
T27020N |
от 4 до 20 |
0,1 | |
|
T27021N |
от 4 до 20 |
0,1 | |
|
T27030N |
от 4,5 до 30 |
0,15 | |
|
T27031N |
от 4,5 до 30 |
0,15 | |
|
T04061 |
от 10 до 60 |
0,5 | |
|
T27060N |
от 10 до 60 |
0,5 | |
|
T27100N |
от 20 до 100 |
0,5 | |
|
T27101N |
от 20 до 100 |
0,5 | |
|
T27200N |
от 40 до 200 |
1 | |
|
T27340N |
от 60 до 340 |
2 | |
|
T27600N |
от 100 до 600 |
5 | |
|
T27800N |
от 150 до 800 |
5 | |
|
T27801N |
от 150 до 800 |
5 | |
|
T271000N |
от 200 до 1000 |
5 | |
|
T271001N |
от 200 до 1000 |
5 | |
|
T271500N |
от 300 до 1500 |
10 | |
|
T272000N |
от 400 до 2000 |
10 | |
|
T30200N |
от 40 до 200 |
1 | |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
T27010N |
6,35 (1/4) |
0,520 |
340 |
|
T27020N |
6,35 (1/4) |
0,565 |
370 |
|
T27021N |
9,5 (3/8) |
0,545 |
370 |
|
T27030N |
6,35 (1/4) |
0,570 |
370 |
|
T27031N |
9,5 (3/8) |
0,555 |
370 |
|
T04061 |
9,5 (3/8) |
0,995 |
400 |
|
T27060N |
9,5 (3/8) |
0,590 |
370 |
|
T27100N |
9,5 (3/8) |
1,085 |
462 |
|
T27101N |
12,5 (1/2) |
1,090 |
462 |
|
T27200N |
12,5 (1/2) |
1,415 |
530 |
|
T27340N |
12,5 (1/2) |
1,555 |
584 |
|
T27600N |
19,05 (3/4) |
4,385 |
967 |
|
T27800N |
19,05 (3/4) |
4,935 |
1098 |
|
T27801N |
25,4 (1) |
4,900 |
1098 |
|
T271000N |
19,05 (3/4) |
5,280 |
1098 |
|
T271001N |
25,4 (1) |
5,390 |
1098 |
|
T271500N |
25,4 (1) |
11,920 |
1870 |
|
T272000N |
25,4 (1) |
14,020 |
2280 |
|
T30200N* |
12,5 (1/2) |
3,850 |
531 |
|
* - сменные насадки присоединительного квадрата от 13 до 30 мм | |||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
Т |
1 шт. |
|
Кейс пластиковый |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Поверочный сертификат завода-изготовителя |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Инструкция по эксплуатации» документов:
- «JONNESWAY. Паспорт Ключи моментные предельные T. Т04061 Ключ моментный предельный 3/8"DR, 10 - 60 Нм»
- «JONNESWAY. Паспорт. Ключи моментные предельные T. T27010N Ключ моментный предельный1/4"DR, 2-10 Нм; T27020N Ключ моментный предельный 1/4"DR, 4-20 Нм; T27021N Ключ моментный предельный 3/8"DR, 4-20 Нм; T27030N Ключ моментный предельный 1/4"DR, 4,5-30 Нм; T27031N Ключ моментный предельный 3/8"DR, 4,5-30 Нм; T27060N Ключ моментный предельный 3/8"DR, 10-60 Нм; T27100N Ключ моментный предельный 3/8"DR, 20-100 Нм; T27101N Ключ моментный предельный 1/2"DR, 20-100 Нм; T27200N Ключ моментный предельный 1/2"DR, 40-200 Нм; T27340N Ключ моментный предельный 1/2"DR, 60-340 Нм; T27600N Ключ моментный предельный 3/4"DR, 100-600 Нм; T27800N Ключ моментный предельный 3/4"DR, 150-800 Нм; T27801N Ключ моментный предельный 1"DR, 150-800 Нм; T271000N Ключ моментный предельный 3/4"DR, 200-1000 Нм; T271001N Ключ моментный предельный 1"DR, 200-1000 Нм»
- «JONNESWAY. Паспорт. Ключи моментные предельные T. T271500N Ключ моментный предельный 1"DR, 300-1500 Нм; T272000N Ключ моментный предельный 1"DR, 4002000 Нм»
- «JONNESWAY. Паспорт. Ключи моментные предельные Т. T30200N Ключ моментный предельный 1/2"DR 40-200 Нм. со сменными рожковыми насадками 13-30 мм и приводом в наборе, 11 предметов»
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия Ключи моментные предельные серии «Т»».
