Дефектоскопы ультразвуковые Mentor UT
| Номер в ГРСИ РФ: | 71276-18 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | Фирма "GE Sensing EMEA", Ирландия |
Дефектоскопы ультразвуковые Mentor UT (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов при ультразвуковом контроле деталей и узлов из металлов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71276-18 |
| Наименование | Дефектоскопы ультразвуковые |
| Модель | Mentor UT |
| Страна-производитель | ИРЛАНДИЯ |
| Срок свидетельства (Или заводской номер) | 01.06.2023 |
Производитель / Заявитель
Фирма "GE Sensing EMEA", Ирландия
ИРЛАНДИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 71276-18: Описание типа СИ | Скачать | 209.5 КБ | |
| 71276-18: Методика поверки МП 037.Д4-16 | Скачать | 4 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые Mentor UT (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов при ультразвуковом контроле деталей и узлов из металлов.
Описание
Принцип действия дефектоскопов основан на эхо-импульсном методе неразрушающего контроля. Пьезоэлектрический преобразователь (ПЭП) формирует ультразвуковую волну в объекте контроля. Ультразвуковая волна, распространяясь в нем, отражается от несплошностей или донной поверхности и принимается ПЭП. Принятый сигнал усиливается, оцифровывается и обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране дефектоскопа в виде A-скана, B-скана, С-скана или Е-скана.
Конструктивно дефектоскоп состоит из электронного блока и ПЭП (одноэлементный преобразователь или преобразователь на фазированной решетке), подключаемых к нему с помощью кабеля. Управление дефектоскопом полностью производится с помощью сенсорного экрана, расположенного на передней панели электронного блока.
Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов

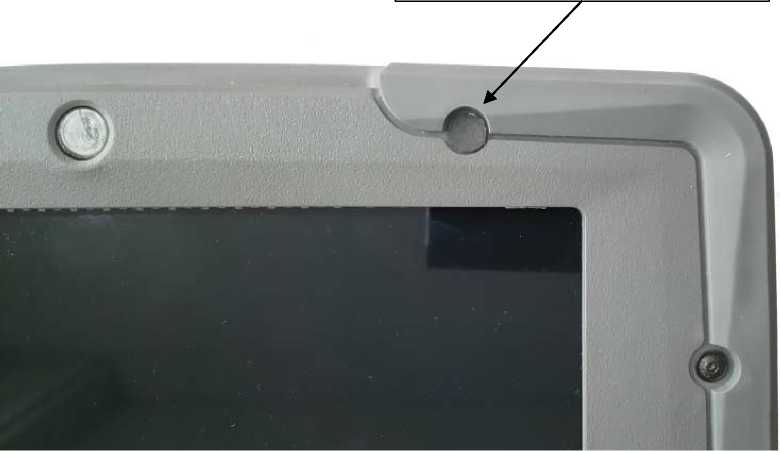

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) позволяет регистрировать и сохранять результаты измерений, настройки параметров контроля, создавать отчеты и управлять настройками дефектоскопа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MENTOR |
|
Номер версии (идентификационный номер) ПО |
1.0.02293.996 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины залегания дефектов, мм |
от 2 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов - ФР - одноканальный |
32 1 |
|
Диапазон регулировки коэффициента усиления, дБ - ФР - одноканальный |
от 0 до 78 с шагом 0,5 от 0 до 95 с шагом 0,2 |
|
Наименование характеристики |
Значение |
|
Сенсорный емкостной дисплей XVGA: - диагональ, дюйм - разрешение, пиксель |
10,4 1024 х768 |
|
Средний срок службы, лет |
10 |
|
Питание от встроенного аккумулятора с напряжением, В |
7,2 |
|
Питание от сети переменного тока с: - напряжением, В - частотой, Гц |
от 100 до 240 от 47 до 63 |
|
Габаритные размеры (ДОШОВ), мм, не более |
295 х 230 х 60 |
|
Масса, кг, не более |
3,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +55 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на корпус электронного блока дефектоскопа с помощью наклейки.
Комплектность
Таблица 4 - Комплектность дефектоскопов
|
Наименование |
Обозначение |
Количество |
|
Электронный блок дефектоскопа |
- |
1 шт. |
|
ПЭП* |
- |
1 шт. |
|
Кабель для ПЭП* |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
USB -накопитель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 037.Д4-16 |
1 экз. |
|
* - количество и тип преобразователей/кабелей в соответствии с заказом. | ||
Сведения о методах измерений
приведены в Руководстве по эксплуатации Дефектоскопов ультразвуковых Mentor UT (Документ: 104M6211 Rev. A, от февраля 2016 года); Главы: 2, 3.
Нормативные документы
Техническая документация фирмы Baker Hughes EMEA Unlimited Company, Ирландия
