Система измерения температуры DuoLine STAR medium

Назначение

Система измерения температуры DuoLine STAR medium (далее по тексту - система) предназначена для многозонных измерений температуры зерна, хранящегося в силосах элеваторов и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры на объекте ООО «Пивоваренная компания «Балтика» - филиал «Пивзавод «Южная заря 1974», г.Ростов-на-Дону.

Описание

Принцип действия системы основан на преобразовании сопротивления чувствительных элементов (ЧЭ) термоподвески в цифровой код при помощи управляющего модуля и дальнейшей передачи его по шине связи к вторичному прибору.

Система измерения температуры DuoLine STAR medium состоит из термоподвесок, подключенных к шине передачи цифровых сигналов, и вторичного измерительно-управляющего блока.

Вторичный блок при помощи преобразователя интерфейса осуществляет вывод данных на экран и на принтер, в результате чего осуществляется контроль над температурным режимом хранящегося зерна.

Термоподвески выполнены в виде армированного кабеля с ЧЭ в пластиковой оболочке (HD-PE). Чувствительные элементы термоподвески представляют собой термисторы (R25°c = 5 кОм), соединенные в соответствии с цветовой схемой проводов с управляющим модулем в металлическом корпусе по 2-х проводной схеме. Датчики размещены по всей длине кабеля на расстоянии 4 м друг от друга.

Фотографии общего вида компонентов системы приведены на рисунках 1-2:

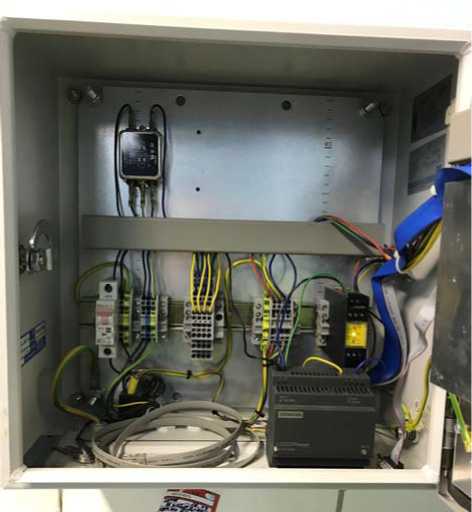

Рисунок 1 - Общий вид измерительно-управляющего блока системы

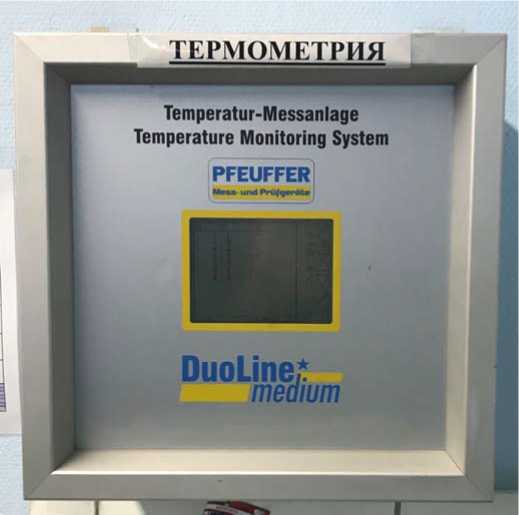

Рисунок 2 - Общий вид термоподвесок

Пломбирование системы не предусмотрено.

Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы приведены в таблице 1.

Таблица 1

Программное обеспечение

Программное обеспечение (ПО) системы является встроенным и метрологически значимым. Данное ПО было установлено в измерительный блок системы на заводе-изготовителе во время производственного цикла. Конструкция измерительно-управляющего блока исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 2 - Идентификационные данные внутреннего ПО

Технические характеристики

Основные метрологические и технические характеристики системы измерений температуры DuoLine STAR medium приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и монтажу системы методом штемпелевания, а также на корпус измерительного блока системы с помощью наклейки.

Комплектность

Таблица 4

Поверка

осуществляется по документу МП 207-009-2018 «Система измерения температуры DuoLine STAR medium. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.02.2018 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);

Термометры лабораторные электронные LTA (Регистрационный № 69551-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы-изготовителя.
