Газоанализаторы портативные ALTAIR 4XR
| Номер в ГРСИ РФ: | 71431-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Mine Safety Appliances Company", США |
Газоанализаторы портативные ALT AIR 4XR предназначены для измерения довзрыво-опасных концентраций горючих газов, объемной доли кислорода, объемной доли или массовой концентрации сероводорода в воздухе рабочей зоны, а также объемной доли или массовой концентрации вредных газов (оксид углерода, диоксид азота, диоксид серы и сероводород) в газовых средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71431-18 |
| Наименование | Газоанализаторы портативные |
| Модель | ALTAIR 4XR |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 07.06.2023 |
Производитель / Заявитель
Фирма "Mine Safety Appliances Company", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 17643 |
| Найдено поверителей | 111 |
| Успешных поверок (СИ пригодно) | 17238 (98%) |
| Неуспешных поверок (СИ непригодно) | 405 (2%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 71431-18: Описание типа СИ | Скачать | 365.5 КБ | |
| 71431-18: Методика поверки МП-242-2192-2017 | Скачать | 692 КБ |
Описание типа
Назначение
Газоанализаторы портативные ALTAIR 4XR предназначены для измерений довзрыво-опасных концентраций горючих газов, объемной доли кислорода, объемной доли или массовой концентрации сероводорода в воздухе рабочей зоны, а также объемной доли или массовой концентрации вредных газов (оксид углерода, диоксид азота, диоксид серы и сероводород) в газовых средах.
Описание
Принцип измерений газоанализаторов портативных ALTAIR 4XR (далее - газоанализаторы):
- по каналу горючих газов - термокаталитический;
- по каналу объемной доли кислорода, объемной доли или массовой концентрации оксида углерода, диоксида азота, диоксида серы и сероводорода - электрохимический.
Способ отбора пробы - диффузионный или принудительный при наличии побудителя расхода “ALTAIR pump probe” в комплекте поставки.
Газоанализаторы являются портативными автоматическими многоканальными приборами непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезиненном корпусе (черного цвета или белого фосфоресцирующего). На корпусе может быть закреплена клипса для крепления на ремень, одежду и пр.
В составе газоанализатора используются датчики XCell:
- термокаталитические EX, EX-H или EX-M;
- электрохимические O2, CO/H2S, CO/H2S-LC, SO2/H2S-LC, CO/NO2, CO-H2/H2S.
Газоанализаторы могут комплектоваться максимум 3 датчиками для измерения до 4 определяемых компонентов: термокаталитическим на горючие газы, электрохимическими на вредные газы и кислород.
Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов (выбор единиц измерения по каналу вредных газов: массовая концентрация, мг/м3, или объемная доля, млн-1, осуществляется в режиме установки прибора и/или при заказе);
- текущего времени;
- уровня заряда аккумуляторной батареи;
- меню пользователя;
- знака ’Ч", подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч.;
- предупреждения об окончании срока службы сенсоров, информации о неисправностях, срабатывании функции «Motion Alert» и пр.;
- информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала;
- информацию о срабатывании сигнализации по тревогам по усредненным измеренным значениям содержания вредных газов за 15 мин (STEL) и за 8 ч (TWA);
- символ активности беспроводного соединения Bluetooth.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в воздухе;
- срабатывание сигнализации по двум порогам для каждого измерительного канала звуковым сигналом, светодиодным индикатором и вибрационным сигналом тревоги, а также отображением на дисплее символов, обозначающих пороги срабатывания;
- обеспечивают сигнализацию по усредненным измеренным значениям содержания вредных газов за период 15 мин (STEL) и 8 ч (TWA);
- «MotionAlert», оповещающей о неподвижности оператора;
- «InstantAlert», позволяющей пользователю подать сигнал тревоги вручную;
- хранение измерительной информации (не менее 500 событий, более 50 ч регистрации -в зависимости от выбранного интервала записи);
- обмен данными с устройствами, поддерживающими беспроводной стандарт связи Bluetooth (смартфоны, ноутбуки и пр.);
- обмен данными с персональным компьютером с автономным ПО “MSA Link” посредством инфракрасного порта.
Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации в режиме установок прибора или с помощью программного обеспечения «MSA Link» для персонального компьютера.
Электрическое питание газоанализатора осуществляется от встроенной литиево-полимерной аккумуляторной батареи.
Универсальный электрический ручной аспиратор «ALTAIR Pump Probe», предназначенный для принудительного дистанционного отбора пробы газа, в том числе с использованием пробоотборных шлангов длиной в 3, 8 или 15 м.
Общий вид газоанализаторов представлен на рисунке 1.
Схема пломбировки корпуса газоанализаторов от несанкционированного доступа приведена на рисунке 2.

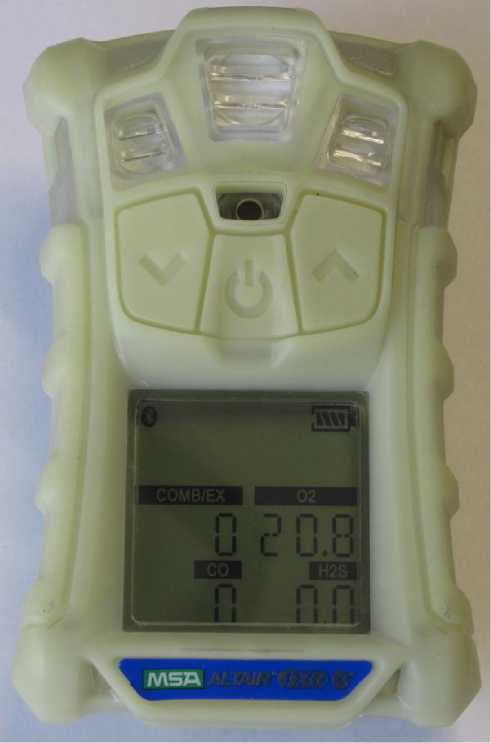

а) версия с фосфоресцирующим корпусом
Рисунок 1 - Газоанализаторы портативные ALTAIR 4XR, общий вид

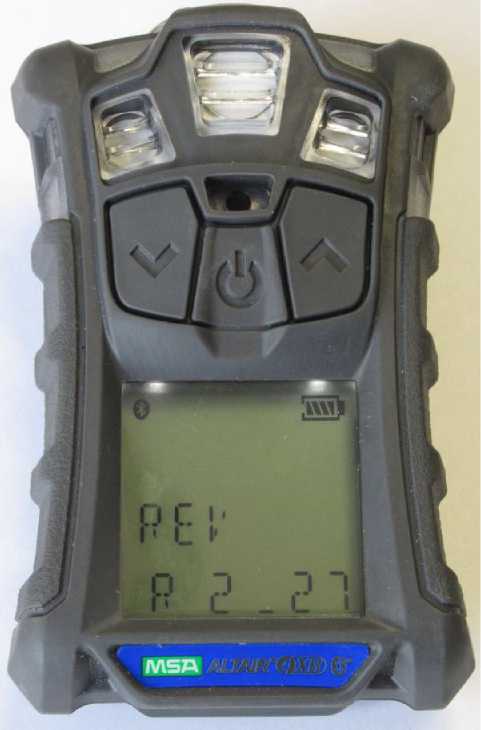

б) версия с обычным корпусом
lm < ОТ В
MSA INNOVATION, LLC
CAANBER4v TWP. PfNNS’rj.tfAVA USA 16066
EA3C RJ C US W 8 00100*19 F''°a“c’ ” u*'
gwinise®
I So «рчвопмя> мнвопримчмпмщ»е’ся >1 |Жю«1ПЬ« 4>n6n.4AtM«nau74 11.ЙЫМ g>i>'-»w |

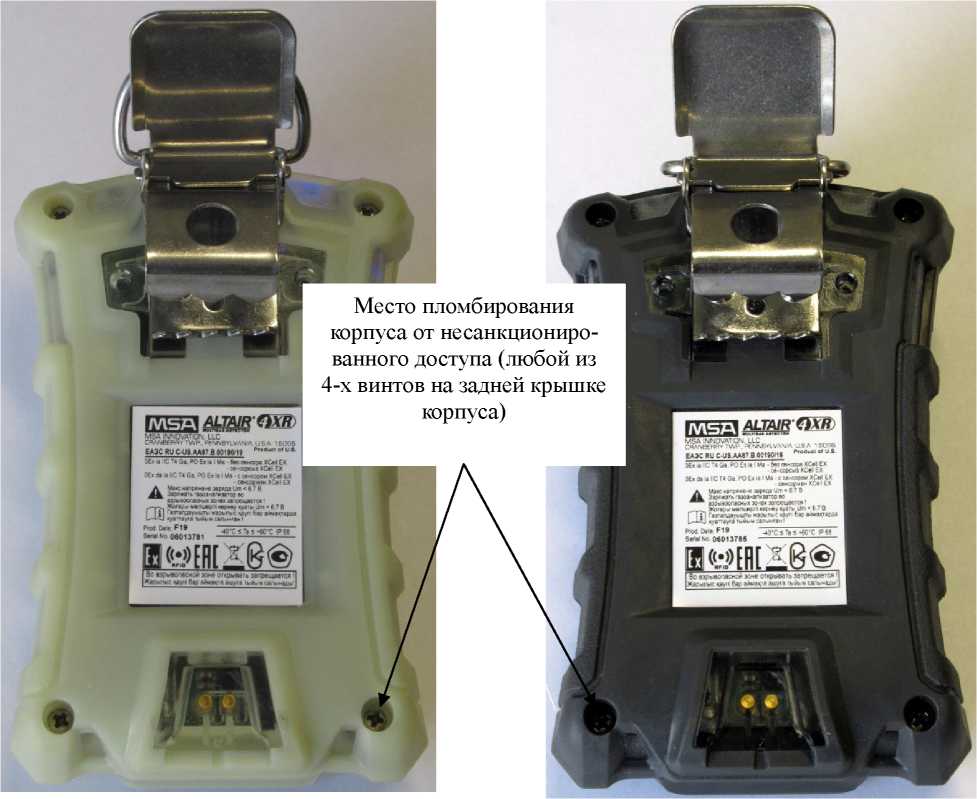

Место пломбирования корпуса от несанкционированного доступа (любой из 4-х винтов на задней крышке корпуса)
MSA INNOVATION. LLCv ,
а) версия с фосфоресцирующим корпусом
б) версия с обычным корпусом
Рисунок 2 - Схема пломбировки корпуса газоанализаторов от несанкционированного доступа
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное программное обеспечение выполняет следующие основные функции :
- прием и обработку измерительной информации;
- диагностику аппаратной и программной частей газоанализатора;
- хранение результатов измерений;
- ведение и хранение журнала событий;
- обмен информацией с устройствами, поддерживающими беспроводной стандарт связи Bluetooth;
- обмен данными с персональным компьютером с автономным ПО “MSA Link” посредством инфракрасного порта.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на дисплей номера версии встроенного ПО и ПО модуля беспроводной связи Bluetooth. Также возможна идентификация встроенного ПО с помощью автономного ПО «MSA Link» для персонального компьютера под управлением ОС Windows или приложения ALTAIR CONNECT для мобильных устройств под управлением ОС Android и iOS.
ALTAIR CONNECT обеспечивает отображение результатов измерений в реальном времени, контроль и изменение установок газоанализатора (дублирование функций дисплея и меню газоанализатора).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по
Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО газоанализаторов
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ALTAIR 4XR firmware |
ALTAIR 4XR PCBA |
|
Номер версии (идентификационный номер) ПО |
2.27.0 |
1.05.0 |
|
Другие идентификационные данные (если имеются) |
0xED34 (алгоритм CRC16) |
0x7145 (алгоритм CRC 16) |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики (диапазоны измерений, пределы допускаемой погрешности, предел допускаемого времени установления показаний) газоанализаторов по измерительному каналу горючих газов_____________________________________________________
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной абсолютной погрешности 2) |
Пределы допускаемой абсолютной погрешности 3) |
Предел допускаемого времени установления показаний 4) по уровню 0,9 (To,9), с | |
|
% НКПР 1) |
объемная доля, % | ||||
|
Метан (CH4) |
от 0 до 50 |
от 0 до 2,2 |
±3 % НКПР |
±5 % НКПР |
10 |
|
- |
от 0 до 2,5 |
±0,15 % (об.д.) |
±0,25 % (об.д.) |
10 | |
|
Пропан (C3H8) |
от 0 до 50 |
от 0 до 0,85 |
±5 % НКПР |
±8 % НКПР |
15 |
|
Бутан (C4Hio) |
от 0 до 50 |
от 0 до 0,7 |
±5 % НКПР |
±8 % НКПР |
25 |
|
Пентан (C5H12) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
±8 % НКПР |
25 |
|
Водород (H2) |
от 0 до 50 |
от 0 до 2,0 |
±5 % НКПР |
±8 % НКПР |
10 |
|
Гексан (C6H14)5) |
от 0 до 50 |
от 0 до 0,5 |
±5 % НКПР |
±8 % НКПР |
30 |
|
1) Диапазон показаний довзрывоопасной концентрации от 0 до 100 % НКПР по всем определяемым компонентам кроме метана с диапазоном измерений объемной доли от 0 до 2,5 %. Для метана с диапазоном измерений от 0 до 2,5 % - от 0 до 5 %. Цена наименьшего разряда цифрового индикатора 1 % НКПР в диапазоне показаний от 0 до 100 % НКПР, 0,05 % в диапазоне показаний объемной доли метана от 0 до 5 %. Значения НКПР определяемых компонентов в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 2) В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент. 3) В рабочих условиях эксплуатации в диапазоне температур от -20°C до +60°C, для газовых сред, содержащих только один определяемый компонент. 4) Время установления показаний указано в рабочих условиях эксплуатации без учета транспортного запаздывания в пробоотборном устройстве. 5) Только для газоанализаторов с термокаталитическим датчиком XCell EX-H. | |||||
Таблица 3 - Метрологические характеристики (диапазоны измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний) газоанализаторов по измерительным каналам вредных газов и кислорода с градуировкой в единицах объемной доли
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний 1) по уровню 0,9, To,9, с |
Цена наименьшего разряда цифрового индикатора |
Назначение 2) | |
|
абсолютной |
относительной | ||||||
|
Кислород (O2) |
от 0 до 30 % |
от 0 до 25 % |
±0,7 % (об.д.) |
- |
10 (50) |
0,1 % (об.д.) |
В |
|
Оксид углерода (CO) |
от 0 до 1999 млн-1 |
от 0 до 50 млн-1 включ. св. 50 до 1999 млн-1 |
±5 млн-1 - |
- ±10 % |
15 (60) |
- -1 1 млн |
А |
|
Сероводород (H2S) |
от 0 до 200 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 200 млн-1 |
±2 млн-1 - |
- ±10 % |
15 (15) |
- -1 1 млн |
А |
|
Сероводород (H2S), сенсор LC |
от 0 до 100 млн-1 |
от 0 до о -1 2 млн включ. св. 2 до 100 млн-1 |
±0,2 млн-1 - |
- ±10 % |
15 (15) |
0,1 млн-1 |
К |
|
Диоксид азота (NO2) |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
±1 млн-1 - |
- ±10 % |
20 (20) |
0,1 млн-1 |
А |
|
Диоксид серы (SO2) |
от 0 до 20 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 20 млн-1 |
±1 млн-1 - |
- ±10 % |
20 (100) |
0,1 млн-1 |
А |
1) В нормальных условиях измерений.
Таблица 4 - Метрологические характеристики (диапазоны измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний) газоанализаторов по измерительным каналам вредных газов с градуировкой в единицах массовой концентра-
ции
|
Определяемый компонент |
Диапазон показаний массовой концентрации определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний 2) по уровню 0,9, T0,9, с |
Цена наименьшего разряда цифрового индикатора |
Назначение 3) | |
|
абсолютной |
относительной | ||||||
|
Оксид углерода (CO) |
от 0 до 1999 4) мг/м3 |
от 0 до 60 мг/м3 св. 60 до 1999 мг/м3 |
±6 мг/м3 - |
- ±10 % |
15 (60) |
1 мг/м3 |
А |
|
Сероводород (H2S) |
от 0 до 284 мг/м3 |
от 0 до 30 мг/м3 включ. св. 30 до 284 мг/м3 |
±3 мг/м3 - |
- ±10 % |
15 (15) |
1 мг/м3 |
А |
|
Сероводород (LC H2S) |
от 0 до 99,9 5) мг/м3 |
от 0 до 3 мг/м3 включ. св. 3 до 99,9 мг/м3 |
±0,3 мг/м3 - |
- ±10 % |
15 (15) |
0,1 мг/м3 |
К |
|
Диоксид азота (NO2) |
от 0 до 95,8 мг/м3 |
от 0 до 19 мг/м3 включ. св. 19 до 95,8 мг/м3 |
±1,9 мг/м3 - |
- ±10 % |
20 (20) |
0,1 мг/м3 |
А |
|
Диоксид серы (SO2) |
от 0 до 53,3 мг/м3 |
от 0 до 27 мг/м3 включ. св. 27 до 53,3 мг/м3 |
±2,7 мг/м3 - |
- ±10 % |
20 (100) |
0,1 мг/м3 |
А |
|
1) В нормальных условиях измерений. 2) Предел допускаемого времени установления показаний указан без учета транспортного запаздывания в пробоотборном устройстве для нормальных условий измерений, значения в скобках - в рабочих условиях в диапазоне температур от -40 до -20 oC. 3) В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК). 4) Диапазон показаний массовой концентрации оксида углерода на дисплее газоанализатора ограничен значением 1999 мг/м3, что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 2329 мг/м3. 5) Диапазон показаний массовой концентрации сероводорода на дисплее газоанализатора ограничен значением 99,9 мг/м3, что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 142 мг/м3. | |||||||
Таблица 5 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой суммарной погрешности газоанализатора по измерительному каналу содержания сероводорода с датчиком LC H2S при контроле предельно допустимой концентрации (ПДК) в воздухе рабочей зоны 1) - в диапазоне измерений объемной доли от 0 до 2 млн-1 (массовой концентрации от 0 до 3 мг/м3) |
±0,5 млн-1 (±0,7 мг/м3) |
|
- в диапазоне измерений объемной доли св. 2 до 100 млн-1 (массовой концентрации св. 3 до 99,9 мг/м3) |
±25 % отн. |
|
в условиях эксплуатации: - диапазон температуры окружающего воздуха, oC - диапазон относительной влажности окружающего воздуха, % - диапазон атмосферного давления, кПа - сопутствующие компоненты, не более |
от -20 до +60 от 30 до 80 от 98 до 104,6 0,5-ПДК 2) |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нормальных условий измерений равны, в долях от пределов допускаемой основной погрешности: | |
|
в диапазоне температур от -20 до +60 oC: - измерительный канал горючих газов - измерительный канал оксида углерода, диоксида азота, диоксида серы - измерительный канал сероводорода - измерительный канал кислорода |
±0,5 ±1,0 ±1,5 ±0,5 |
|
в диапазоне температур от -40 до -20 oC в течение не более 0,5 ч 3): - измерительный канал горючих газов - измерительный канал оксида углерода - измерительный канал оксида углерода, стойкого к H2 - измерительные каналы диоксида азота, диоксида серы - измерительный канал сероводорода - измерительный канал сероводород LC - измерительный канал кислорода |
2,0 2,5 1,5 2,0 1,5 2,5 0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации от 5 до 95 %, в долях от пределов допускаемой основной погрешности. |
±1,0 |
|
Время прогрева газоанализатора, мин, не более |
2 |
|
Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более |
±0,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - диапазон атмосферного давления, кПа |
от +15 до +25 от 30 до 80 от 98 до 104,6 |
|
1) В соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.2011 г. 2) ПДК - предельно допускаемая концентрация сопутствующих компонентов, перечень сопутствующих компонентов согласно таблице 3. 3) При условии предварительной выдержки газоанализатора в нормальных условиях измерений в течение не менее 2 ч и полностью заряженной аккумуляторной батареи. | |
Таблица 6 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи, ч, не менее: - при температуре окружающей среды +25 oC - при температуре окружающей среды -40 oC |
24 0,5 |
|
Габаритные размеры газоанализатора, мм, не более: - высота - ширина - длина 1) |
112 76 33 |
|
Масса газоанализатора, кг, не более |
0,224 |
|
Маркировка взрывозащиты 2): - без термокаталитического сенсора X-Cell - c термокаталитическим сенсором X-Cell |
0Ex ia IIC T4 Ga, РО Ex ia 1 MA 0Ex da ia IIC T4 Ga, РО Ex ia 1 MA |
|
Уровень защиты корпуса газоанализатора от проникновения твердых предметов и воды по ГОСТ 14254-2015 |
IP 68 |
|
Средняя наработка на отказ, ч |
20 000 |
|
Гарантийный срок службы газоанализатора, кроме сенсора XCell EX-H, лет Гарантийный срок службы для сенсора XCell EX-H |
4 1 |
|
Условия эксплуатации: - диапазон температур окружающей среды, оС: основной расширенный (не более 0,5 ч) - диапазон относительной влажности воздуха (без конденсации), % - диапазон атмосферного давления, кПа |
от -20 до +60 от -40 до -20 от 15 до 90 от 80 до 120 |
|
1) Без учета размера клипсы для крепления на ремень и одежду. 2) В соответствии с требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-12013, ГОСТ 31610.11-2014 (IEC 60079-11:2011). | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и на заднюю панель газоанализатора в виде наклейки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Газоанализатор портативный |
ALTAIR 4XR |
1 |
|
Калибровочный адаптер |
- |
1 |
|
Зарядное устройство (блок питания, станция для зарядки) |
- |
* |
|
Руководство по эксплуатации (на электронном носителе) |
- |
1 |
|
Методика поверки (на электронном носителе) |
МП-242-2192-2017 с изменением №1 |
1 |
|
Описание типа средств измерений (на электронном носителе) |
- |
1 |
Продолжение таблицы 7
|
Наименование |
Обозначение |
Количество, шт. |
|
Паспорт |
- |
1 экз. |
|
Краткое руководство по запуску прибора |
- |
1 экз. |
|
Комплект инструментов и принадлежностей |
- |
* |
|
Побудитель расхода |
ALTAIR pump probe |
* |
|
Электронный носитель с автономным программным обеспечением, ИК - порт |
MSA Link |
* |
|
Позиции, отмеченные знаком "*", поставляются по отдельному заказу | ||
Поверка
осуществляется по документу МП-242-2192-2017 «ГСИ. Газоанализаторы портативные ALTAIR 4XR. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06.12.2019 г.
Основные средства поверки:
- стандартные образцы газовых смесей состава метан - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10540-2014), бутан - воздух (ГСО 10540-2014), пентан - воздух (ГСО 10540-2014), водород - воздух (ГСО 10541-2014), гексан - воздух (ГСО 10540-2014), кислород - азот (ГСО 10532-2014), оксид углерода - воздух (ГСО 10531-2014), сероводород - воздух (ГСО 10537-2014), диоксид азота - азот (ГСО 10546-2014), диоксид серы - воздух (ГСО 10537-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны
Техническая документация фирмы «MSA Innovation, LLC», США
Другие Газоанализаторы
