Счетчики электрической энергии однофазные многофункциональные КВАНТ ST 1000-9
| Номер в ГРСИ РФ: | 71483-18 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО Завод "Промприбор", г.Владимир |
Счетчики электрической энергии однофазные многофункциональные КВАНТ ST 1000-9 (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71483-18 |
| Действует | по 07.06.2028 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные |
| Модель | КВАНТ ST 1000-9 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 691e4857-bb71-cb8e-1c5e-720a03606ee7 |
Производитель / Заявитель
Общество с ограниченной ответственностью Завод «Промприбор» (ООО Завод «Промприбор»), г. Владимир
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
357494
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 357491 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
71483-18: Описание типа
2024-71483-18-1.pdf
|
Скачать | 622 КБ | |
|
71483-18: Методика поверки
2024-mp71483-18-1.pdf
|
Скачать | 5.2 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные КВАНТ ST 1000-9 (далее - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты, измерений хода часов, отрицательного и положительного отклонений напряжения.
Описание
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений тока между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il#In», кнопку для ручного переключения режимов индикации «Просмотр».
В составе счетчиков, предназначенных для установки в щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).
В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), до четырех отдельных гальванически развязанных от сети дискретных выходов, до четырех отдельных гальванически развязанных от сети дискретных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения:
|
КВАНТ ST 1000 9 |
- Х |
- 5(60) |
N - 1/2 - Rx P B In On Х U Х E |
-SMA | |||||||||||
|
Наличие разъема SMA для подключения внешней антенны Наличие интерфейса Ethernet Наличие встроенного модема: G3 - встроенный GSM/GPRS модем c поддержкой 3G/4G GT2 - встроенный GPRS/NB-IoT модем с поддержкой GSM/LTE Cat.NB Наличие резервного питания Наличие радио интерфейса: Z - ZigBee F1 - радиоинтерфейс 433 МГц F2 - радиоинтерфейс 868 МГц L1 - радиоинтерфейс LPWAN 433 МГц L2 - радиоинтерфейс LPWAN 868 МГц Наличие дискретного выхода n - количество выходов, если более 1 Наличие дискретного входа n - количество входов, если более 1 Наличие реле управления нагрузкой Наличие интерфейса PLC Наличие интерфейса RS-485: R - Один интерфейс R2 - Два интерфейса Класс точности Активной/Реактивной энергии | |||||||||||||||
|
Измерение тока нейтрали | |||||||||||||||
|
Номинальный ток (Максимальный ток) - А Вариант исполнения корпуса: W - Установка на щиток W2 - Установка на щиток, модификация 2 С - установка на опору | |||||||||||||||
1 Наименование
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Счетчики ведут учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы.
Счетчики содержат в энергонезависимой памяти две тарифные программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно
раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно
раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно
раздельно по действующим тарифам на начало суток;
- количества электрической энергии нарастающим итогом суммарно
раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления.
Счетчики дополнительно обеспечивают измерение следующих параметров (контрольные, метрологически ненормированные параметры):
- отклонения частоты, длительности и глубины провала напряжения, длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Счетчики соответствую классу S при измерении положительного и отрицательного отклонения напряжения согласно ГОСТ IEC 61000-4-30-2017 (ГОСТ 30804.4.30-2013).
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2 ч 00 мин в последнее воскресенье марта, переход на зимнее время осуществляется в 3 ч 00 мин в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчики обеспечивают фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора с фиксацией значений силы тока и коэффициента мощности перед отключением.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).
Заводской номер наносится на корпус любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера и индикаторного устройства представлен на рисунках 1-4. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
(«Н> КВАНТ ST 10<X>-9-W-5(80)N-1/1-RB
Место нанесения знака утверждения типа
А*ЗМ0 B»UN «пДОМ» Inpftvar-h
Пломба с нанесением знака поверки
TXD RXD
гм v
ГОСТ Э1И1П2П2
(V) ГОСТ ЗШВ.ИЖТ2
[®гостзшка->иг
ООО Заем «Лр »^фн< ар.
иши rnfflim h i *- Н ♦ГФГТ I | о и« ггв <к»«л
№0111010000023
Место нанесения заводского номера
Рисунок 1 - Общий вид счетчика в исполнении корпуса типа W с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки

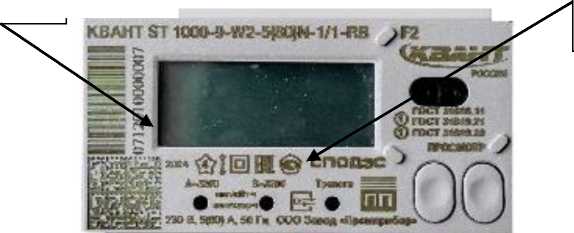

Рисунок 2 - Общий вид счетчика в исполнении корпуса типа W2 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Пломба с нанесением знака поверки

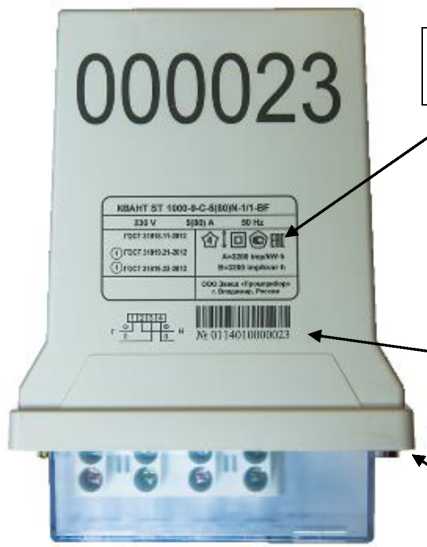

Рисунок 3 - Общий вид счетчика в исполнении корпуса типа C с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

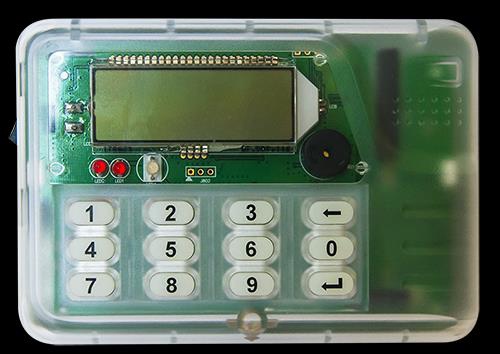

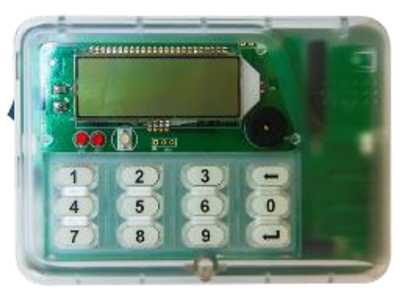

Рисунок 4 - Общий вид индикаторного устройства
Программное обеспечение
Программное обеспечение (далее - ПО) счетчика является встроенным ПО.
Встроенное ПО счетчиков разделено на метрологически значимую и метрологически незначимую части и записывается в счетчик на стадии его производства.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены протоколом передачи данных и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов возможен с тремя уровнями доступа (публичный, чтение, конфигуратор) с устанавливаемыми паролями. Предусмотрено использование шифрования паролей и данных.
Метрологически значимая часть ПО располагается в отдельной области памяти и защищена от изменений контрольной суммой. Возможность прикладного изменения метрологически значимой части ПО исключена.
Счетчики обеспечивают возможность обновления метрологически незначимой части программного обеспечения без воздействия на метрологически значимую часть.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на метрологически значимую часть встроенного ПО счетчиков и измерительную информацию.
Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) для вариантов исполнений |
КВАНТ ST 1000-9-W КВАНТ ST 1000-9-W2 |
КВАНТ ST 1000-9-C |
|
Идентификационное наименование ПО |
ST1000-9-W |
ST1000-9-C |
|
Номер версии (идентификационный номер) ПО |
1.Х1) | |
|
Цифровой идентификатор ПО |
2CBD |
E639 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
|
1) 1 - метрологически значимая неизменяемая часть. X - метрологически незначимая изменяемая часть, может быть представлена целыми числами от 0 до 9. | ||
Технические характеристики
Классы точности по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
|
Символы в условном обозначении |
Класс точности при измерении энергии | |
|
Активной (по ГОСТ 31819.21-2012) |
Реактивной (по ГОСТ 31819.23-2012) | |
|
КВАНТ ST 1000-9-x-x-1-x...x |
1 |
— |
|
КВАНТ ST 1000-9-x-x-1/1-x...x |
1 |
1 |
|
КВАНТ ST 1000-9-x-x-1/2-x...x |
1 |
2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
|
Класс точности счетчика | |||
|
1 ГОСТ 31819.21-2012 |
1 ГОСТ 31819.23-2012 |
2 ГОСТ 31819.23-2012 | |
|
Стартовый ток |
0,004 1б |
0,004 1б |
0,005 1б |
Метрологические и технические характеристики приведены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение Uhom , В |
230 |
|
Базовый ток 1б, А |
5; 10 |
|
Максимальный ток 1макс, А |
50; 60; 80; 100 |
|
Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности |
от 0,051б до 1макс (от 0,75 до 1,2) Uhom 0,8 (емкостная) от 1,0 до 0,5 (индуктивная) |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
50±7,5 |
|
Пределы основной абсолютной погрешности хода часов при штатном электрическом питании и питании от батареи, с/сут |
±0,5 |
|
Пределы основной абсолютной погрешности хода часов при отключенном питании счетчика, с/сут |
±1 |
|
Средний температурный коэффициент хода часов в диапазоне рабочих температур, (с/сут)/°С |
±0,03 |
|
Диапазон измерений положительного отклонения напряжения, % от Uhom |
от 0 до 20 |
|
Диапазон измерений отрицательного отклонения напряжения, % от Uhom |
от 0 до 25 |
|
Пределы допускаемой относительной погрешности измерений положительного и отрицательного отклонения напряжения, % |
±0,4 |
|
Нормальные условия измерений, °С — температура, °С — относительная влажность, % — атмосферное давление, кПа |
от +21 до +25 от 40 до 80 от 96 до 104 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
от 800 до 3200 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
от 800 до 3200 |
|
Количество десятичных знаков отсчетного устройства, не менее |
8 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, ВА (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
30 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не менее |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
24 36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, суток, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток1), не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
93 128 |
|
Количество записей в журнале событий, не менее - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
384 1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для счетчиков только активной энергии - для счетчиков активной и реактивной энергии |
1 2 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP51, IP64 |
|
Наименование характеристики |
Значение |
|
Скорость обмена информацией по интерфейсам, бит/с |
9600 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более Тип корпуса: - W - W2 - C |
200x133x77 150x100x77 240x165x82 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от 40 до 80 от 96 до 104 |
|
Масса, кг, не более |
1,5 |
|
1) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения рассчитывается ио формуле D„. = I,к D, где Лтек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток. | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
320000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный КВАНТ ST 1000-91) |
ВЛСТ 418.00.000 |
1 шт. |
|
Пломба свинцовая2) |
— |
1 - 3 шт. |
|
Леска пломбировочная2) |
— |
1 - 3 шт. |
|
Формуляр3) |
ВЛСТ 418.00.000 ФО |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации4) |
ВЛСТ 418.00.000 РЭ |
1 экз. |
|
Методика поверки4) |
— |
1 экз. |
|
Руководство оператора |
ВЛСТ 418.00.000 РО |
1 экз. |
|
Индикаторное устройство5) |
— |
1 шт. |
|
Кронштейн для крепления на опоре ЛЭП5) |
— |
1 шт. |
|
Упаковка (Потребительская тара) |
— |
1 шт. |
|
Конфигурационное программное обеспечение6) |
— |
1 шт. |
|
1)Исполнение счетчика соответствует заказу. 2) Количество зависит от типа корпуса. 3)Поставляется в бумажном виде. 4)В бумажном виде не поставляется. Доступно на сайте https://www.sicon.ru/. 5)Поставляется только со счетчиками в корпусных исполнениях «С». 6)Доступно на сайте https://www.sicon.ru/. | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации ВЛСТ 418.00.000 РЭ.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, 6.13);
ТУ 422860-418-10485056-17 «Счётчики электрической энергии однофазные многофункциональные КВАНТ ST 1000-9. Технические условия».
Другие Счетчики электроэнергии
