Резервуары вертикальные стальные цилиндрические РВС-10000
| Номер в ГРСИ РФ: | 71555-18 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "РН-Морской терминал Находка", Приморский край, г. Находка |
| 71555-18: Описание типа СИ | Скачать | 170.4 КБ |
Резервуары вертикальные стальные цилиндрические РВС-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71555-18 |
| Наименование | Резервуары вертикальные стальные цилиндрические |
| Модель | РВС-10000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 19 шт. с зав.№ 70, 101, 105 … 107, 109 … 112, 145 … 148, 150, 151, 156 … 159 |
Производитель / Заявитель
ООО "РН-Морской терминал Находка", г.Находка
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 22 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 71555-18: Описание типа СИ | Скачать | 170.4 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-10000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-10000 с заводскими номерами 70, 101, 105, 106, 107, 109, 110, 111, 112, 145, 146, 147, 148, 150, 151, 156, 157, 158, 159 расположены на территории ООО «РН-Морской терминал Находка», г. Находка, Приморского края, ул. Макарова, д.19
Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000 представлен на рисунке 1.

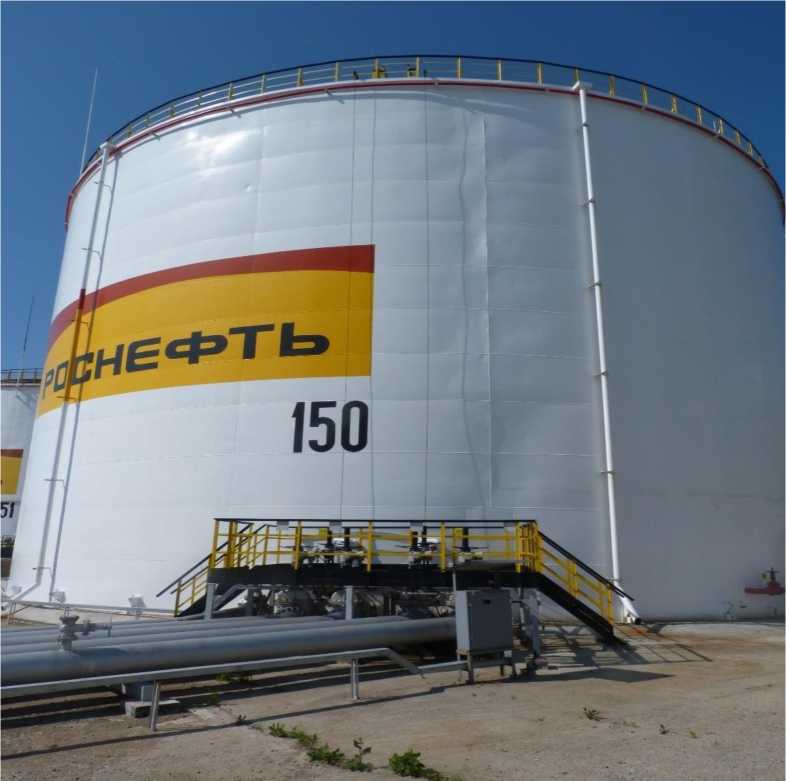

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-10000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-10000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значения |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значения |
|
РВС-10000 | |
|
Условия эксплуатации: - температура окружающего воздуха, 0С - атмосферное давление, кПа |
от -25 до +40 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-10000 |
19 шт. |
|
Паспорт |
- |
19 экз. |
|
Градуировочная таблица |
- |
19 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса Р10У2К, диапазон измерений от 0 до 10,0 м, от 0 до 20,0 м регистрационный номер в Федеральном информационном фонде средств измерений (далее - регистрационный номер) 46391-11;
- рулетка измерительная металлическая 2-го класса точности с грузом, диапазон измерений от 0 до 10,0 м, от 0 до 20,0 м, от 0 до 30,0 м регистрационный номер 46391-11;
- линейка измерительная металлическая, диапазон измерений от 0 до 500 мм, регистрационный номер 20048-05;
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений от 0,6 до 20 мм, регистрационный номер в Федеральном информационном фонде средств измерений 46426-11.;
- термометр лабораторный ТЛ-4, диапазон измерения температуры от 0 до плюс 55 °С, регистрационный номер в Федеральном информационном фонде средств измерений 303-61;
- нивелир оптический ADA Ruber-X32, наименьшее расстояние визирования не более 1,0 м, регистрационный номер 43704-10;
- теодолит оптический RGK TO-15, диапазон измерения вертикальных углов от -55 до 60 °, диапазон измерений горизонтальных углов от 0 до 360 °, регистрационный номер 55446-13;
- штангенциркуль типа ЩЦ-П-500-0,1, диапазон измерений от 0 до 500 мм, регистрационный номер 52058-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ООО «РН-Морской терминал Находка»
