Модули ввода-вывода измерительные серии МКСО (далее - модули) предназначены для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока, сопротивления постоянному току, а также для воспроизведения аналоговых сигналов силы постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру	71586-18
Наименование	Модули ввода-вывода измерительные
Модель	МКСО
Страна-производитель	РОССИЯ
Срок свидетельства (Или заводской номер)	15.06.2023

Производитель / Заявитель

ЗАО "Эмикон", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки	3 года
Зарегистрировано поверок	1
Найдено поверителей	1
Успешных поверок (СИ пригодно)	1 (100%)
Неуспешных поверок (СИ непригодно)	0 (0%)
Актуальность информации	17.11.2024

Поверители

Скачать

	71586-18: Описание типа СИ	Скачать	215.4 КБ
	71586-18: Методика поверки АЛГВ.420609.031 И1	Скачать	539.6 КБ

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Модули ввода-вывода измерительные серии МКСО (далее - модули) предназначены для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока, постоянного напряжения, сопротивления постоянному току, а также для воспроизведения аналоговых сигналов силы постоянного тока.

Описание

Принцип действия модулей основан на аналого-цифровом преобразовании поступающих на их входы сигналов в виде электрического сопротивления, напряжения и силы постоянного электрического тока. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока.

Модули применяются для ввода и/или вывода аналоговых сигналов в АСУ ТП транспортирования и хранения нефти и нефтепродуктов, системах автоматического регулирования давления, АСУ ТП нефтепереработки, автоматизированных системах управления пожаротушением и др. Модули используются в составе блоков ввода-вывода БВВ различных типов и блоков внутришкафного контроля БВК различных типов (далее -блоков) многофункционального контроллера связи с объектом серии МКСО.

Модули работают под управлением блока коммуникационного БК (далее - БК). БК считывает измеренные значения сигналов в виде цифрового кода от модулей ввода аналоговых сигналов, а также осуществляет запись в модули вывода аналоговых сигналов кода, задающего уровень аналогового сигнала на выходе модулей.

Модули имеют модификации, которые представлены в таблице 1. Структура условного обозначения модулей показана ниже:

A i 9 0 4 - 0 2

I—— конструктивное исполнение и диапазон (см. таблицу 1) -------- функциональное назначение (см. таблицу 1)

0,1 - модули общепромышленного исполнения

9 - взрывозащищенные модули i - модули ввода аналоговых сигналов o - модули вывода аналоговых сигналов -------------A - модули ввода-вывода измерительные

Таблица 1. Модификации модулей ввода-вывода измерительных серии МКСО

Модификация модуля	Материал корпуса	Обозначение	Нормированный диапазон входного (выходного) сигнала
Модули ввода аналоговых сигналов
Ai001, Ai001-01	металл	АЛГВ.426431.084(-01)	0 - 20 мА
Ai001-02	пластик	АЛГВ.426431.084-02	0 - 20 мА
Ai004	металл	АЛГВ.426431.085	40 - 90 Ом или 80 - 180 Ом
Ai004-01	пластик	АЛГВ.426431.085-01	40 - 90 Ом или 80 - 180 Ом
Ai004-02	металл	АЛГВ.426431.085-02	25 - 100 Ом или 50 - 200 Ом
Ai004-03	пластик	АЛГВ.426431.085-03	25 - 100 Ом или 50 - 200 Ом
Ai005	металл	АЛГВ.426431.089	0 - 20 мА
Ai005-01	пластик	АЛГВ.426431.089-01	0 - 20 мА
Ai006	металл	АЛГВ.426431.090	0 - 20 мА
Ai006-01	пластик	АЛГВ.426431.090-01	0 - 20 мА
Ai008	металл	АЛГВ.426431.095	0 - 10 В или ± 5 В
Ai008-01	пластик	АЛГВ.426431.095-01	0 - 10 В или ± 5 В
Ai107	металл	АЛГВ.426431.094	0 - 20 мА HART
Ai107-01	пластик	АЛГВ.426431.094-01	0 - 20 мА HART
Ai901	металл	АЛГВ.426431.086	0 - 20 мА
Ai901-01	пластик	АЛГВ.426431.086-01	0 - 20 мА
Ai904	металл	АЛГВ.426431.087	40 - 90 Ом или 80 - 180 Ом
Ai904-01	пластик	АЛГВ.426431.087-01	40 - 90 Ом или 80 - 180 Ом
Ai904-02	металл	АЛГВ.426431.087-02	25 - 100 Ом или 50 - 200 Ом
Ai904-03	пластик	АЛГВ.426431.087-03	25 - 100 Ом или 50 - 200 Ом
Модули вывода аналоговых сигналов
Ao001	металл	АЛГВ.426435.023	0 - 20 мА
Ao001-01	пластик	АЛГВ.426435.023-01	0 - 20 мА
Ao002	металл	АЛГВ.426435.025	0 - 20 мА
Ao002-01	пластик	АЛГВ.426435.025-01	0 - 20 мА

В зависимости от модификации модули выполнены либо в виде многослойных печатных плат с закрепленными на них металлическими крышками-экранами, либо в виде тех же печатных плат, установленных в пластиковые корпуса. На лицевой стороне модулей находится металлическая планка, на которую выведены элементы индикации, выключатель питания датчика (при наличии) и винт (или винты) крепления модулей к корпусу блока БВВ или БВК. На задней части модулей находится разъем, с помощью которого модули подключаются к блоку. В левой части разъема располагаются контакты, подключаемые к системной магистрали блока БВВ или БВК, в правой части - контакты объектовых цепей, которые выводятся на клеммники блока. В один блок БВВ или БВК может быть установлено до 16 модулей.

Общий вид модулей с металлическим и пластиковым корпусом представлен на рисунках 1 и 2 соответственно. Общий вид модулей в составе блока БВВ представлен на рисунке 3.

Место нанесения заводского номера

Место нанесения знака утверждения типа

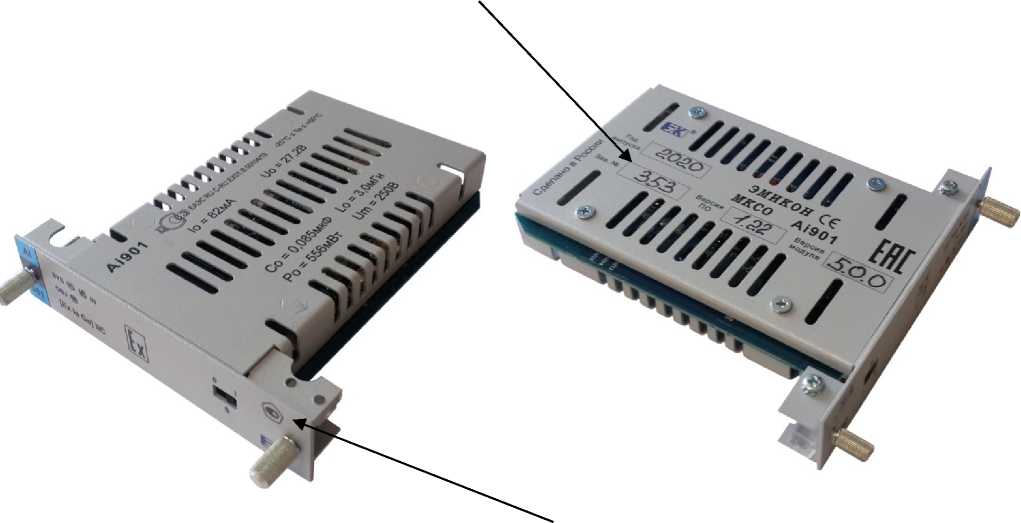

Рисунок 1 - Общий вид модулей с металлическим корпусом

Место нанесения заводского номера

Место нанесения знака утверждения типа

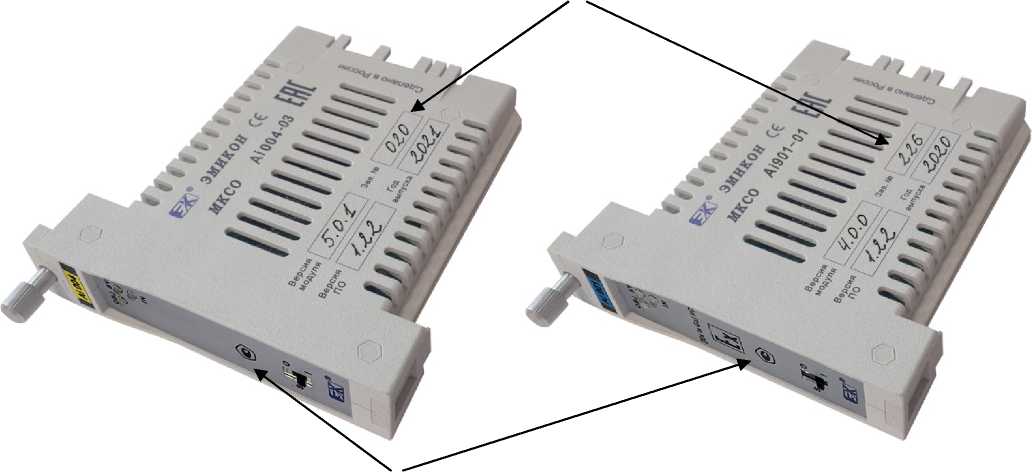

Рисунок 2 - Общий вид модулей с пластиковым корпусом

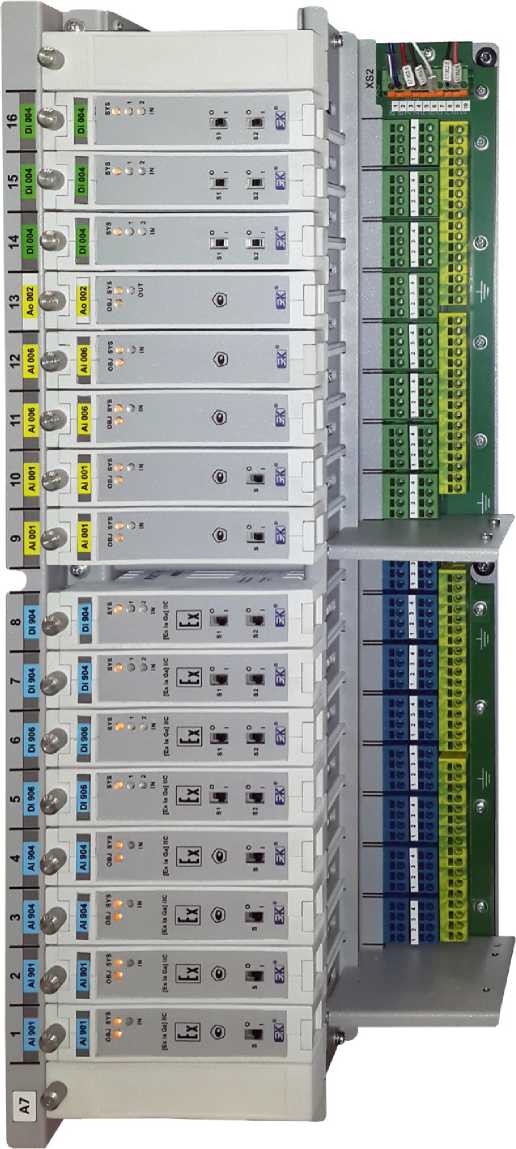

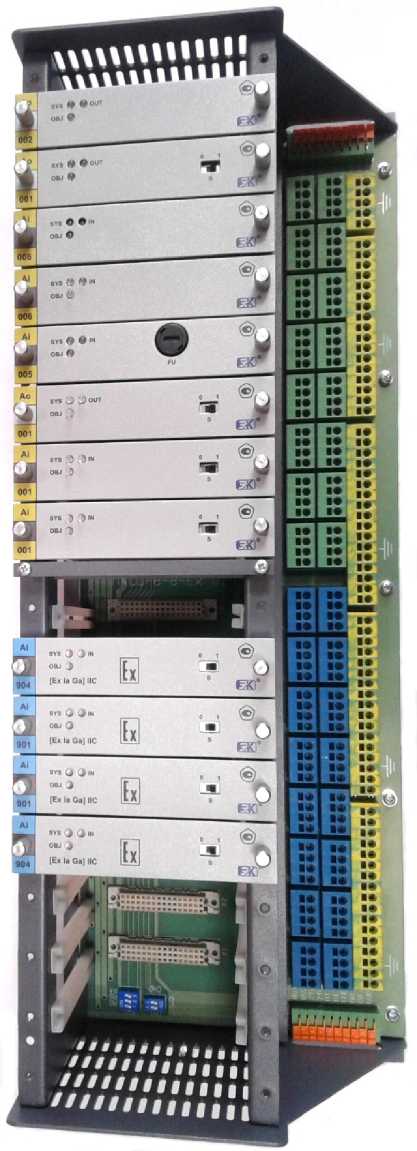

Рисунок 3 - Общий вид модулей в составе блока БВВ

Пломбирование модулей не предусмотрено. Нанесение знака поверки на модули не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится нестираемым маркером на стенку корпуса, как показано на рисунках 1 и 2. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.

Программное обеспечение

Программное обеспечение (ПО) модулей функционально разделено на две группы -встроенное программное обеспечение (ВПО) и сервисное программное обеспечение (СПО), устанавливаемое на персональный компьютер.

Структура ВПО функционально состоит из исполняемой части и областей констант. Область констант содержит:

- идентификационные данные (тип модуля, его серийный номер, аппаратная версия и версия ВПО);

- настроечные данные (калибровочные коэффициенты);

- данные конфигурации (технологические уставки границ достоверности, постоянные фильтрации и т. д.).

Исполняемая часть ВПО состоит из программы-загрузчика и основной управляющей программы (приложения). Программа-загрузчик обеспечивает запуск приложения по команде с верхнего уровня. Приложение обеспечивает сбор, обработку, хранение и обмен измерительными данными с устройствами верхнего уровня, а также формирование выходных сигналов в модулях вывода.

ВПО, за исключением данных конфигурации, устанавливается в энергонезависимую память модулей в производственном цикле на предприятии-изготовителе и недоступно для изменения в процессе эксплуатации. Данные конфигурации формируются при создании проекта конфигурации либо при помощи СПО и загружаются в оперативную память модулей.

Метрологические характеристики модулей нормированы с учетом влияния программного обеспечения. Текущие значения идентификационных признаков конкретного экземпляра модуля определяются при выпуске, заносятся в паспорт модуля и подтверждаются в процессе первичной и периодической поверки.

СПО «Пакет прикладных программ тестирования модулей МКСО» используется на предприятии-изготовителе при выпуске модулей, а также при проведении пусконаладочных работ и конечному пользователю не поставляется.

СПО позволяет выполнять:

- формирование и запись в модули данных конфигурации;

- отображение считанного из модулей ввода кода, который является результатом измерений в каналах ввода аналоговых сигналов;

- переключение диапазонов входного сигнала модификаций модулей Ai004(-xx), Ai008(-xx) и Ai904(-xx);

- запись в модули вывода кода, задающего уровень аналогового сигнала в каналах вывода;

- запись и отображение считанных из модулей идентификационных данных;

- отображение настроек и параметров качества связи;

- программную настройку модулей ввода при помощи калибровочных коэффициентов с записью калибровочных коэффициентов в энергонезависимую память.

СПО не дает доступа к исполняемой части ВПО модулей и не позволяет вносить в нее изменения.

К метрологически значимому ПО относятся настроечные данные (калибровочные коэффициенты) и приложение. Остальные структуры ВПО, а также СПО являются метрологически незначимыми.

Идентификационные данные метрологически значимого ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Ai001	о о	Ai005	о о о	ОО о о	Ai107	Ai901	Ai904	Ao001	Ao002
Номер версии (идентификационный номер ПО)	l.XX(.Y)*, не ниже 1.14	l.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14	1.XX(.Y)*, не ниже 1.14
Цифровой идентификатор ПО	CRC-32
Примечание: * - номер версии метрологической значимой части ВПО модулей определяют одной цифрой, в качестве букв «X» и «Y» могут использоваться любые символы. Символ «Y» обозначает номер релиза и может отсутствовать в идентификационном номере ПО

Программная защита метрологически значимой части ВПО и результатов измерений реализована на основе системы паролей и идентификации контрольных сумм приложения и калибровочных коэффициентов. Доступ к метрологически значимой части ВПО силами эксплуатирующего персонала невозможен. В случае изменения ВПО силами предприятия-изготовителя (например, после ремонта), модуль подлежит первичной поверке перед вводом в эксплуатацию.

Уровень защиты ПО модулей «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
модули ввода аналоговых сигналов
Ai001, Ai001-01, Ai001-02
Сигналы на входе (внешний или внутренний источник питания), 1 канал, мА	от 0 до 20
Сигналы на выходе, единиц кода	от 0 до 13653
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,05
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,025

Наименование характеристики	Значение
Ai004, Ai004-02, Ai004-01, Ai004-03
Сигналы на входе, 1 канал, Ом (Ai004 и Ai004-01)	от 40 до 90; от 80 до 180
Сигналы на входе, 1 канал, Ом (Ai004-02 и Ai004-03)	от 25 до 100; от 50 до 200
Сигналы на выходе, единиц кода	от 0 до 16000
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,1
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,05
Ai005, Ai005-01
Сигналы на входе, (внешний источник питания) 1 канал, мА	от 0 до 20
Сигналы на выходе, единиц кода	от 0 до 213
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±1,6
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,8
Ai006, Ai006-01
Сигналы на входе, (внутренний источник питания), 1 канал, мА	от 0 до 20
Сигналы на выходе, 1 канал, единиц кода, мА (копия входа)	от 0 до 16000 от 0 до 20
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования входного канала, %	±0,05
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования выходного канала, %	±0,1
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, входного канала, %/10 °С	±0,025
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, выходного канала, %/10 °С	±0,05
Ai008, Ai008-01
Сигналы на входе, (внешний источник питания) 1 канал, В	от 0 до 10 от -5 до +5
Сигналы на выходе, единиц кода	от 0 до 16383
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,1
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,05

Наименование характеристики	Значение
Ai107, Ai 107-01
Сигналы на входе (внешний или внутренний источник питания), 1 канал, мА	от 0 до 20
Сигналы на выходе, единиц кода	от 0 до 13653
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,05
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,025
Ai901, Ai901-01
Сигналы на входе (внешний или внутренний источник питания), 1 канал, мА	от 0 до 20
Сигналы на выходе, единиц кода	от 0 до 13653
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,05
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,025
Ai904, Ai904-02, Ai904-01, Ai904-03
Сигналы на входе, 1 канал, Ом (Ai904 и Ai904-01)	от 40 до 90; от 80 до 180
Сигналы на входе, 1 канал, Ом (Ai904-02 и Ai904-03)	от 25 до 100; от 50 до 200
Сигналы на выходе, единиц кода	от 0 до 16000
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,1
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,05
модули вывода аналоговых сигналов
Ao001, Ao001-01
Сигналы на входе, единиц кода	от 0 до 4000
Сигналы на выходе, (внешний или внутренний источник питания), 1 канал, мА	от 0 до 20
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,075
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,035

Окончание таблицы 3

Ao002, Ao002-01
Сигналы на входе, единиц кода	от 0 до 4000
Сигналы на выходе, (внутренний источник питания), 2 идентичных канала, (дублированный выход), мА	от 0 до 20
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, %	±0,1
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С	±0,05

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия применения: -температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа	от +21 до +25 85 от 84 до 107
Рабочие условия применения -температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа	от -25 до + 60 85 от 84 до 107
Параметры электрического питания: - напряжение постоянного тока, В	от 19 до 27
Габаритные размеры модулей (высотахширинахдлина), мм, не более модификации Ai001, Ai001-01, Ai004, Ai004-02, Ai005, Ai006, Ai008, Ai107, Ai901, Ai904, Ai904-02, Ao001, Ao002 модификации Ai001-02, Ai004-01, Ai004-03, Ai005-01, Ai006-01, Ai008-01, Ai107-01, Ai901-01, Ai904-01, Ai904-03, Ao001-01, Ao002-01	140х23х105 134x23,5x110
Масса модуля, кг, не более	0,2
Средняя наработка на отказ То, ч, не менее	100000

Знак утверждения типа

на лицевые планки модулей методом наклейки или трафаретной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модули ввода-вывода измерительные серии МКСО, в т. ч.: модули ввода аналоговых сигналов Ai001(-xx) (по заказу); модули ввода аналоговых сигналов Ai004(-xx) (по заказу); модули ввода аналоговых сигналов Ai005(-xx) (по заказу); модули ввода аналоговых сигналов Ai006(-xx) (по заказу); модули ввода аналоговых сигналов Ai008(-xx) (по заказу); модули ввода аналоговых сигналов Ai107(-xx) (по заказу); модули ввода аналоговых сигналов Ai901(-xx) (по заказу); модули ввода аналоговых сигналов Ai904(-xx) (по заказу); модули вывода аналоговых сигналов Ao001(-xx) (по заказу); модули вывода аналоговых сигналов Ao002(-xx) (по заказу)	АЛГВ.426431.084(-хх) АЛГВ.426431.085(-хх) АЛГВ.426431.089(-хх) АЛГВ.426431.090(-хх) АЛГВ.426431.095(-хх) АЛГВ.426431.094(-хх) АЛГВ.426431.086(-хх) АЛГВ.426431.087(-хх) АЛГВ.426435.023(-хх) АЛГВ.426435.025(-хх)	количество в соответствии с заказом
Паспорт	АЛГВ.42643Х.ХХХ(-ХХ) ПС	количество в соответствии с заказом
Комплект эксплуатационной документации на электронном носителе*: Руководство по эксплуатации	АЛГВ.42643Х.ХХХ РЭ	1 экз.
Упаковка	-	1 шт.
Примечание: * - поставляется по отдельному требованию, в соответствии с условиями договора поставки

Сведения о методах измерений

приведены в разделе 1.3.1 «Принцип работы» Руководства по эксплуатации АЛГВ.42643Х.ХХХ РЭ на модули.

Нормативные документы

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140’16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

АЛГВ.420609.031 ТУ Модули ввода-вывода измерительные серии МКСО.

Технические условия.

Смотрите также

71587-18

INCU II Анализаторы инкубаторов

Фирма "Fluke Corporation", США

Анализаторы инкубаторов INCU II предназначены для измерений параметров окружающей среды (температуры, влажности, скорости потока воздуха и уровня звука) детских инкубаторов, транспортировочных инкубаторов и инфракрасных обогревателей.

Подробнее

Навигационная аппаратура потребителей ГНСС STONEX S4II

71588-18

STONEX S4II Навигационная аппаратура потребителей ГНСС

Фирма "Stonex Srl.", Италия

Навигационная аппаратура потребителей ГНСС STONEX S4II (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканий, в системе геодезического мониторинга, а так...

Подробнее

Комплекс акустический измерительно-управляющий ACQUA

71589-18

ACQUA Комплекс акустический измерительно-управляющий

Компания "HEAD acoustics GmbH", Германия

Комплекс акустический измерительно-управляющий «ACQUA» (далее - комплекс) предназначен для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.

Подробнее

71590-18

2271A Калибраторы давления

Фирма "FLUKE Calibration", США

Калибраторы давления 2271A (далее - калибраторы) предназначены для измерений абсолютного и избыточного давления жидкости и газа, в том числе разряжения газообразных сред, а так же электрического тока и напряжения.

Подробнее

Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-66

71591-18

СИСТ-66 Система измерительная для стендовых испытаний узлов и агрегатов вертолетов

ООО "ПКЦ Системы ТРИАЛ", г.Москва

Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-66 (далее - система) предназначена для измерений коэффициента рассогласования тензомоста, угла, температуры, частоты переменного тока, а также для регистрации и отображен...

Подробнее
