Модули ввода аналоговых сигналов восьмиканальные ADC8S
| Номер в ГРСИ РФ: | 71652-18 |
|---|---|
| Производитель / заявитель: | ООО "Сектор", г.С.-Петербург |
Модули ввода аналоговых сигналов восьмиканальные ADC8S (далее - модуль) предназначены для измерения параметров аналоговых сигналов: напряжения постоянного и переменного тока, частоты переменного тока, параметров кодовых сигналов переменного тока и интервалов времени в диагностических системах железнодорожной автоматики и телемеханики.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71652-18 |
| Наименование | Модули ввода аналоговых сигналов восьмиканальные |
| Модель | ADC8S |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 28.06.2023 |
Производитель / Заявитель
ООО "Сектор", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 7 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71652-18: Описание типа СИ | Скачать | 232.6 КБ | |
| 71652-18: Методика поверки СЕМШ 10.1008МП | Скачать | 2.9 MБ |
Описание типа
Назначение
Модули ввода аналоговых сигналов восьмиканальные ADC8S (далее - модуль) предназначены для измерения параметров аналоговых сигналов: напряжения постоянного и переменного тока, частоты переменного тока, параметров кодовых сигналов переменного тока и интервалов времени в диагностических системах железнодорожной автоматики и телемеханики.
Описание
Принцип действия модуля основан на преобразовании уровня измеряемого напряжения в цифровые коды и последующей их обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессора модуля.
Аналоговые сигналы от источников напряжения поступают на восемь независимых, гальванически изолированных измерительных каналов. Каждый измерительный канал состоит из дифференциального входного устройства и аналого-цифрового преобразователя (АЦП) с последовательным интерфейсом, через который производится обмен с микропроцессором модуля. Аналого-цифровое преобразование на каждом АЦП запускается через промежутки времени, определяемые соответствующей частотой дискретизации. Результат преобразования (цифровой код напряжения) передается в микропроцессор модуля, где производится его обработка и вычисление параметров входного сигнала.
Модуль включает в себя программно-аппаратные средства, которые с помощью встроенного программного обеспечения, защищенного от несанкционированного доступа, обеспечивают измерение поступающих на входы модуля аналоговых сигналов и передачу полученных результатов по последовательному порту RS-485 по команде запроса.
Управление режимом измерения проводится от внешнего источника, например, персонального компьютера (ПК), формирующего сигналы управления. Каналом взаимодействия с внешним источником является последовательный гальванически изолированный порт RS-485.
Шестиразрядный двоичный адрес модуля, предназначенный для обмена данными через порт RS-485, задается внешними соединениями.
На лицевой панели модуль расположены два световые индикаторы: «ПИТАНИЕ» и «РАБОТА» и тумблер включения/выключения питания 24 В.
Модуль обеспечивает работу в круглосуточном режиме.
Модули в соответствии с комплектом поставки могут поставляться в двух вариантах:
- для установки в приборном многоместном каркасе СЕМШ10.1008.00.00;
- с установкой в одноместном каркасе СЕМШ10.1108.00.00.
Внешний вид модулей и места нанесения знака утверждения типа и знака поверки представлены на рисунках 1, 2.
Пломбирование модулей не предусмотрено.
Место нанесения знака поверки
Рисунок 1 - Внешний вид модуля СЕМШ10.1008.00.00

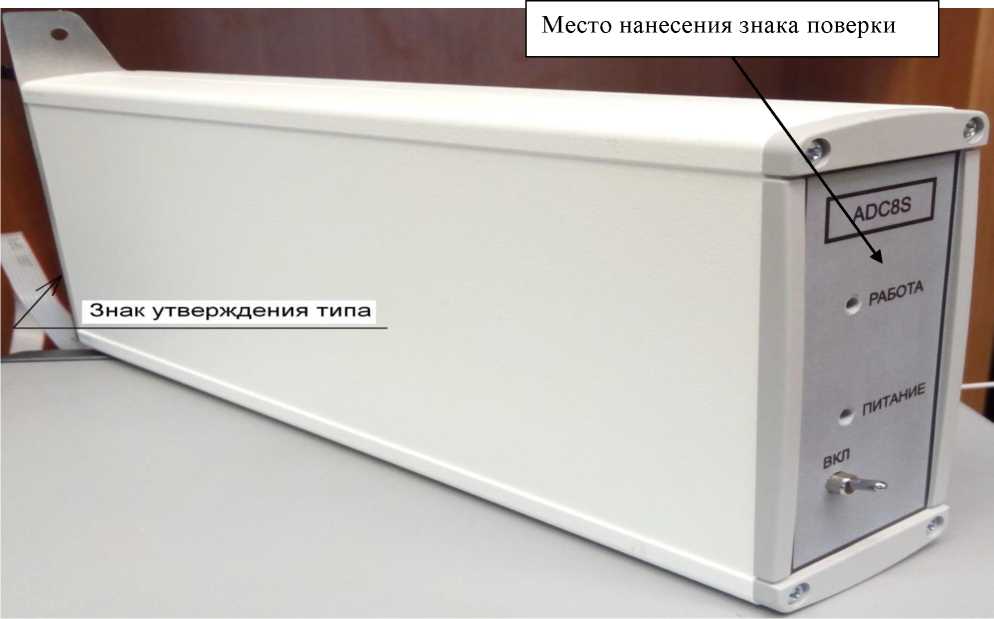

Рисунок 2 - Внешний вид модуля СЕМШ10.1108.00.00
Программное обеспечение
Встроенное программное обеспечение (ПО) ADC8S предназначено для сбора и обработки входных сигналов, реализации алгоритмов вычисления и организации управления и взаимодействия с внешними системами. Автономное ПО предназначено для организации автоматической поверки модуля.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование встроенного ПО |
ADC8S |
|
Номер версии (идентификационный номер) встроенного ПО |
5.40.243 |
|
Цифровой идентификатор встроенного ПО |
F328 |
|
Наименование автономного ПО |
Метрология ADC8S |
|
Номер версии (идентификационный номер) автономного ПО |
2.0.0.1 |
|
Цифровой идентификатор автономного ПО |
- |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Измеряемый параметр |
Диапазоны измерений |
Пределы допускаемой основной относительной погрешности измерений, % | ||||
|
1 |
2 |
3 | ||||
|
Напряжение постоянного тока положительной и отрицательной полярности, В |
от 0,05 до 7,0 |
±1,0 | ||||
|
Среднеквадратическое значение напряжения переменного тока, В: - в диапазоне частот от 10 до 1000 Гц; - при значениях частоты из ряда 25±2, 50±2, 75±2, 125±2, 150±2, 175±3, 225±4, 275±7, 325±7 Гц в селективном режиме измерений; - в импульсе амплитудно-модулированного сигнала в диапазоне от 400 до 1000 Гц частотой модуляции 8 или 12 Гц |
от 0,03 до 5,0 от 0,03 до 5,0 от 0,05 до 5,0 |
±1,5 | ||||
|
Частота переменного тока в диапазоне напряжений от 0,03 до 5 В, Гц |
от 10 до 1000 |
± |
Г г 0,15 + 0,025-1 _ 1 |
Fk Fx |
\1 11 | |
|
Среднеквадратическое значение напряжения переменного тока амплитудно-модулированного сигнала несущей частотой от 400 до 1000 Гц и частотой модуляции 8 или 12 Гц, В |
от 0,05 до 3,5 |
±1,0 | ||||
|
Среднеквадратическое значение напряжения переменного тока амплитудно-модулированного сигнала несущей частотой из ряда от 417 до 428, от 472 до 483, от 572 до 583, от 717 до 728, от 772 до 783 Гц и частотой модуляции 8 или 12 Гц, В: -в селективном режиме измерений; -в импульсе амплитудно-модулированного сигнала |
от 0,05 до 3,5 от 0,05 до 5,0 |
±4,0 ±4,0 | ||||
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Среднеквадратическое значение напряжения переменного тока в импульсе амплитудно-модули-рованного сигнала несущей частотой от 25 до 75 Гц и кодовой импульсной модуляцией длительностью импульсов и пауз от 100 до 1000 мс, В |
от 0,03 до 5,0 |
±2,5 |
|
Длительность импульсов и пауз кодовой импульсной модуляции амплитудно-модулированного сигнала переменного тока в диапазоне напряжений от 0,03 до 5,0 В несущей частотой от 25 до 75 Гц, и в селективном режиме измерений с несущими частотами 25, 50 и 75 Гц, мс |
от 100 до 1000 |
±4,0 |
|
Среднеквадратическое значение напряжения переменного тока в импульсе амплитудно-модули-рованного сигнала несущими частотами 25, 50 или 75 Гц и кодовой импульсной модуляцией с длительностью импульсов и пауз от 100 до 1000 мс в селективном режиме измерений, В |
от 0,03 до 5,0 |
±4,0 |
|
Примечания: 1. Нормальные условия измерений: - температура окружающей среды, °С от +10 до +30 - относительная влажность воздуха, % от 30 до 80 - атмосферное давление, кПа от 84 до 106 2. Дополнительные погрешности измерений, вызванные изменением температуры окружающего воздуха на каждые 10 °C в рабочих условиях эксплуатации, составляют 0,5 от пределов основной погрешности | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Входное сопротивление каждого измерительного канала модуля, МОм, не менее |
0,45 | ||
|
Напряжения питания постоянного тока, В |
от 19,2 до 28,8 | ||
|
Потребляемый ток, мА, не более |
100 | ||
|
Время установления рабочего режима, мин, не более |
1 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха, %, не более; - атмосферное давление, кПа |
от -30 до +50 90 от 84 до 106 | ||
|
Средняя загрузка при круглосуточной работе, ч, не более |
10 | ||
|
Габаритные размеры, мм, не более - модуля СЕМШ10.1008.00 - модуля СЕМШ10.1108.00 |
высота |
ширина |
длина |
|
250 285 |
130 155 |
20 50 | |
|
Масса, кг, не более - модуля СЕМШ10.1008.00 - модуля СЕМШ10.1108.00 |
0,3 0,7 | ||
|
Средняя наработка на отказ, ч, не менее |
50000 | ||
|
Средний срок службы, лет, не менее |
10 | ||
Знак утверждения типа
наносят на лицевую панель модуля методом сеткографии, на титульный лист формуляра и руководства по эксплуатации СЕМШ10.1008РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль ввода аналоговых сигналов восьмиканальный ADC8S |
СЕМШ10.1008.00.00 или СЕМШ10.1108.00.00 |
1 шт.* |
|
Руководство по эксплуатации |
СЕМШ10.1008РЭ |
1 экз.** |
|
Формуляр |
СЕМШ10.1008Ф0 |
1 экз. |
|
Методика поверки |
СЕМШ10.1008МП |
1 экз.** |
|
Упаковка |
В соответствии с КД предприятия- изготовителя |
- |
|
Примечания: * - Количество и вариант исполнения определяется договором (контрактом); * * - Один экземпляр в каждый адрес поставки модуля | ||
Поверка
осуществляется по документу СЕМШ10.1008МП «Модуль ввода аналоговых сигналов восьмиканальный ADC8S. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 23.03.2018 г.
Основные средства поверки:
- калибратор универсальный Н4-11 (регистрационный № 25610-03);
- источник питания постоянного тока Б5-71/4м (регистрационный № 23580-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносят в формуляр СЕМШ10.1008Ф0, при периодической поверке наносится в виде наклейки на лицевую панель прибора.
Сведения о методиках (методах) измерений приведены в эксплутационном документе.
Нормативные документы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2409 Гц
ГОСТ 8.027-2001 ГСИ Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
СЕМШ10.1008 ТУ Модуль ввода аналоговых сигналов восьмиканальный .ADC8S. Технические условия
