Профилемеры многоканальные с навигационной системой
| Номер в ГРСИ РФ: | 71659-18 |
|---|---|
| Производитель / заявитель: | АО "Транснефть - Диаскан", г.Луховицы |
Профилемеры многоканальные с навигационной системой (далее - профилемеры) предназначены для измерений глубины дефекта геометрии трубы выступающего внутрь и координаты дефекта вдоль оси трубы при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 71659-18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Профилемеры многоканальные с навигационной системой | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
10-ПРН.01-00.000 14-ПРН.00-00.000 16-ПРН.01-00.000 22-ПРН.00-00.000 28-ПРН.02-00.000 40-ПРН.01-00.000 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2351 от
30.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | dcd968ab-97ca-e0c4-1891-83a92e34095c | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО «Транснефть - Диаскан», РОССИЯ, 140501, Московская область, г. Луховцы, ул. Куйбышева, д. 7
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 651-24-054 Государственная система обеспечения единства измерений. Профилемеры многоканальные с навигационной системой. Методика поверки
(с 30.10.2025)
МП 019.Д4-18 с изм.№1 Государственная система обеспечения единства измерений. Профилемеры многоканальные с навигационной системой. Методика поверки
(с 23.12.2021 по 30.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 38 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
71659-18: Описание типа
2021-71659-18.pdf
|
Скачать | 827.8 КБ | |
|
71659-18: Методика поверки
2021-mp71659-18.pdf
Файл устарел
|
Скачать | 4.9 MБ | |
|
71659-18: Описание типа
2025-71659-18.pdf
|
Скачать | 287.1 КБ | |
|
71659-18: Методика поверки
МП 651-24-054
2025-mp71659-18.pdf
|
Скачать | 7.4 MБ | |
|
71659-18: Методика поверки
МП 019.Д4-18 с изм.№1
2021-mp71659-18-1.pdf
|
Скачать | 4.9 MБ |
Описание типа
Назначение
Профилемеры многоканальные с навигационной системой (далее - профилемеры) предназначены для измерений глубины дефекта геометрии трубы выступающего внутрь и координаты дефекта вдоль оси трубы при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов.
Описание
Принцип действия профилемеров основан на определении угла отклонения измерительных рычагов, имеющих непосредственный контакт с внутренней стенкой трубопровода через полиуретановые элементы скольжения (накладки). При проходе накладки с бездефектного участка трубы на дефект происходит отклонение рычага, которое регистрируется профилемерами и в дальнейшем интерпретируется как геометрическая величина и координата положения дефекта вдоль оси трубы посредством программного обеспечения. Каждый из измерительных рычагов соединен со своим датчиком углового перемещения и поэтому регистрация геометрических дефектов трубопровода является многоканальной, по одному каналу на каждый рычаг.
Профилемеры являются модульными измерительными приборами неразрушающего контроля. Конструктивно профилемеры состоят:
- в исполнении 10-ПРН.01-00.000: из трансмиттерной, навигационной, батарейной, измерительной и одометрической секции;
- в исполнении 14-ПРН.00-00.000 и 16-ПРН.01-00.000: из батарейной и объединенной в одном корпусе измерительной секции, дополненной трансмиттерным и одометрическим блоками;
- в исполнении 22-ПРН.00-00.000, 28-ПРН.02-00.000, 40-ПРН.01-00.000: из одной секции, объединяющей все вышеперечисленные.
Секция профилеметрии имеет два пояса подпружиненных измерительных рычагов. Пояса рычагов сдвинуты друг относительно друга для обеспечения полного охвата накладками внутренней поверхности трубы при диагностическом обследовании.
К настоящему типу средств измерений относятся профилемеры, указанные в таблице 1:
Таблица 1 - Типоразмеры профилемеров многоканальных
|
Обозначение профилемера |
Заводской номер |
Типоразме |
р (диаметр) |
|
мм |
дюйм | ||
|
10-ПРН.01-00.000 |
305001 2150100 |
273 |
10 |
|
325 |
12 | ||
|
355,6 |
14 API | ||
|
14-ПРН.00-00.000 |
2122790 2141021 |
377 |
14 |
|
406,4 |
16 API | ||
|
16-ПРН.01-00.000 |
305044 207757 2150110 2150628 2150629 |
406,4 |
16 API |
|
426 |
16 | ||
|
457,2 |
18 API | ||
|
508 |
20 API | ||
|
530 |
20 | ||
|
22-ПРН.00-00.000 |
2141050 |
558,8 |
22 API |
|
609,6 |
24 API | ||
|
630 |
24 | ||
|
660,4 |
26 API | ||
|
28-ПРН.02-00.000 |
304001 207970 2150120 2150130 2150635 2150636 |
720 |
28 |
|
762 |
30 API | ||
|
820 |
32 | ||
|
914,4 |
36 API | ||
|
40-ПРН.01-00.000 |
305048 305049 206110 2150637 2150638 |
1020 |
40 |
|
1067 |
42 | ||
|
1220 |
48 |
Профилемеры помимо типоразмера отличаются наличием дополнительного не метрологического оборудования и количеством секций.
Так как каждый профилемер предназначен для диагностики магистральных нефтепроводов и нефтепродуктопроводов нескольких диаметров, для лучшего прохождения изгибов трубопровода имеется комплект сменных секций и манжет разных размеров, которые устанавливаются перед проведением диагностики.
Нанесение знака поверки на средство измерения не предусмотрено.
Заводской номер в виде цифрового обозначения наносится ударным способом на табличку, закреплённую на корпусе секции.
Пломбирование профилемеров не предусмотрено.
Фотографии общего вида профилемеров представлены на рисунках 1-4.

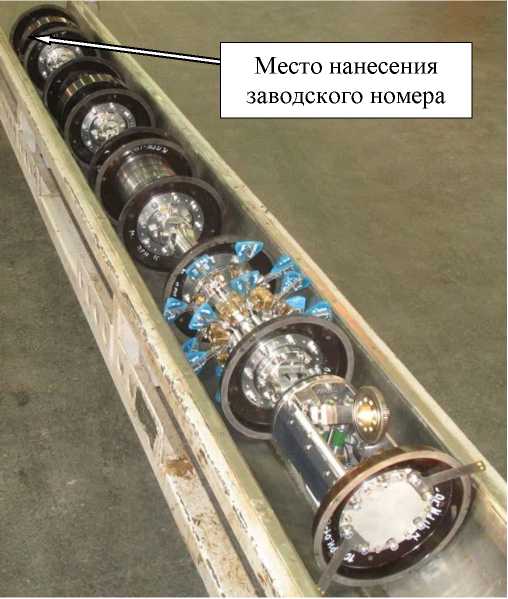

Рисунок 1 - Общий вид профилемера многоканального 10-ПРН.01-00.000
Место нанесения заводского номера

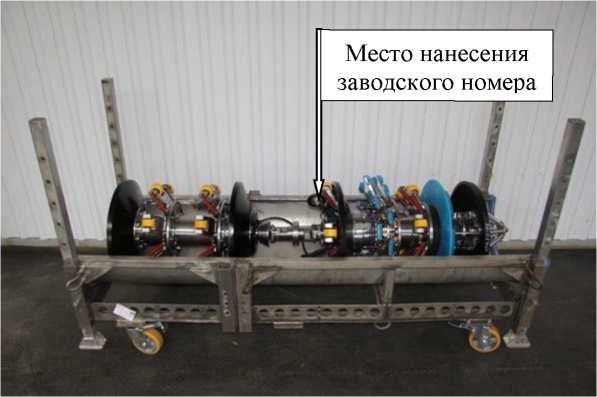

Рисунок 2 - Общий вид профилемера многоканального 14-ПРН.00-00.000
Место нанесения заводского номера
Рисунок 3 - Общий вид профилемера многоканального 16-ПРН.01-00.000
Место нанесения заводского номера для исполнений 28-ПРН.02-00.000 и 40-ПРН.01 -00.000
Место нанесения заводского номера для исполнения 22-ПРН.00-00.000
Рисунок 4 - Общий вид профилемеров многоканальных 22-ПРН.00-00.000, 28-ПРН.02-00.000,
40-ПРН.01-00.000
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав профилемеров, служит для подготовки и настройки оборудования перед пропуском внутритрубного инспекционного прибора по трубопроводу.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Терминал ОПТ |
|
Номер версии (идентификационный номер) ПО |
22.0529.22 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Обозначение модификации |
Заводской номер |
Типоразмер (диаметр) |
Наименование характеристики | ||
|
мм |
дюйм |
Диапазон измеренийглубины дефекта выступающего внутрь, мм |
Диапазон измерений координат дефекта (вдоль оси трубы), мм | ||
|
10-ПРН.01-00.000 |
305001 2150100 |
273 |
10 |
от 4,0 до 40,0 |
от 281,5 до 18000,0 |
|
325 |
12 |
от 4,0 до 43,0 | |||
|
355,6 |
14 API |
от 4,0 до 50,0 | |||
|
14-ПРН.00-00.000 |
2122790 |
377 |
14 |
от 4,0 до 50,0 |
от 247,6 до 18000,0 |
|
406,4 |
16 API |
от 4,0 до 60,0 |
от 281,5 до 18000,0 | ||
|
2141021 |
377 |
14 |
от 4,0 до 50,0 |
от 216,0 до 18000,0 | |
|
406,4 |
16 API |
от 4,0 до 60,0 | |||
|
16-ПРН.01-00.000 |
305044 207757 2150110 2150628 2150629 |
406,4 |
16 API |
от 4,0 до 58,0 |
от 281,5 до 18000,0 |
|
426 |
16 |
от 4,0 до 63,0 | |||
|
457,2 |
18 API |
от 4,0 до 68,0 | |||
|
508 |
20 API |
от 4,0 до 74,0 | |||
|
530 |
20 |
от 4,0 до 75,0 | |||
|
22-ПРН.00-00.000 |
2141050 |
558,8 |
22 API |
от 4,0 до 77,0 |
от 278,0 до 18000,0 |
|
609,6 |
24 API |
от 4,0 до 82,0 | |||
|
630 |
24 |
от 4,0 до 93,0 | |||
|
660,4 |
26 API |
от 4,0 до 88,0 | |||
|
28-ПРН.02-00.000 |
304001 |
720 |
28 |
от 4,0 до 107,0 |
от 422,5 до 18000,0 |
|
762 |
30 API |
от 4,0 до 110,0 | |||
|
820 |
32 |
от 4,0 до 117,0 | |||
|
914,4 |
36 API |
от 4,0 до 130,0 | |||
|
207970 2150120 2150130 2150635 2150636 |
720 |
28 |
от 4,0 до 107,0 |
от 418,0 до 18000,0 | |
|
762 |
30 API |
от 4,0 до 110,0 | |||
|
820 |
32 |
от 4,0 до 117,0 | |||
|
914,4 |
36 API |
от 4,0 до 130,0 | |||
|
40-ПРН.01-00.000 |
305048 305049 206110 2150637 2150638 |
1020 |
40 |
от 4,0 до 153,0 |
от 422,5 до 18000,0 |
|
1067 |
42 |
от 4,0 до 158,0 | |||
|
1220 |
48 |
от 4,0 до 185,0 | |||
|
Пределы допускаемой абсолютной погрешности измерений глубины дефекта выступающего внутрь, мм |
±2 | ||||
|
Пределы допускаемой относительной погрешности измерений координат дефекта (вдоль оси трубы), % |
±0,5 | ||||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Наружный диаметр обследуемого трубопровода, мм |
от 273 до 1220 |
|
Рабочая среда эксплуатации |
нефть, нефтепродукты и неагрессивные жидкости |
|
Максимальное давление в трубопроводе, МПа |
14 |
|
Допускаемая скорость движения профилемера, м/с |
от 0,2 до 4,0 |
|
Допускаемая овальность трубопровода, % от Dh, не более |
6 |
|
Максимальная протяженность участка, обследуемого за один пропуск при средней скорости движения 1 м/с, км |
от 200 до 350 |
|
Температура среды эксплуатации, °С -14-ПРН.00-00.000, 40-ПРН.01-00.000; -10-ПРН.01-00.000, 16-ПРН.01-00.000, 22-ПРН.00-00.000, 28-ПРН.02-00.000 |
от - 15 до + 50 от - 15 до + 60 |
|
Температура хранения, °С |
от 0 до + 35 |
|
Температура транспортирования, °С -40-ПРН.01-00.000; -10-ПРН.01-00.000, 14-ПРН.00-00.000, 16-ПРН.01-00.000, 22-ПРН.00-00.000, 28-ПРН.02-00.000. |
от - 30 до + 50 от - 40 до + 50 |
|
Длина профилемера, мм |
от 3000 до 3200 |
|
Масса профилемера (включая батареи) с ТЗУ, кг |
от 180 до 2500 |
|
Срок службы профилемеров, лет, не менее |
6 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в правом верхнем углу методом печати. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность
Таблица 5 - Комплектность профилемера 10-ПРН.01-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
10-ПРН.01-00.000 |
1 шт. |
|
Комплект сменных частей типоразмера 325 мм |
10-ПРН.01-12.000 |
1 компл. |
|
Комплект сменных частей типоразмера 355,6 мм (14” API) |
10-ПРН.01-13.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
10-ПРН.01-29.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
10-ПРН.01-14.000 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
10-ПРН.01-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
10-ПРН.01-18.000 |
1 компл. |
|
Комплект калибровочный |
10-ПРН.01-31.000 |
1 компл. |
|
Комплект терминала |
6-ПРН.00-60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
Таблица 6 - Комплектность профилемера 14-ПРН.00-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
14-ПРН.00-00.000 |
1 шт. |
|
Комплект сменных частей |
14-ПРН.00-11.000 |
1 компл. |
|
Комплект сменных частей типоразмера 406,4 мм |
14-ПРН.00-13.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
14-ПРН.00-29.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
14-ПРН.00-14.000 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
14-ПРН.00-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
14-ПРН.00-18.000 |
1 компл. |
|
Комплект калибровочный |
14-ПРН.00-31.000 14-ПРН.00-31.300 |
2 компл. |
|
Комплект терминала |
14-ПРН.00-60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
Таблица 7 - Комплектность профилемера 16-ПРН.01-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
16-ПРН.01-00.000 |
1 шт. |
|
Комплект сменных частей типоразмера 406,4 мм (16” API) |
16-ПРН.01-11.000 |
1 компл. |
|
Комплект сменных частей типоразмера 457,2 мм (18” API) |
16-ПРН.01-12.000 |
1 компл. |
|
Комплект сменных частей типоразмера 508 мм (20” API) |
16-ПРН.01-13.000 |
1 компл. |
|
Комплект сменных частей типоразмера 530 мм |
16-ПРН.01-15.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
16-ПРН.01-28.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
16-ПРН.01 -14.000 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
16-ПРН.01-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
16-ПРН.01-18.000 |
1 компл. |
|
Комплект калибровочный |
16-ПРН.01-31.000 |
1 компл. |
|
Комплект терминала |
16-ПРН.01-60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
Таблица 8 - Комплектность профилемера 22-ПРН.00-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
22-ПРН.00-00.000 |
1 шт. |
|
Комплект сменных частей типоразмера 24” API |
22-ПРН.00-11.000 |
1 компл. |
|
Комплект сменных частей типоразмера 24” |
22-ПРН.00-12.000 |
1 компл. |
|
Комплект сменных частей типоразмера 26” API |
22-ПРН.00-13.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
22-ПРН.00-28.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
22-ПРН.00-14.000 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
22-ПРН.00-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
22-ПРН.00-18.000 |
1 компл. |
|
Комплект калибровочный |
22-ПРН.00-31.000 |
1 компл. |
|
Комплект терминала |
22-ПРН.00-60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
Таблица 9 - Комплектность профилемера 28-ПРН.02-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
28-ПРН.02-00.000 |
1 шт. |
|
Комплект сменных частей типоразмера 762 мм (30” API) |
28-ПРН.02-11.000 |
1 компл. |
|
Комплект сменных частей типоразмера 820 мм |
28-ПРН.02-12.000 |
1 компл. |
|
Комплект сменных частей типоразмера 720 мм на блоках |
28-ПРН.02-13.000 |
1 компл. |
|
подвески |
28-ПРН.02-14.000 |
1 компл. |
|
Комплект сменных частей типоразмера 820 мм на блоках |
28-ПРН.02-15.000 |
1 компл. |
|
подвески |
28-ПРН.02-21.000 |
1 компл. |
|
Комплект сменных частей типоразмера 762 мм на блоках |
28-ПРН.02-28.000 |
1 компл. |
|
подвески |
28-ПРН.02-16.000 |
1 шт. |
|
Комплект сменных частей типоразмера 914,4 мм (36” API) |
RU.18024722.00050 |
1 шт. |
|
на блоках подвески |
28-ПРН.02-17.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
28-ПРН.02-18.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
28-ПРН.02-31.000 |
1 компл. |
|
Программа интерпретации данных |
28-ПРН.02-60.000 |
1 компл. |
|
Комплект запасных частей |
- |
1 компл. |
Таблица 10 - Комплектность профилемера 40-ПРН.01-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
40-ПРН.01-00.000 |
1 шт. |
|
Комплект сменных частей типоразмера 42” |
40-ПРН.01-11.000 |
1 компл. |
|
Комплект сменных частей типоразмера 48” |
40-ПРН.01-12.000 |
1 компл. |
|
Комплект сменных частей типоразмера 42” |
40-ПРН.01-13.000 |
1 компл. |
|
Комплект сменных частей типоразмера 48” |
40-ПРН.01-15.000 |
1 компл. |
|
Комплект сменных частей типоразмера 40”, 42” |
40-ПРН.01-16.000 |
1 компл. |
|
Комплект сменных частей типоразмера 42” |
40-ПРН.01-21.000 |
1 компл. |
|
Комплект сменных частей типоразмера 40” |
40-ПРН.01-22.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
40-ПРН.01-28.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
40-ПРН.01-14.000 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
40-ПРН.01-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
40-ПРН.01-18.000 |
1 компл. |
|
Комплект калибровочный |
40-ПРН.01-31.000 |
1 компл. |
|
Комплект терминала |
40-ПРН.01-60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
Сведения о методах измерений
приведены в Руководстве оператора 22.0529-34 Программа «Терминал ОПТ», разделы 8, 10-13.
Нормативные документы
ТУ 4834-095-18024722-2013 Профилемеры многоканальные типа ПРН. Технические условия
Смотрите также
