Комплексы измерительные с фотофиксацией СКАТ-ПП

Номер в ГРСИ РФ: 71703-18
Производитель / заявитель: ЗАО "Ольвия", г.С.-Петербург
Скачать
71703-18: Описание типа СИ Скачать 246.2 КБ
71703-18: Методика поверки БКЮФ.402222.040 МП Скачать 785.7 КБ
Нет данных о поставщике
Комплексы измерительные с фотофиксацией СКАТ-ПП поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительные с фотофиксацией «СКАТ-ПП» (далее по тексту -комплексы) предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру 71703-18
Наименование Комплексы измерительные с фотофиксацией
Модель СКАТ-ПП
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 28.06.2023
Производитель / Заявитель

ООО "ОЛЬВИЯ", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 5503
Найдено поверителей 36
Успешных поверок (СИ пригодно) 5484 (100%)
Неуспешных поверок (СИ непригодно) 19 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

71703-18: Описание типа СИ Скачать 246.2 КБ
71703-18: Методика поверки БКЮФ.402222.040 МП Скачать 785.7 КБ

Описание типа

Назначение

Комплексы измерительные с фотофиксацией «СКАТ-ПИ» (далее - комплексы) предназначены для:

- измерений скорости движения транспортных средств (далее - ТС) в зоне контроля;

- измерений расстояния до ТС в зоне контроля;

- измерений углов в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности измерительного модуля «СКАТ-М» (далее - ИМ) комплекса и направлением на ТС (углы на ТС) в зоне контроля;

- определения координат места расположения комплекса;

- фотофиксации ТС в зоне контроля с записью времени фиксации, координат места расположения комплекса и скорости ТС.

Описание

Комплексы состоят из ИМ, программного обеспечения (далее - ПО) и монтажноэксплуатационного оборудования, обеспечивающего монтаж, электропитание, наведение ИМ на зону контроля, дополнительную защиту и обзор, подсветку в ночное время суток и связь с внешними устройствами.

Комплекс производит измерение скорости и местоположения ТС в зоне контроля, осуществляет анализ траекторий движения ТС, определяет текущее время и координаты места расположения ИМ комплекса, фотографирует ТС в зоне контроля и сохраняет данные в энергонезависимой памяти. Все указанные действия производятся в автоматическом режиме и заканчиваются передачей информации на долговременное хранение или выводом на внешние каналы связи для передачи на внешние устройства.

Зоной контроля является область (сектор), ограниченный максимальным расстоянием от ИМ до ТС и диапазоном измерения углов на ТС.

Работа комплексов основана на физических принципах радиолокационных измерений. Радиолокационные измерения обеспечивает ИМ комплекса, который:

- измеряет скорость движения по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

- измеряет расстояние от ИМ комплекса до движущихся ТС по разности фаз между сигналами на различных несущих частотах;

- измеряет углы в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности ИМ комплекса и направлением на ТС, по разности фаз между сигналами, принятыми пространственно-разнесенными антеннами;

- определяет время фотофиксации по значению национальной шкалы координированного времени UTC (SU), полученному от встроенного в ИМ комплекса приемника глобальной спутниковой системы ГЛОНАСС/GPS (с разрядностью до секунды) и измерению интервала времени между фронтом секундного импульса PPS и моментом времени фотографирования;

- определяет координаты места расположения ИМ комплекса, полученные от встроенного приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплекс выпускается в двух модификациях, отличающихся программным обеспечением радарного модуля.

Конструктивно ИМ комплекса выполнен в едином влагозащищенном и ударопрочном корпусе с элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной спутниковой системы ГЛОНАСС/GPS. На корпусе ИМ установлена шильда, содержащая наименование и серийный номер комплекса, торговую марку изготовителя и знак утверждения типа средства измерений. ИМ защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления.

Общий вид ИМ комплекса различных модификаций и места пломбирования представлены на рисунках 1 и 2 соответственно.

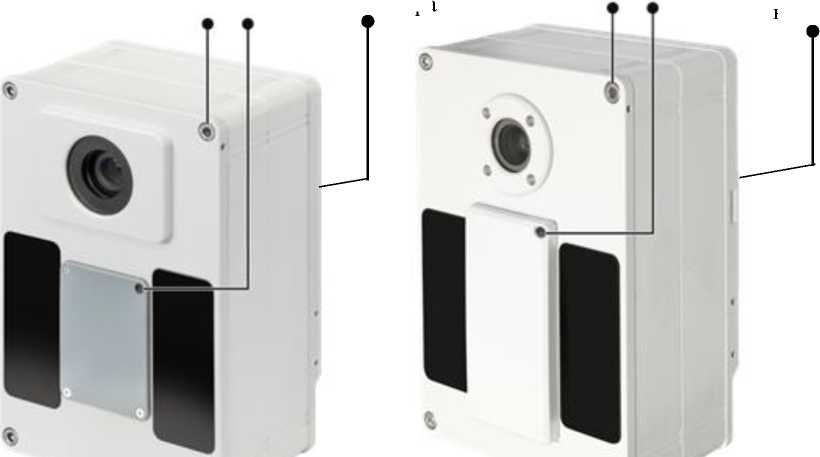

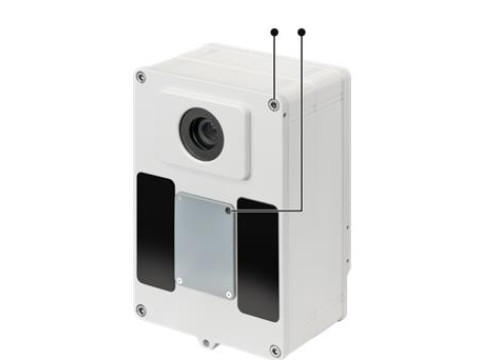

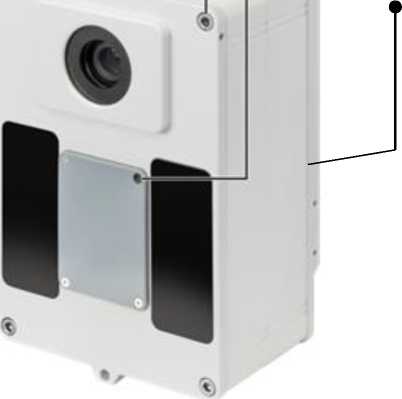

Рисунок 1 - Общий вид и места пломбирования ИМ комплексов (модификация 1) с квадратной и круглой защитной блендами

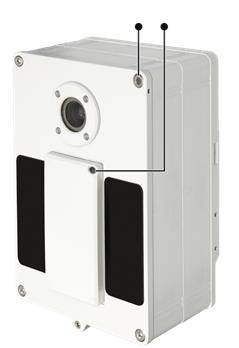

Рисунок 2 - Общий вид и места пломбирования ИМ комплекса (модификация 2)

Программное обеспечение

ПО комплекса является программа «Скат-ПП».

ПО «Скат-ПП» содержит метрологически значимую часть «sazanDSPS» для ИМ модификации 1 и метрологически значимую часть «Rapira 3D» для ИМ модификации 2 и пользовательскую оболочку.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО комплекса модификации 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

sazanDSPS

Номер версии (идентификационный номер) ПО

не ниже 1.02

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

FA52DB4E

Алгоритм вычисления идентификатора ПО

CRC32

Таблица 2 - Идентификационные данные метрологически значимой части ПО комплекса модификации 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Rapira 3D»

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

0x1970CD4F

Алгоритм вычисления идентификатора ПО

CRC32

Технические характеристики

Таблица 3 - Метрологические характеристики комплексов

Наименование характеристики

Значение

Диапазон измерений скорости движения ТС, км/ч модификация 1 модификация 2

от 2 до 350

от 1 до 350

Пределы допускаемой абсолютной погрешности измерений скорости ТС, км/ч

модификация 1

модификация 2

±2

±1

Диапазон измерений расстояния от комплекса до движущегося ТС, м

от 5 до 100

Пределы допускаемой абсолютной погрешности измерений расстояния от комплекса до движущегося ТС, м

±1

Диапазон измерений углов на ТС, °

от +20 до -20

Пределы допускаемой абсолютной погрешности измерений углов на ТС, градус

модификация 1

модификация 2

±2

±1

Пределы допускаемой абсолютной погрешности отклонения времени комплекса от национальной шкалы координированного времени UTC (SU), мс

±1

Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат места расположения комплекса, при геометрическом факторе PDOP не более 3, м

±4,5

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая частота радиолокационного излучения, ГГ ц

24,15 ± 0,1

Зона контроля длина, м, не более угол, градус, не более

150

20

Рабочие условия эксплуатации

температура окружающего воздуха, °С

относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа

от -55 до +60 98 от 60 до 106,7

Степень защиты по ГОСТ 14254-2015

IP66/IP67

Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В

от 180 до 270

Продолжение таблицы 4

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

от 10 до 16

Мощность потребления ИМ комплекса, Вт, не более

45

Габаритные размеры ИМ комплекса, мм, не более:

длина

205

ширина

210

высота

320

Масса ИМ комплекса, кг, не более

7

Знак утверждения типа

наносится фотохимическим способом на шильду, расположенную на корпусе ИМ комплекса, а также типографским способом на титульный лист паспорта комплекса.

Комплектность

Таблица 5 - Комплектность комплексов

Наименование

Обозначение

Количество

модификация 1

модификация 2

1  Комплекс  измерительный  с

фотофиксацией  «СКАТ-ПП»  в

составе:

«СКАТ-ПП»

1

1

1.1    Измерительный    модуль

«СКАТ-М» для модификации 1

БКЮФ.201219.025

1

1.2    Измерительный    модуль

«СКАТ-М» для модификации 2

БКЮФ.201219.025

1

2 Комплекс измерительный с фотофиксацией «СКАТ-ПП». Паспорт

БКЮФ.402222.040-01ПС

1

1

3 Комплекс измерительный с фотофиксацией «СКАТ-ПП». Руководство по эксплуатации

БКЮФ.402222.040-01РЭ

1

1

4 ГСИ. Комплексы измерительные с фотофиксацией «СКАТ-ПП».

Методика поверки

БКЮФ.402222.040-01 МП с изменением № 1

1

1

5 Монтажно-эксплуатационный комплект оборудования в составе: - установочный комплект

- комплект для электропитания оборудования

- обзорный комплект

- защитный комплект

- комплект защитных бленд

(круглая, квадратная)

- комплект для обеспечения связи и навигации

-

По заказу

По заказу

Сведения о методах измерений

приведены в п. 7 документа БКЮФ.402222.040-01ПС «Комплекс измерительный с фотофиксацией «СКАТ-ПП». Паспорт».

Нормативные документы

Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной

поверочной схеме для средств измерений времени и частоты»

БКЮФ.402222.040-01ТУ Комплексы измерительные с фотофиксацией «СКАТ-ПП». Технические условия
