Г азоанализаторы стационарные КАМ200-97 предназначены для измерений содержания (объемной доли и довзрывоопасных концентраций) метана в воздушных средах, сигнализации о превышении установленных порогов.

Информация по Госреестру

Основные данные
Номер по Госреестру 71760-18
Наименование Газоанализаторы стационарные
Модель КАМ200-97
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 09.07.2023
Производитель / Заявитель

ООО "АКСИТЕХ", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1747
Найдено поверителей 24
Успешных поверок (СИ пригодно) 1706 (98%)
Неуспешных поверок (СИ непригодно) 41 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

71760-18: Описание типа СИ Скачать 146.5 КБ
71760-18: Методика поверки МП 205-07-2018 Скачать 4.1 MБ

Описание типа

Назначение

Газоанализаторы стационарные КАМ200-97 предназначены для измерений содержания (объемной доли и довзрывоопасных концентраций) метана в воздушных средах, сигнализации о превышении установленных порогов.

Описание

Газоанализаторы стационарные КАМ200-97 являются одноканальными стационарными автоматическими приборами непрерывного действия.

Принцип действия газоанализаторов - оптический, основанный на изменении поглощения инфракрасного излучения анализируемой средой в зависимости от содержания определяемого компонента. Способ отбора пробы - диффузионный.

Газоанализаторы стационарные КАМ200-97 выполнены в едином цилиндрическом корпусе, с одной стороны которого расположен кабельный ввод с промаркированными проводами для подключения внешних цепей, с другой - находится измерительная ячейка, защищенная полупроницаемой мембраной от запотевания и металлической сеткой от механических повреждений. На корпусе газоанализатора расположен многоцветный светодиодный индикатор состояний, предназначенный для сигнализации о превышении установленных порогов содержания компонентов в окружающем воздухе, а также о неисправностях прибора.

Внутри корпуса расположен датчик инфракрасный оптический, состоящий из инфракрасного светодиода, приемников опорного и измерительного каналов, усилителей сигналов, стабилизатора питания и микроконтроллера. Датчик выдает значение содержанияизмеряемого газа (объемной доли, % и довзрывоопасной концентрации, % НКПР) в цифровой форме по последовательному интерфейсу UART. Датчик имеет искробезопасное исполнение с маркировкой Ex ia I Ma U/Ex ia IIC Ga U и подключается к газоанализатору по искробезопасным цепям.

Модуль интерфейса включает в себя управляющий микроконтроллер, формирователи сигналов последовательного интерфейса и дискретных сигналов превышения порогов.

Микроконтроллер выполняет следующие функции:

- управление прибором;

- индикацию состояния и режима газоанализатора;

- опрос датчика;

- обмен информацией с внешними устройствами.

По отдельной линии, независимо от обмена по цифровому интерфейсу, выдаются дискретные сигналы по двум каналам, информирующие о превышении заданных порогов содержания определяемого компонента.

Выходными сигналами газоанализаторов являются:

- цифровой RS-485;

- два независимых дискретных от 0 до (UnuT - 0,6) В, где ипит - напряжение питания газоанализатора.

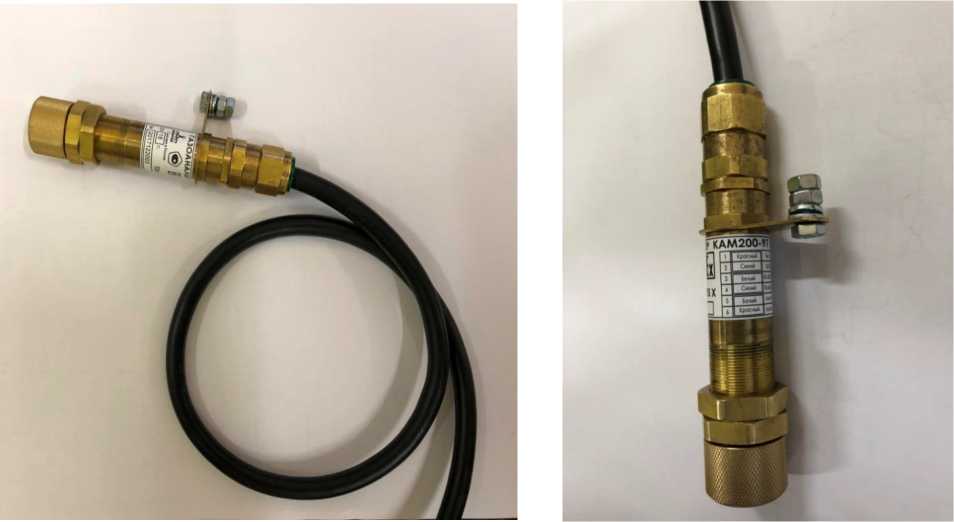

Общий вид газоанализаторов стационарных КАМ200-97 представлен на рисунке 1.

Пломбирование газоанализаторов не предусмотрено.

Рисунок 1 - Общий вид газоанализаторов стационарных КАМ200-97

Программное обеспечение

Газоанализаторы стационарные КАМ200-97 имеют встроенное программное обеспечение (ПО) «97», выполняющее следующие функции: преобразование выходного сигнала сенсоров в единицы объемной доли метана, % и % НКПР, оповещение о превышении заданных порогов содержания определяемых компонентов. Полученная измерительная информация доступна по цифровому интерфейсу обмена данными с внешними устройствами (персональный компьютер, системы верхнего уровня). Сигнализация об аварийных ситуациях с помощью дискретных выходов.

Внешнее (сервисное) ПО «KAM2OO_97_UTIL», устанавливаемое на ПК, служит для визуализации измерительной информации, получаемой по цифровому интерфейсу обмена данными с газоанализатором, имеет средства сохранения в файл журнала показаний газоанализатора

Уровень защиты программного обеспечения «высокий» по Р.50.2.077-2014 (Для защиты ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована при помощи различных паролей для каждого из уровней доступа к ПО).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО газоанализаторов стационарных КАМ200-97

Идентификационные данные (признаки)

Значение

Встроенное ПО

Идентификационное наименование ПО

97

Номер версии (идентификационный номер ПО), не ниже

не ниже 1.0.0

Цифровой идентификатор ПО

-

Внешнее (сервисное) ПО

Идентификационное наименование ПО

КАМ200 97 UTIL

Номер версии (идентификационный номер ПО), не ниже

не ниже 1.0.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объёмной доли метана, % (% НКПР)

от 0 до 2,2 (от 0 до 50)

Пределы допускаемой основной абсолютной погрешности измерений, об. доля, % (% НКПР)

±0,2 (±5)

Пределы допускаемой погрешности срабатывания сигнализации о превышении установленных порогов, об. доля, % (% НКПР)

±0,2 (±5)

Пределы допускаемой дополнительной погрешности измерений, в долях от основной, До, не более:

- при изменении температуры окружающей среды на каждые

10 оС от нормальной (от +15 до +25 оС) в диапазоне рабочих температур

- при изменении атмосферного давления на каждые 5 кПа от нормального 101,3 кПа в рабочем диапазоне

- при изменении относительной влажности окружающей среды на каждые 10 % от 50 % в рабочем диапазоне

0,5

0,3

0,4

Вариация выходного сигнала (в долях от основной До), не более

0,5

Примечание - Значения НКПР (нижний концентрационный предел распространения пламени) указаны в соответствии с ГОСТ 30852.19-2002 для метана 100 % НКПР соответствует 4,4 % объемной доли.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время выхода на режим, с, не более

300

Время установления выходного сигнала на уровне 90 %, с, не более

120

Параметры электрического питания:

- напряжение постоянного тока, В

от 3,6 до 30

Потребляемая мощность, Вт, не более

1,5

Габаритные размеры, мм, не более:

- диаметр

30

- длина (без кабеля)

150

Масса (без кабеля), кг, не более

0,35

Условия эксплуатации:

- температура окружающей среды, оС

от -40 до +60

- относительная влажность воздуха 1),%

от 5 до 98

- атмосферное давление, кПа

от 84 до 106,7

Параметры преобразования измеренных значений в выходной цифровой сигнал по каналу связи RS485:

- вид выходного кода

- число разрядов кода

- цена единицы наименьшего разряда кода, %/% НКПР

двоично-десятичный 3

0,01/1

Маркировка взрывозащиты

1ExdibIIBT5 X

Степень защиты по ГОСТ 14254-2015

IP64

Время наработки на отказ, ч, не менее

40000

1) Допускается конденсация (кратковременно).

Знак утверждения типа

наносится типографским способом на шильдик на корпусе газоанализатора и титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность газоанализаторов стационарных КАМ200-97

Наименование

Обозначение

Количество

Г азоанализатор стационарный КАМ200-97

АЕТС.468157.053

1 шт.

ПО КАМ200 97 UTIL (на диске)

-

1 шт. 1)

ЗИП, комплект

-

по заказу 2)

Адаптер для подачи ПГС

-

1 шт. 1)

Преобразователь интерфейсов

-

по заказу 2)

Упаковка, комплект

-

1 шт.

Руководство по эксплуатации

АЕТС.468157.053 РЭ

1 экз. 3)

Паспорт

АЕТС.468157.053 ПС

1 экз.

Руководство оператора ПО

АЕТС.468157.053 РО

1 экз. 3)

Методика поверки

МП 205-07-2018

1 экз.

1) Определяется договором поставки, но не менее 1 шт. на партию.

2) Определяется договором поставки.

3) Руководство по эксплуатации и Руководство оператора доступны в электронном виде (PDF) в специальном разделе на сайте www.axitech.ru. Поставка в твердых копиях и их количество на партию согласовывается с заказчиком.

Поверка

осуществляется по документу МП 205-07-2018 «Газоанализаторы стационарные КАМ200-97.

Методика поверки», утвержденному ФГУП «ВНИИМС» 12 апреля 2018 г.

Основные средства поверки:

- государственные стандартные образцы состава газовых смесей - эталоны 2-го разряда по ГОСТ 8.578-2014 в баллонах под давлением: ГСО № 10541-2014 состава СН4/воздух (азот).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.

ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

ТУ 4217-007-87568835-17 Газоанализаторы стационарные КАМ200-97. Технические условия.
